Zestaw do wykonania bramy przesuwnej samonośnej o długości do 3,5 m, profil C ocynkowany i napęd
| Dostępność produktu: | dostępny w magazynie | Towar standardowo wysyłamy w ciągu 24 godzin. |
|---|
| Dostępne rodzaje wariantów produktu Zestaw do wykonania bramy przesuwnej samonośnej o długości do 3,5 m, profil C ocynkowany i napęd | ||
| Typ rolek: |
Rolki można wybrać nylonowe lub metalowe. Rolki nylonowe umożliwiają duże obciążenie bramy, zapobiegają zużyciu profilu C i zapewniają cichą pracę bramy. |
|
|---|---|---|
|
Nylonowe
rolki Metalowe
rolki |
||
| Rodzaj prowadzenia: |
Prowadzenie górne stosuje się, gdy wypełnienie bramy (np. drewniane listwy, pleksi, blacha cięto-ciągniona) nie będzie wystawać ponad bramę. Mocuje się je do istniejącego ogrodzenia lub słupka wyrównującego. |
|
|
Boczne
prowadzenie Górne
prowadzenie |
||
3 062,52 zł z VAT
| Wymiary profilu C | Masa |
|---|---|
| 70×70×4 | 57 kg |
3 214,98 zł z VAT
| Wymiary profilu C | Masa |
|---|---|
| 80×80×5 | 74 kg |
Opis produktu Zestaw do wykonania bramy przesuwnej samonośnej o długości do 3,5 m, profil C ocynkowany i napęd
Zestaw komponentów do produkcji bramy samonośnej w najwyższej jakości z bardzo niezawodnymi łożyskami o wysokiej nośności. Profil C w tym zestawie jest ocynkowany ogniowo.
Uwaga: ZESTAW jest w porównaniu z pojedynczymi komponentami korzystniejszy cenowo. Na życzenie zmodyfikujemy zawartość ZESTAWU i odliczymy odpowiedni rabat. Jeśli mają Państwo szczególne życzenia lub chcą skonsultować coś, prosimy o kontakt.
| Zestaw zawiera: | SADA-09-ZN | SADA-10-ZN | ||
|---|---|---|---|---|
 |
2 × | Wózek z pięcioma rolkami łożyskowanymi | V-02-3 | V-02-1 |
|
Rolki można wybrać nylonowe lub metalowe. Rolki nylonowe umożliwiają przenoszenie dużych obciążeń bramy, zapobiegają zużyciu profilu C i zapewniają cichą pracę bramy. Cena rolek nylonowych i metalowych jest taka sama |
Szczegóły  |
|||
 |
5 m | Profil C, ocynkowany ogniowo | CP-ZN-70-5 | CP-ZN-80-5 |
|

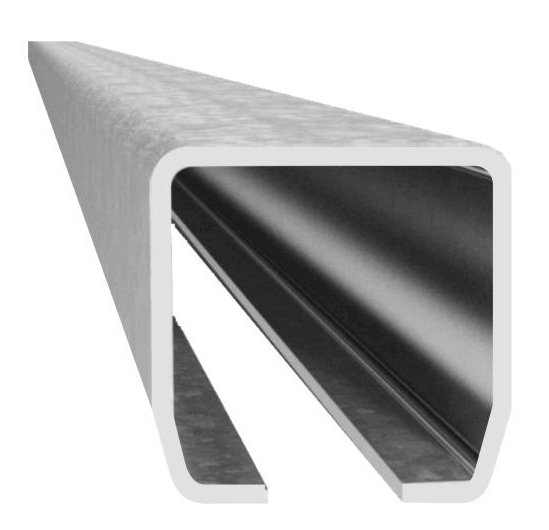

Grubościenny, ocynkowany ogniowo profil prowadzący w kształcie litery C, przyspawany do spodu bramy, po którym brama przesuwa się na wózkach zakotwionych w fundamencie betonowym. Wykończenie powierzchni – ocynk ogniowy |
CP-ZN-70 CP-ZN-80 |
|||
 |
1 × | Dolny najazd | SN-1-70 | SN-1-80 |
|
Rolka najazdowa montowana jest na początku profilu C i wjeżdża w dolny ogranicznik umieszczony na słupku odbojowym, odciążając bramę po zamknięciu. |
|
|||
 |
1 × | Dolny ogranicznik | DK-1-70 | DK-1-80 |
|
Kieszeń najazdowa umieszczona u dołu słupka odbojowego. Odciąża wózki od sił ściskających i rozciągających działających na nie po zamknięciu bramy. |
DK-1-70 DK-1-80 |
|||
 |
1 × | Prowadzenie bramy | ||
|
Prowadzenie bramy zapewniające jej stabilizację w pionie w kierunku poprzecznym. Do wyboru prowadzenie górne (1 × VVR-3-G) lub boczne (2 × BR-43G). |
Boczne Górne |
|||
 |
1 × | Metalowa zaślepka profilu C | SK-1-70 | SK-1-80 |
|

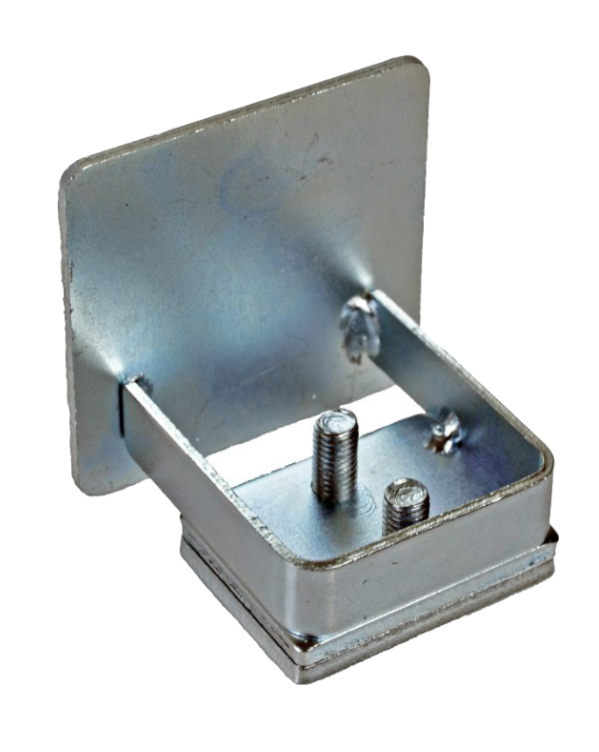

Zaślepkę profilu C bramy przesuwnej montuje się na początku, a w razie potrzeby również na końcu profilu prowadzącego C. Wsuwa się ją do profilu C i mocuje za pomocą płytki dociskowej. |
|
|||
 |
1 × | Napęd NICE Road 400 | NICE-RD400 | |
|
Elektromechaniczny napęd NICE z centralą sterującą RBA4R10 i wbudowanym odbiornikiem, przeznaczony do bramy o masie całkowitej do 400 kg. |
Szczegóły |
|||
 |
1 × | Pilot NICE Era INTI2 | NICE-INTI2 | |
|
Pilot z dwoma przyciskami do zdalnego sterowania bramą. Można nim sterować dwoma urządzeniami lub wydawać dwa rodzaje poleceń jednemu urządzeniu. |
Szczegóły |
|||
 |
1 × | Para fotokomórek NICE EPM | NICE-EPM | |
|
Fotokomórki bezpieczeństwa montuje się po obu stronach światła przejazdu. Wytwarzają wiązkę podczerwieni, która po przerwaniu, np. przez samochód lub pieszego, wysyła do napędu sygnał nakazujący zatrzymanie bramy lub uniemożliwiający jej otwarcie. |
Szczegóły |
|||
 |
1 × | Lampa ostrzegawcza LED z anteną NICE ELDC | NICE-ELDC | |
|
Lampa ostrzegawcza NICE LED flashing ELDC z odpornego na uderzenia poliwęglanu, z wbudowaną anteną zwiększającą zasięg pilota (do 150 m). |
Szczegóły |
|||
 |
2 × | Klucz odblokowujący | ||
|
W przypadku awarii zasilania służy do odblokowania koła zębatego napędu, umożliwiając ręczne przesuwanie bramy przez pchanie lub ciągnięcie. |
||||
 |
1 × | Instrukcja montażu NICE Road 400 | ||
|
Instrukcja montażu ułatwiająca prawidłową instalację, zawierająca schematy połączeń przewodów oraz wskazówki dotyczące programowania i parowania pilotów. |
Pobierz |
|||
| 1 × | Akcesoria do montażu napędu | |||
|
Elementy do montażu napędu: śruby regulacji wysokości, podkładka montażowa, zaślepki mocowań oraz ograniczniki do czujnika napędu. |
||||
 |
4 m | Listwa zębata ze wzmocnieniem metalowym | LZ-1-4 | |
|
Brama przesuwna ze statycznie zamontowaną listwą zębatą jest poruszana przez koło zębate napędu za pomocą przekładni zębatej. |
Szczegóły |
|||
Wszystkie elementy metalowe z wyjątkiem profilu C są zabezpieczone powierzchniowo przez ocynkowanie. Przejdź do opisu elementów ZESTAWU.
Dostawa ZESTAWU
Wszystkie ZESTAWY do bram przesuwnych są dostępne w magazynie. ZESTAW dostarczymy Państwu firmą kurierską bezpośrednio pod wskazany adres. Płatności można dokonać za pobraniem (kurierowi przy odbiorze towaru) lub przelewem na konto z góry. Zestaw można również odebrać osobiście w Nowym Mieście nad Wagiem.
Zamawianie ZESTAWU
ZESTAW można zamówić:
| 1. E-mailem lub telefonicznie, skontaktuj się z nami. | |
|
2. Przez koszyk:
|
Montaż bramy przesuwnej z wykorzystaniem elementów ZESTAWU
Do zestawu do bramy przesuwnej dołączymy rysunek montażowy zawierający zalecane wymiary fundamentu betonowego oraz przykładowe wymiary bram samonośnych.
Chętnie doradzimy w sprawie doboru elementów zestawu lub montażu. Możesz:
| Wypełnić formularz | Zadzwonić lub napisać |
|---|---|
| Skonsultuj się ze sprzedawcą | Skontaktuj się z nami. |
W galerii zdjęć znajdziesz realizacje naszych klientów bram przesuwnych wykonanych z wykorzystaniem naszych elementów.
Rozszerzona gwarancja
Wszystkie metalowe elementy tego ZESTAWU są objęte rozszerzoną gwarancją na 36 miesięcy. Gwarancja obejmuje, oprócz elementów metalowych również elementy nylonowe a przede wszystkim rolki łożyskowe wózków, które stanowią podstawę mechanizmu bramy samonośnej.
Na wszystkie urządzenia elektroniczne do automatyki dostępne w naszym sklepie obowiązuje standardowa gwarancja 24 miesiące.
Faktura dołączona do dostarczonego towaru stanowi dokument gwarancyjny.
Opis ZESTAWU do wykonania bramy przesuwnej samonośnej
Kompletny ZESTAW do wykonania bramy przesuwnej samonośnej do szerokości światła przejazdu 3,5 m i maksymalnej masy całkowitej 400 kg bramy samonośnej. Kompletny zestaw z 5-metrowym profilem C jest dostępny w atrakcyjnej cenie.
ZESTAW zawiera wózki nośne do bram samonośnych z pięcioma rolkami wyposażonymi w łożyska do dużych obciążeń. Wózki mają możliwość regulacji i odchylania, przy czym regulacja służy do „dopasowania” odległości bramy od podłoża, a odchylanie zapewnia równomierne obciążenie wszystkich łożysk zarówno podczas ciągnięcia, jak i pchania. Wózki są dostarczane wraz z płytą montażową.
W skład zestawu wchodzi również odbojnik dolny i rolka najazdowa, które „odciążają” bramę i pełnią również funkcję odbojników oraz elementów zabezpieczających. Elementy tego ZESTAWU dobrano tak, aby nie trzeba było dokupować dodatkowych komponentów (zestaw można jednak uzupełnić na przykład o odbojnik górny).
Zestaw zawiera również kompletny zestaw do automatyzacji bramy przesuwnej: napęd do bramy oraz akcesoria elektroniczne (pilot, lampa sygnalizacyjna, fotokomórki).
profil C przyspawa się do dolnej ramy bramy. Do dolnej belki ramy bramy zalecamy użyć profilu o przekroju min. 80x40x2mm, pozostałe profile mogą mieć wymiary 40x40, 60x40 lub 80x40 – zależnie od szerokości przejazdu, całkowitej długości skrzydła bramy i planowanej masy - służymy poradą. Rama bramy musi być solidna i stabilna. Gdy rama bramy jest już gotowa, zamontuj wózki na betonowym fundamencie (użyj stalowych kotew rozporowych, kotwy chemicznej, ewentualnie zabetonuj wózki bezpośrednio w fundamencie na pręty gwintowane). Wymiary betonowego fundamentu oraz pozostałe zalecenia prześlemy wraz z produktami. Możesz też skontaktować się z nami, chętnie doradzimy.
Szczegółowe informacje o bramach samonośnych i komponentach, z których można złożyć bramę, znajdziesz w sekcji Często spotykane problemy przy budowie bramy przesuwnej.
