Planujesz bramę skrzydłową lub chcesz dodać napęd? Wybierz swoją sytuację z tabeli. Pokażemy Ci, co zmierzyć, które elementy dobrać razem i co przygotować przed wykonaniem bramy oraz betonowaniem. Szczegóły otworzysz bezpośrednio przy konkretnym pytaniu.
Znajdź rozwiązanie dla swojego wjazdu
| Twoja sytuacja | Przejdź bezpośrednio do |
|---|---|
| Nowa brama, na razie ręczna | Przykład 4 × 1,5 m: rama, zawiasy i przygotowanie pod późniejszy napęd |
| Mam gotową bramę, chcę napęd | Próba ręczna, pomiary i dobór zestawu |
| Krótki lub pochyły podjazd | Miejsce na samochód · przykład pomiaru nachylenia |
| Szeroki murowany słupek | Wsporniki napędu liniowego lub ramię przegubowe |
| Chcę prywatności i pełnego wypełnienia | Co sprawdzić przy zasłanianiu istniejącej bramy |
| Wybieram ogranicznik lub rygiel | Gotowa nawierzchnia, niski samochód i odpowiedni zaczep |
| Potrzebuję przejścia pieszego lub dostępu awaryjnego | Jedno skrzydło dla pieszych · awaria zasilania |
Co zmierzyć · Przykład 4 × 1,5 m · Co zamówić razem · Dane potrzebne do rekomendacji
Przykład 4 m × 1,5 m służy do wyjaśnienia kolejnych etapów. Dostosuj wymiary, konstrukcję i okucia do swojego wjazdu; to nie jest uniwersalny rysunek wykonawczy. Napęd montuj dopiero po pomyślnej ręcznej próbie gotowej bramy.
Kolejność przygotowań: pomiary → wspólny dobór skrzydeł, okuć i napędu → rysunek i przygotowanie budowlane → wykonanie i próba ręczna → montaż napędu i uruchomienie.
Co zmierzyć przed doborem elementów
Zmierz gotowy otwór między słupkami u góry i u dołu. Na szkicu zaznacz oś każdego zawiasu, docelowy poziom nawierzchni oraz miejsce postoju samochodu. W przypadku nierównych skrzydeł oceniaj każde z osobna.
| Parametr | Co sprawdzić na miejscu |
|---|---|
| Światło wjazdu | Rzeczywistą odległość między gotowymi słupkami przy ziemi i na wysokości bramy. |
| Teren | Najwyższy punkt na całej drodze obu skrzydeł, nie tylko pod zamkniętą bramą. |
| Otwieranie | Kierunek, wymagany kąt oraz odległość od samochodu, muru, ogrodzenia czy chodnika. |
| Słupki | Materiał, stan, rdzeń nośny oraz miejsce na zawias i wspornik napędu. |
| Skrzydła | Długość mierzona od osi zawiasu, masa gotowego skrzydła i rodzaj wypełnienia. |
| Sposób użytkowania | Obsługa ręczna lub automatyczna, wiatr i liczba cykli otwierania. |
Szczegółowa instrukcja pomiaru przestrzeni i nachylenia wjazdu pomaga wykryć kolizje jeszcze przed wykonaniem bramy.
Przejrzysty przykład: światło wjazdu 4 m, rama 1,5 m
4 000 mm to otwór między gotowymi słupkami; 1 500 mm to wysokość ramy. Długość każdej ramy określ dopiero po wyborze zawiasów, ogranicznika i ewentualnego zakładu. Nie dziel po prostu otworu na dwie ramy o szerokości dwóch metrów — potrzebujesz miejsca na okucia i luzy robocze.

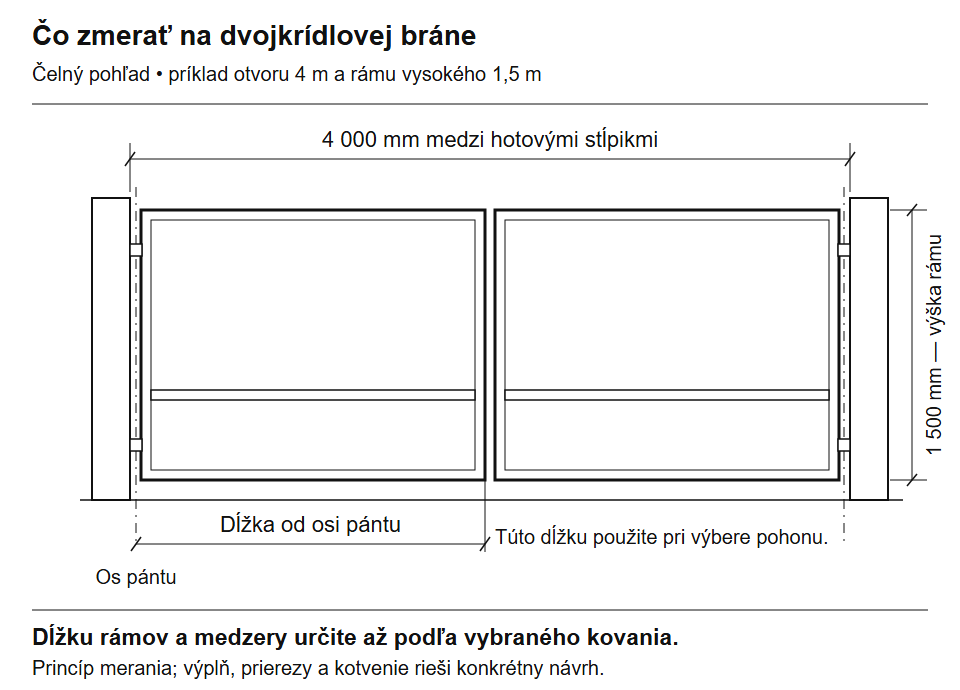

Dla przejrzystości pominięto wypełnienie. Jedna pozioma poprzeczka pokazuje przykładowy podział ramy; nie określa przekroju ani położenia wspornika. Kliknij, aby powiększyć.
Przy doborze napędu zmierz skrzydło od osi zawiasu do jego przeciwległej krawędzi. Przy zamawianiu profili skorzystaj z rysunku wykonawczego ramy. To dwa różne wymiary.
Jakie elementy są potrzebne razem
Najpierw określ sposób obsługi. Od niego zależy sposób ryglowania skrzydeł i zawartość zamówienia.
| Twoja brama | Podstawa doboru |
|---|---|
| Ręczna, dwuskrzydłowa | Zawiasy z mocowaniami, ograniczniki i zabezpieczenie otwartych skrzydeł, rygiel skrzydła biernego z zaczepem oraz zamek odpowiedni do wymaganego sposobu zamykania. |
| Z napędem od razu lub w późniejszym terminie | Do mechaniki bramy dolicz wsporniki i miejsca ich mocowania, sterowanie, okablowanie oraz elementy zabezpieczające. Sprawdź wymagane ograniczniki, ewentualny zamek elektryczny oraz dostęp awaryjny. |
Porównuj kompletne zestawy: cena samego napędu nie obejmuje jeszcze wszystkich potrzebnych elementów ani przygotowania budowlanego. W przypadku napędu podziemnego sprawdź także skrzynki, odblokowanie i odpływ; przy bramie ręcznej — zaczep rygla i zabezpieczenie otwartych skrzydeł.
Jak sprawdzić zawartość zestawu i dobrać powiązane elementy
Wszystkie instrukcje w jednym miejscu
| Co chcesz rozwiązać | Instrukcja i dobór elementów |
|---|---|
| Czy skrzydła zmieszczą się we wjeździe? | Pomiar nachylenia, otwieranie na zewnątrz oraz skrzydła składane. Zaznacz tor ruchu i miejsce na samochód. |
| Z czego zbudować bramę? | Rama, profile, słupki i fundamenty, zawiasy, wypełnienie oraz ochrona powierzchni. Dobieraj je razem z miejscem nośnym pod wsporniki. |
| Jaki napęd wybrać? | Typ napędu, 24 V lub 230 V oraz ograniczenia poszczególnych modeli. Długość i masę należy rozpatrywać łącznie. |
| Czy zmieszczą się wsporniki? | Geometria montażu: Wingo A/B/C i wykresy, ramię HOPP lub napęd podziemny. |
| Co przygotować i podłączyć? | Okablowanie oraz przykład MC424LR30. Dalej instrukcje, montaż i testy oraz konserwacja i rozwiązywanie problemów. |
| Jak zabezpieczyć i obsługiwać bramę? | Ograniczniki, trzpień z zaczepem, zamek elektryczny i sterowanie i zasilanie awaryjne. Wybieraj w zależności od tego, czy brama będzie obsługiwana ręcznie, czy automatycznie. |
Co przesłać, aby dobrać części i napęd
Aby otrzymać wstępną rekomendację, przygotuj:
- Szkic przejazdu z jego szerokością i wysokością oraz długością i wysokością każdego skrzydła, kierunkiem i kątem otwierania.
- Rodzaj wypełnienia i masa gotowego skrzydła; w przypadku nowej bramy — lista materiałów, aby oszacować jej masę.
- Trzy zdjęcia: cały wjazd od strony podwórza, zbliżenie zawiasu i słupka z góry oraz miejsce, w które otworzy się skrzydło. Przy szczególe podaj wymiary — samo zdjęcie nie wystarczy.
Jeśli teren jest nachylony, podaj wysokość podłoża w torze ruchu skrzydeł. Jeśli napęd jest już zamontowany, sfotografuj również jego tabliczkę znamionową i oznaczenie centrali sterującej.
Szukasz tylko konkretnej części? Sprawdź zawiasy, trzpienie, ograniczniki lub napędy do bram skrzydłowych. Przy wymianie porównaj również rysunek montażowy i zaczep oryginalnej części.
Dobierzemy części do Twojego wjazdu
Prześlij nam wymiary i zdjęcia. Pomożemy porównać odpowiednie zawiasy, ograniczniki i zestawy napędów oraz sprawdzić, czy jest miejsce na ich montaż.
