Napęd bramy skrzydłowej: wsporniki i przygotowanie budowlane

Zaplanuj napęd razem z bramą. Jeszcze przed produkcją i betonowaniem porównaj długość i przewidywaną masę skrzydła, wypełnienie, wpływ wiatru oraz liczbę otwarć. Sprawdź miejsce na wsporniki i przygotuj okablowanie. W przypadku istniejącej bramy zmierz te wymiary i sprawdź mechanikę. Sam napęd zamontuj dopiero po pomyślnym ręcznym sprawdzeniu gotowego skrzydła.

Przy wyborze sprawdź trzy kwestie: skrzydło mieści się w łącznym limicie długości i masy, wsporniki pasują do wykresu montażowego, a zestaw jest przystosowany do wymaganej intensywności pracy. Spełnienie tylko jednego limitu maksymalnego nie wystarczy.

Jak dobrać napęd do bramy skrzydłowej

Weź pod uwagę długość jednego skrzydła, mierzoną od osi zawiasu, oraz masę ramy wraz z wypełnieniem i okuciami. W przypadku nowej bramy skorzystaj z danych z rysunku technicznego i specyfikacji materiałowej, a po zakończeniu prac zweryfikuj je. Zapisz typową liczbę otwarć oraz liczbę otwarć w najbardziej ruchliwej godzinie. Oznaczenie „do 2 m / 400 kg” nie oznacza, że oba maksymalne parametry obowiązują jednocześnie.

Przykład: montaż napędu w gotowej bramie

Dwa skrzydła o długości około dwóch metrów, zamontowane na stalowych słupkach, są obecnie otwierane ręcznie. Przy wyborze nie kieruj się wyłącznie informacją „napęd do 4 m” — każde skrzydło należy rozpatrywać osobno.

1. Przy zamontowanym wypełnieniu sprawdź cały ruch skrzydła ręcznie. Jeśli trzeba podnosić skrzydło lub przepychać je przez miejsca, w których się zacina, najpierw napraw mechanikę.
2. Zmierz długość od osi zawiasu, ustal masę i kąt otwarcia. Zrób zdjęcia osi zawiasu, słupka i ramy od strony podwórza; w przypadku napędu liniowego dodaj konkretne wymiary montażowe.
3. Porównaj odpowiedni silnik i kompletny zestaw. Sprawdź centralę sterującą, wsporniki, ograniczniki, elementy zabezpieczające oraz dostęp do klucza awaryjnego na wypadek braku zasilania.

Powiązane części i instrukcje: próba ręczna, modele napędów, pomiary Wingo, zawartość zestawu.

Silnik 24 V czy 230 V?

W przypadku typowego domowego wjazdu najpierw ustal, czy potrzebujesz zasilania akumulatorowego, jak często będziesz otwierać bramę i ile cykli następuje jeden po drugim. Następnie porównaj konkretne modele. Liczbę cykli, zabezpieczenia i kompatybilność potwierdź w instrukcjach obsługi.

Przegląd modeli według długości skrzydła

W tabeli podano maksymalną długość skrzydła dla poszczególnych modeli. Dopuszczalną masę dla wybranej długości sprawdź następnie na wykresie danego napędu.

* W przypadku M-Fab MFAB3000 i MFAB3024, przy nowym zestawie należy przyjąć limit 3 m. Starszą nazwę lub materiał źródłowy z informacją o 3,5 m należy potwierdzić dla konkretnej wersji napędu; nie należy przyjmować jej automatycznie.

* Podana długość to górny limit modelu, a nie gwarancja, że napęd będzie w stanie obsłużyć maksymalną masę przy tej długości. Sprawdź również wypełnienie, wiatr i możliwości montażu.

Linki w tabeli prowadzą do instrukcji poszczególnych napędów. Do podłączenia elektrycznego użyj schematu centrali sterującej dostarczonej z zestawem; silniki 24 V i 230 V mają różne schematy podłączenia.

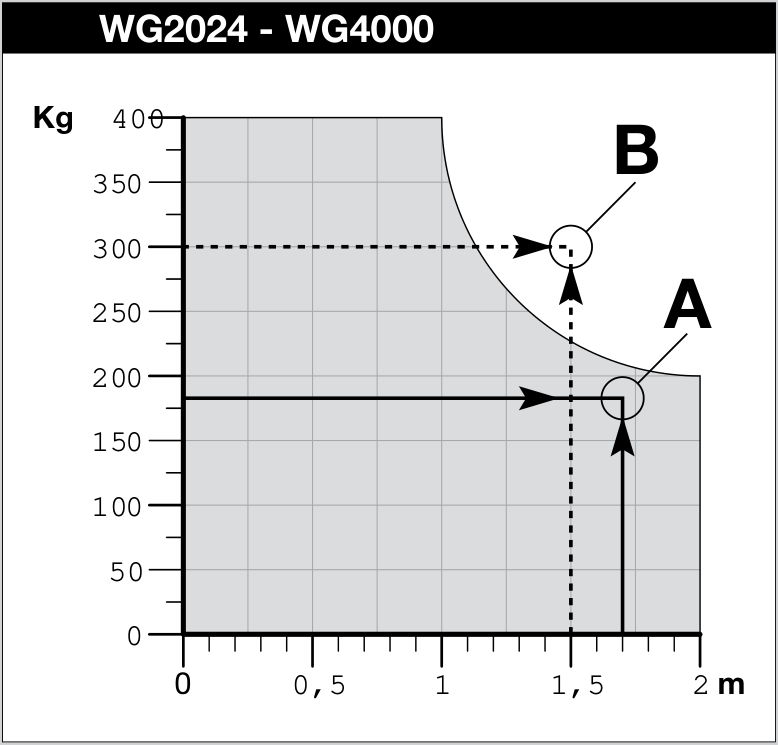

Wykres NICE Wingo WG2024/WG4000: dopuszczalna masa maleje wraz z długością skrzydła; przy 2 m wynosi około 200 kg. Kliknij, aby powiększyć.

Przykład: jak odczytać limit napędu

1. Na osi poziomej znajdź długość jednego skrzydła, mierzoną od osi zawiasu. Na osi pionowej znajdź masę gotowego skrzydła.
2. W przypadku Wingo WG2024/WG4000 limit przy 2 m wynosi około 200 kg. Dlatego sama wartość 400 kg nie oznacza nośności dla skrzydła o długości 2 m.
3. Jeśli punkt znajduje się powyżej limitu, model nie spełnia wymagań. Jeśli znajduje się w dozwolonym obszarze, sprawdź jeszcze wypełnienie i wiatr, wymiary montażowe oraz liczbę cykli. Dopiero te kontrole łącznie pozwalają dokonać wyboru.

Przykład dla naszej bramy: w przypadku dwóch skrzydeł o długości około 2 m decydują ich rzeczywista długość mierzona od osi, masa, wypełnienie i wymiary montażowe. Punkt długość/masa na wykresie, w połączeniu z wiatrem i geometrią, pokaże, czy odpowiedni będzie WG2024, czy inny zestaw.

Pełna oferta napędów do bram skrzydłowych »

Gdy brakuje miejsca na otwieranie

Rozważ otwieranie na zewnątrz, gdy na posesji jest mało miejsca. Sprawdź cały łuk ruchu przed wjazdem, granicę posesji i położenie montażowe napędu. W przypadku napędów liniowych Wingo i Toona zazwyczaj należy uwzględnić przedłużony tylny uchwyt NICE PLA6; potrzebę jego zastosowania i położenie potwierdza wykres montażowy konkretnego modelu. Zobacz, jak zmierzyć przestrzeń i nachylenie. Na krótkim podjeździe może pomóc mechanizm składany; jego przeguby, napęd i zabezpieczenie przed przytrzaśnięciem projektuje się jako jeden zestaw.

Powrót do spisu treści artykułu

Geometria napędu przed przyspawaniem uchwytów

Szeroki słupek murowany lub wpuszczony zawias

Zmierz położenie osi zawiasu względem krawędzi słupka i gotowej powierzchni mocowania. Uwzględnij przestrzeń za słupkiem i wymagany kąt otwarcia. Następnie porównaj wykres montażowy napędu liniowego z przestrzenią potrzebną dla ramienia przegubowego. HOPP nie jest uniwersalnym rozwiązaniem dla każdego szerokiego słupka; ramię musi poruszać się na całej długości bez kolizji.

Wingo WG2024 i WG3524: skąd mierzyć A, B i C

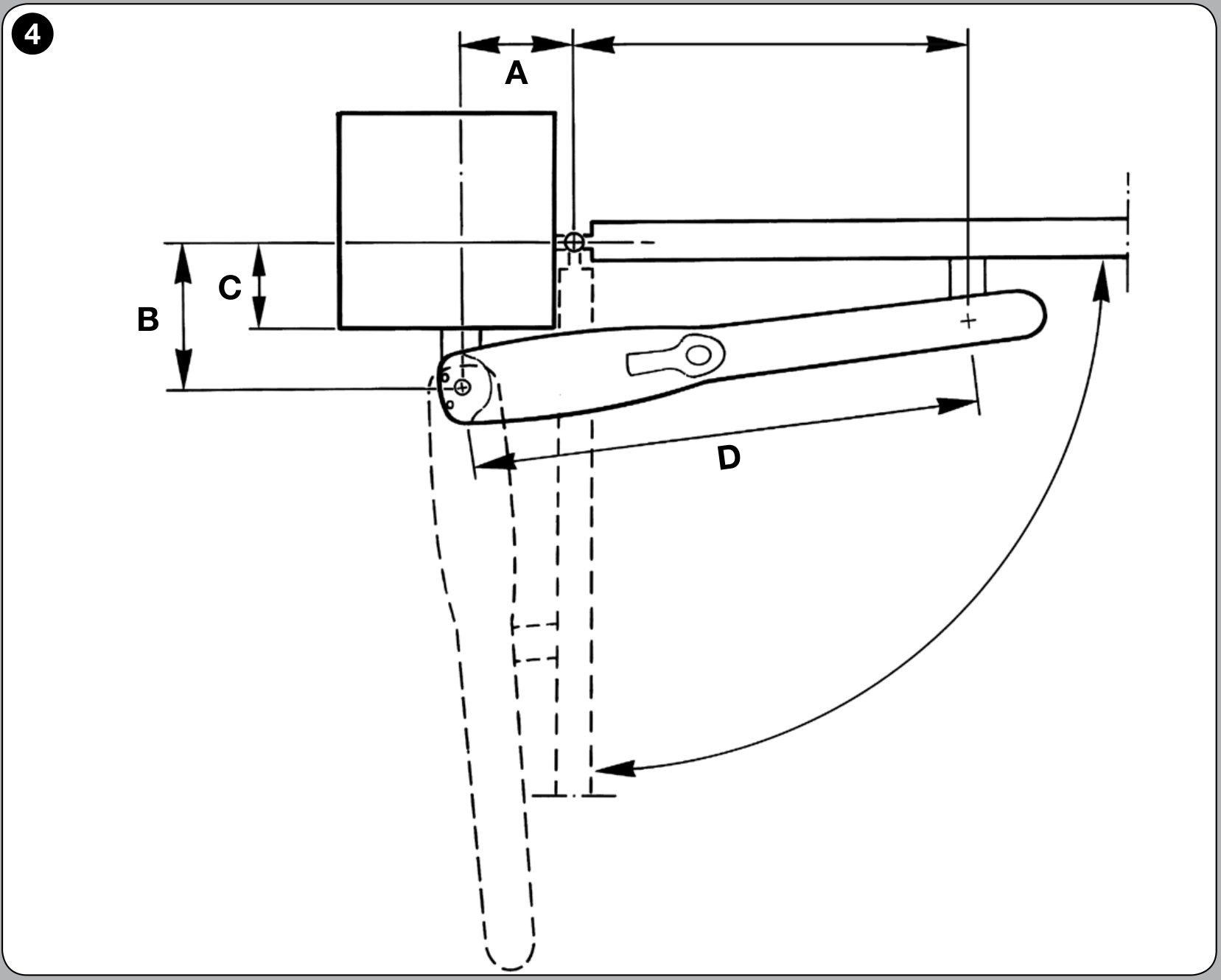

Poniższy rzut z góry to rysunek 4 z instrukcji NICE Wingo. Użyj go w połączeniu z wykresem dla swojego modelu: WG2024 i WG3524 mają różne wykresy montażowe. Rysunek przedstawia otwieranie do wewnątrz; nie należy przenosić tych wartości na Toona ani HOPP.

Linia ciągła oznacza zamkniętą bramę, a linia przerywana — pozycję otwartą. Kliknij, aby powiększyć rysunek.

Mierz do środków osi, a nie do krawędzi silnika. Pomocny będzie kątownik lub linie pomocnicze poprowadzone prostopadle na szkicu. Odległość ukośna mierzona bezpośrednio między zawiasem a tylnym sworzniem nie jest ani wymiarem A, ani B.

Od zmierzonego C do położenia uchwytu

1. Wybierz wykres dla swojego modelu. Po lewej stronie znajdź zmierzoną wartość C. Na tej samej wysokości odczytaj B; na osi poziomej wykresu znajduje się A.
2. Uwzględnij wymagany kąt. Pozioma linia poprowadzona od C przetnie zalecaną linię montażową d.i.l. Z punktu przecięcia odczytaj A, kierując się w dół. Sprawdź, do którego przedziału kątowego należy punkt.
3. Sprawdź wymiary na słupku. Uchwyt musi ustawić środek tylnego sworznia w wybranych położeniach A i B. Jeśli nie można uzyskać wymaganego kąta, należy skorygować położenie w dozwolonym obszarze wykresu; zgodnie z instrukcją wymiary A i B powinny być zbliżone.
4. Ustal położenie przedniego uchwytu. Jego położenie D/E dla danego modelu wybierz z tabeli 1 w instrukcji Wingo. Następnie sprawdź wymagane różnice wysokości między uchwytami, pełny skok, swobodę ruchu i dostęp do klucza.

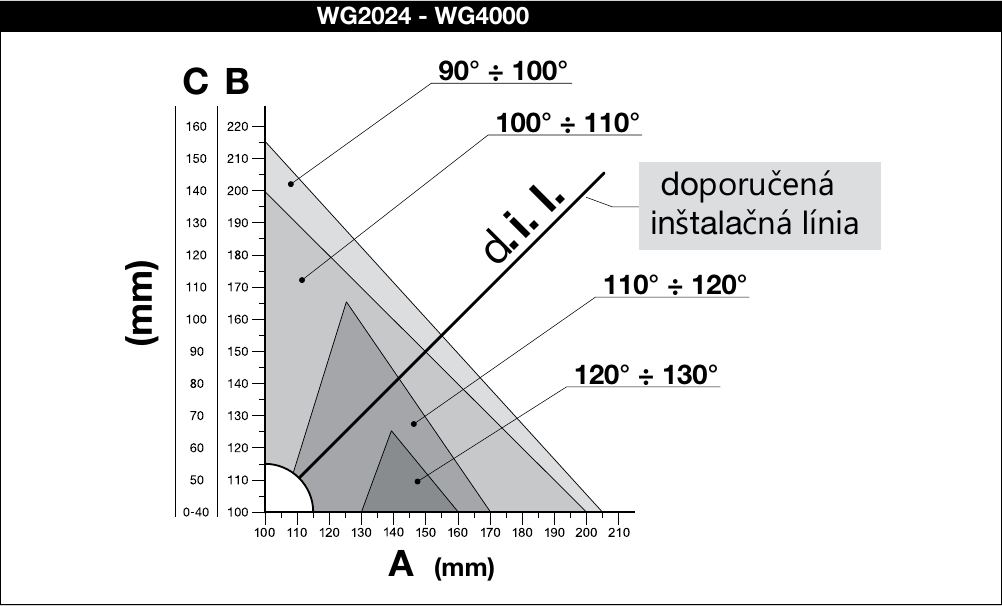

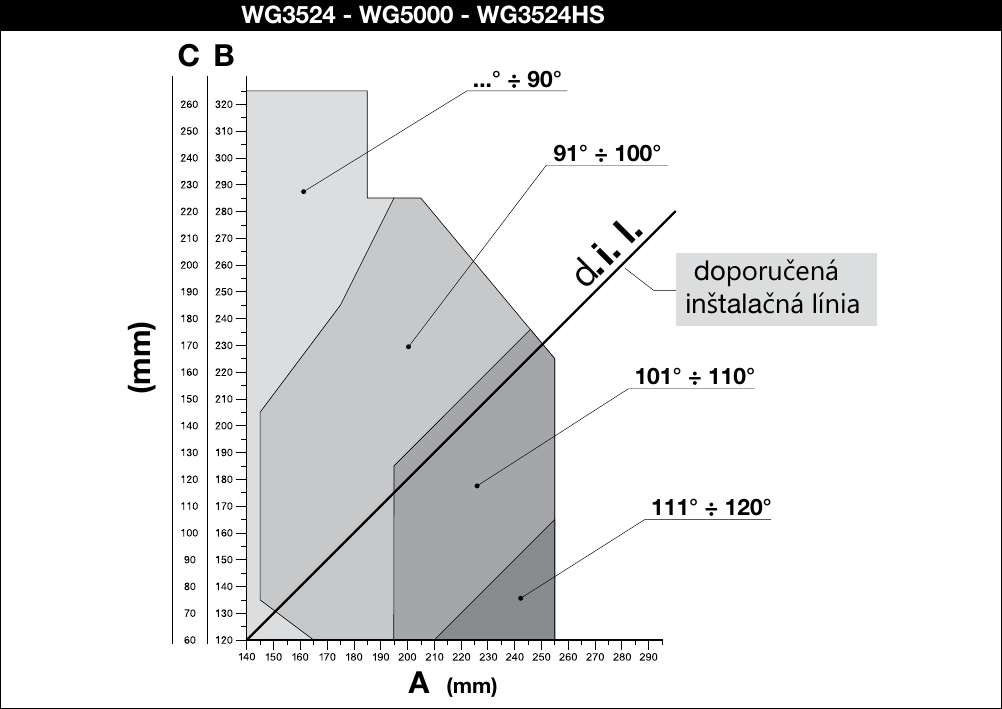

Kliknij, aby powiększyć wykres. Te wykresy montażowe określają położenie uchwytów; nie zastępują oddzielnego wykresu długości i masy skrzydła.

Wykresy montażowe w instrukcji Wingo (PDF)

Jeśli nie można zamontować uchwytu w wyznaczonym miejscu, nie przesuwaj sworznia po prostu w najbliższe dogodne miejsce. Sprawdź, czy można zastosować przedłużony uchwyt NICE PLA6, zmodyfikować go zgodnie z instrukcją lub zastosować inny typ napędu. Przedni uchwyt musi przenosić siłę na ramę lub wzmocnienie, a nie tylko na cienką lamelę. Ostateczne położenie i sposób mocowania należy ocenić łącznie.

Otwieranie Wingo na zewnątrz

Otwieranie na zewnątrz wymaga innego rozmieszczenia uchwytów. Instrukcja Wingo dla rozwiązania zgodnego z rysunkiem 7 podaje przedłużony uchwyt PLA6. Użyj odpowiedniego rysunku i tabeli, sprawdź swobodny przejazd oraz pełny zakres ruchu napędu. Powyższy rysunek 4 nie jest szablonem do montażu odwrotnego.

HOPP wymaga miejsca na ramię

W przypadku HOPP rozpatrujemy tutaj otwieranie do wewnątrz. Przestrzeń na korpus i ruch ramienia zmierz zgodnie z własnym rysunkiem montażowym HOPP. W zaznaczonym kierunku na rysunku należy zapewnić co najmniej 400 mm wolnej przestrzeni; wartość ta nie oznacza szerokości słupka. Sprawdź cały tor ruchu ramienia, położenie zawiasu i solidne mocowanie uchwytów.

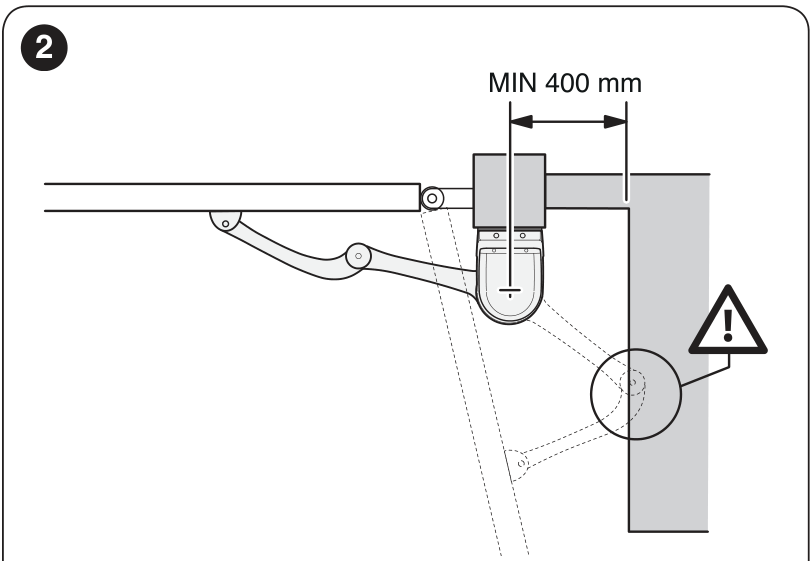

W przypadku napędu HOPP pozostaw co najmniej 400 mm wolnej przestrzeni w kierunku zaznaczonym na rysunku. Kliknij, aby powiększyć.

Przykład: zawias jest głęboko osadzony w słupku murowanym

Szeroki słupek nie przesądza jeszcze o tym, jaki napęd będzie do niego odpowiedni. Decydują położenie zawiasu, tylnego wspornika oraz wolna przestrzeń dla korpusu lub ramienia napędu.

1. Wymiary należy sprawdzić na podstawie rysunku wybranego napędu liniowego. Jeśli wspornik nie mieści się w dopuszczalnym zakresie wykresu, nie przesuwaj go tylko po to, by dało się go przykręcić.
2. Sprawdź, czy dla danego modelu dostępny jest przedłużony wspornik lub napęd z ramieniem przegubowym. W przypadku HOPP sprawdź cały ruch ramienia do wewnątrz; rozwiązanie wymaga wolnej przestrzeni i solidnego podłoża.
3. Na zdjęciu zaznacz krawędź okładziny, oś zawiasu i położenie rdzenia nośnego. Wspornik należy zakotwić w części nośnej, zachowując odpowiednie odległości kotew od krawędzi.

Powiązane części i instrukcje: geometria Wingo, geometria HOPP, słupek i kotwienie.

Napęd podziemny: oś i odpływ wody

Położenie i wymiary skrzynki określ przed betonowaniem, uwzględniając konkretny napęd. Oś jego wału wyjściowego musi pokrywać się z osią górnego zawiasu. Przed zamówieniem sprawdź, dokąd odpływa woda ze skrzynki oraz jak uzyskasz dostęp do pokrywy i mechanizmu odblokowania. W przypadku M-Fab sprawdź również zalecenia dotyczące zamka elektrycznego w zależności od szerokości skrzydła.

S-Fab SFAB2024 to wersja bez enkodera z rodziny MC424. SFAB2124 ma enkoder i współpracuje z MC824H; tych oznaczeń nie można stosować zamiennie. M-Fab MFAB3024 ma napięcie 24 V, a MFAB3000 — 230 V.

Powrót do spisu treści artykułu

Przygotuj okablowanie przed ułożeniem nawierzchni i betonowaniem

Dobór okablowania należy zacząć od silnika i konkretnej centrali sterującej. Zasilanie 230 V centrali i napięcie silnika to dwie różne rzeczy. W aktualnym zestawie Wingo WG2024/WG3524 z centralą MC424LR30 silniki pracują przy napięciu 24 V DC. HOPP HO7124 ma centralę w głównym napędzie; HO7224 to drugi silnik.

Przykład: nawierzchnia nie jest jeszcze gotowa

Najpierw ustal położenie centrali sterującej, obu napędów, fotokomórek i elementów sterowania. Przepust pod wjazdem łatwiej przygotować teraz niż później rozbierać nawierzchnię. W przypadku HOPP układ sterowania znajduje się w głównym napędzie, dlatego tras kablowych nie należy wzorować na zestawie z osobną skrzynką.

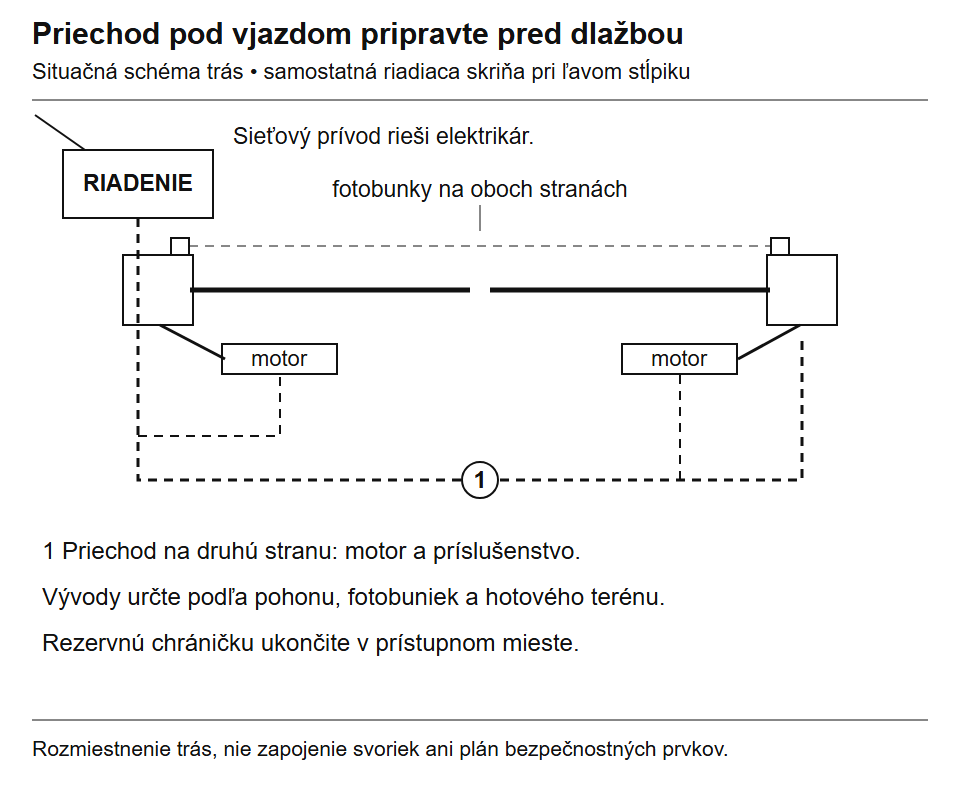

Schemat przedstawia przygotowanie budowlane. Liczbę peszli, rozdzielenie przewodów i wymiary określa projekt instalacji elektrycznej dla konkretnego zestawu. Kliknij, aby powiększyć.

1. Przed wykopaniem: na szkicu zaznacz docelowy poziom nawierzchni, dokładne miejsca wyprowadzeń i dodatkowe elementy, na przykład klawiaturę lub zamek elektryczny.
2. Przed zasypaniem: sprawdź drożność peszli, włóż linkę do przeciągania przewodów i sfotografuj trasy z wymiarami mierzonymi od stałych punktów.
3. Z myślą o przyszłych dodatkach: rozważ ułożenie rezerwowego peszla. Jego końce muszą pozostać dostępne i zabezpieczone przed zanieczyszczeniami oraz wodą.

Wykonanie przyłącza sieciowego, zabezpieczeń i ułożenie przewodów powierz elektrykowi. Zaciski i polaryzację należy podłączyć zgodnie z instrukcją dokładnego modelu płyty i akcesoriów; schemat sytuacyjny jej nie zastępuje.

Przykładowe okablowanie dla MC424LR30

Poniższe przekroje i długości dotyczą zestawu Wingo z centralą sterującą MC424LR30. W przypadku innej płyty użyj jej własnej instrukcji. Dłuższą trasę, spadek napięcia, typ kabla i warunki jego ułożenia powinien ocenić elektryk.

Zobacz schemat połączeń MC424LR30 wraz z fotokomórkami. W bramie jednoskrzydłowej wyjście silnika M1 pozostaje niewykorzystane; w przypadku innej centrali postępuj zgodnie z jej własnym schematem.

Przed ułożeniem nawierzchni ustal również miejsce montażu klawiatury, przełącznika kluczowego lub sterowania przez telefon. Zamek, czujniki i elementy sterowania mogą wymagać osobnych tras i innego zasilania.

Powrót do spisu treści artykułu

Gdzie sprawdzić ryzyko przytrzaśnięcia

Bezpieczeństwo zależy od całego zestawu: kształtu bramy, jej otoczenia, napędu, układu sterowania i prawidłowych ustawień. Fotokomórka wykrywa tylko obiekty na swojej wiązce. Może nie wykryć osoby przy zawiasie ani w przestrzeni między otwartym skrzydłem a stałym ogrodzeniem.

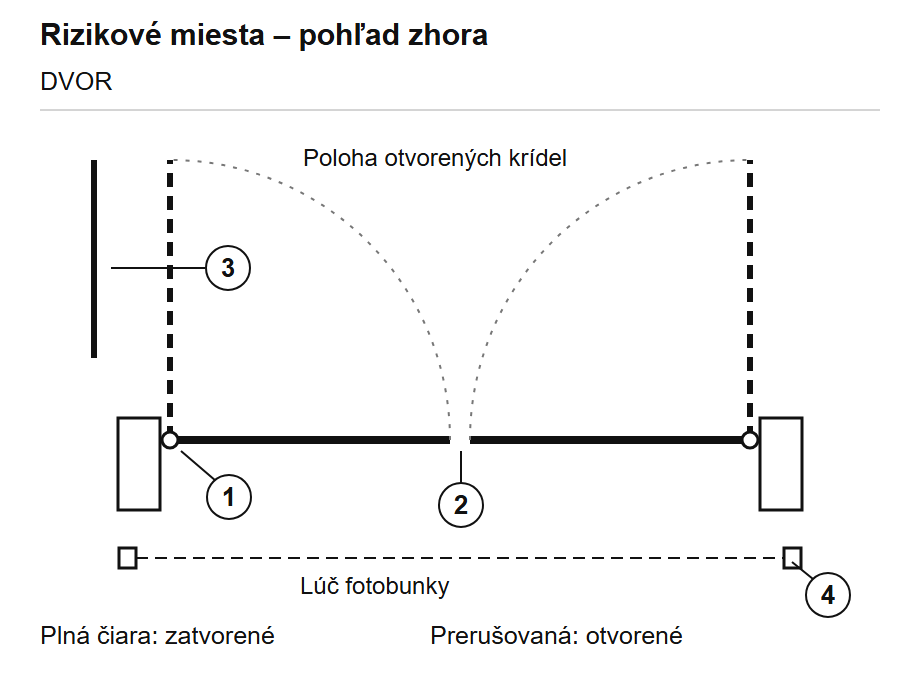

Linia ciągła: pozycja zamknięta. Linia przerywana: pozycja otwarta tych samych skrzydeł. Rysunek wskazuje miejsca wymagające sprawdzenia, a nie wymagane bezpieczne odległości.

Dobierz zabezpieczenia do rzeczywistych szczelin i ruchu bramy: osłony, krawędzie bezpieczeństwa, odpowiednie czujniki lub ograniczenie siły. Uruchomienie automatyki powierz wykwalifikowanemu monterowi. Jeśli zabezpieczenie polega na ograniczeniu siły, jego skuteczność należy sprawdzić odpowiednim przyrządem pomiarowym zgodnie z obowiązującymi wymaganiami i instrukcją. Próba ręką ani samo zamontowanie fotokomórek nie zastępują takiego sprawdzenia.

Powrót do spisu treści artykułu

Montaż i pierwsze testy

1. Sprawdź płynność ruchu ręcznego, solidne zamocowanie zawiasów i działanie ograniczników.
2. Przed wierceniem lub spawaniem sprawdź wymiary i skok w instrukcji dokładnego modelu napędu, także w przypadku wspornika przy otwieraniu na zewnątrz.
3. Podłącz silniki, elementy zabezpieczające i sterowanie zgodnie ze schematem centrali sterującej faktycznie dostarczonej w zestawie. Podłączenie do sieci elektrycznej należy powierzyć wykwalifikowanemu fachowcowi.
4. Ustaw kierunek, kolejność ruchu skrzydeł, zakres ruchu, siły i reakcje wejść bezpieczeństwa zgodnie z instrukcją.
5. Wykonaj kilka cykli pracy oraz sprawdź funkcje zabezpieczające, ręczne odblokowanie i działanie po zaniku zasilania.

Jeśli skrzydło się zacina lub zatrzymuje na wietrze, sprawdź mechanikę, wypełnienie i dobór modelu napędu. Samo zwiększenie siły nie zastępuje usunięcia przyczyny problemu.

Powrót do spisu treści artykułu

Często zadawane pytania przed zamówieniem

Czy można dodać napęd do istniejącej bramy?

Tak, jeśli brama nadaje się do automatyzacji. Sprawdź, czy brama lekko porusza się ręcznie, oraz stan zawiasów i wytrzymałość ramy, a następnie wymierz miejsce na wsporniki. Jeśli skrzydło ociera, opada lub się skręca, najpierw napraw mechanikę.

Czy mogę zamontować napęd dopiero później?

Tak. Podczas budowy wybierz jednak odpowiedni typ i sprawdź jego wymiary montażowe. Przygotuj solidne miejsca na wsporniki oraz peszle do silników i akcesoriów. W przypadku napędu podziemnego trzeba z wyprzedzeniem zaplanować także skrzynki i odwodnienie.

Jak otworzyć bramę w razie awarii zasilania?

Zgodnie z instrukcją odblokuj napęd kluczem i otwórz bramę ręcznie; jeśli ma zamek, odblokuj również zamek. Zawczasu sprawdź dostęp do mechanizmu odblokowującego, zwłaszcza jeśli nie masz osobnej furtki. W przypadku takiego wjazdu wybierz sposób awaryjnego dostępu jeszcze przed montażem.

Jeśli brama jest jedynym wejściem na posesję: jeszcze przed zakupem sprawdź, jak w razie awarii zasilania uzyskasz dostęp do odblokowania silnika i zamka. Sam klucz schowany w domu nie pomoże, jeśli zostaniesz na zewnątrz. Rozważ drugie wejście lub zatwierdzony dla danego systemu zewnętrzny mechanizm odblokowujący; obsługiwane zasilanie awaryjne z akumulatora ma ograniczoną pojemność.

Zasilanie awaryjne z akumulatora jest możliwe tylko w przypadku zestawu, który je obsługuje. W przypadku zamka elektrycznego sprawdź również jego działanie po awarii zasilania. Automatyczne odblokowanie rygla samo w sobie nie odblokuje zablokowanego napędu.

Wróć do spisu treści artykułu

Konserwacja i częste problemy

Regularna kontrola mocowań, zawiasów, ograniczników, korozji, swobody ruchu, elementów ochronnych i mechanizmu odblokowującego pozwoli utrzymać bramę w dobrym stanie. Częstotliwość kontroli zależy od zaleceń producenta i intensywności użytkowania. Konserwację przeprowadza się przy odłączonym zasilaniu, również awaryjnym, oraz zabezpieczonych skrzydłach; sposób smarowania należy dostosować do konkretnego rodzaju okuć.

Wróć do spisu treści artykułu

Pomożemy dobrać zestaw do Twojego wjazdu

Prześlij długość i przybliżoną masę każdego skrzydła, rodzaj wypełnienia, położenie osi zawiasu względem słupka, wymagany kąt oraz zdjęcia miejsca montażu. Doradzimy w wyborze napędu i akcesoriów; zgodność potwierdza wykres montażowy dla konkretnego modelu oraz warunki instalacji.
