Ogranicznik wyznacza położenie końcowe, rygiel zabezpiecza skrzydło, a odpowiedni zamek je zamyka. Dobieraj je z uwzględnieniem ramy, gotowej nawierzchni wjazdu i sposobu sterowania. W bramie automatycznej zabezpieczenie musi współpracować z napędem; zwykły rygiel ręczny trzeba zwolnić przed uruchomieniem napędu.
| Brama skrzydłowa: wybierz temat | |
|---|---|
| Pomiary i sposób montażu | |
| Przestrzeń i nachylenie | Rama, zawiasy i wypełnienie |
| Napęd i uchwyty montażowe | Ograniczniki i akcesoria |
Przed zamówieniem sprawdź całe połączenie
| Wybierasz | Co do tego dobrać |
|---|---|
| Rygiel ręczny | Pasujący zaczep lub tuleję, mocowanie do ramy i wymagany zasięg trzpienia. Jeśli tuleja nie ma powierzchni oporowej, położenie skrzydła musi wyznaczać osobny ogranicznik. |
| Zamek | Zaczep, odpowiednie miejsce montażu i dostęp do klucza. Przy zabezpieczeniu elektrycznym dodatkowo właściwe zasilanie, sterowanie i awaryjne odblokowanie. |
| Zestaw napędu | Sprawdź liczbę silników, konkretną centralę sterującą i zawartość opakowania. Uchwyty montażowe, odbiornik, piloty, fotokomórki czy lampa ostrzegawcza mogą się różnić w poszczególnych zestawach. Osobno sprawdź przedłużone uchwyty montażowe, ograniczniki, przewody i kotwy. |

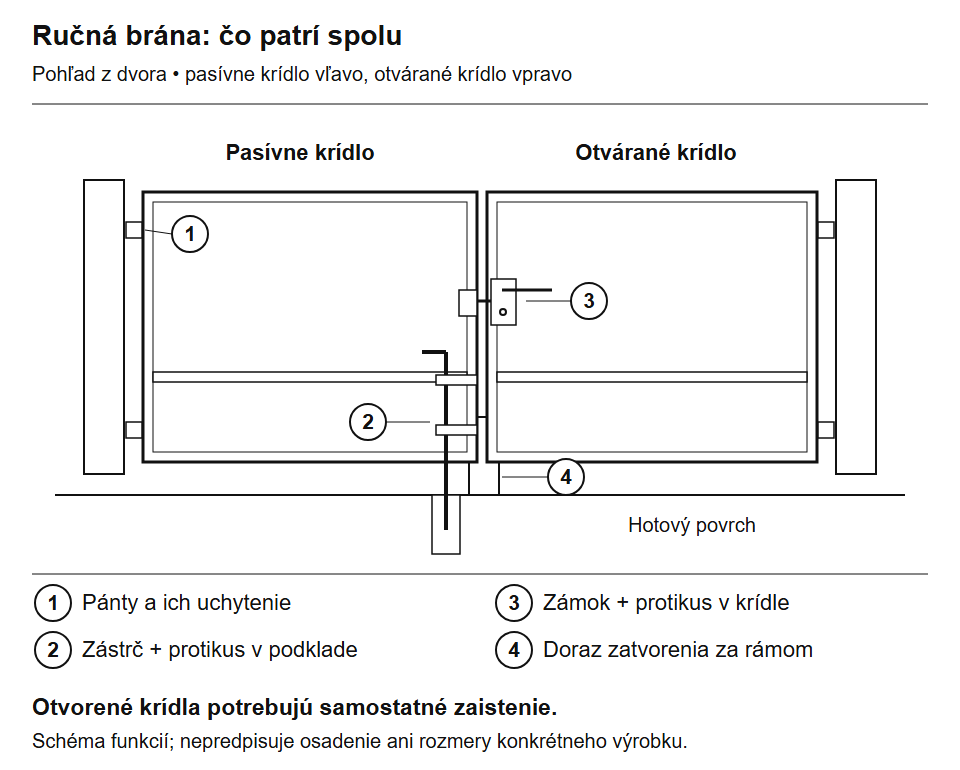

Zasada działania ręcznego zestawu – widok od strony podwórza. Zawiasy i wypełnienie dobiera się osobno; otwarte skrzydła wymagają własnego zabezpieczenia. Kliknij, aby powiększyć.
Powrót do spisu treści artykułu
Co zatrzymuje bramę, a co utrzymuje ją na miejscu
| Element | Dlaczego | Typ i dobór |
|---|---|---|
| Ogranicznik zamykania | Wyznacza końcowe położenie zamkniętych skrzydeł. | Ogranicznik dolny dobierz do wysokości ramy nad gotową nawierzchnią i sposobu mocowania. |
| Ogranicznik otwierania | Zatrzymuje skrzydło w końcowym położeniu po otwarciu. | Zewnętrzny lub wbudowany ogranicznik mechaniczny – zależnie od konkretnego napędu. Sprawdź położenie i kąt otwarcia. |

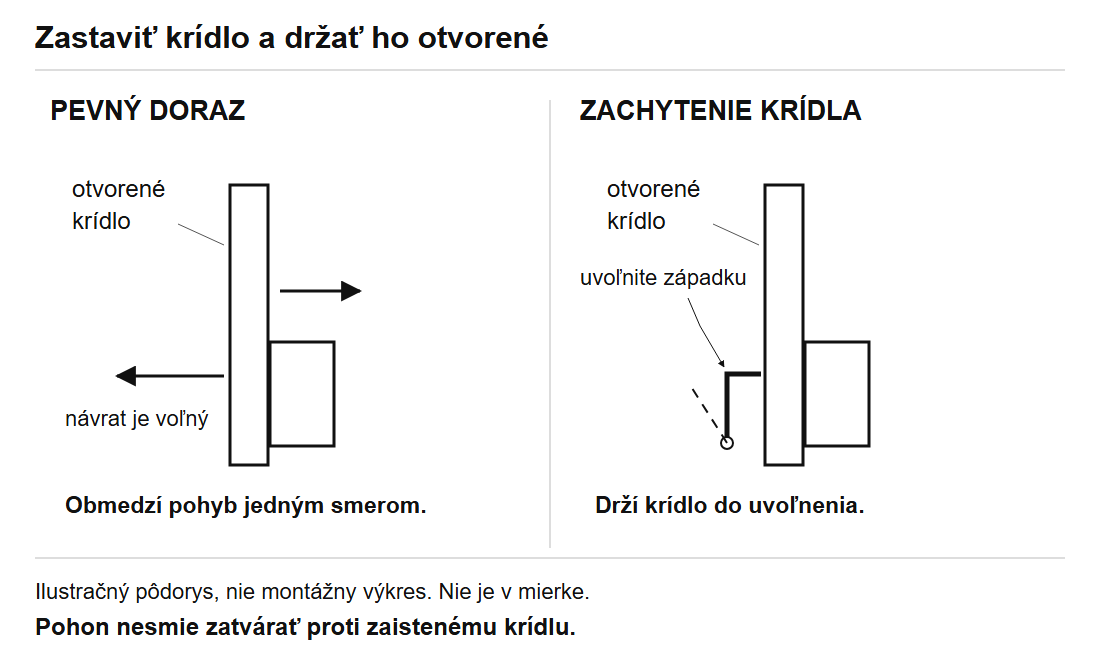

| Zatrzask otwartego skrzydła | Przytrzymuje również ręcznie otwarte skrzydło, aby nie zamknęło się samoczynnie. | Dobierz sposób blokowania i zwalniania skrzydła. Sam ogranicznik stały nie gwarantuje tej funkcji. |
| Rygiel | Służy na przykład do zabezpieczenia skrzydła biernego w bramie ręcznej. | Trzpień i odpowiedni zaczep; porównaj średnicę, skok i wysokość montażową. |
| Zamek | Umożliwia zamknięcie bramy na klucz. | Zamykanie ręczne lub zabezpieczenie elektryczne zależnie od sposobu obsługi. |
W przypadku automatyzacji dobieraj ograniczniki zgodnie z instrukcją napędu. Zapamiętany czas pracy nie zastępuje uniwersalnie ogranicznika mechanicznego. Stała blokada otwartego skrzydła nie może pozostać zablokowana, gdy silnik zaczyna zamykać bramę.
Zamontuj ogranicznik z uwzględnieniem gotowej nawierzchni
Przed wierceniem sprawdź kontakt z ramą, odległość od podwozia samochodu i tor ruchu obu skrzydeł. Późniejsze ułożenie kostki brukowej może zmienić szczelinę pod ramą i wymagany zasięg rygla. Dobierz mocowanie do podłoża nośnego; sama cienka płytka może nie wystarczyć.
W przypadku niskiego samochodu sprawdź także przejazd nad ogranicznikiem. Z rygla i jego gniazda musi dać się usuwać żwir, liście czy śnieg. Utrzymuj drożność odpływu wody; otwór odpływowy sam w sobie nie gwarantuje ochrony przed zamarzaniem.
Przykład: gotowa nawierzchnia i niski samochód
Dobierasz ogranicznik środkowy i rygiel dolny. Ważna jest wysokość dolnej krawędzi ramy, tor jazdy samochodu i nośność podłoża pod nawierzchnią.
- Zamknij i wyrównaj skrzydła. Zmierz szczelinę od gotowej nawierzchni do ramy w miejscu ogranicznika oraz miejsce, do którego sięga trzpień rygla.
- Porównaj wysokość ogranicznika z punktem styku na ramie i rzeczywistym prześwitem samochodu. Przy załamaniu nachylenia nie wystarczy katalogowy prześwit pojazdu.
- Jeśli wybierzesz wpuszczaną tuleję EGS, końcowe położenie ustal osobnym ogranicznikiem. W przypadku SABO oceń jednocześnie powierzchnię oporową, otwór na trzpień, mocowanie i możliwość czyszczenia.
Powiązane części i instrukcje: ograniczniki, EGS i SABO, dobór rygla.
Powrót do spisu treści artykułu
Jak dobrać rygiel z odpowiednim zaczepem
W ręcznej bramie dwuskrzydłowej skrzydło bierne często zabezpiecza się ryglem dolnym. Dobierz go dopiero po ustaleniu położenia zamkniętej ramy i docelowej wysokości nawierzchni.
- Zmierz zasięg: odległość między miejscem mocowania rygla a zaczepem. Porównaj całkowitą długość produktu z jego użytecznym skokiem.
- Porównaj trzpień i otwór: ich średnicę i położenie oraz wymagane wsunięcie zgodnie z rysunkiem produktu.
- Sprawdź obsługę: miejsce na uchwyt, jego ruch oraz blokadę uniesionego trzpienia, aby podczas otwierania nie ocierał o podłoże.
- Dobierz zaczep: wpuszczaną tuleję lub ogranicznik z otworem. Określ sposób mocowania, odprowadzania wody i dostęp do czyszczenia.
| Ograniczniki i rygle | |
|---|---|
 |

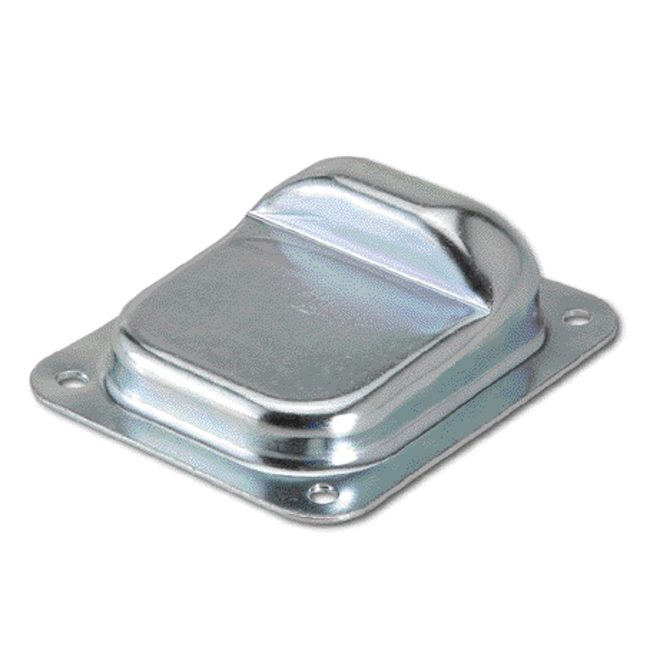

Ogranicznik dolny do przykręcenia Do precyzyjnego wyznaczania położenia zamkniętego. Montaż należy dostosować do podłoża i miejsca w świetle przejazdu. |
 |

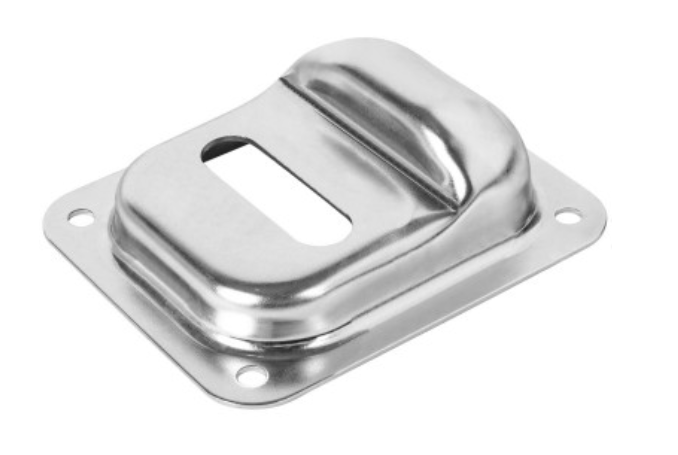

Ogranicznik z otworem na rygiel W ręcznym zestawie może współpracować z ryglem; otwór i rygiel należy dobrać w pasujących wymiarach. |
 |

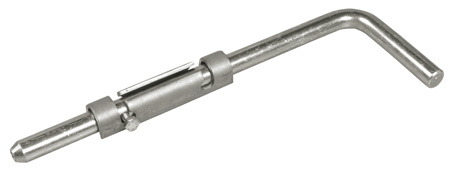

Przykręcany rygiel do blokowania skrzydła w podłożu; dobierz długość i zaczep. |
 |

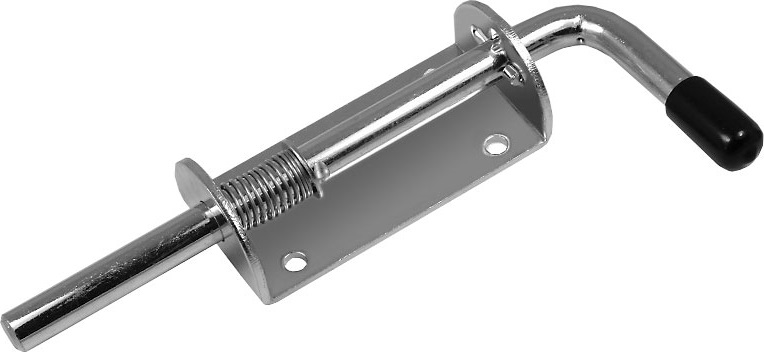

Wersja sprężynowa do obsługi ręcznej. Sposób ryglowania i montaż należy sprawdzić w dokumentacji konkretnego produktu. |

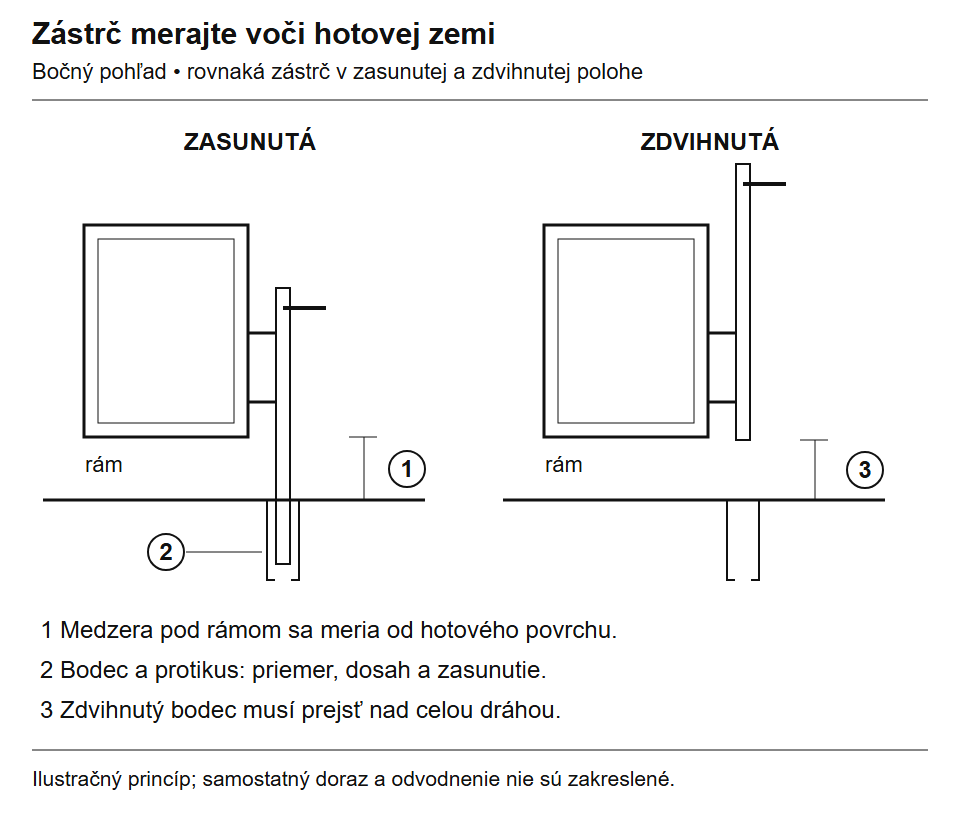

Zmierz położenie wsunięte i podniesione. Przy otwieraniu trzpień nie może zahaczać o wyżej położoną część wjazdu. Kliknij, aby powiększyć.
Tuleja EGS czy odbojnik SABO?

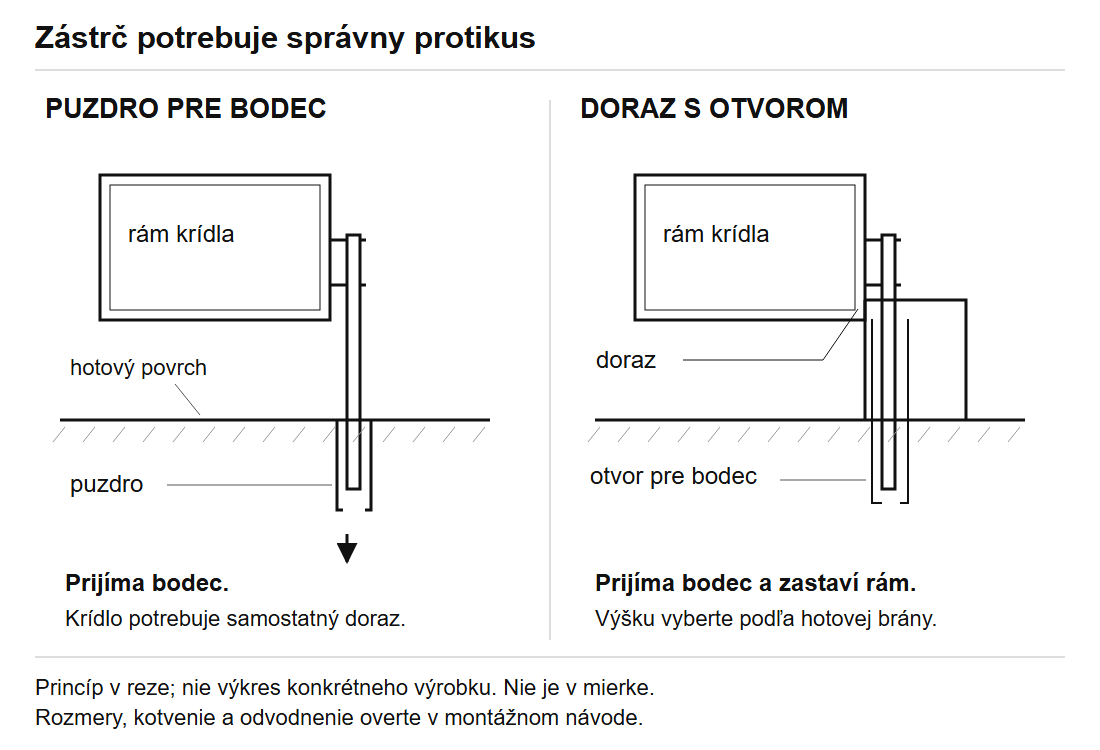

EGS to wpuszczana tuleja na trzpień z odpływem wody. Nie ma płytki odbojowej, dlatego sama nie wyznacza końcowego położenia skrzydła. SABO łączy dolny odbojnik z otworem na zasuwę. Wybierz go odpowiednio do szczeliny między gotowym podłożem a dolną krawędzią skrzydła, wymiaru trzpienia i instrukcji montażu.
| Tuleja i odbojnik z oferty | |
|---|---|
 |

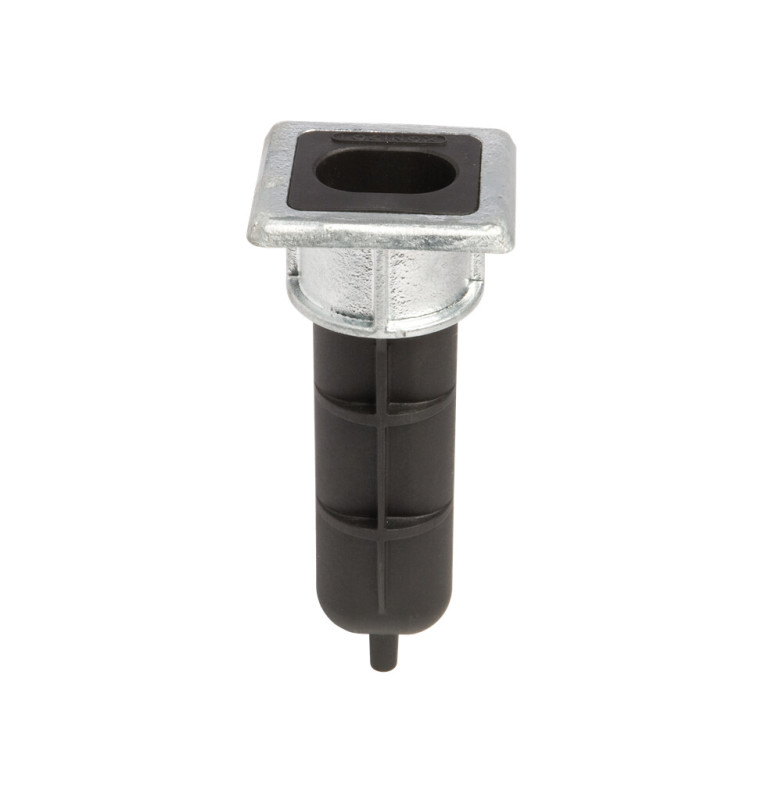

Locinox EGS – tuleja do zasuwy Wpuszczana tuleja na trzpień z odpływem wody. Nie ma płytki odbojowej; końcowe położenie skrzydła należy rozwiązać osobno. |
 |

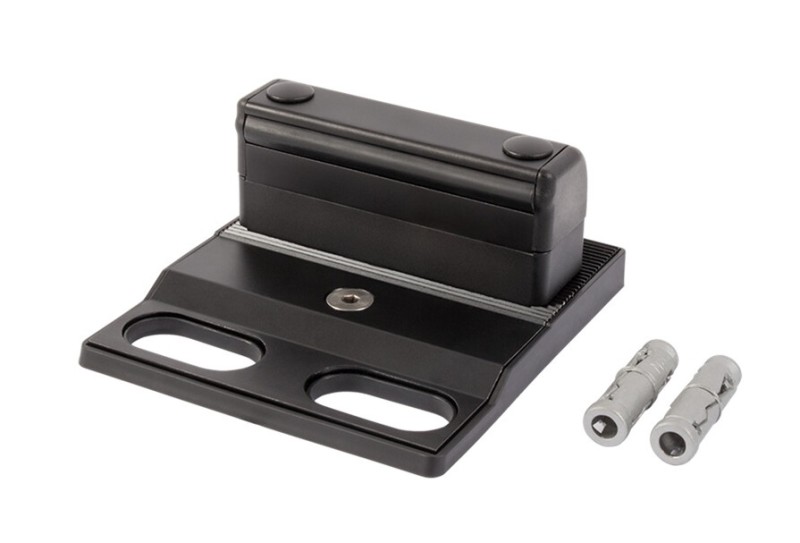

Locinox SABO – odbojnik z otworem Dolny odbojnik z otworem na zasuwę. Dobierz do szczeliny nad gotową nawierzchnią i wymiaru trzpienia. |
Dwa przykłady ryglowania bramy obsługiwanej ręcznie
| Sytuacja | Elementy i kontrola przed zamówieniem |
|---|---|
| Masz już odbojnik, brakuje otworu na zasuwę | Zasuwa + wpuszczana tuleja EGS. EGS jest przeznaczona do trzpienia o średnicy do Ø 20 mm i nie ma płytki odbojowej. Zmierz zasięg trzpienia, wysokość gotowej nawierzchni i miejsce montażu z odpływem. |
| Potrzebujesz odbojnika i zaczepu montowanego na powierzchni | Kompatybilna zasuwa + SABO. Sprawdź, czy trzpień ma średnicę do Ø 20 mm, a szczelina między podłożem a spodem bramy wynosi 20–45 mm. Dla VSA, VSF i KEYDROP producent podaje profil 40–60 mm; nie jest to uniwersalne połączenie pasujące do każdej zasuwy. |
W obu rozwiązaniach sprawdź, czy po podniesieniu trzpień znajduje się poza całą strefą ruchu oraz czy każde otwierane skrzydło ma odpowiednie ryglowanie. Jeśli planujesz później napęd, ręczne ryglowanie trzeba dostosować do pracy automatycznej.
Zasuwa zamykana na klucz czy montaż w ramie
Sam odbojnik ani zwykła zasuwa bez zamka nie zamkną bramy na klucz. Wybierz zamek lub zasuwę zamykaną na klucz, na przykład KEYDROP. Przy ukrytym montażu SUBY najpierw sprawdź przestrzeń wewnątrz profilu i grubość jego ścianki; otwór montażowy przygotuj zgodnie z rysunkiem produktu.
| Zamykanie na klucz i montaż w profilu | |
|---|---|
 |

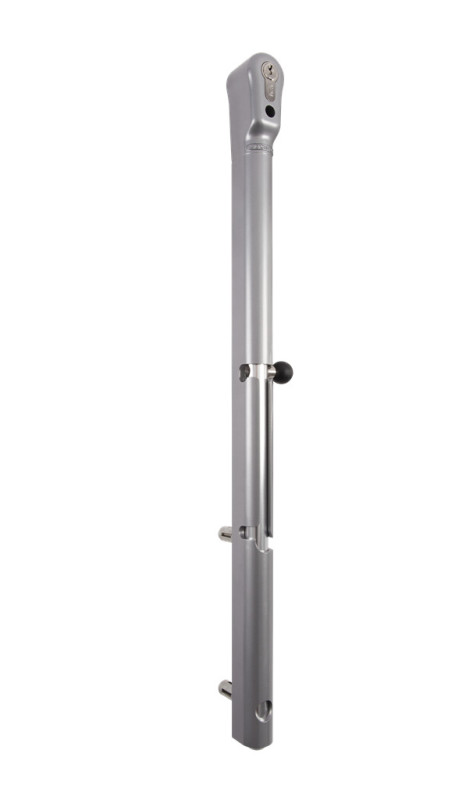

Locinox KEYDROP – zasuwa zamykana na klucz Zasuwa zamykana na klucz. Sprawdź miejsce na profilu, wymagany skok i położenie zaczepu. |
 |

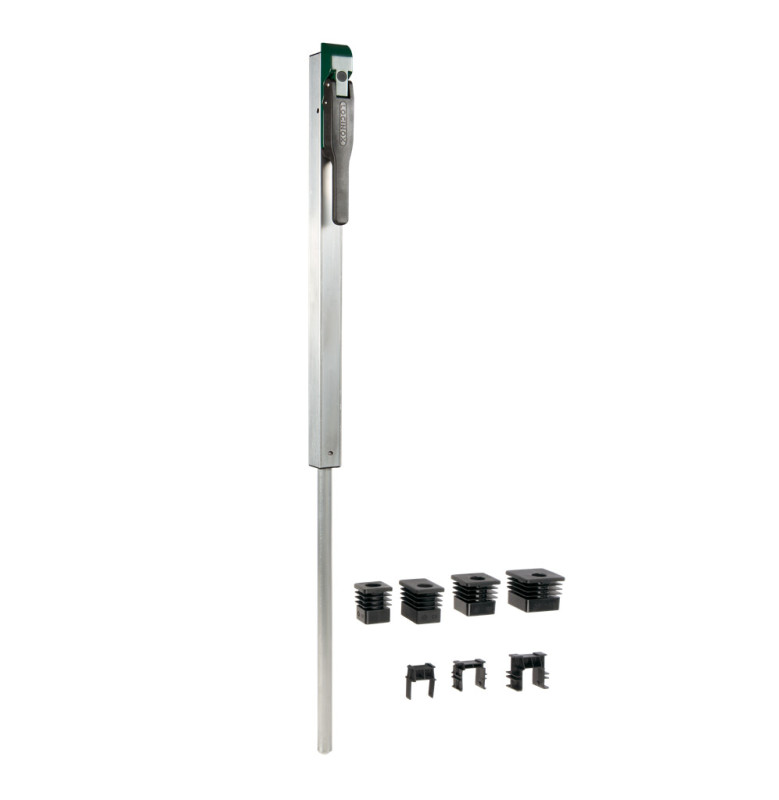

Locinox SUBY – zasuwa do profilu Zasuwa zamontowana w profilu skrzydła. Przed wycięciem otworu sprawdź profil, grubość ścianki i rysunek montażowy. |
Locinox VSF ma inny układ: przy zamknięciu jego uchwyt może być blokowany przez drugie skrzydło. Nie myl tego sposobu ryglowania z montażem SUBY wewnątrz profilu. Więcej wymiarów i wersji znajdziesz wśród zasuw do bram dwuskrzydłowych.
Zamek elektryczny musi współpracować z napędem
Wymagania dotyczące zamka sprawdź jeszcze przed przygotowaniem okablowania. W przypadku M-Fab producent zaleca zamek elektromechaniczny przy skrzydle szerszym niż 2,5 m; nie jest to wspólny limit dla wszystkich napędów. W przypadku innego napędu należy kierować się jego własną instrukcją.
NICE PLA10 to zamek pionowy, a PLA11 poziomy; oba zamki są zasilane napięciem 12 V AC. Sprawdź wyjście i sposób sterowania w instrukcji faktycznie zamontowanej centrali. Napięcie napędu nie określa zasilania zamka.
Inną możliwością jest elektrycznie sterowana zasuwa dolna. Przed ruchem skrzydła musi się całkowicie odryglować, a wsunąć dopiero we właściwym położeniu. Sprawdź wymagane zasilanie, sygnał sterujący, zaczep i sposób awaryjnego odryglowania.
W razie awarii zasilania zabezpieczenie elektryczne może, zależnie od wersji, pozostać zablokowane lub się odryglować. Sprawdź właściwości dokładnego modelu i dostęp do klucza. Odryglowana zasuwa sama nie odblokuje zablokowanego napędu; sprawdź także ręczne odblokowanie i zasilanie awaryjne napędu.
Zakładka wyznacza kolejność ruchu skrzydeł

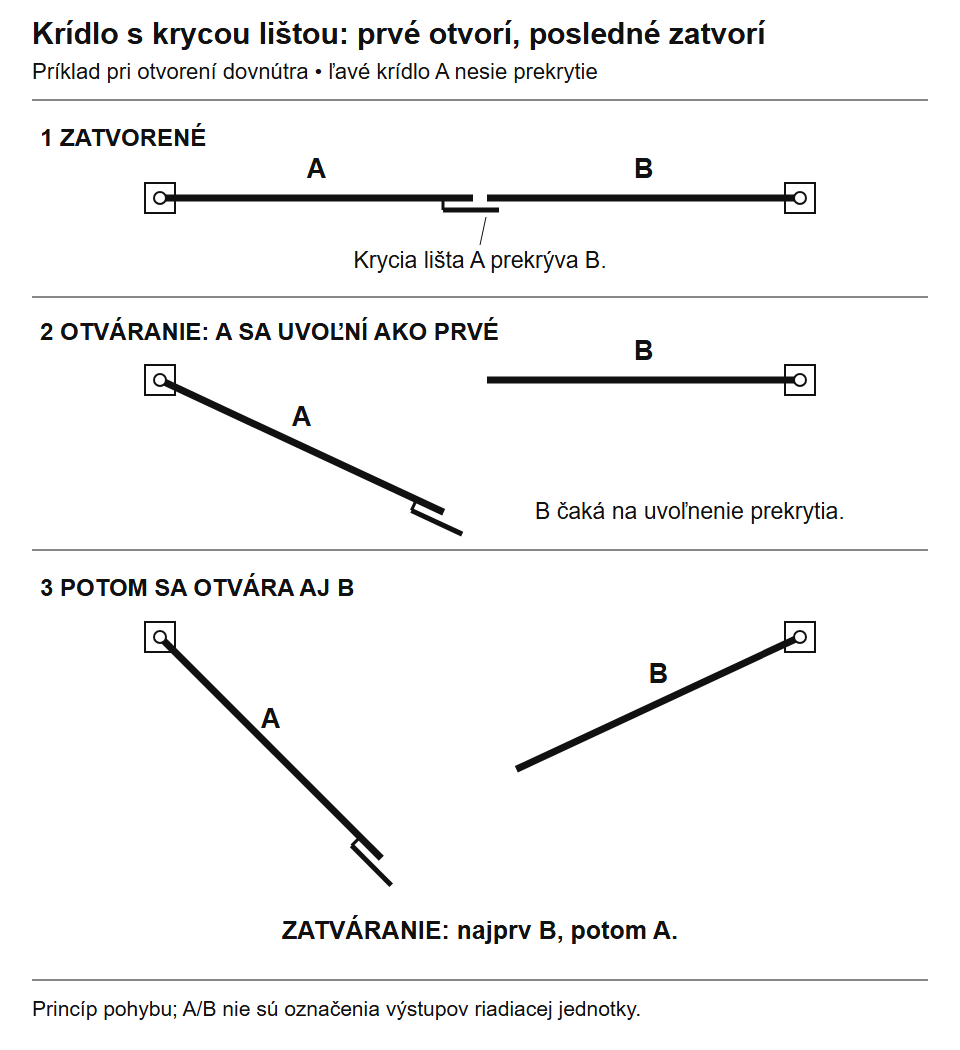

Jeśli jedno skrzydło ma listwę zakrywającą drugie, podczas otwierania musi odsunąć się jako pierwsze, a podczas zamykania dojść jako ostatnie. Najpierw sprawdź tę kolejność, poruszając skrzydłami ręcznie. Następnie ustaw właściwą kolejność i opóźnienie w konkretnej centrali sterującej; nie zgaduj numerów silników na podstawie lewej i prawej strony.
W tym przykładzie listwę ma lewe skrzydło A; przy odwrotnej zakładce role się odwracają. Numery silników i ustawienie opóźnienia określa instrukcja centrali sterującej. Kliknij, aby powiększyć.
W zestawie obsługiwanym ręcznie najpierw zamknij i zarygluj skrzydło bierne, a potem zamknij czynne. Odbojnik i zaczep powinny być dopasowane do tego położenia. Nie należy używać siły, aby zamkiem lub zasuwą korygować opadniętą albo skręconą ramę. W przypadku skrzydeł o różnej szerokości każdy napęd i tor ruchu należy ocenić osobno.
Jak będziesz na co dzień obsługiwać bramę
Przed zamówieniem sprawdź zawartość zestawu napędu. Odbiornik, piloty, fotokomórki lub lampa sygnalizacyjna mogą już być częścią zestawu. Akcesoria dobierz do dokładnego modelu centrali sterującej i potrzeb użytkowników bramy.
Przycisk lub klawiaturę zamontuj tak, aby osoba wydająca polecenie stała poza zasięgiem ruchu skrzydła i ramienia napędu. Elektryczny przełącznik kluczykowy przekazuje polecenie do centrali; w razie awarii nie zastępuje mechanicznego klucza do odblokowania.
| Co | Dlaczego | Typ i kontrola |
|---|---|---|
| Przełącznik kluczykowy | Sterowanie przy wjeździe bez pilota. | Przełączniki: styk i podłączenie zgodnie z wejściem centrali. Polecenie elektryczne nie jest mechanicznym odblokowaniem awaryjnym. |
| Klawiatura | Dostęp za pomocą kodu dla domowników lub umówionych gości. | Sprawdź interfejs przewodowy, magistralowy lub radiowy oraz ewentualny dekoder w zestawie sterowania. |
| Sterowanie telefonem | Otwieranie i zarządzanie dostępem w zakresie możliwości modułu. | Rozwiązanie GSM lub Wi-Fi: sygnał, zasilanie, połączenie z centralą i ewentualna karta SIM/usługa. Polecenie otwarcia nie musi potwierdzać rzeczywistego położenia bramy. |
| Zasilanie awaryjne | Praca podczas awarii sieci w obsługiwanej konfiguracji. | Zasilanie awaryjne do konkretnej centrali. Sprawdź złącze, ładowanie i akcesoria; zasilanie awaryjne nie jest uniwersalne dla wszystkich napędów 24 V. |
| Pilot zdalnego sterowania | Dodatkowy użytkownik lub sterowanie kilkoma urządzeniami. | Sprawdź odbiornik, kodowanie i częstotliwość. Ta sama częstotliwość sama w sobie nie potwierdza kompatybilności. |
Elementy zabezpieczające dobieraj w zależności od miejsca
Fotokomórki monitorują swoją wiązkę. Nie zastępują oceny miejsc przy zawiasach, między skrzydłami i przy ogrodzeniu. Interfejs fotokomórek, krawędzi bezpieczeństwa i sposób ich kontroli dobierz do centrali oraz miejsc ryzyka przy bramie. Zasilanie lampy ostrzegawczej dobieraj do wyjścia sterownika.
Częste pytania przy wyborze części
Czy potrzebuję ogranicznika również w bramie z napędem?
Postępuj zgodnie z instrukcją konkretnego napędu: może on wykorzystywać zewnętrzny lub wbudowany mechaniczny ogranicznik dla danego kierunku. Zapamiętanie drogi ruchu nie oznacza, że można pominąć wymagany ogranicznik. Sprawdź położenie otwarte i zamknięte.
Czy zatrzask sprężynowy jest automatyczny?
Sama sprężyna nie oznacza elektrycznego odblokowania. W przypadku zwykłego zatrzasku ręcznego obsługujący musi zwolnić skrzydło przed uruchomieniem napędu. Aby zapewnić automatyczne ryglowanie, wybierz urządzenie współpracujące ze sterownikiem.
Czy kółko pomoże, jeśli skrzydło opada?
Najpierw ustal przyczynę: zawiasy, rama, mocowanie lub słupek. Kółko podporowe może podpierać odpowiednio zaprojektowaną bramę, ale nie stanowi uniwersalnej naprawy jej mechaniki.
Co sprawdzić przed złożeniem zamówienia
- Wymiar profilu i stabilne miejsce do zamocowania elementu.
- Gotowy prześwit pod skrzydłem, średnicę bolca, jego skok i element współpracujący.
- Kierunek otwierania, zakładkę oraz dostęp do uchwytu lub klucza.
- W przypadku elementu elektrycznego: dokładne oznaczenie centrali, zasilanie, interfejs i zachowanie w razie awarii zasilania.
- Zawartość zestawu, mocowanie, przewody i elementy zamawiane osobno.
Prześlij nam zdjęcie styku skrzydeł, miejsca ogranicznika oraz wymiary profilu i prześwitu nad podłożem. W przypadku bramy automatycznej dołącz zdjęcie tabliczki znamionowej napędu i oznaczenie jednostki sterującej. Pomożemy dobrać pasujące do siebie elementy.
