NICE TOO TOO3024 – napęd do jednego skrzydła 3 m/300 kg, do intensywnej eksploatacji
| Dostępność produktu: | dostępny w magazynie | Towar standardowo wysyłamy w ciągu 24 godzin. |
|---|
w magazynie
637,13 zł z VAT
| Masa |
|---|
| 6,00 kg |
Opis produktu NICE TOO TOO3024 – napęd do jednego skrzydła 3 m/300 kg, do intensywnej eksploatacji
NICE TOO3024 to samodzielny napęd elektromechaniczny do jednego skrzydła bramy skrzydłowej do 3 m i do 300 kg. Silnik ma 24 V DC i jest nieodwracalny. W przypadku awarii zasilania odblokowuje się za pomocą klucza. Nadaje się do zastosowań prywatnych i lekkich zastosowań przemysłowych; centrala sterująca i elementy bezpieczeństwa dobiera się do całej bramy.
| Szybka nawigacja | |
|---|---|
| Wybór napędu | Centrala sterująca |
| Zestawy i alternatywy | Montaż |
| Wymiar C | Podłączenie |
| Test | Akcesoria |
| Odblokowanie | Konserwacja |
| Parametry | Instrukcja |
| Akcesoria – zaciski i biegunowość | Instrukcja PDF |
Kiedy wybrać ten napęd
Wartości 3 m i 300 kg to maksymalne parametry jednego skrzydła. Przydatność napędu do konkretnej bramy zależy również od oporów ruchu, położenia zawiasu, wiatru, wypełnienia skrzydła i geometrii wsporników. Dobór należy zweryfikować na podstawie rzeczywistych wymiarów i masy bramy oraz swobody jej ruchu.
Silnik 24 V nadaje się również do intensywniejszej eksploatacji. Dopuszczalną częstotliwość otwierania i obciążenie całego systemu automatyki należy ocenić z uwzględnieniem skrzydła, montażu i centrali sterującej.
Centrala sterująca i wyposażenie bramy
| Generacja | Kompatybilna centrala |
|---|---|
| Aktualna | MC424LR30 / MCA2R30 do jednego lub dwóch silników TOO 24 V. |
| Starsza, nadal dostępna w ofercie | MC424LR10 / MCA2R10. Skorzystaj z instrukcji tej generacji. |
Sprawdź oznaczenie zamontowanej płyty i skorzystaj z instrukcji dla tej generacji. W przypadku starszej jednostki MC424LR01 nie stosuj procedur dla wersji R10 ani R30. Wybór typu silnika, uczenie trasy i programowanie aktualnej centrali opisano w instrukcji MC424LR30.
Oznaczenie 24 V dotyczy silnika. Centrala MC424LR30 jest podłączana do sieci 230 V AC i zapewnia odpowiednie wyjścia silnikowe oraz pomocnicze; okablowanie musi być zgodne z dokładną instrukcją do tej centrali.
Na ilustracji z silnikiem pokazano wspornik przedni i tylny, elementy łączące oraz klucz do odblokowania. Przed montażem sprawdź zawartość opakowania. Centrala sterująca, fotokomórki oraz sposób mocowania do konkretnego słupka dobiera się osobno lub zgodnie z zawartością zestawu.
Zestawy do jednego lub dwóch skrzydeł
Samodzielny napęd jest przeznaczony do jednego skrzydła. Do bramy dwuskrzydłowej potrzebne są dwa napędy. Nasze zestawy 24 V poniżej zawierają MC424LR10 i różnią się pozostałym wyposażeniem. Pośrodku znajduje się alternatywny silnik 230 V oferowany jako osobny produkt.
| Zestawy do 1 skrzydła | Zestawy do 2 skrzydeł |
|---|---|

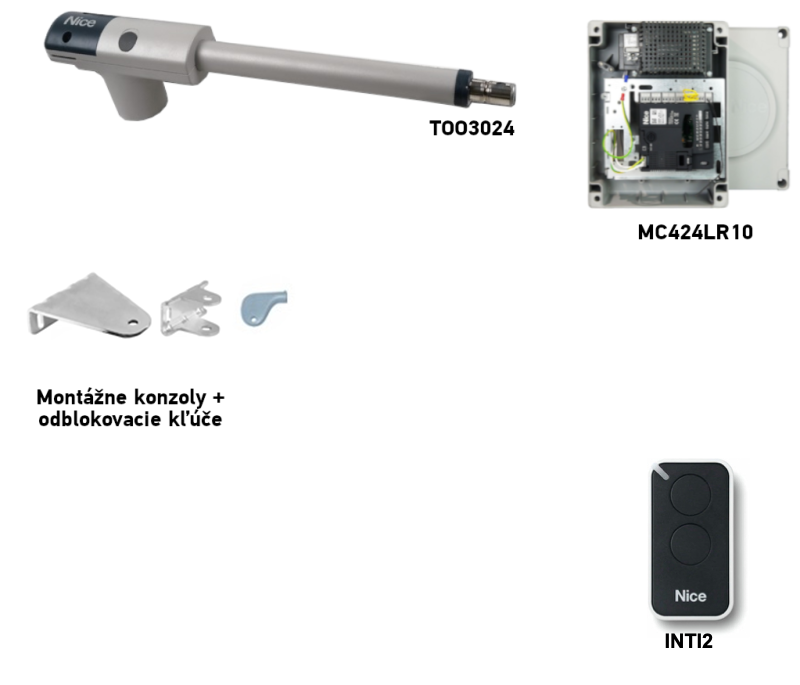

Zestaw NICE TOO3024 do 1 skrzydła

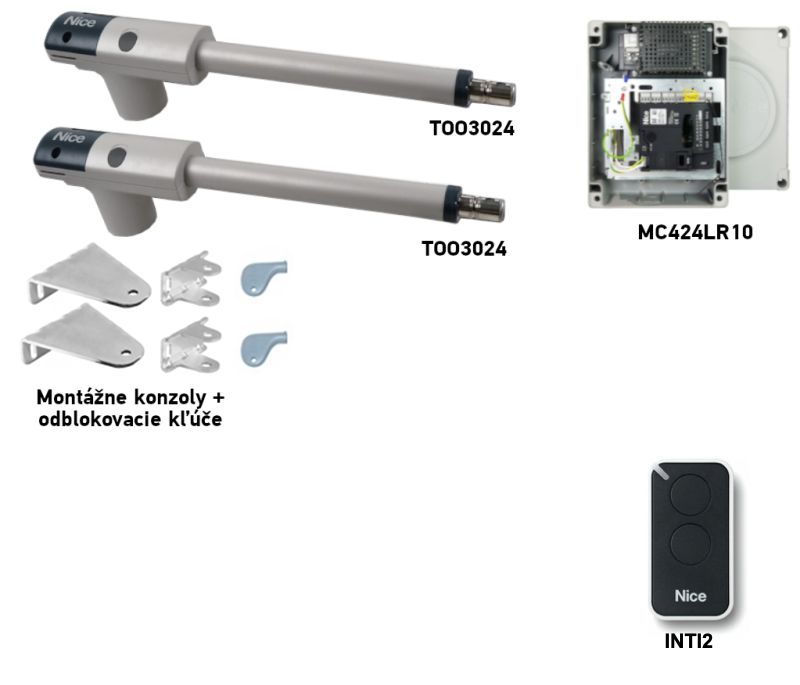

Podstawowy Z fotokomórkami Z akcesoriami | Zestaw NICE TOO3024 na 2 skrzydła
Podstawowy Z fotokomórkami Z akcesoriami |
Limity 3 m i 300 kg ocenia się osobno dla każdego skrzydła. W przypadku bramy dwuskrzydłowej limit jednego silnika nie ulega zwiększeniu. Uzupełnij podstawowy zestaw o niezbędne elementy bezpieczeństwa odpowiednie do konkretnej bramy.
Montaż uchwytów i położenie napędu
Najpierw określ położenie zawiasu i tylnego uchwytu, a następnie sprawdź przestrzeń potrzebną do pełnego ruchu bramy. Wymiary A i B określają możliwy kąt otwarcia i przebieg siły. Uchwyty należy solidnie zamocować do odpowiednio dobranej konstrukcji; sam wymiar słupka nie wystarcza do oceny możliwości zakotwienia. Przed trwałym zamocowaniem sprawdź, czy brama porusza się swobodnie ręcznie, bez zacinania.
Wymiary montażowe TOO3024
| Kąt otwarcia | A [mm] | B [mm] |
|---|---|---|
| 90° | 95 | 270 |
| 90° | 195 | 200 |
| 110° | 150 | 150 |
W przypadku konkretnego słupka i uchwytu sprawdź wymiary uchwytów montażowych TOO3024. W przypadku nietypowego położenia zawiasu lub otwierania na zewnątrz zleć monterowi dobranie odpowiedniego mocowania, tak aby zachować wymiary A, B i C, a silnik ani uchwyty nie utrudniały ruchu skrzydła.
Wymiar C przy zamkniętej bramie
Przy zamkniętym skrzydle zmierz odległość C < 1 100 mm. Wartość musi być mniejsza od podanej granicy, nie może być jej równa ani jej przekraczać. Jednocześnie zachowaj wybraną kombinację A/B.
Mocowanie i kontrola ruchu
- Wybierz jedną kombinację A/B dla konkretnego silnika i kąta otwarcia. Zamocuj tylny uchwyt do solidnego słupka lub odpowiednio zaprojektowanej konstrukcji nośnej, a następnie przymocuj do niego silnik.
- Napęd odblokuj kluczem, wysuń całkowicie tłoczysko zgodnie z rysunkiem NICE i przymierz przedni uchwyt do solidnej ramy skrzydła.
- Ustaw silnik poziomo i połącz tłoczysko z przednim uchwytem. Sprawdź wymiar C przy zamkniętej bramie oraz swobodny ruch skrzydła na całej drodze.
- Sprawdź, czy otwarte skrzydło opiera się o ogranicznik mechaniczny. Usuń zacinanie się i ewentualne kolizje silnika, uchwytów lub skrzydła.
- Dopiero po pomyślnym teście ręcznym zamocuj na stałe przedni uchwyt i ponownie zablokuj napęd. W przypadku bramy dwuskrzydłowej wykonaj te czynności dla obu skrzydeł.
Zarówno w pozycji otwartej, jak i zamkniętej brama musi mieć odpowiednie ograniczniki mechaniczne; skrajne położenie tłoczyska ich nie zastępuje. W przypadku innego słupka dostosuj sposób kotwienia lub użyj odpowiedniego uchwytu, tak aby zachować wymiary A/B i C. Nie mocuj uchwytu wyłącznie do cienkiego wypełnienia skrzydła.
Podłączenie silnika 24 V
Przed otwarciem obudowy odłącz zasilanie sieciowe i awaryjne. Poprowadź przewód przez przepust i zabezpieczenie przed naprężeniem. Podłącz dwa przewody silnika i przewód ochronny PE zgodnie z rysunkiem; przewód PE należy podłączyć do wyznaczonego punktu uziemienia, a nie do wyjścia silnikowego. Dokręć przepust i zamknij obudowę.
W przypadku MC424LR30 jeden silnik podłącza się do M2. W przypadku dwóch skrzydeł M2 otwiera się jako pierwszy i zamyka jako ostatni; M1 działa w odwrotnej kolejności. W centrali sterującej należy wybrać dokładny typ TOO3024 zgodnie z tabele doboru silnika . Kierunek pracy i wejścia bezpieczeństwa sprawdź przed uruchomieniem .
Test przed pierwszym uruchomieniem
Montaż i uruchomienie powinien przeprowadzić wykwalifikowany technik. Po skonfigurowaniu centrali musi sprawdzić solidność mocowania, pełny zakres ruchu, oba ograniczniki, prawidłowy kierunek pracy, fotokomórki, STOP, reakcję na przeszkodę i siły bezpieczeństwa. Podczas testu zadbaj, aby strefa ruchu była wolna. Przekaż użytkownikowi procedurę ręcznego odblokowania i instrukcję zamontowanej centrali.
Podłączenie akcesoriów zgodnie ze schematem płyty MC424L
Napęd TOO3024 to silnik 24 V; poniżej przedstawiono zaciski centrali sterującej. W sprzedawanych zestawach sprawdź oznaczenie zamontowanej płyty. Przed podłączeniem odłącz zasilanie sieciowe i akumulator. Fotokomórek przekaźnikowych EPM nie podłącza się tak jak urządzeń BlueBUS.
MC424LR10 / MCA2R10 w zestawach TOO
| Element | Zaciski i polaryzacja |
|---|---|
| Pomocnicze zasilanie 24 V DC | 6 = 0 V (−), 7 = +24 V DC, dla akcesoriów łącznie maksymalnie 200 mA. Zacisk 8 = wspólne +24 V dla wejść bez Stand-by all. Sprawdź pobór prądu wszystkich zasilanych elementów. |
| Fotokomórki EPM | Bez Stand-by all i bez testu fotokomórek zasilaj TX i RX między 7 (+) a 6 (−). Styk bezpotencjałowy RX C–NC podłącz między 8 (wspólny) a 10/FOTO, ewentualnie 11/FOTO1 lub 13/AUX, jeśli AUX jest skonfigurowane jako FOTO2. Styk nie ma polaryzacji. |
| Stand-by all / test fotokomórek | Tryby wzajemnie się wykluczają. Przy Stand-by all zasilaj TX i RX przez 5 (+) / 6 (−); wspólnym punktem styków bezpieczeństwa jest 5. Przy teście fotokomórek zasilaj TX przez 5 (+) / 6 (−), maksymalnie 100 mA; RX przez 7 (+) / 6 (−), styk RX z 8 do odpowiedniego wejścia FOTO. Nieużywane, testowane wejścia FOTO/FOTO1/FOTO2 podłącz do 5 zgodnie ze schematem liczby par, a nie automatycznie do 8. |
| STOP i polecenia | 9/STOP jest przeznaczony dla NC lub 8,2 kΩ, zależnie od zaprogramowanego trybu; przy Stand-by all wspólnym zaciskiem jest 5, w przeciwnym razie 8. 12/krokowe sterowanie jest NO względem 8; 13/AUX zależy od konfiguracji. Styki nie mają polaryzacji; nie doprowadzaj obcego napięcia do wejść. |
| Lampa sygnalizacyjna, lampka kontrolna, zamek | Lampa sygnalizacyjna 24 V DC/maks. 25 W: 1 = −, 2 = +. Lampka kontrolna OGI 24 V DC/maks. 5 W: 3 = −, 4 = +. Jeśli zaciski 3–4 są zaprogramowane jako zamek elektromagnetyczny, wyjście ma parametry 12 V AC/maks. 25 VA, bez stałej polaryzacji. Przed podłączeniem sprawdź funkcję wyjścia. |
| Radio i zasilanie awaryjne | Odbiornik montuje się w złączu SM, akumulator PS124 we własnym złączu. Nie podłącza się ich do zacisków zasilania akcesoriów. |
MC424LR30 / MCA2R30 przy centrali dobranej osobno
| Element | Zaciski i różnice w wersji LR30 |
|---|---|
| Zasilanie i wejścia | 6 = 0 V (−), 7 = +24 V DC dla akcesoriów, maksymalnie 200 mA; 8 = wspólne +24 V bez Stand-by all. 9/ALT jest NC lub 8,2 kΩ; 10/FOTO, 11/FOTO1 są NC; 12/krokowe sterowanie NO; 13/AUX zależnie od konfiguracji. Styki nie mają polaryzacji. |
| Stand-by all / test fotokomórek | Przy Stand-by all zasilaj TX/RX przez 5 (+) / 6 (−) a styki bezpieczeństwa, w tym ALT, mają wspólny punkt 5. Przy teście fotokomórek: TX 5 (+) / 6 (−), maksymalnie 100 mA; RX 7 (+) / 6 (−); styk RX z 8 do wejścia FOTO. Nieużywane testowane wejścia należy podłączyć do 5 zgodnie z odpowiednim schematem. Tryby wzajemnie się wykluczają. W trybie Stand-by napięcie na wyjściu 7 spada do 21 V DC (±10 %), 2 W; sprawdź pobór prądu. |
| Wyjścia | Lampa sygnalizacyjna 24 V DC/maks. 25 W: 1 = −, 2 = +. Kontrolka OGI 24 V DC/maks. 5 W: 3 = −, 4 = +. W przypadku funkcji elektrozamka na zaciskach 3–4 jest 12 V AC/maks. 15 VA, bez stałej polaryzacji +/−. Przed podłączeniem sprawdź zaprogramowaną funkcję. |
| Radio i zasilanie awaryjne | Odbiornik i akumulator mają własne złącza; w przypadku starszego akumulatora i tej centrali sprawdź, czy przewód jest odpowiedni, oraz ustawienie Stand-by all zgodnie z instrukcją MC424LR30. |
Schematy fotokomórek dla poszczególnych central
MC424LR10: Stand-by all · bez funkcji Stand-by all i testu fotokomórek · test fotokomórek.
MC424LR30: Stand-by all · test fotokomórek z jedną parą. Kompletne schematy podłączenia, programowania i konfiguracji znajdują się w osobnej instrukcji MC424LR30.
Po podłączeniu sprawdź typy styków, przeprowadź odpowiednie programowanie i przetestuj urządzenia zabezpieczające podczas otwierania i zamykania.
Kompatybilne akcesoria
Akcesoria podłącza się do wybranej centrali sterującej, a nie bezpośrednio do korpusu napędu. W starszej centrali mogą się różnić złącza, odbiornik radiowy oraz zasilanie wyjść.
| Co | Dlaczego | Typ |
|---|---|---|
| Centrala sterująca | Steruje jednym lub dwoma napędami 24 V TOO. Instrukcja i schemat podłączenia zależą od faktycznie zamontowanej centrali. | Aktualna MC424LR30 (MCA2R30). MC424LR10 (MCA2R10) to kompatybilna starsza generacja, którą również znajdziesz w ofercie. |
| Lampa sygnalizacyjna | Sygnalizuje ruch bramy. Napięcie i moc dobierz do wyjścia używanej centrali. | |
| Fotokomórki | Monitorują przestrzeń na linii wiązki. Reakcja bramy zależy od podłączenia, programowania i konfiguracji wejść bezpieczeństwa centrali. Zobacz test elementów bezpieczeństwa. | |
| Nadajnik | Sterowanie radiowe zgodne z protokołem odbiornika. Wbudowany odbiornik MC424LR30 obsługuje Nice Opera. Dwukierunkowa komunikacja i duży zasięg wymagają odbiornika z odpowiednią obsługą. |
FLO2RE i FLO2R-S wymagają odbiornika obsługującego FloR. Przy wymianie centrali sprawdź również kompatybilność używanych pilotów. Parowanie INTI2 z MC424LR30. |
| Radio / Wi-Fi / GSM | Płytka MCA2R30 ma wbudowany odbiornik radiowy. Sterowanie przez Wi-Fi lub GSM to dodatkowy interfejs wymagający odpowiedniego podłączenia. |
Pozostałe Moduły Wi-Fi dobieraj w zależności od wejścia centrali. Sterowanie Zamel korzysta z aplikacji SUPLA na Androida i iOS. |
| Antena | Zwiększa zasięg odbiornika radiowego; dobierz antenę do jego częstotliwości i złącza. | |
| Klawiatura | Sterowanie za pomocą kodu. Przewodowa EDS wymaga dekodera MORX; wariant bezprzewodowy musi być zgodny z zamontowanym odbiornikiem. | |
| Przełącznik kluczowy | Umożliwia sterowanie bramą za pomocą klucza. Styki przełącznika należy podłączyć do odpowiedniego wejścia sterującego centrali zgodnie z jej instrukcją. | |
| Czytniki kart | Sterowanie za pomocą karty lub breloka. Czytnik ETP wymaga dekodera MORX i wejścia sterującego centrali. |
|
| Zamki elektromagnetyczne | Pomagają zabezpieczyć zamknięte skrzydło bramy. Dobór zamka, zasilanie i czas działania należy dostosować do konkretnej centrali i bramy. |
|
| Zasilanie awaryjne i solarne | Akumulator PS124 podtrzymuje pracę podczas przerwy w dostawie prądu; w przypadku MC424LR30 wymaga przewodu CABLA11 i wyłączenie Stand-by all. Zestaw solarny Solemyo to niezależny sposób zasilania: nie wolno jednocześnie podłączać do sieci elektrycznej, a funkcja Stand-by all musi być włączona. |
Ręczne odblokowanie w przypadku awarii zasilania
Otwórz gumową zaślepkę, włóż dołączony klucz i obróć go o 90° zgodnie z ruchem wskazówek zegara. Następnie przesuń bramę ręcznie. Aby ponownie zablokować napęd, ustaw skrzydło mniej więcej w połowie otwarcia i obróć klucz o 90° przeciwnie do ruchu wskazówek zegara. Przed kolejnym uruchomieniem napędu sprawdź, czy został on prawidłowo zablokowany.
Konserwacja i bezpieczeństwo
Silnik i całą automatykę należy skontrolować najpóźniej po 6 miesiącach od uruchomienia, a następnie regularnie, w zależności od intensywności użytkowania. Przy odłączonym zasilaniu technik sprawdzi wsporniki, śruby, korozję, części ruchome, ograniczniki i urządzenia zabezpieczające; po kontroli przeprowadzi próbę działania. W przypadku uszkodzenia lub nietypowego oporu napędu nie używaj bramy do czasu usunięcia usterki.
Dane techniczne silnika

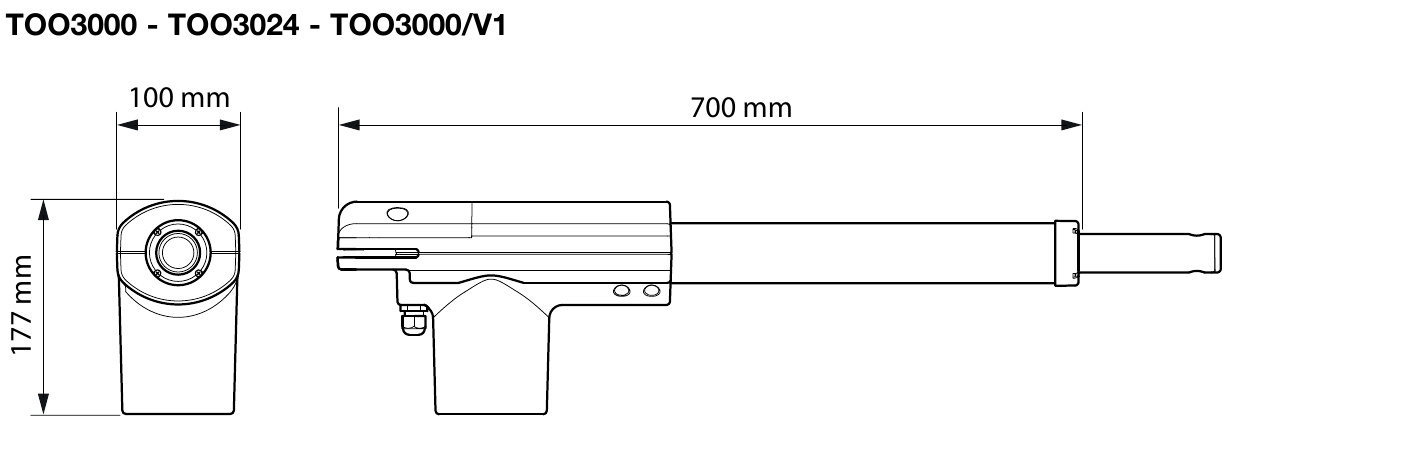

| Parametr | Wartość |
|---|---|
| Model silnika | TOO3024 |
| Napięcie silnika | 24 V DC |
| Zasilanie centrali sterującej MC424LR30 | 230 V AC |
| Maksymalna długość jednego skrzydła | 3 m |
| Maksymalna masa jednego skrzydła | 300 kg |
| Znamionowy / maksymalny pobór mocy silnika | 30 / 120 W |
| Prąd znamionowy / maksymalny | 1,1 / 5 A |
| Siła znamionowa / maksymalna | 300 / 1 800 N |
| Prędkość przesuwu | 0,014 m/s |
| Skok tłoka | 400 mm |
| Stopień ochrony | IP54 |
| Temperatura pracy | −20 do +50 °C |
| Masa samego silnika | 5,5 kg |
| Wymiary silnika | 700 × 100 × 177 mm |
| Tryb pracy | Praca ciągła |
Dane NICE obowiązują dla temperatury otoczenia 20 °C (±5 °C). Masa 5,5 kg dotyczy samego silnika. Maksymalna siła i pobór mocy nie są wartościami dla obciążenia ciągłego.
