Opis produktu NICE Moonclever MC424LR10 – centrala sterująca do napędów 24 V bram skrzydłowych z rodziny Wingo
Centrala sterująca NICE MC424LR10 została zastąpiona w pełni kompatybilnym, nowszym modelem NICE MC424LR30.
NICE Moonclever MC424LR10 to centrala sterująca do automatyzacji jednoskrzydłowych, lub dwuskrzydłowych bram. Napędy z nią kompatybilne muszą mieć zasilanie 24Vdc.
- Centrala sterująca synchronicznie otwiera i zamyka (a także zatrzymuje) bramę dwuskrzydłową; można oczywiście obsługiwać również jeden silnik bramy jednoskrzydłowej.
- Można jej używać do otwierania bram do wewnątrz posesji i na zewnątrz.
- Bezprzewodowe sterowanie na odległość pilotem (z anteną do 150–200 m).
- Bramą można sterować również przewodowo, za pomocą przycisku, wideodomofonu i wielu innych akcesoriów (poznaj wszystkie sposoby otwierania bramy).
- Bezpieczna eksploatacja dzięki:
- możliwości podłączenia fotokomórki zabezpieczające przejazd wiązką podczerwieni; po jej przerwaniu brama zatrzymuje się i zaczyna się otwierać (lub zamykać albo pozostaje zatrzymana),
- a także dzięki wbudowanej czułości na przeszkody mechaniczne: gdy brama uderzy w przedmiot lub osobę, silniki nie napierają dalej, lecz zatrzymują się i zmieniają kierunek ruchu,
- oraz, co nie mniej ważne, dzięki bezpiecznemu, niskiemu napięciu zasilania silników i akcesoriów wynoszącemu 24 V.
- Po podłączeniu akumulatora awaryjnego w razie awarii zasilania brama może wykonać nawet 10 cykli.
- Po podłączeniu elektrozamka brama jest automatycznie blokowana w pozycji zamkniętej, dzięki czemu skrzydła nie uginają się; docenią to zwłaszcza właściciele dłuższych skrzydeł, powyżej 3 m.
- Po jednokrotnym naciśnięciu przycisku centrala sterująca samodzielnie porusza silnikami między pozycją całkowitego otwarcia i zamknięcia oraz zapisuje położenia krańcowe w pamięci.
- Możliwość przywrócenia ustawień fabrycznych (pilotów nie usuwa się z pamięci w ten sposób).
Kompatybilność wyłącznie z wymienionymi poniżej napędami do bram skrzydłowych:
Centrala sterująca MC424LR10 zawiera centralę sterującą MCA2R10, umieszczoną w standardowej obudowie z tworzywa sztucznego Moonclever. Ma wbudowany odbiornik sygnału radiowego i jest wyposażona w złącze typu SM do podłączenia dodatkowego odbiornika sygnału radiowego (SMXI, OXI, ...) z pilotów (Flor, Era Flor, Era One, Era Inti, ...).
Dzięki technologii 24V nadaje się również do współpracy z systemem solarnym NICE Solemyo, który umożliwia zasilanie także w lokalizacjach bez dostępu do źródła energii elektrycznej. Można również centralę sterującą zasilać z akumulatora awaryjnego NICE PS124, który przez kilka godzin od awarii zasilania umożliwia wykonanie kilku cykli otwierania i zamykania bramy skrzydłowej. W trybie czuwania centrala sterująca z podłączonym odbiornikiem sygnału radiowego zużywa tylko 2 W (przy zasilaniu z akumulatora PS124, lub z systemu solarnego Solemyo, zużycie wynosi zaledwie 0,1 W).
Diagnostyka za pomocą diody LED diagnostycznej.
Po automatycznej ocenie długości skrzydła ustawiane są interwały przyspieszania i zwalniania podczas otwierania i zamykania; można również ustawić siłę, prędkość, otwieranie dla pieszych itp., patrz programowanie centrali sterującej napędu. Wykrywanie przeszkód przez cały czas ruchu skrzydła zapewnia bezpieczną pracę napędów.
Centrala sterująca NICE Moonclever MC424LR10 nadaje się do warunków klimatycznych panujących na Słowacji i spełnia wszystkie europejskie normy bezpieczeństwa.
Akcesoria kompatybilne z centralą NICE Moonclever MC424LR10
Do centrali sterującej zalecamy dokupić kompatybilne akcesoria opcjonalne:
| Co | Dlaczego | Typ |
|---|---|---|
| Lampa sygnalizacyjna | Lampa sygnalizuje ruch bramy, migając — przydaje się przy wyjazdach o ograniczonej widoczności. Ma również wbudowaną antenę, która zwiększa zasięg pilota. | - Era Light (EL24, ELDC) - Lucy (LUCY24) - Moonlight (ML24T) |
| Fotokomórki | Podczas zamykania wykrywają przeszkodę i zatrzymują ruch — brama nie uderzy w samochód ani żadną osobę. | - Era Photocell (EPS, EPM, EPL) - BF - Moon (MOF, MOFO) |
| Nadajnik |
Do zdalnego sterowania bramą. |
- FloR (Flo2R-s, Flo4R-s) |
| Odbiornik | Nie jest niezbędny do zdalnego sterowania bramą, ponieważ centrala sterująca NICE-MCA2R10 ma już wbudowany jeden odbiornik. | - OXI - SMXI |
| Antena | Dla zwiększenia zasięgu pilota. | - wbudowana w lampę sygnalizacyjną ML24T, EL24, ELDC - sama antena ABFKIT, lub ABF |
| Klawiatura | Jeśli zapomnisz pilota lub odwiedza Cię wiele pojazdów albo osób i nie chcesz każdemu dawać pilota ani otwierać bramy ręcznie. | - EDSWG |
Instrukcja do centrali sterującej NICE Moonclever MC424LR10
Instrukcja obsługi centrali NICE Moonclever MC424LR10 jest obecnie dostępna do pobrania tylko w języku angielskim:
Instrukcja do centrali sterującej NICE Moonclever MC424LR10
Montaż centrali sterującej NICE Moonclever MC424LR10

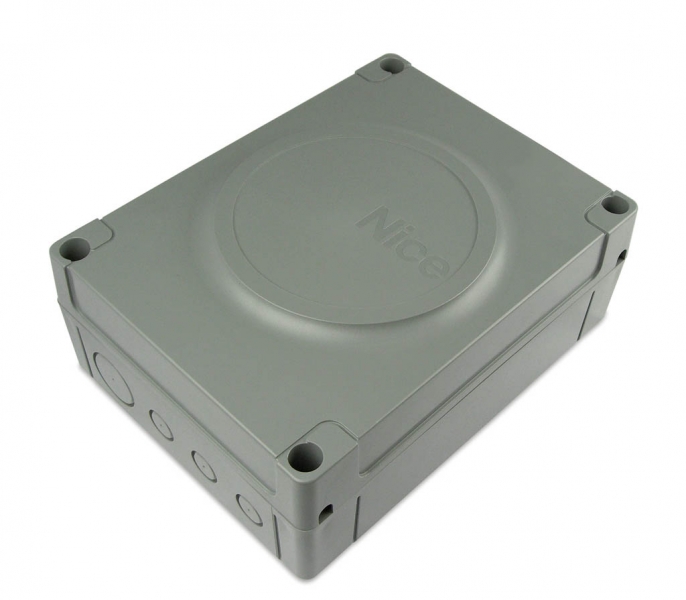

Montaż centrali sterującej w standardowej skrzynce montażowej Moonclever polega na przymocowaniu jej czterema śrubami:
 |
 |

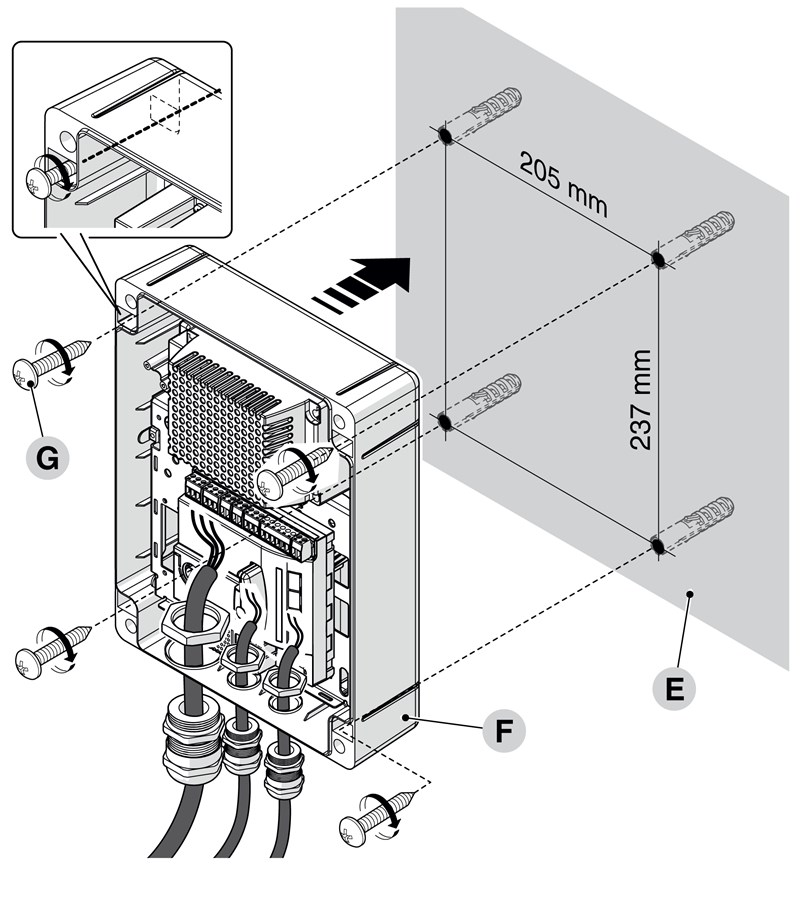

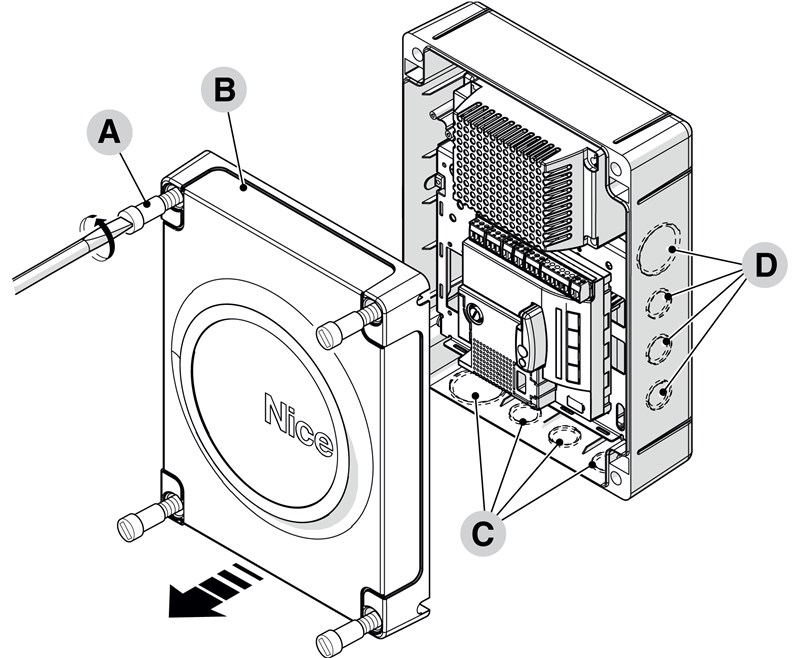

| 1. Odkręć plastikowe śruby pokrywy | 2. Przymocuj obudowę centrali do czterech kołków rozporowych |
|---|

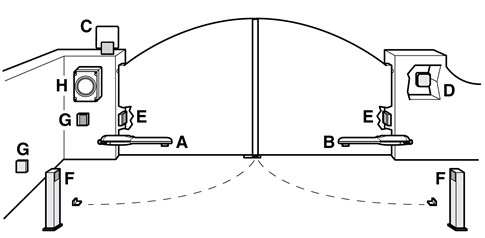

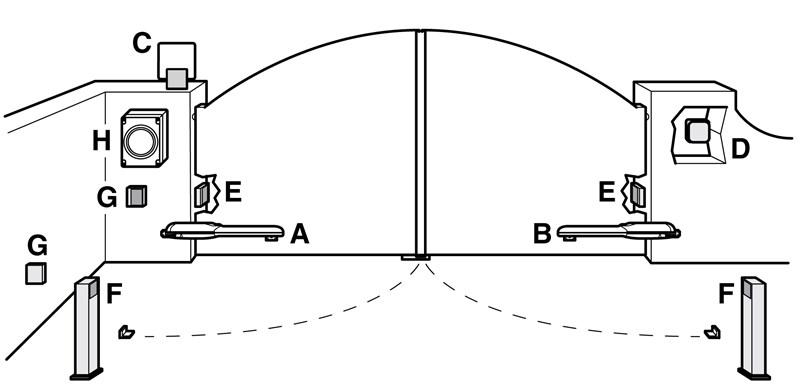

Typowa (opcjonalna) konfiguracja podłączenia centrali sterującej napędu z akcesoriami wygląda następująco:
Lista akcesoriów
|
|
Uwaga dotycząca fotokomórek:
| 5. | FOTO | Fotokomórki nie działają podczas otwierania; podczas zamykania bramy ich przerwanie uruchamia ruch w przeciwnym kierunku, czyli otwieranie. |
|---|---|---|
| 6. | FOTO1 | Fotokomórki zatrzymują ruch bramy zarówno podczas otwierania, jak i zamykania. |
| 7. | FOTO2 | Fotokomórki nie działają podczas zamykania; podczas otwierania bramy ich przerwanie uruchamia ruch w przeciwnym kierunku, czyli zamykanie. |
Podłączenie centrali sterującej NICE Moonclever MC424LR10
Przed podłączaniem, odłączaniem i zmianą podłączeń pamiętaj o napędu zarówno zasilania sieciowego, jak i urządzeń dodatkowych, odłączając zasilanie wyłącznikiem nadprądowym, wyjmując bezpiecznik zasilania, ewentualnie odłączając akumulator awaryjny. Poczekaj, aż zgasną wszystkie diody LED.

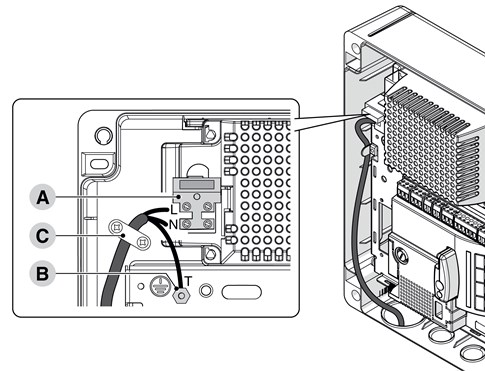

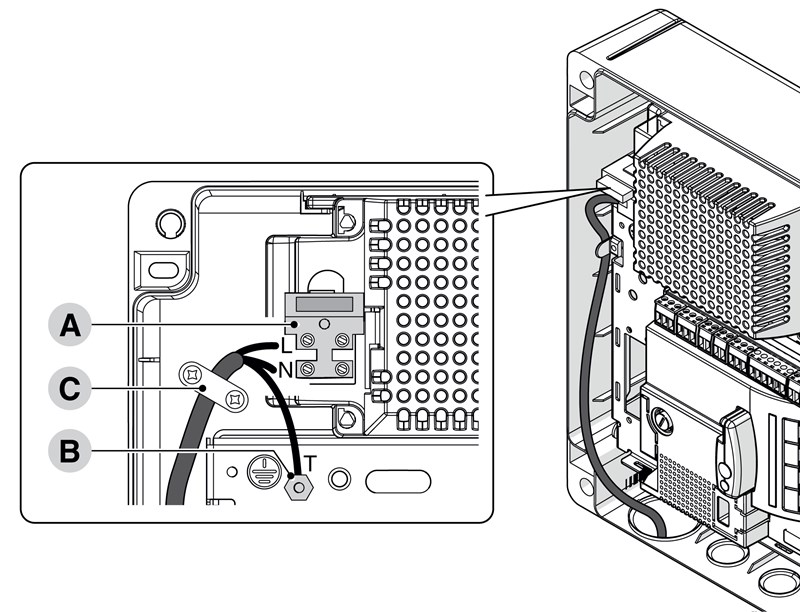

...do sieci
Aby napęd działał prawidłowo, wystarczy podłączyć do centrali sterującej napędu zasilanie elektryczne.
- Odkręć uchwyt przewodów C
- Podłącz przewód fazowy do listwy zaciskowej A do zacisku oznaczonego L
- Podłącz przewód neutralny do listwy zaciskowej A, do zacisku oznaczonego N
- Przykręć przewód ochronny do punktu B oznaczonego T

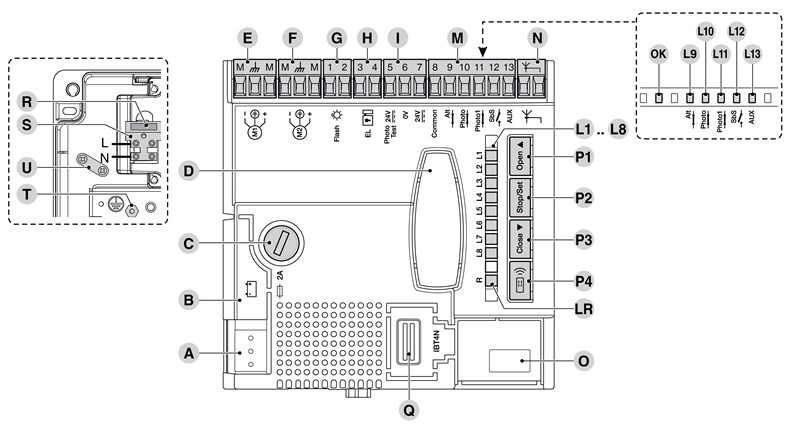

...urządzeń dodatkowych
Do centrali sterującej można podłączyć następujące urządzenia dodatkowe:
| A. | Złącze zasilania 24 V |
|---|---|

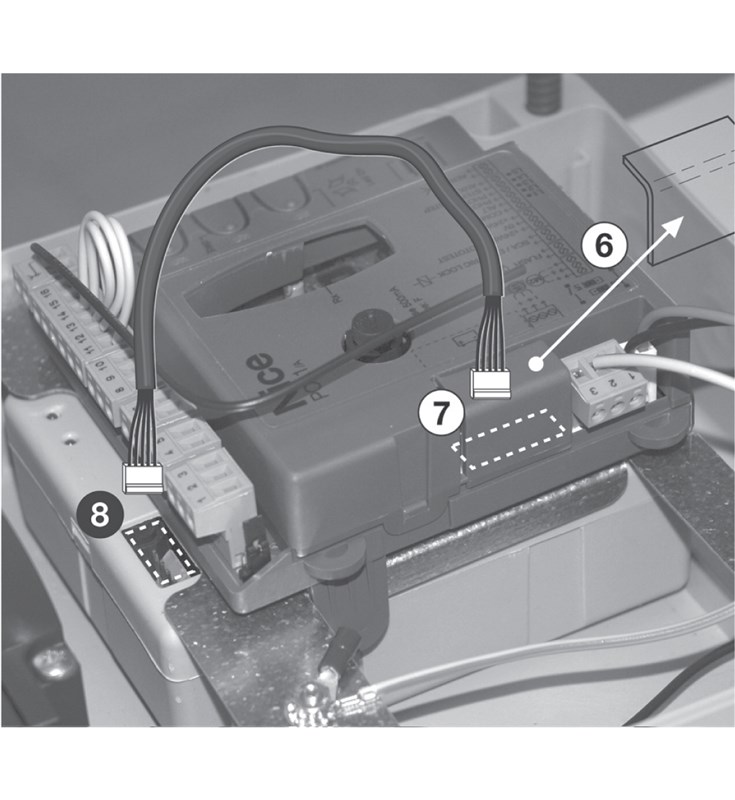

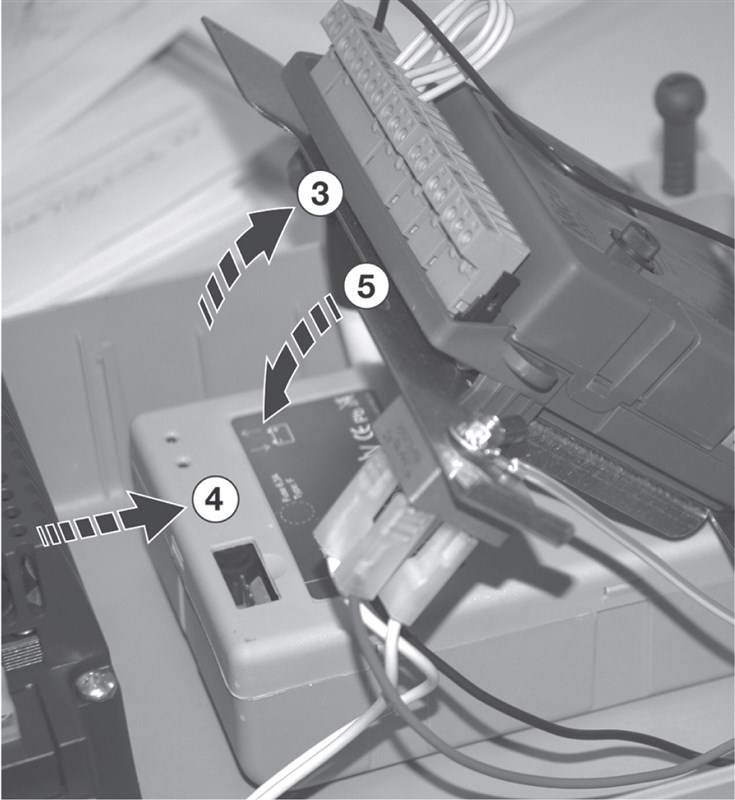

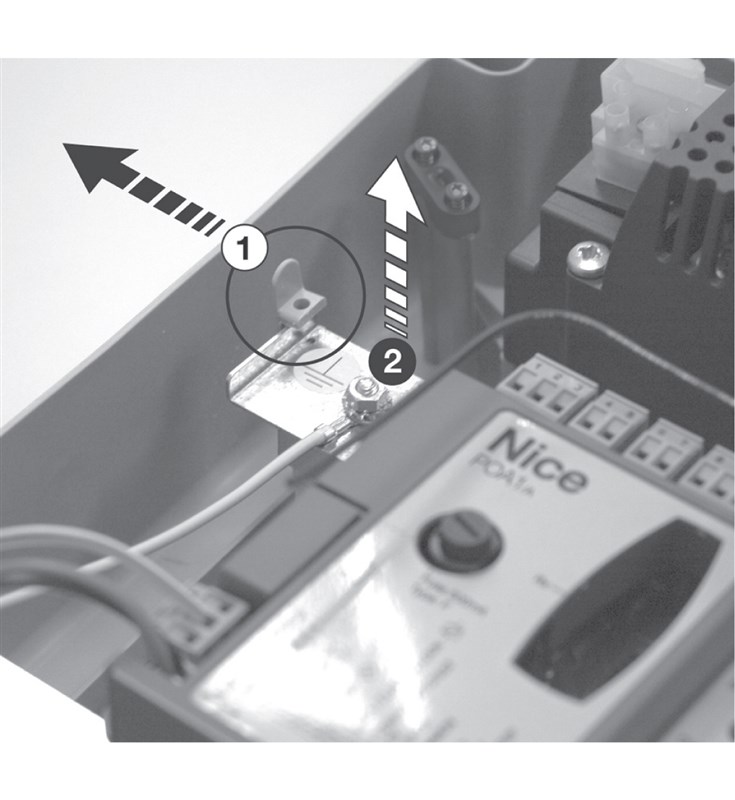

| B. | Złącze do podłączenia akumulatora awaryjnego NICE PS124, lub systemu solarnego NICE Solemyo. |
| C. | Bezpiecznik centrali sterującej typu F 2A |
| D. | Złącze NICE SM do odbiornik sygnału radiowego (np. SMXI, OXI) |
| E. | Podłączenie silnika głównego M1 (uruchamia się jako pierwszy podczas zamykania; jeśli nie zostanie podłączony, centrala automatycznie rozpozna bramę jako jednoskrzydłową) |
| F. | Podłączenie silnika dodatkowego M2 (uruchamia się jako pierwszy podczas otwierania) |
| G. | Wyjście na lampę sygnalizacyjną |
| H. | Wyjście wskaźnika stanu bramy, lub elektrozamka (w zależności od ustawienia w programowaniu) |
| I. | Zasilanie 24 V DC akcesoriów, tryb czuwania i FOTOTEST |
| L9...L13. | Diody LED wejść |
| OK | Dioda LED „OK” |
| L1..L8 | Diody LED programowania |
| LR | Dioda programowania pilotów |
| M. | Wejścia do podłączania urządzeń, fotokomórek, przycisków itp. |
| N. | Wejście antenowe (np. ABF, ABFKIT, lub wbudowana w lampie ML24T) |
| O. | Przełączniki wyboru modelu silnika |
| Q. | Złącze IBT4N do diagnostyki i programowania (do użytku profesjonalnego) |
| R. | Bezpiecznik zasilania |
| S. | Listwa zaciskowa zasilania (L=faza, N=przewód neutralny) |
| T. | Podłączenie uziemienia |
| U. | Uchwyt przewodu zasilającego |
| P1,P2,P3 | Przyciski programowania |
| P4. | Przycisk programowania pilotów |

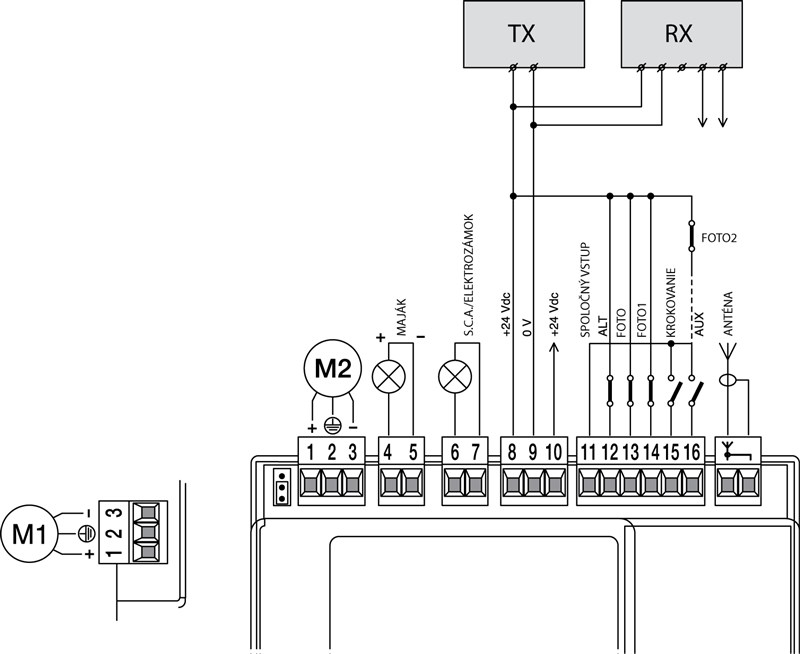

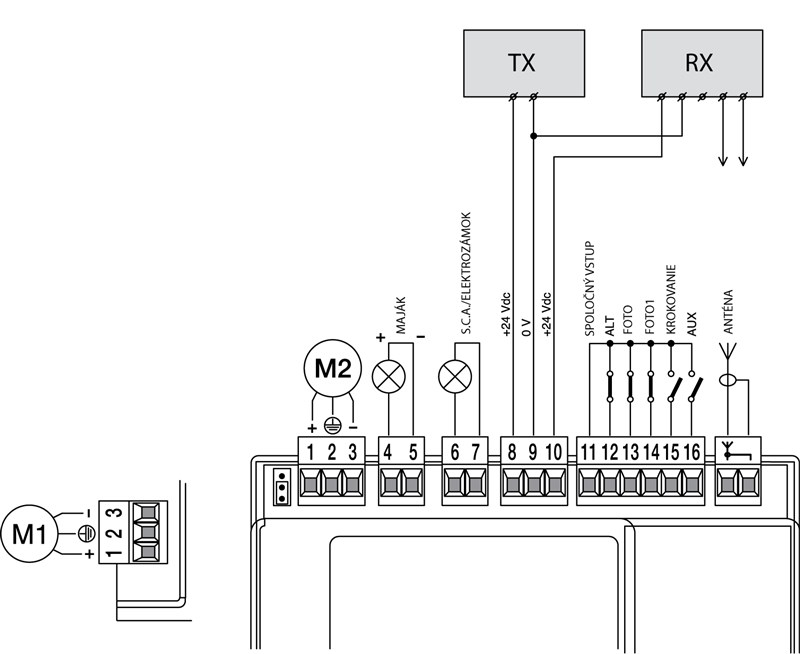

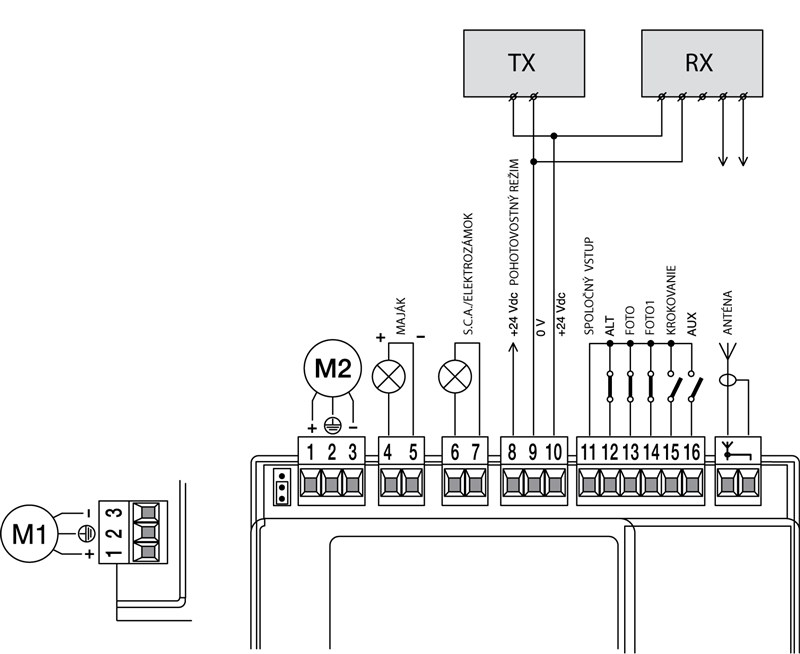

Standardowe schematy połączeń:
Okablowanie do listew zaciskowych centrali sterującej można wykonać na trzy główne sposoby:
| Z trybem czuwania | Bez trybu czuwania | |
|---|---|---|
| Bez FOTOTESTU | Z FOTOTESTEM | |
 |
 |
 |
| Po upływie jednej minuty od ostatniego manewru centrala sterująca przechodzi w tryb oszczędzania energii, wyłączając wszystkie wejścia i wyjścia. Aktywację trybu czuwania sygnalizuje dioda LED OK (LED P1), która miga wolniej (raz na 4 sekundy) niż zwykle (raz na sekundę). Tryb czuwania jest wymagany przy podłączeniu systemu solarnego NICE Solemyo, a także przy podłączeniu akumulatora awaryjnego NICE PS124. | Podłączenie bez trybu czuwania i bez FOTOTESTU. Urządzenie pobiera standardową ilość energii, a manewr zostanie uruchomiony nawet w przypadku awarii jednej z fotokomórek bezpieczeństwa. | FOTOTEST polega na sprawdzeniu prawidłowego działania fotokomórek FOTO, FOTO1 i FOTO2 przed uruchomieniem manewru (tj. każda fotokomórka jest zasilana oddzielnie). Jeśli któraś fotokomórka nie działa prawidłowo, manewr nie zostanie uruchomiony. Jeśli niektóre fotokomórki nie są używane, zacisk należy połączyć z wejściem nr 8 (wejście wspólne). |
Podłączenie z trybem czuwania jest standardowe; jego użycie wyklucza się wyłącznie przy podłączeniu z FOTOTESTEM. Działa to w ten sposób, że podłączony jest albo tryb czuwania, albo FOTOTEST, albo żaden z nich.
Okablowanie poszczególnych zacisków
Centrala sterująca NICE MCA2 centrali NICE Moonclever MC424L umożliwia podłączenie następujących wejść i wyjść urządzeń dodatkowych:
| Wejście | Przeznaczenie | Opis | Typ przewodu |
|---|---|---|---|
| L-N-I | Zasilanie | Główne zasilanie elektryczne. | 3×1,5mm2 |
| 1-3 | Silnik M1 | Zasilanie głównego silnika M1. | 3×1,5mm2 |
| 1-3 | Silnik M2 | Zasilanie dodatkowego silnika M2 (jeśli nie zostanie podłączony, centrala sterująca automatycznie rozpozna bramę jako jednoskrzydłową). | 3×1,5mm2 |
| 4-5 | Lampa ostrzegawcza | Wyjście dla jednej lampy ostrzegawczej NICE LUCY24 (lub NICE ML24T) z jedną 24V 25W żarówką. | 2×1mm2 |
| 6-7 | Wskaźnik bramy S.C.A., lub elektrozamek |
Podłączenie do wskaźnika otwartej bramy S.C.A. 24 Vdc, maksymalnie 5W lub elektrozamek 12Vac, maksymalnie 25VA. |
S.C.A.: 2×0,5mm2 Elektrozamek: 2×1mm2 |
| 8 |
+24 Vdc (plus +) |
Dwa wzajemnie wykluczające się zastosowania: Jeśli nie jest używany ani tryb czuwania, ani funkcja FOTOTEST, to wejście nie jest używane i zamiast niego stosuje się wejście nr 11. |
1×0,5mm2 |
| 9 | 0 Vdc (minus -) |
Zasilanie 0 Vdc (minus) dla akcesoriów | 1×0,5mm2 |
| 10 |
24 Vdc (plus +) |
Zasilanie akcesoriów (24 Vdc, maksymalnie 200mA) jest używane bez trybu czuwania. Jeśli używany jest tryb czuwania, to wejście nie jest używane i zamiast niego stosuje się wejście nr 8. Zasilanie +24 Vdc, maksymalnie 100mA, dla fotokomórek RX (odbiornika) przy użyciu funkcji FOTOTEST; jeśli funkcja FOTOTEST nie jest używana, zasilane są z niego wszystkie fotokomórki. |
1×0,5mm2 |
| 11 | Wejście wspólne | Wejście wspólne dla akcesoriów (+24 Vdc), używane bez trybu czuwania. | 1×0,5mm2 |
| 12 | STOP |
Wejście dla urządzeń zatrzymujących ruch bramy. Można podłączyć następujące urządzenia:
|
1×0,5mm2 |
| 13 | FOTO | Wejście dla urządzeń zabezpieczających, np. fotokomórki, listwy krawędziowe. Przerwanie wiązki podczas manewru spowoduje zmianę kierunku ruchu lub zatrzymanie skrzydła. Podłącza się tu urządzenia normalnie zamknięte. | 1×0,5mm2 |
| 14 | FOTO1 | Wejście dla urządzeń zabezpieczających, np. fotokomórki, listwy krawędziowe. Przerwanie wiązki podczas manewru spowoduje zmianę kierunku ruchu lub zatrzymanie skrzydła. Podłącza się tu urządzenia normalnie zamknięte. | 1×0,5mm2 |
| 15 | Sterowanie krok po kroku | Wejście dla urządzeń sterujących ruchem bramy krok po kroku (patrz Sterowanie ruchem bramy krok po kroku). Można podłączyć urządzenia normalnie otwarte (NO). | 1×0,5mm2 |
| 16 | AUX | Wejście pomocnicze. | 1×0,5mm2 |
| 17-18 | Antena | wejście antenowe odbiornika radiowego. Antena jest standardowo wbudowana w lampę ostrzegawczą, np. NICE ML24T, ewentualnie można zastosować oddzielną antenę zewnętrzną NICE ABFKIT. | Przewód koncentryczny ekranowany: RG58 |

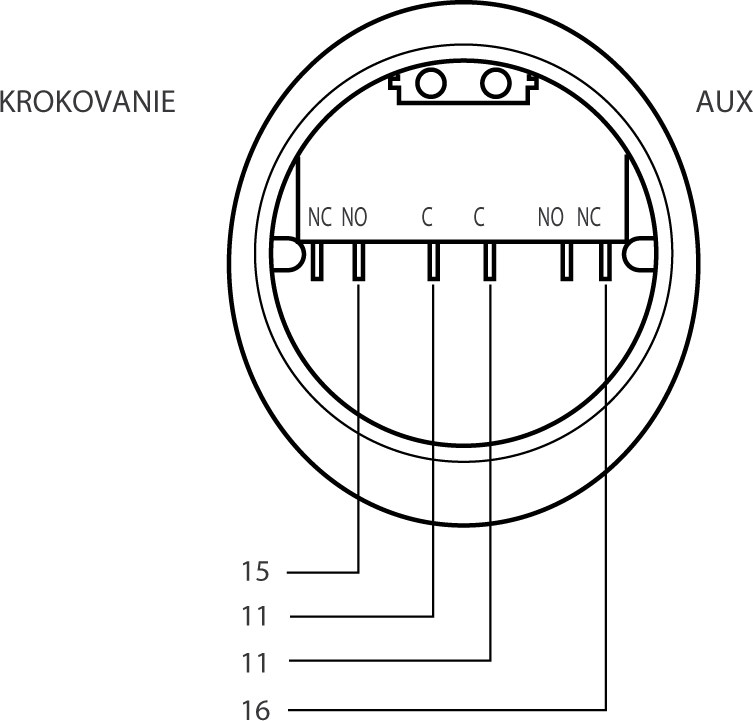

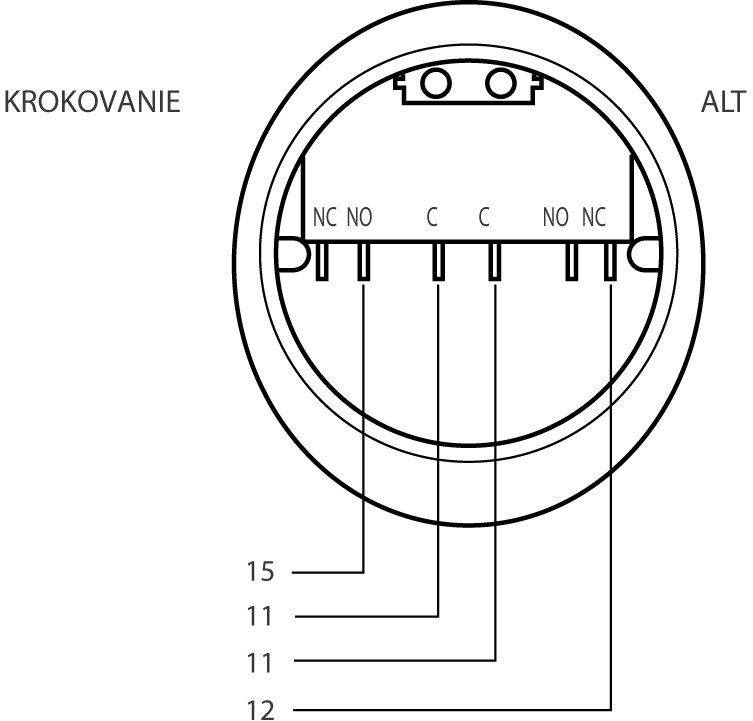

Podłączenie przełącznika kluczykowego
Centrala sterująca NICE Moonclever MC424L jest kompatybilna ze wszystkimi przełącznikami kluczykowymi w naszej ofercie. Podłączenie można wykonać na co najmniej dwa standardowe sposoby:
| STOP i sterowanie krok po kroku | Sterowanie krok po kroku i wejście pomocnicze |
|---|---|
 |
 |
| Przekręcenie klucza w lewo natychmiast zatrzyma ruch bramy. Przekręcenie w prawo uruchamia ruch bramy. Uwaga: aby włączyć tryb czuwania, podłącz ALT do zacisku nr 8 zamiast zacisku nr 11. |
Przekręcenie w lewo wykona polecenie zaprogramowane dla wejścia pomocniczego (częściowe otwarcie jednego skrzydła, częściowe otwarcie obu skrzydeł, otwórz, zamknij, wykonanie FOTO2). Przekręcenie w prawo uruchamia krokowo ruch bramy. |

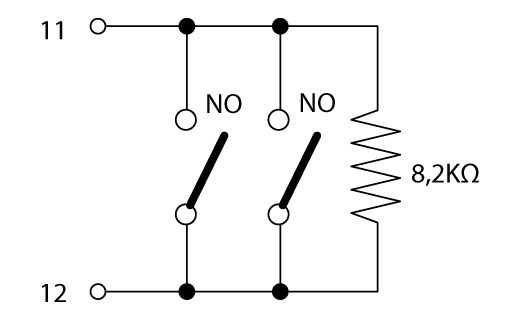

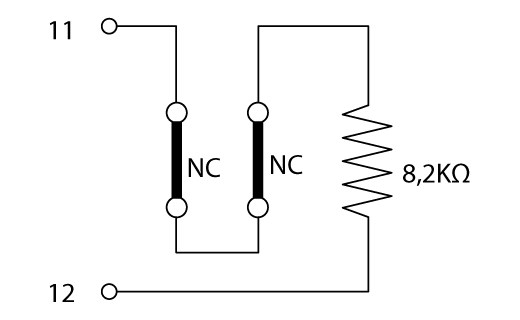

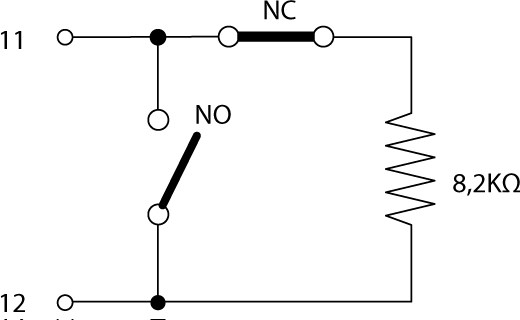

Podłączenie wejścia STOP
Centrala sterująca NICE Moonclever MC424L może być zaprogramowana na dwa sposoby rozpoznawania wejścia STOP:
- Styki normalnie zamknięte (NC) - urządzenia, które po zadziałaniu rozwierają styk, dając w ten sposób centrali sterującej polecenie zatrzymania bramy
- Urządzenia o stałej rezystancji 8,2kΩ (np. listwy bezpieczeństwa) - centrala sterująca monitoruje rezystancję i w przypadku, gdy jej wartość odbiega od standardowej, zatrzymuje ruch bramy. W ten sposób można łączyć styki normalnie zamknięte (NC), styki normalnie otwarte (NO) oraz urządzenia o stałej rezystancji 8,2kΩ (np. listwy bezpieczeństwa) zgodnie z poniższą tabelą:
|
|
Typ pierwszego urządzenia | |||
| NO | NC | 8,2kΩ | ||
|---|---|---|---|---|
| Typ drugiego urządzenia |
NO |  |
 |
|
| NC | |
 |
|
|
| 8,2kΩ | |
|
 |
|

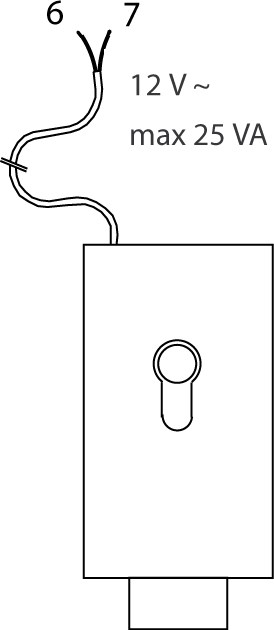

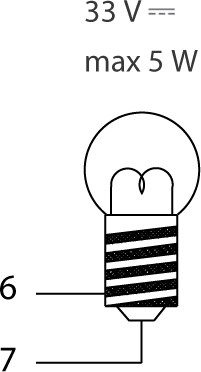

Podłączenie wejścia S.C.A. – kontrolka otwartej bramy lub elektrozamek
Dla tego wejścia można zaprogramować dwa tryby działania:
| 1. Kontrolka otwartej bramy | 2. Elektrozamek |
|---|---|
 |
 |
| Żarówka podłączona do wejścia S.C.A. miga powoli podczas otwierania bramy, a szybko podczas jej zamykania. Gdy brama jest otwarta, żarówka świeci; gdy brama jest zamknięta, żarówka nie świeci. Sposób działania można ustawić. | Ponadto przy każdym otwarciu przez trzy sekundy na elektrozamek wysyłany jest sygnał zwalniający. |

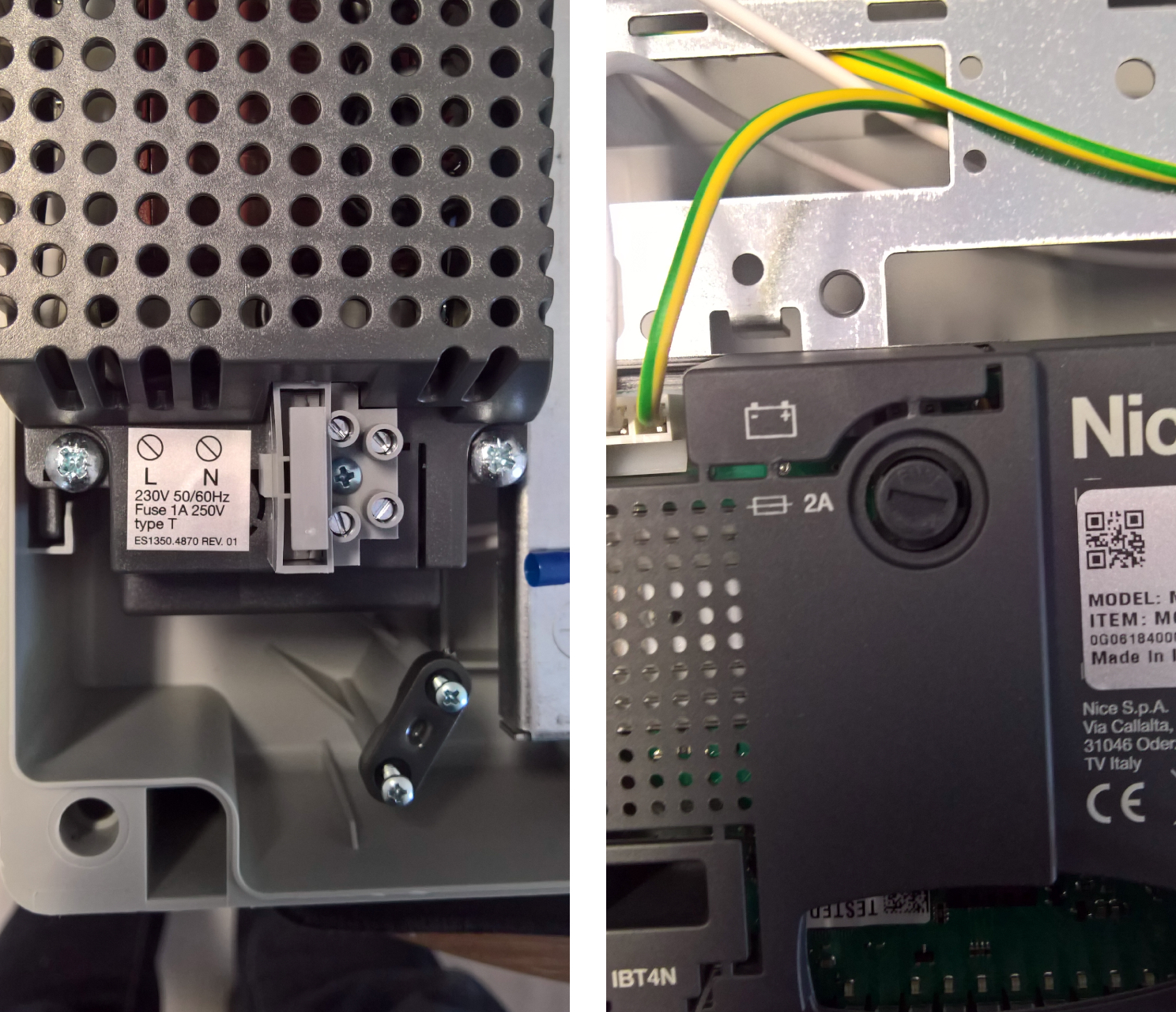

Bezpieczniki centrali sterującej
W napędzie znajdują się dwa bezpieczniki: zasilania (typ: T 1A 250V) oraz centrali sterującej (typ F 2A 250V).
Fotokomórki napędu
W przygotowaniu.
Uruchomienie centrali sterującej
Po podłączeniu centrali sterującej do sieci elektrycznej, wszystkie diody LED powinny szybko migać przez kilka sekund, po czym powinien zostać osiągnięty następujący stan:
- Napięcie ok. 30 Vdc (przy użyciu akumulatora awaryjnego 24 Vdc) na wejściach 9-10.
- Dioda LED P1 miga w odstępach jednosekundowych. Jeśli nastąpiła zmiana na wejściach, dioda mignie szybko dwa razy z rzędu.
- Diody LED styków normalnie zamkniętych (NC) będą świecić, a diody dla styków normalnie otwartych będą zgaszone, patrz rysunek:
Diody będą świecić zgodnie z poniższym kluczem:
Wejście Typ wejścia Stan diody LED STOP STOP NC L1 świeci Stała rezystancja 8,2kΩ L1 świeci FOTO NC L2 świeci FOTO1 NC L3 świeci Sterowanie krok po kroku NO L4 nieświeci AUX NO – Częściowe otwarcie I. L5 nieświeci NO – Częściowe otwarcie II. L5 nieświeci NO – Otwórz L5 nieświeci NO – Zamknij L5 nieświeci NC – Aktywne FOTO2 L5 świeci - Poszczególne diody LED powinny zapalać się i gasnąć w zależności od zmiany stanu podłączonych do nich urządzeń.
- Po naciśnięciu przycisku P2 oba silniki powinny wykonać krótki ruch otwierający, przy czym jako pierwsze powinno poruszyć się skrzydło główne. Przerwij manewr, ponownie naciskając przycisk P2. Jeśli skrzydła nie zaczną się otwierać, pozostaną w miejscu lub zaczną się zamykać, należy zamienić biegunowość silników. Jeśli jako pierwsze poruszy się skrzydło wtórne, ustaw zworkę zgodnie z rysunkiem:
Silnik M2 skrzydła głównego Skrzydło główne, silnik M1
Rozpoznawanie ruchu skrzydeł bramy
Aby brama działała prawidłowo (w szczególności, aby obliczyć drogę przyspieszania i zwalniania oraz częściowego otwarcia), centrala sterująca musi samodzielnie ustalić długość łuku otwierania skrzydeł bramy. Podczas tej operacji napędy poruszają skrzydłami bramy od jednego ogranicznika do drugiego, ustalając zakres otwierania bramy.
Uwaga: Jeśli etap rozpoznawania ruchu skrzydeł bramy został już przeprowadzony, przed ponownym rozpoznawaniem należy skasować pamięć centrali sterującej.
Przed rozpoczęciem rozpoznawania ruchu skrzydeł bramy sprawdź, czy urządzenia podłączone do wejść STOP, FOTO i FOTO1 działają prawidłowo i są poprawnie podłączone. Jeśli którekolwiek z nich zostanie aktywowane podczas rozpoznawania, należy ponownie rozpocząć cały proces. Skrzydła bramy powinny znajdować się mniej więcej w połowie otwarcia. Można to uzyskać, odblokowując napędy, ręcznie przesuwając skrzydła do pozycji półotwartej, a następnie ponownie je blokując. Po zablokowaniu silnika zawsze przesuń ręcznie skrzydło o kawałek, aby silnik zaskoczył. Zasadniczo położenie skrzydeł przed rozpoznawaniem nie ma znaczenia.
Pierwsze uruchomienie centrali sterującej (lub rozpoznawanie po resecie)
- Ustaw/sprawdź przełączniki wyboru modelu napędu zgodnie z tabelą 2.6 w instrukcji centrali sterującej.
Uwaga: tj. silnik WG2024: 1 w górę, 2 w dół, 3 w górę, 4 w górę; WG3524: 1 w dół, 2 w dół, 3 w górę, 4 w górę; TOO3024: 1 w górę, 2 w dół, 3 w dół, 4 w górę; TOO4524: 1 w dół, 2 w dół, 3 w dół, 4 w górę; model nieokreślony: 1 w dół, 2 w górę, 3 w górę, 4 w górę - Ręcznie odblokuj skrzydła i ustaw je w położeniu pośrednim (otwarcie na ok. 45°), ponownie zablokuj napędy i lekko pociągnij skrzydła, aby silniki zaskoczyły.
- Na centrali sterującej naciśnij jednocześnie drugi przycisk (STOP/SET) i trzeci przycisk (CLOSE). Gdy skrzydła zaczną się poruszać, zwolnij przyciski.
- Skrzydła wykonają następującą sekwencję (rozpoznawanie ich ruchu można w dowolnym momencie przerwać, naciskając przycisk STOP):
- Oba skrzydła nieznacznie się otworzą.
Uwaga: Jeśli poruszą się w przeciwnym kierunku, tj. nieznacznie się zamkną, należy przerwać manewr, naciskając przycisk STOP, odłączyć centralę sterującą od zasilania i zamienić biegunowość w obu silnikach. Jeśli jedno skrzydło zacznie się otwierać, a drugie zamykać, należy zamienić biegunowość tylko w silniku, który zaczął się zamykać. Zmiana biegunowości polega na zamianie przewodów podłączonych do zacisków + (plus) i - (minus) w trójzaciskowym złączu danego silnika. - Dolne skrzydło całkowicie się zamknie.
Uwaga: Jeśli zacznie się poruszać niewłaściwe skrzydło (tj. górne), należy przerwać manewr, naciskając przycisk STOP, odłączyć centralę sterującą od zasilania i zamienić miejscami całe trójzaciskowe złącza silników M1 i M2. - Górne skrzydło całkowicie się zamknie.
- Górne skrzydło zacznie się otwierać, a chwilę później także dolne.
Uwaga: Czas opóźnienia można zmienić w ustawieniach programowania; patrz rozdział 5.2.2, dioda L6 „Opóźnienie skrzydła”. - Oba skrzydła całkowicie się otworzą.
- Dolne skrzydło zacznie się zamykać, a chwilę później także górne.
- Skrzydła całkowicie się zamkną, a centrala sterująca zapisze ich położenia krańcowe w pamięci.
- Gotowe.
Wszystkie opisane wyżej etapy muszą przebiegać kolejno, bez ingerencji użytkownika. Jeśli któryś etap nie przebiega prawidłowo, zatrzymaj go, naciskając przycisk P1, i w razie potrzeby zmień ustawienia oraz powtórz proces.

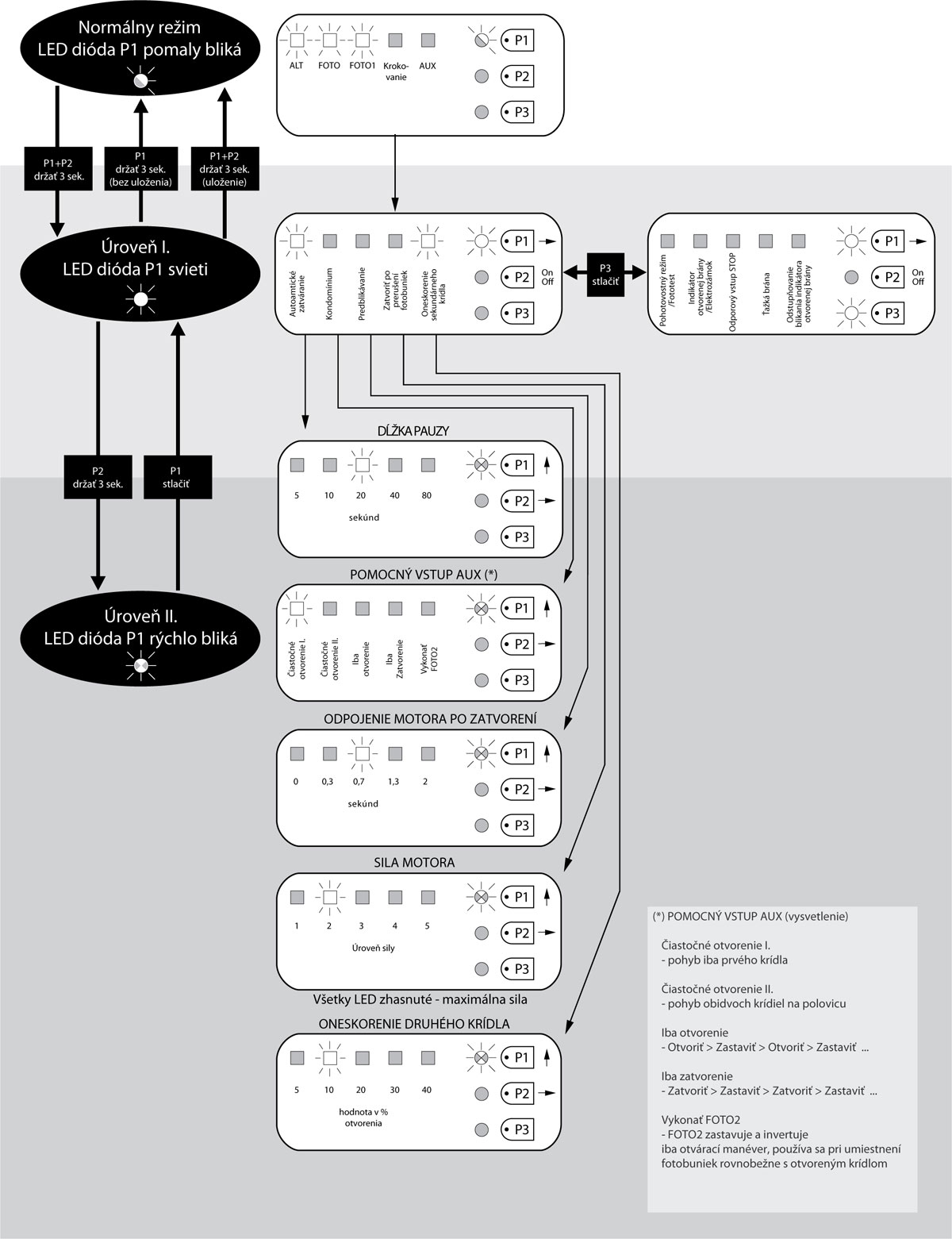

Programowanie centrali sterującej napędu
Centrala sterująca MC424L umożliwia zaprogramowanie kilku funkcji, zarówno włączanie i wyłączanie funkcji za pomocą programowania poziomu I., jak i ustawianie parametru domyślnego za pomocą programowania poziomu II..
Programowanie może na pierwszy rzut oka wydawać się nieco skomplikowane i niezrozumiałe, ale gdy poznasz dwie podstawowe zasady, z łatwością odnajdziesz się w menu.
Podstawą jest zrozumienie, że programowanie odbywa się za pomocą trzech przycisków (P1, P2 i P3), odpowiadających im diod LED (P1, P2 i P3) oraz diod sygnalizacyjnych L1, L2, L3, L4 i L5.
Funkcje poszczególnych przycisków i sygnalizacja diod zależą od poziomu programowania, na którym się znajdujesz.

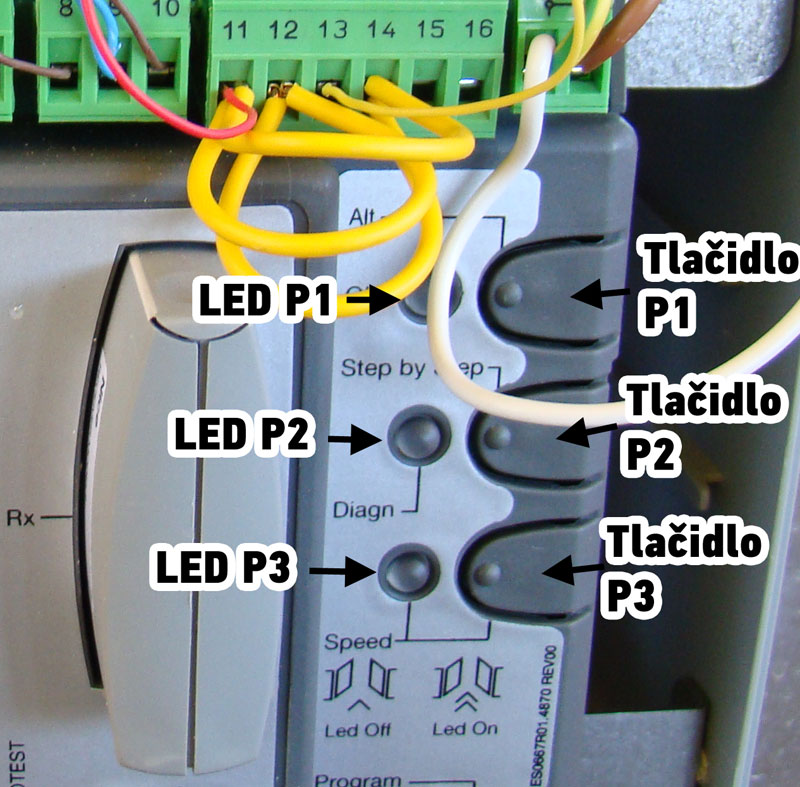

Centrala sterująca MCA2 ma trzy przyciski do sterowania i programowania napędu:
 |
Przycisk |
|---|---|
| P1 | |
| P2 | |
| P3 |
Centrala sterująca umożliwia zaprogramowanie 1 funkcji bezpośredniej i 10 funkcji włączanych/wyłączanych oraz 5 funkcji regulowanych (z czego na wejściu pomocniczym AUX dostępnych jest kolejnych 5 funkcji włączanych/wyłączanych):
Funkcja bezpośrednia
Jest jedna funkcja bezpośrednia, a mianowicie ustawianie prędkości ruchu bramy, którą w normalnym trybie pracy (tj. nie w trybie programowania) zmienia się, naciskając przycisk P3:
| Funkcja | Włączona (dioda P3 świeci) | Wyłączona (dioda P3 nie świeci) |
|---|---|---|
| Prędkość ruchu | duża prędkość (ustawienie domyślne) | mała prędkość |
Funkcje włączane/wyłączane
Jest 10 funkcji włączanych/wyłączanych, które ustawia się w ramach programowania poziomu I. (wartości domyślne wyróżniono pogrubieniem):
| Funkcja | Włączona (dioda świeci) | Wyłączona (dioda nie świeci) |
|---|---|---|
| Automatyczne zamykanie | Po upływie ustawionego czasu pauzy brama zacznie zamykać się automatycznie. | Brama porusza się wyłącznie po otrzymaniu polecenia za pomocą pilota, za pomocą przełącznika kluczykowego, przycisku itp. |
| Tryb osiedlowy | Przydatny, gdy z napędu korzysta wielu użytkowników, których polecenia mogą kolidować, np. jedna osoba rozpoczyna otwieranie, a druga również chce otworzyć bramę; ponieważ brama już się otwiera, zaczyna się ona zamykać itp. Po pierwszym poleceniu otwarcia wszystkie kolejne polecenia są ignorowane aż do całkowitego otwarcia bramy. | Sterowanie bramą odbywa się w trybie krokowym: Otwórz > Zatrzymaj > Zamknij > Zatrzymaj > Otwórz |
| Wstępne miganie | Lampa sygnalizacyjna miga przez 3 sekundy, a dopiero potem brama zaczyna się poruszać. | Ruch bramy rozpoczyna się od razu, równocześnie z miganiem lampy sygnalizacyjnej. |
| Zamykanie po przerwaniu wiązki fotokomórek | Funkcja ma zastosowanie tylko wtedy, gdy włączono automatyczne zamykanie.. Po przejechaniu przez fotokomórki (tj. po przerwaniu i ponownym przywróceniu wiązki fotokomórek) brama zacznie zamykać się już po 4 sekundach, np. po wyjeździe pojazdu. | Brama zacznie się zamykać dopiero po upływie ustawionego czasu pauzy automatycznego zamykania. |
| Opóźnienie drugiego skrzydła | Ustawia, czy drugie skrzydło zacznie się poruszać z opóźnieniem. Ma to sens, gdy jedno skrzydło mogłoby podczas ruchu ocierać o drugie. Również w przypadku zastosowania elektrozamka. Opóźnienie można ustawić procentowo w programowaniu poziomu II. | Oba skrzydła zaczną poruszać się jednocześnie. |
| Tryb czuwania/Test fotokomórek |
Aktywuje wyjście na zacisku nr 8: Włączony tryb czuwania, albo włączony test fotokomórek. Aktywna może być tylko jedna funkcja; wybór funkcji zależy od zastosowanego prawidłowego schematu połączeń. |
Dezaktywuje wyjście na zacisku nr 8: Wyłączony tryb czuwania i wyłączony test fotokomórek. |
| Sygnalizator otwartej bramy/Elektrozamek | Wyjście na zaciskach 6–7 będzie działać jako wyjście dla elektrozamków, co oznacza, że podczas pierwszych trzech sekund otwierania bramy zamek będzie zwalniany. | Wyjście na zaciskach 6–7 będzie działać jako wyjście dla sygnalizatora otwartej bramy. Można ustawić sposób migania; patrz programowanie poziomu I. Sposób migania sygnalizatora otwartej bramy |
| Rezystancyjne wejście STOP | Połączenie między wejściem wspólnym a wejściem STOP będzie miało stałą rezystancję 8,2 kΩ? (+25% -25%), np. dla listew bezpieczeństwa. Więcej informacji: Wejście STOP. | Do wejścia STOP można podłączać urządzenia normalnie zamknięte (NC), które po przerwaniu obwodu natychmiast zatrzymają ruch bramy. |
| Ciężka brama | Napędy będą traktować bramę jako ciężką, co oznacza, że centrala odpowiednio dostosuje przyspieszanie i zwalnianie ruchu. | Centrala będzie traktować bramę jako lekką. |
| Sposób migania sygnalizatora otwartej bramy | Żarówka podłączona do wejścia S.C.A. miga nieregularnie podczas otwierania bramy – im bliżej pełnego otwarcia, tym szybciej miga; im bliżej zamknięcia, tym wolniej. | Żarówka podłączona do wejścia S.C.A. miga powoli podczas otwierania bramy, a szybko podczas zamykania. Gdy brama jest otwarta, żarówka świeci; gdy brama jest zamknięta, żarówka nie świeci. |

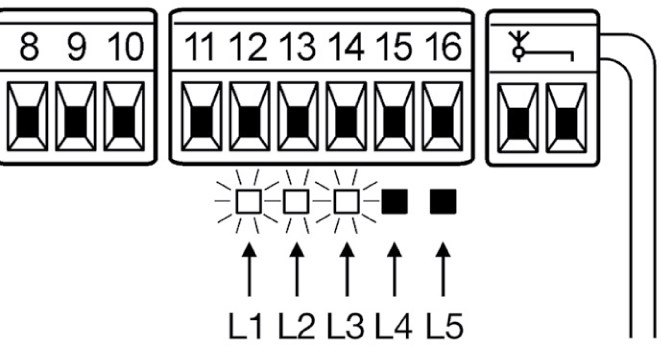

Funkcje konfigurowalne
Dostępnych jest 5 funkcji konfigurowalnych (wartości domyślne wyróżniono pogrubieniem):
| L1 świeci | L2 świeci | L3 świeci | L4 świeci | L5 świeci | żadna nie świeci |
|---|---|---|---|---|---|
| Czas pauzy – Ustawia czas, po którym brama ma się zamknąć po otwarciu. Ma zastosowanie tylko przy aktywnym automatycznym zamykaniu. | |||||
| 5 sekund | 10 sekund | 20 sekund | 40 sekund | 80 sekund | – |
| Wejście pomocnicze AUX – Włącza lub wyłącza 5 dodatkowych funkcji. | |||||
| Otwarcie częściowe I – otwiera tylko całe skrzydło główne | Otwarcie częściowe II – otwiera oba skrzydła do połowy | Tylko otwieranie – przełącza polecenia w sekwencji Otwórz > Zatrzymaj > Otwórz | Tylko zamykanie – przełącza polecenia w sekwencji Zamknij > Zatrzymaj > Zamknij | Fotokomórki FOTO2 – aktywuje funkcję fotokomórek FOTO2 | Wejście AUX (zacisk nr 16) nie jest używane |
| Odłączenie silnika po zamknięciu – Po dojściu do ogranicznika krańcowego podczas zamykania silnik jeszcze przez chwilę naciska, aby dokładnie domknąć bramę. Ta funkcja ustawia czas cofania, aby silnik nie naciskał na skrzydła również po zamknięciu bramy. | |||||
| brak odłączenia | 0,3 sekundy | 0,7 sekundy | 1,3 sekundy | 2 sekundy | – |
| Siła silnika – Silniki są wrażliwe na tarcie, wiatr i wahania napięcia w sieci elektrycznej. Dlatego przy podwyższonych wartościach tych czynników mogą wykrywać przeszkodę, nawet jeśli jej nie ma. Zwiększenie siły eliminuje to ryzyko. | |||||
| Niska siła | Niższa siła | Średnia siła | Większa siła | Wysoka siła | Najwyższa siła |
| Opóźnienie drugiego skrzydła – Ustawia procentowo opóźnienie drugiego skrzydła. Procenty są obliczane na podstawie standardowej drogi pokonywanej przez skrzydło. | |||||
| 5% | 10% | 20% | 30% | 40% | – |
Programowanie – poziom I.
Warunkiem jest, aby centrala znajdowała się w trybie normalnym, co można sprawdzić, obserwując, czy dioda LED P1 miga powoli a Dioda LED P3 nie świeci.
Do programowania poziomu I. dostaniesz się naciskając i przytrzymując przyciski P1+P2 przez 3 sekundy, aż wszystkie diody LED zaczną migać. Dioda LED P1 przestanie migać i zacznie świecić. Brawo, znajdujesz się w programowaniu poziomu I. na „Ekranie I". Na „Ekran II” dostaniesz się naciskając przycisk P3 i tak samo z powrotem na „Ekran I". To, na którym „Ekranie” się znajdujesz, poznasz po stanie diody LED P3, patrz tabela.
| Ekran I | ||||
|---|---|---|---|---|
| LED P1 świeci, LED P3 nie świeci | ||||
| L1 | L2 | L3 | L4 | L5 |
| Automatyczne zamykanie | Tryb osiedlowy | Wstępne miganie | Zamknij po przerwaniu wiązki fotokomórek | Opóźnienie skrzydła pomocniczego |
| Ekran II | ||||
| LED P1 świeci, LED P3 również świeci | ||||
| L1 | L2 | L3 | L4 | L5 |
| Tryb czuwania/Test fotokomórek | Wskaźnik otwartej bramy/Zamek elektromagnetyczny | Rezystancyjne wejście STOP | Ciężka brama | Stopniowanie migania wskaźnika otwartej bramy |
Naciskając przycisk P1 przesuwasz się po diodach LED w prawo. Po dojściu do piątej diody L5, zaczniesz ponownie od pierwszej diody L1, czyli jakbyś cyklicznie zmieniał wybór. Aktualnie podświetlona dioda będzie migać. Jeśli miganie jest krótkie, funkcja jest nieaktywna, jeśli miganie jest dłuższe , funkcja jest aktywna. Przełączasz między krótkim a dłuższym miganiem jednokrotnym naciśnięciem przycisku P2.
Po ustawieniu wszystkich wartości na żądane miganie (a tym samym aktywacji lub dezaktywacji funkcji), naciskając i przytrzymując przyciski P1+P2 przez 3 sekundy, zapiszesz ustawienia i powrócisz do normalnego trybu.
Ewentualnie, jeśli wszystko ci odpowiada i nie chcesz niczego zmieniać, albo wracasz z programowania poziomu II, lub po prostu chcesz zakończyć programowanie bez zapisywania, po prostu naciśnij i przytrzymaj przycisk P1 przez 3 sekundy.
Ponadto możesz wejść do programowania poziomu II. naciskając i przytrzymując przycisk P2 przez 3 sekundy. Najpierw jednak musisz wybrać funkcję, której parametr chcesz zmienić.
Programowanie poziomu II.
Warunkiem jest, aby centrala znajdowała się w trybie programowania poziomu I. na „Ekranie I”, co sprawdzisz, upewniając się, że dioda LED P1 świeci a dioda LED P3 nie świeci.
Wybierz funkcję, którą chcesz zmienić:
| L1 | L2 | L3 | L4 | L5 |
|---|---|---|---|---|
| Długość przerwy | Wejście pomocnicze AUX | Wyłączenie silnika po zamknięciu | Siła silnika | Opóźnienie drugiego skrzydła |
Ustaw się na wybranej diodzie, naciskając wielokrotnie przycisk P1, podobnie jak w programowaniu poziomu I. Do programowania poziomu II. dostaniesz się naciskając i przytrzymując przycisku P2 przez 3 sekundy. Dioda LED P1 przestanie świecić i zacznie szybko migać. Hurra, jesteście w programowaniu poziomu II.
Kolejnymi pojedynczymi naciśnięciami przycisku P2 ustawicie żądaną wartość parametru, a następnie naciśnijcie jeden raz przycisk P1 aby wrócić do programowania poziomu I.
Aby zapisać ustawienia, musicie jeszcze nacisnąć i przytrzymać przyciski P1+P2 przez 3 sekundy (w programowaniu poziomu I.).
Aby wyjść bez zapisywania ustawień, naciśnijcie i przytrzymajcie 3 sekundy tylko przycisk P1.
To nie jest aż takie skomplikowane, prawda? Zasada polega na zrozumieniu, że choć cały czas widzicie 5 diod i 3 przyciski, to dzięki sygnalizacji diod P1 i P2 wiecie, w którym miejscu się znajdujecie. Może pomoże tabela możliwych stanów:
| Dioda LED P1 | ||||
|---|---|---|---|---|
| Świeci | Miga | Miga szybko | ||
| Dioda LED P3 |
Nie świeci | Programowanie poziomu I. "Ekran I" |
Normalny tryb |
Programowanie poziomu II. |
| Świeci |
Programowanie poziomu I. |
- | - | |
Dla lepszego zobrazowania cały schemat programowania (kliknij, aby otworzyć w pełnym rozmiarze):
Jeśli nie wiecie, jak sobie poradzić, śmiało skontaktujcie się z naszą pomocą techniczną do napędów NICE.
Podłączanie dodatkowych urządzeń zewnętrznych do napędu
|
Jeśli do napędu trzeba podłączyć dodatkowe urządzenia wymagające zewnętrznego zasilania (np. oświetlenie sygnalizacyjne, przełącznik kluczykowy, czytniki kart, itp.), podłączcie urządzenie zgodnie z informacjami obok. Napięcie wyjściowe wynosi od 30 Vdc -30% do +50% (przy użyciu akumulatora awaryjnego 24Vdc), przy maksymalnym prądzie 200mA. |
||||||||||||
Funkcje specjalne centrali sterującej
Kasowanie pamięci (reset) centrali sterującej NICE MC424LR10
Uwaga: ta procedura kasuje tylko pamięć centrali sterującej; zapisane w niej piloty pozostaną.
- Naciśnijcie jednocześnie i przytrzymajcie pierwszy przycisk (OPEN) oraz drugi (CLOSE)
- Gdy wszystkie diody LED L1..L8 zaczną migać (po ok. 3-4 sekundach), puśćcie przyciski
- Odczekajcie 5 sekund, a centrala sterująca powróci do ustawień fabrycznych.
Aby sprawdzić, czy pamięć została prawidłowo skasowana, odłączcie centralę sterującą od sieci elektrycznej (lub wyjmijcie bezpiecznik zasilania F1) i poczekajcie, aż zgasną wszystkie diody LED. Po ponownym podłączeniu do sieci powinny w przypadku całkowitego skasowania pamięci wszystkie diody LED migać przez około sześć sekund. Jeśli diody LED migały tylko przez trzy sekundy, prawdopodobnie kasowanie nie powiodło się i należy je powtórzyć.
Rozwiązywanie problemów z napędem
Jeśli coś jest dla Was niezrozumiałe lub macie inny problem, śmiało skontaktujcie się z naszą pomocą techniczną do napędów NICE.
W zależności od rodzaju problemu
Podczas montażu (lub w przypadku awarii napędu) mogą wystąpić niektóre z poniższych problemów:
|
Problem |
Możliwe rozwiązanie |
|---|---|
|
Żadna dioda LED nie świeci |
Sprawdźcie, czy centrala sterująca jest zasilana. Możecie to sprawdzić, mierząc napięcie na wejściach 9-10 na listwie zaciskowej; powinno wynosić około 30Vdc lub 24Vdc przy zasilaniu z akumulatora. Spróbujcie sprawdzić oba bezpieczniki i w razie potrzeby wymieńcie je na nowe o takich samych parametrach. |
|
Dioda LED P1 miga regularnie, ale stan diod LED L1–L5 nie odpowiada podłączonym urządzeniom |
Na chwilę odłączcie centralę sterującą od sieci elektrycznej (lub wyjmijcie bezpiecznik zasilania F1) i poczekajcie, aż zgasną wszystkie diody LED; być może centrala utknęła w trybie programowania. Następnie sprawdźcie wszystkie podłączenia urządzeń do wejść 11–16. Możecie odłączyć je wszystkie i ponownie podłączać po kolei, metodą eliminacji. |
|
Dioda LED P1 miga co 4 sekundy |
Centrala sterująca znajduje się w trybie czuwania |
|
Faza rozpoznawania ruchu skrzydła nie chce się uruchomić |
Faza rozpoznawania ruchu skrzydła uruchamia się tylko wtedy, gdy nie została jeszcze przeprowadzona albo gdy pamięć została skasowana. Jeśli ruch bramy został nieprawidłowo rozpoznany, trzeba najpierw wymazać pamięć. |
|
Faza rozpoznawania ruchu skrzydła nie była jeszcze nigdy przeprowadzana, a mimo to nie chce się uruchomić lub działa nieprawidłowo |
Najpierw sprawdź, czy wszystkie podłączone urządzenia oraz urządzenia zabezpieczające działają prawidłowo. Upewnij się, czy podczas rozpoznawania ruchu skrzydła nie uruchamia się któreś z urządzeń. Przed rozpoczęciem rozpoznawania diody LED styków muszą świecić prawidłowo a dioda LED P1 musi migać raz na sekundę. |
|
Faza rozpoznawania ruchu skrzydła przebiegła prawidłowo, ale napęd się nie uruchamia |
Sprawdź, czy diody LED urządzeń zabezpieczających FOTO, FOTO1 i ewentualnie FOTO2 (jeśli są podłączone), a także diody LED urządzeń Sterowanie krok po kroku i wejścia pomocniczego AUX są włączone podczas wydawania polecenia ruchu. Jeśli funkcja FOTOTEST jest aktywna, ale fotokomórki nie działają prawidłowo, dioda diagnostyczna mignie 4 razy. |
|
Brama porusza się, ale zatrzymuje się w trakcie ruchu i zaczyna poruszać się w przeciwnym kierunku |
I. Uruchamiają się fotokomórki. Możliwości jest kilka:
Sprawdź podłączenie fotokomórek i odpowiednie diody LED. II. Drugą możliwością jest to, że brama jest zbyt ciężka dla napędu lub blokuje ją napór wiatru. W takim przypadku napęd wykrywa zwiększony pobór prądu i interpretuje sytuację jako przeszkodę (ruch bramy można zatrzymać również ręką). Dioda diagnostyczna mignie raz, jeśli przeszkodę wykrył silnik M1, i dwa razy, jeśli wykrył ją silnik M2. Są dwa rozwiązania: 1. Ustawienie opcji ciężkiej bramy na aktywną: Pierwszy poziom (dioda LED P1 świeci): druga część (dioda LED P3 świeci)
Włączyć LED L4 Ciężkie bramy
Drugi poziom
W parametrze Czułość amperometryczna (siła silnika) ustawić na Wszystkie diody LED zgaszone: poziom 6 (maks. amperometryka)
|
Diagnostyka za pomocą diody LED P2
W przygotowaniu.
Montaż akumulatora awaryjnego w centrali sterującej NICE MC424L
Akumulator awaryjny NICE PS124 nie wchodzi w skład standardowego wyposażenia napędu, ale można go zamówić dodatkowo. Akumulator jest używany w przypadku awarii zasilania, gdy napęd bramy będzie z niego zasilany. Akumulator jest stale ładowany z sieci elektrycznej.
| 1. Odchyl zatrzask mocujący centralę sterującą 2. Unieś uchwyt centrali sterującej |
3. Odchyl centralę sterującą 4. Wsuń akumulator pod centralę sterującą 5. Zamknij zatrzask mocujący centralę sterującą |
6. Wyłam plastikową zaślepkę złącza |
|---|---|---|
 |
 |
 |
Dane techniczne centrali sterującej NICE Moonclever MC424L
| Model | NICE Moonclever MC424L | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Opis typu | Elektryczna centrala sterująca do automatycznej obsługi bram skrzydłowych. W zestawie centrali sterującej NICE MCA2, ale bez odbiornika radiowego. | ||||||||||||||||
| Zasilanie | 230V (+10% -10%) 50/60Hz | ||||||||||||||||
|
Pobór mocy |
170W | ||||||||||||||||
| Zasilanie awaryjne | możliwość dokupienia i montażu akumulator awaryjny NICE PS124 | ||||||||||||||||
| Wyjście do lampy sygnalizacyjnej | do jednej lampy sygnalizacyjnej 24Vdc z żarówką o mocy maks. 25W (np. NICE Lucy LUCY24, NICE Moonlight ML24T) | ||||||||||||||||
| Wyjście wskaźnika (S.C.A.) | - do jednej żarówki 24Vdc, maks. 5W (napięcie wyjściowe +50% -30%); może sterować małym przekaźnikiem - lub do jednej żarówki 12Vac, maks. 25W elektrozamka |
||||||||||||||||
| Wyjście FOTOTEST | 24Vdc maks. 100mA | ||||||||||||||||
| Wyjście akcesoriów | 24Vdc maks. 200mA | ||||||||||||||||
| Wejście STOP | dla styków normalnie zamkniętych oraz urządzeń o stałej rezystancji 8,2K? | ||||||||||||||||
| Odbiornik radiowy | bez odbiornika, złącze „SM” do odbiorników NICE SMXI, NICE OXI itp. | ||||||||||||||||
| Wejście antenowe | 50? dla kabla koncentrycznego RG-58 (lub podobnego) | ||||||||||||||||
| Czas pracy | automatyczne wykrywanie | ||||||||||||||||
| Czas pauzy | programowalny: 5, 10, 20, 40 lub 80 sekund | ||||||||||||||||
| Odłączenie silnika po zamknięciu | programowalne: 0; 0,3; 0,7; 1,3 lub 2 sekundy | ||||||||||||||||
| Opóźnienie skrzydła przy otwieraniu | programowalne: 5, 10, 20, 30 lub 40% czasu pracy | ||||||||||||||||
| Opóźnienie skrzydła przy zamykaniu | automatyczne wykrywanie | ||||||||||||||||
| Wyjście silnika M1 | do Wingo WG2024, WG3524, WG4024, WG5024 | ||||||||||||||||
| Wyjście silnika M2 | do Wingo WG2024, WG3524, WG4024, WG5024 | ||||||||||||||||
| Maksymalne długości przewodów |
|
||||||||||||||||
| Temperatura pracy | -20°C do +50°C | ||||||||||||||||
| Stosowanie w środowisku zasolonym, kwaśnym i potencjalnie wybuchowym | nie | ||||||||||||||||
| Stopień ochrony | IP54 | ||||||||||||||||
| Wymiary | 232×310×122 (szer.×dł.×wys.) | ||||||||||||||||
| Masa | 4,1kg |
Uwaga! Dostępny zamiennik – nowa centrala sterująca MCA2R30
Nowa centrala sterująca MCA2R30 zastępuje jednostkę MCA2R10, której poprzednikiem była jednostka MCA2. Centrala sterująca NICE MC424LR30 jest wyposażona w jednostkę sterującą NICE MCA2R30 z wbudowanym odbiornikiem radiowym. Jest kompatybilna z silnikami Nice: WG2024, WG3524, WG4024, WG5024, TOO3024, TOO4524 i XME2024.
Zmiany w centrali sterującej NICE MCA2R30 w porównaniu z MCA2R10
- Nowa kolejność wyjść, które poza tym pozostają bez zmian.
- Nowe złącze do podłączenia akumulatora awaryjnego, za pomocą nowego przewodu CABLA11. Dodano nowy zasilacz awaryjny PSS124.
- Udoskonalona diagnostyka.
- Niższe zużycie energii w trybie czuwania.
UWAGA
Wszystkie procedury programowania pozostają bez zmian w porównaniu ze starszą centralą sterującą MCA2R10.
Jak zamówić ten towar?
Wybierz najwygodniejszy sposób:
- zamówienie w sklepie internetowym: użyj przycisku kup, aby dodać towar do koszyka sklepu (przycisk kup znajdziesz tutaj w tabeli wariantów produktu).
- zamówienie przez e-mail: zamów pod adresem [email protected]
