NICE TOO TOO4524 – samodzielny napęd do jednego skrzydła 4,5 m/250 kg, do intensywnej eksploatacji
| Dostępność produktu: | do 7 dni | Towar standardowo wysyłamy w ciągu 7 dni. |
|---|
do 7 dni
1 497,41 zł z VAT
| Masa |
|---|
| 6,00 kg |
Opis produktu NICE TOO TOO4524 – samodzielny napęd do jednego skrzydła 4,5 m/250 kg, do intensywnej eksploatacji
NICE TOO4524 to samodzielny napęd elektromechaniczny do jednego skrzydła bramy skrzydłowej do 4,5 m i do 250 kg. Silnik ma 24 V DC i jest nieodwracalny. W przypadku awarii zasilania odblokowuje się go kluczem. Nadaje się do użytku prywatnego i lekkich zastosowań przemysłowych; centrala sterująca i zabezpieczenia dobiera się do całej bramy.
| Szybka nawigacja | |
|---|---|
| Dobór napędu | Centrala sterująca |
| Zestawy i alternatywy | Montaż |
| Wymiar C | Podłączenie |
| Test | Akcesoria |
| Odblokowanie | Konserwacja |
| Parametry | Instrukcja |
| Akcesoria – zaciski i polaryzacja | Instrukcja PDF |
Kiedy wybrać ten napęd
Wartości 4,5 m i 250 kg to maksymalne parametry jednego skrzydła. Przydatność do konkretnej bramy zależy również od oporów ruchu, położenia zawiasu, wiatru, wypełnienia skrzydła oraz geometrii wsporników. Dobór należy zweryfikować na podstawie rzeczywistych wymiarów i masy bramy oraz swobody jej ruchu.
Silnik 24 V nadaje się również do intensywniejszej eksploatacji. Dopuszczalną częstotliwość otwierania i obciążenie całej automatyki należy ocenić z uwzględnieniem skrzydła, montażu i centrali sterującej.
Centrala sterująca i wyposażenie bramy
| Generacja | Kompatybilna centrala |
|---|---|
| Aktualna | MC424LR30 / MCA2R30 do jednego lub dwóch silników TOO 24 V. |
| Starsza, nadal dostępna w ofercie | MC424LR10 / MCA2R10. Użyj instrukcji tej generacji. |
Sprawdź oznaczenie zamontowanej płyty i skorzystaj z instrukcji właściwej dla tej generacji. W przypadku starszej centrali MC424LR01 nie stosuj procedur przeznaczonych dla R10 ani R30. Wybór typu silnika, uczenie drogi ruchu i programowanie aktualnej jednostki opisano w instrukcji MC424LR30.
Oznaczenie 24 V dotyczy silnika. Centrala MC424LR30 podłącza się do sieci 230 V AC i generuje odpowiednie wyjścia silnikowe oraz pomocnicze; okablowanie musi być zgodne z dokładną instrukcją centrali.

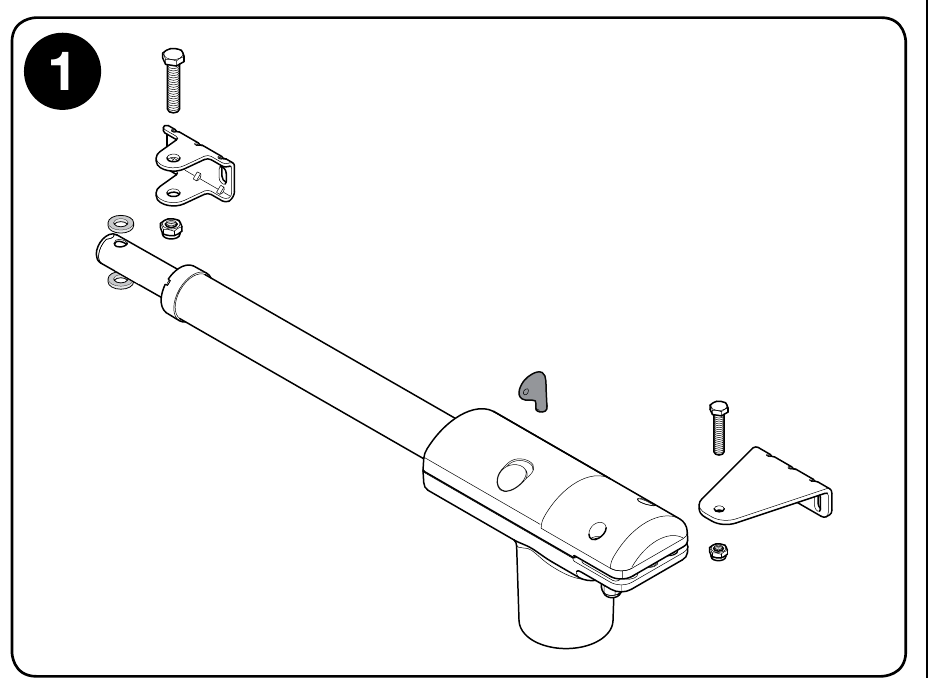

Na ilustracji z silnikiem pokazano wspornik przedni i tylny, elementy łączące oraz klucz do odblokowywania. Przed montażem sprawdź zawartość opakowania. Centrala sterująca, fotokomórki oraz sposób mocowania do konkretnego słupka dobiera się osobno lub zgodnie z zawartością zestawu.
Zestawy do jednego lub dwóch skrzydeł
Samodzielny silnik jest przeznaczony do jednego skrzydła. Do bramy dwuskrzydłowej potrzebne są dwa napędy. Nasze zestawy 24 V poniżej zawierają MC424LR10 i różnią się pozostałym wyposażeniem. Pośrodku znajduje się alternatywny silnik 230 V dostępny osobno.
| Zestawy do 1 skrzydła | Zestawy do 2 skrzydeł |
|---|---|

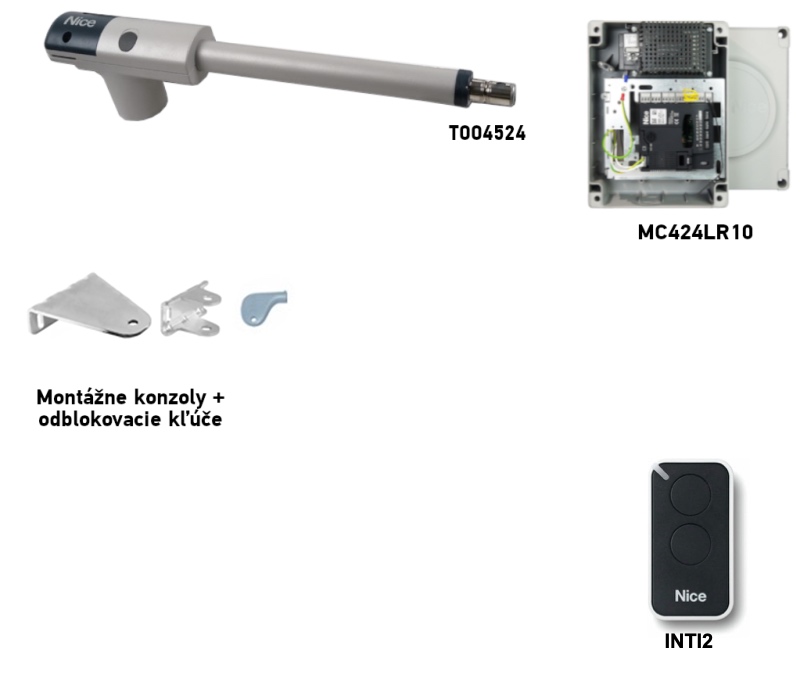

Zestaw NICE TOO4524 do 1 skrzydła

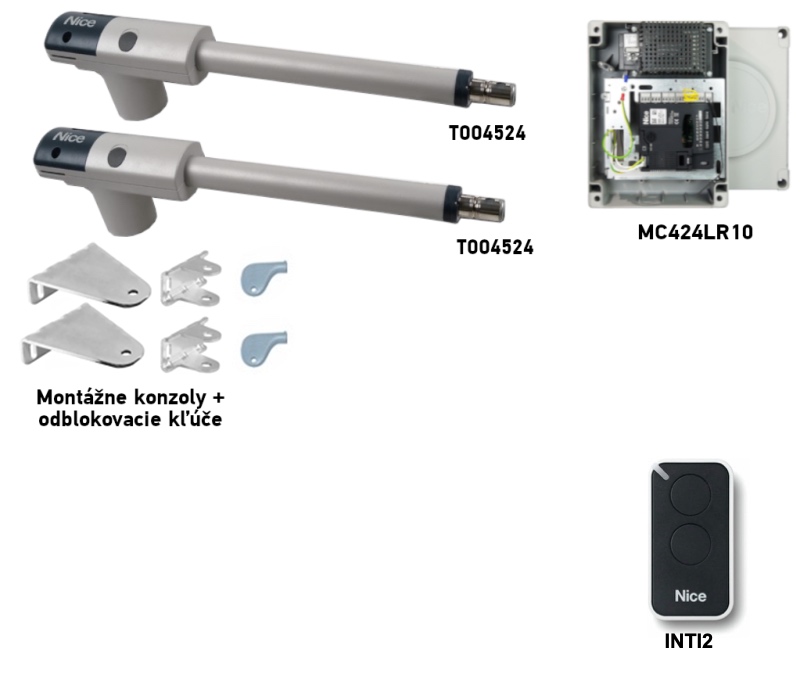

Podstawowy Z fotokomórkami Z akcesoriami | Zestaw NICE TOO4524 do 2 skrzydeł
Podstawowy Z fotokomórkami Z akcesoriami |
Limity 4,5 m i 250 kg są określane osobno dla każdego skrzydła. W przypadku dwóch skrzydeł limit jednego silnika nie ulega zwiększeniu. Uzupełnij podstawowy zestaw o niezbędne elementy bezpieczeństwa odpowiednie dla konkretnej bramy.
Montaż wsporników i położenie napędu

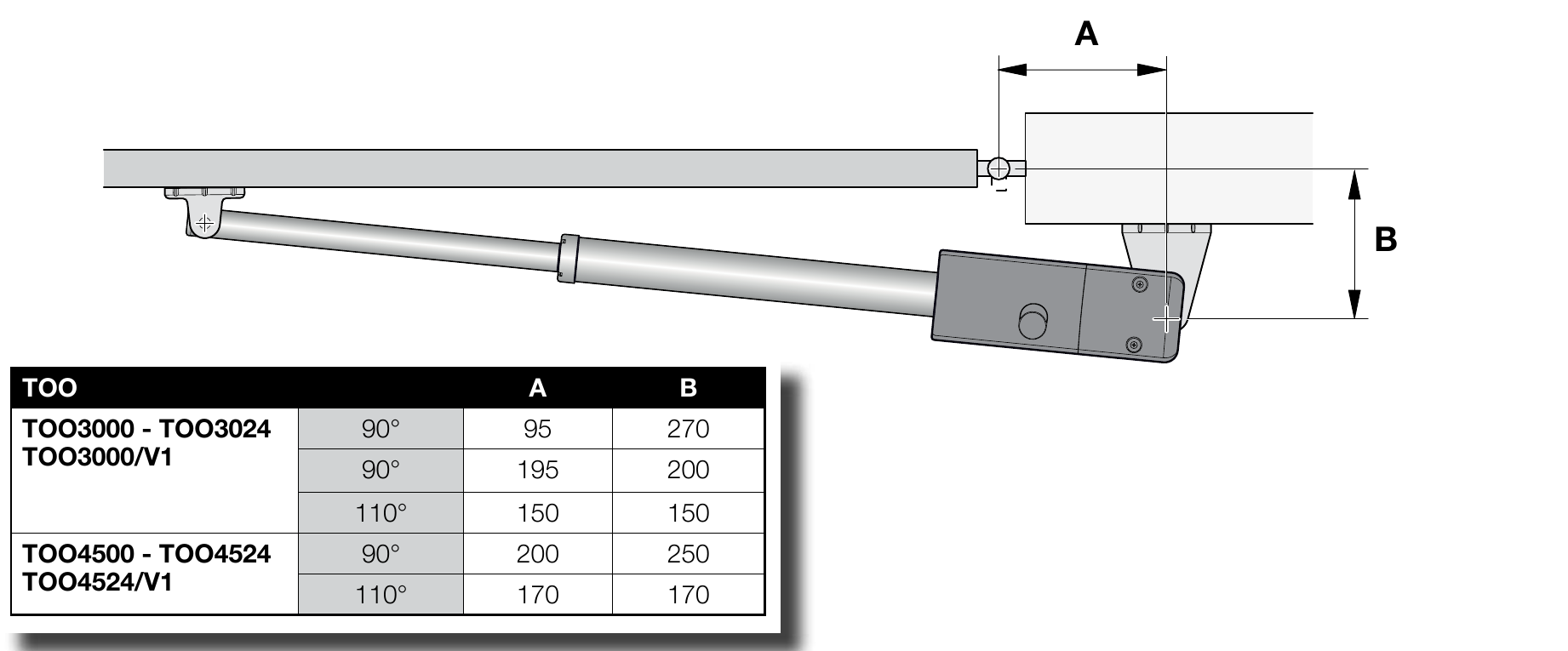

Najpierw ustal położenie zawiasu i tylnego wspornika, a następnie sprawdź przestrzeń potrzebną do pełnego ruchu bramy. Wymiary A i B określają możliwy kąt otwarcia i przebieg siły. Wsporniki należy solidnie zamocować do odpowiednio dobranej konstrukcji; sam wymiar słupka nie wystarcza do oceny możliwości kotwienia. Przed trwałym zamocowaniem sprawdź, czy brama porusza się swobodnie ręcznie, bez zacięć.
Wymiary montażowe TOO4524
| Kąt otwarcia | A [mm] | B [mm] |
|---|---|---|
| 90° | 200 | 250 |
| 110° | 170 | 170 |
W przypadku konkretnego słupka i wspornika sprawdź wymiary wsporników montażowych TOO4524. W przypadku nietypowego położenia zawiasu lub otwierania na zewnątrz zleć monterowi dobranie odpowiedniego mocowania, tak aby zachować wymiary A, B i C, a silnik ani wsporniki nie utrudniały ruchu skrzydła.

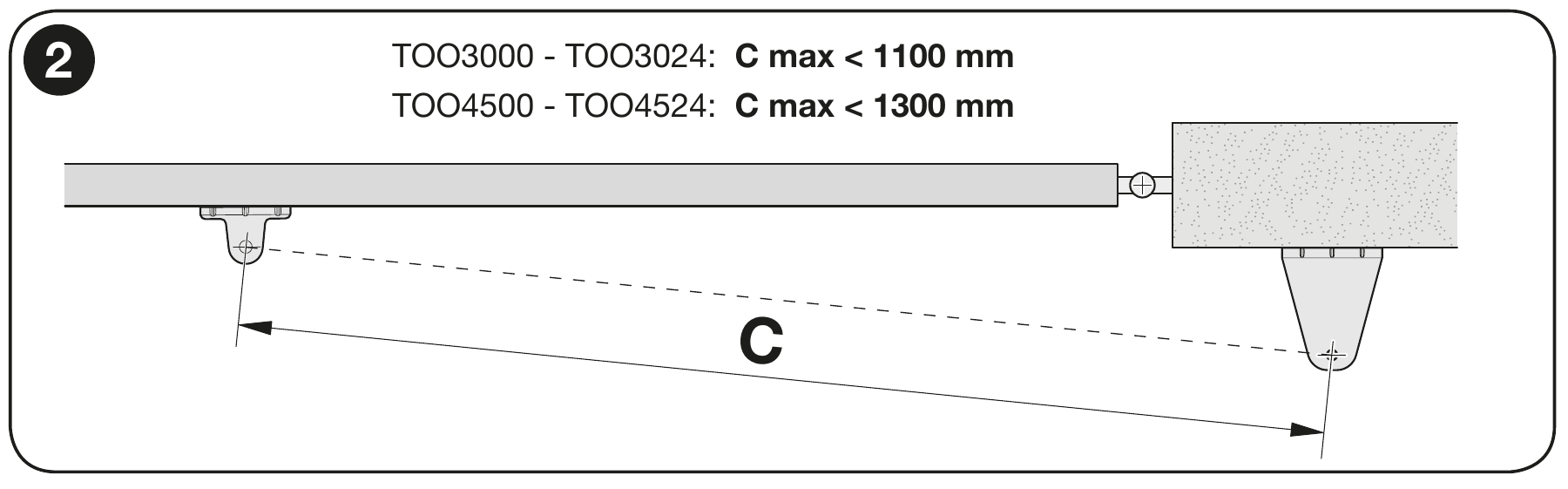

Wymiar C przy zamkniętej bramie
Przy zamkniętym skrzydle zmierz odległość C < 1 300 mm. Wartość musi być mniejsza od podanej granicy; nie może być jej równa ani jej przekraczać. Jednocześnie zachowaj wybraną kombinację A/B.
Mocowanie i kontrola ruchu

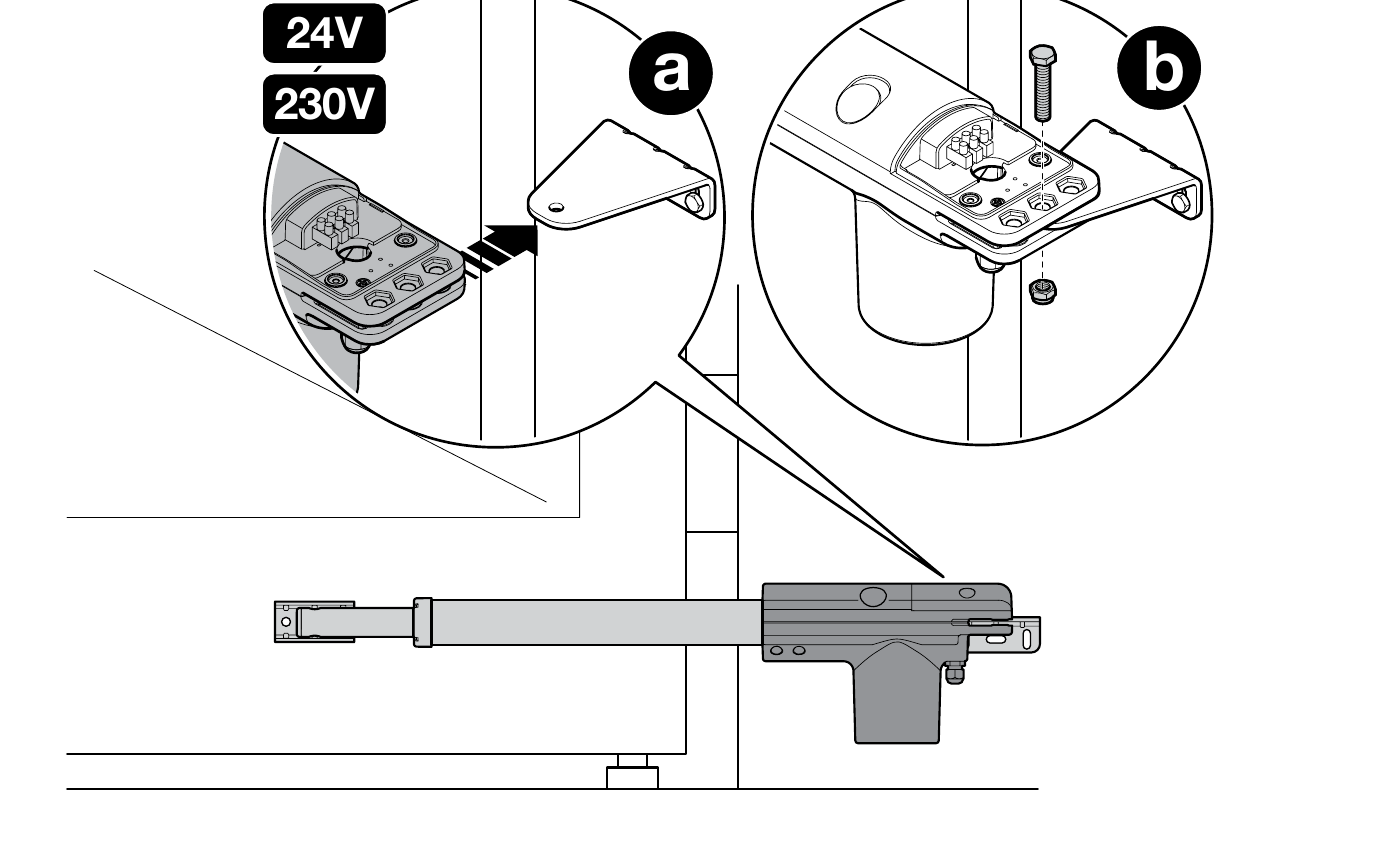

- Wybierz jedną kombinację A/B dla konkretnego silnika i kąta. Tylny wspornik zamocuj do solidnego słupka lub odpowiednio zaprojektowanej konstrukcji nośnej, a następnie przymocuj do niego silnik.

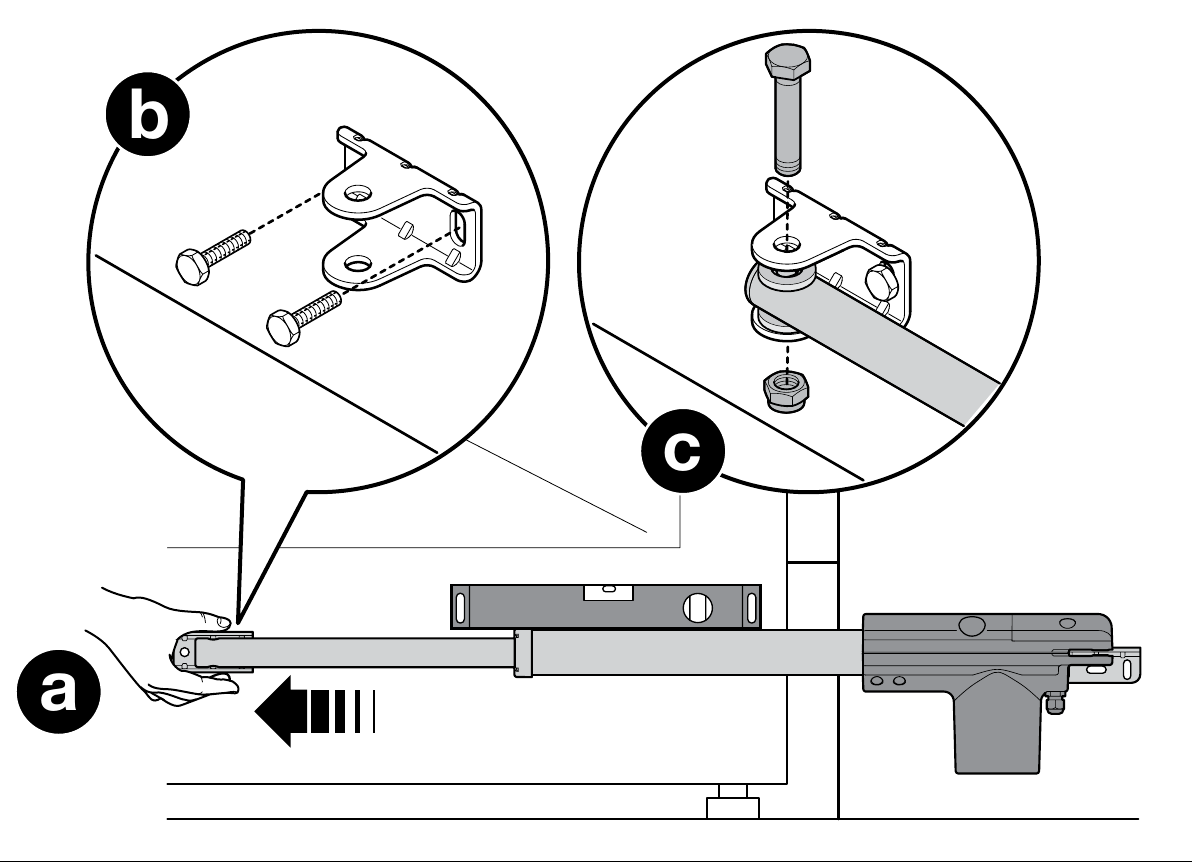

- Napęd odblokuj kluczem, całkowicie wysuń tłoczysko zgodnie z rysunkiem NICE i przymierz przedni wspornik do sztywnej ramy skrzydła.
- Wypoziomuj silnik i połącz tłoczysko z przednim wspornikiem. Sprawdź wymiar C przy zamykaniu oraz swobodny ruch skrzydła na całej drodze.

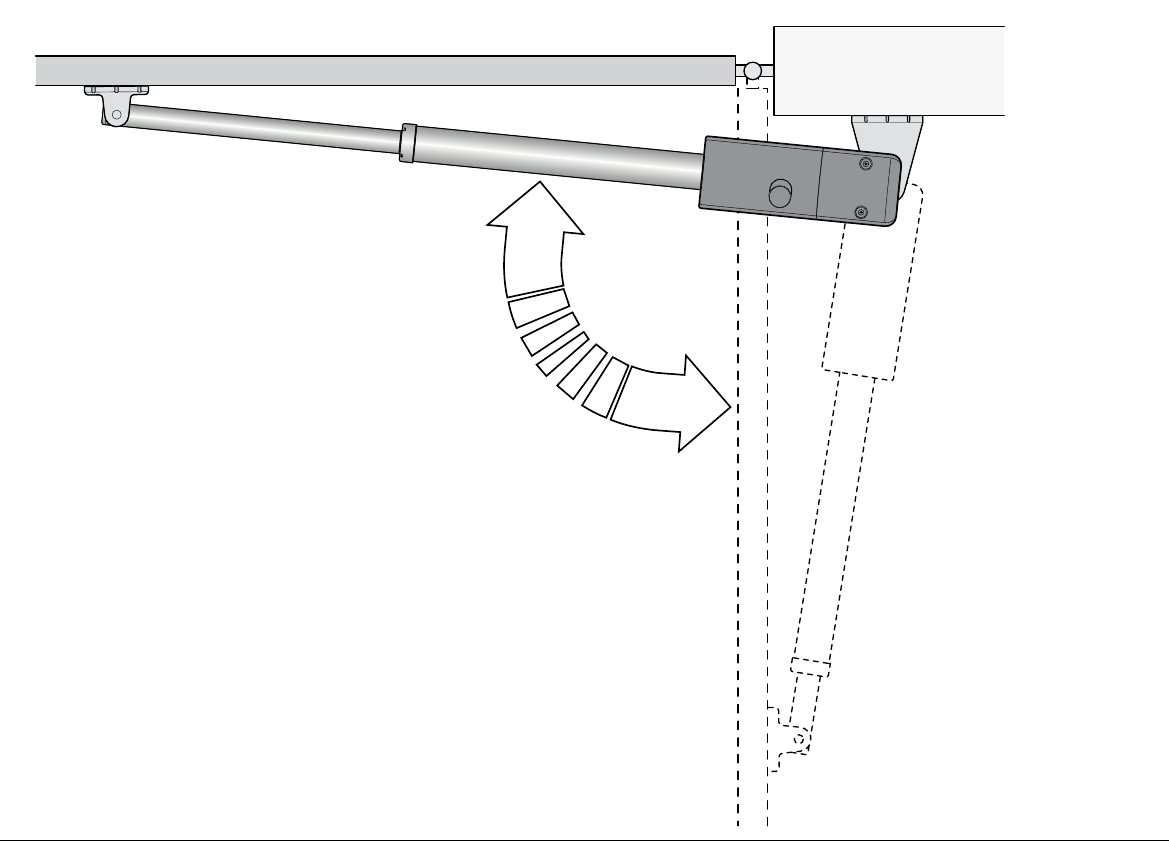

- Sprawdź, czy otwarte skrzydło opiera się o ogranicznik mechaniczny. Usuń zacięcia i ewentualne kolizje silnika, wsporników lub skrzydła.
- Dopiero po pomyślnej próbie ręcznej zamocuj przedni wspornik na stałe i ponownie zabezpiecz napęd. W przypadku bramy dwuskrzydłowej wykonaj te czynności dla obu skrzydeł.
W położeniu otwartym i zamkniętym brama musi mieć odpowiednie ograniczniki mechaniczne; krańcowe położenie tłoczyska nie zastępuje ograniczników. W przypadku innego słupka dostosuj sposób kotwienia lub użyj odpowiedniego wspornika, tak aby zachować wymiary A/B i C. Nie mocuj wspornika wyłącznie do cienkiego wypełnienia skrzydła.

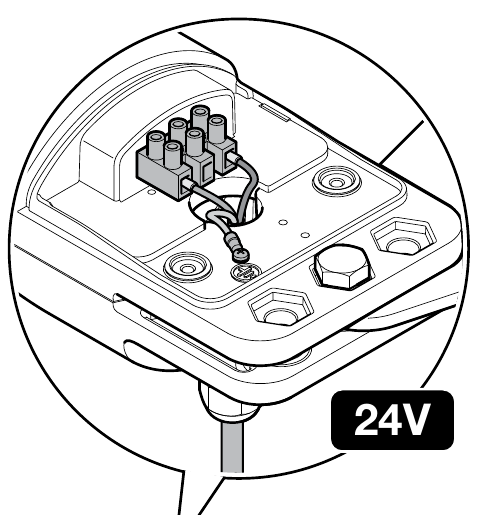

Podłączenie silnika 24 V
Przed otwarciem obudowy odłącz zasilanie sieciowe i awaryjne. Przeprowadź przewód przez dławik kablowy i zabezpieczenie przed naprężeniem. Podłącz dwa przewody silnika oraz przewód ochronny PE zgodnie ze schematem; przewód PE należy podłączyć do wyznaczonego punktu uziemienia, a nie do wyjścia silnikowego. Dokręć dławik kablowy i zamknij obudowę.
W przypadku MC424LR30 jeden silnik podłącza się do M2. W przypadku dwóch skrzydeł M2 otwiera się jako pierwszy i zamyka jako ostatni; M1 działa w odwrotnej kolejności. W centrali sterującej należy wybrać dokładny typ TOO4524 zgodnie z tabeli wyboru silnika . Przed uruchomieniem sprawdź kierunek ruchu i wejścia bezpieczeństwa przed uruchomieniem .
Test przed pierwszym użyciem
Montaż i uruchomienie powinien wykonać wykwalifikowany technik. Po skonfigurowaniu centrali musi sprawdzić solidność mocowania, pełny zakres ruchu, oba ograniczniki, prawidłowy kierunek pracy, fotokomórki, STOP, reakcję na przeszkodę oraz bezpieczne siły. Podczas testu należy utrzymywać obszar ruchu wolny od przeszkód. Przekaż użytkownikowi procedurę ręcznego odblokowania i instrukcję zamontowanej centrali.
Podłączenie akcesoriów zgodnie z płytą MC424L
Napęd TOO4524 to silnik 24 V; poniżej przedstawiono zaciski centrali sterującej. W sprzedawanych zestawach sprawdź oznaczenie zamontowanej płyty. Przed podłączeniem odłącz zasilanie sieciowe i akumulator. Fotokomórek przekaźnikowych EPM nie podłącza się tak jak urządzeń BlueBUS.
MC424LR10 / MCA2R10 w zestawach TOO
| Element | Zaciski i polaryzacja |
|---|---|
| Pomocnicze 24 V DC | 6 = 0 V (−), 7 = +24 V DC, dla akcesoriów łącznie maksymalnie 200 mA. Zacisk 8 = wspólne +24 V dla wejść bez Stand-by all. Sprawdź pobór prądu wszystkich zasilanych urządzeń. |
| Fotokomórki EPM | Bez Stand-by all i bez testu fotokomórek zasilaj nadajnik TX i odbiornik RX między 7 (+) a 6 (−). Bezpotencjałowy styk RX C–NC podłącz między 8 (wspólny) a 10/FOTO, ewentualnie 11/FOTO1 lub 13/AUX, jeśli AUX jest skonfigurowane jako FOTO2. Styk nie ma biegunowości +/−. |
| Stand-by all / test fotokomórek | Tryby wzajemnie się wykluczają. W trybie Stand-by all zasilaj nadajnik TX i odbiornik RX przez 5 (+) / 6 (−); wspólnym punktem styków bezpieczeństwa jest 5. W trybie testu fotokomórek zasilaj nadajnik TX przez 5 (+) / 6 (−), maksymalnie 100 mA; odbiornik RX przez 7 (+) / 6 (−), styk RX z zacisku 8 do odpowiedniego wejścia FOTO. Niewykorzystane testowane wejścia FOTO/FOTO1/FOTO2 podłącz do 5 zgodnie ze schematem liczby par, a nie automatycznie do 8. |
| STOP i polecenia | 9/STOP jest przeznaczony do obwodu NC lub 8,2 kΩ, zależnie od zaprogramowanego trybu; przy Stand-by all wspólnym zaciskiem jest 5, w przeciwnym razie 8. 12/krokowe sterowanie to wejście NO względem 8; 13/AUX zależy od konfiguracji. Styki nie mają biegunowości +/−; nie doprowadzaj zewnętrznego napięcia do wejść. |
| Lampa ostrzegawcza, lampka sygnalizacyjna, zamek | Lampa ostrzegawcza 24 V DC/maks. 25 W: 1 = −, 2 = +. Lampka sygnalizacyjna OGI 24 V DC/maks. 5 W: 3 = −, 4 = +. Jeśli zaciski 3–4 są zaprogramowane jako zamek elektromagnetyczny, wyjście ma parametry 12 V AC/maks. 25 VA, bez stałej biegunowości +/−. Przed podłączeniem sprawdź funkcję wyjścia. |
| Radio i zasilanie awaryjne | Odbiornik montuje się w złączu SM, a akumulator PS124 we własnym złączu. Nie podłącza się ich do zacisków zasilania akcesoriów. |
MC424LR30 / MCA2R30 w przypadku osobno wybranej centrali
| Element | Zaciski i różnice w wersji LR30 |
|---|---|
| Zasilanie i wejścia | 6 = 0 V (−), 7 = +24 V DC dla akcesoriów, maksymalnie 200 mA; 8 = wspólne +24 V bez Stand-by all. 9/ALT jest przeznaczony do obwodu NC lub 8,2 kΩ; 10/FOTO, 11/FOTO1 to wejścia NC; 12/krokowe sterowanie to wejście NO; 13/AUX zależnie od konfiguracji. Styki nie mają biegunowości. |
| Stand-by all / test fotokomórek | W trybie Stand-by all zasilaj nadajnik TX i odbiornik RX przez 5 (+) / 6 (−) a styki bezpieczeństwa, w tym ALT, mają wspólny punkt 5. W przypadku testu fotokomórek: nadajnik TX 5 (+) / 6 (−), maksymalnie 100 mA; RX 7 (+) / 6 (−); styk RX z 8 na wejście FOTO. Nieużywane testowane wejścia podłącza się do 5 zgodnie z odpowiednim schematem. Tryby wzajemnie się wykluczają. W trybie Stand-by wyjście 7 spada do 21 V DC (±10 %), 2 W; sprawdź pobór. |
| Wyjścia | Lampa sygnalizacyjna 24 V DC/maks. 25 W: 1 = −, 2 = +. Kontrolka OGI 24 V DC/maks. 5 W: 3 = −, 4 = +. W przypadku funkcji elektrozamka na zaciskach 3–4 jest 12 V AC/najwyżej 15 VA, bez stałego +/−. Przed podłączeniem sprawdź zaprogramowaną funkcję. |
| Radio i zasilanie awaryjne | Odbiornik i akumulator korzystają z własnych złączy; w przypadku starszego akumulatora i tej płyty sprawdź właściwy przewód oraz ustawienie Stand-by all zgodnie z instrukcją MC424LR30. |

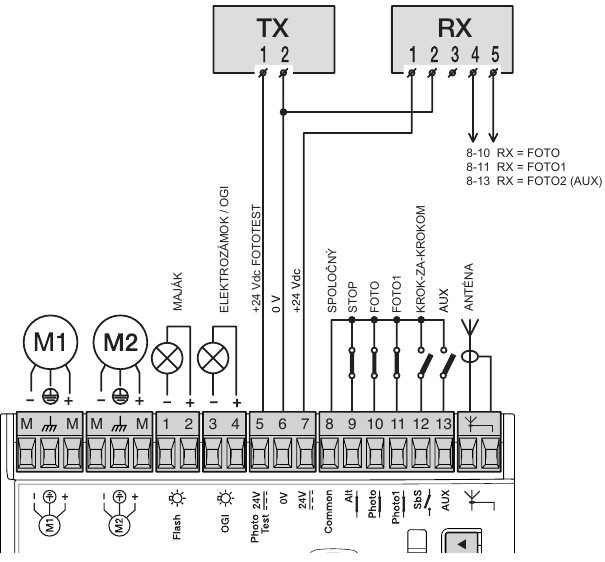

Schematy fotokomórek dla konkretnej płyty

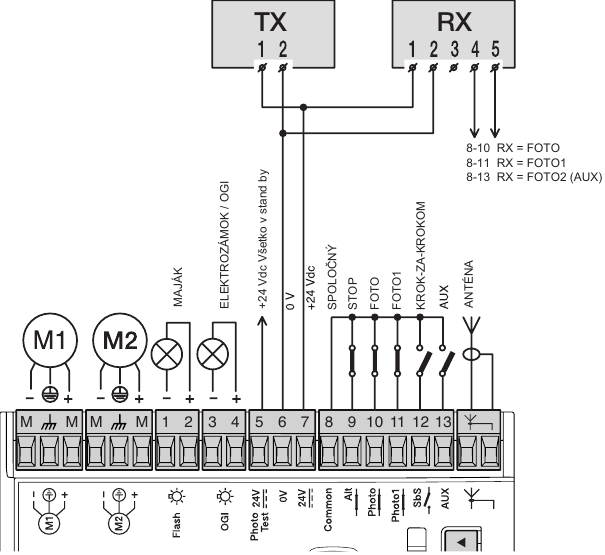

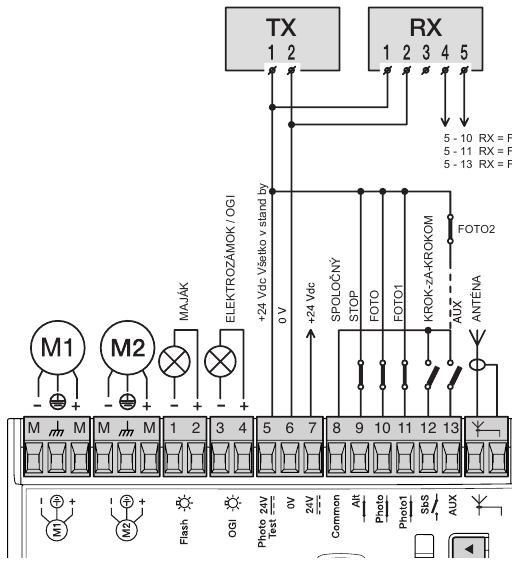

MC424LR10: Stand-by all · bez funkcji Stand-by all i testu fotokomórek · test fotokomórek.

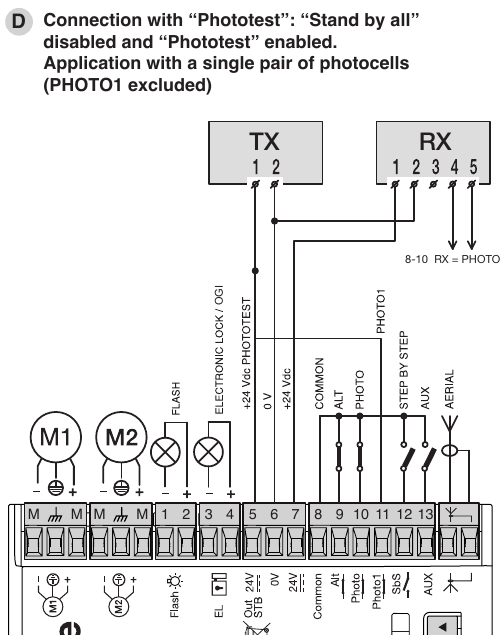

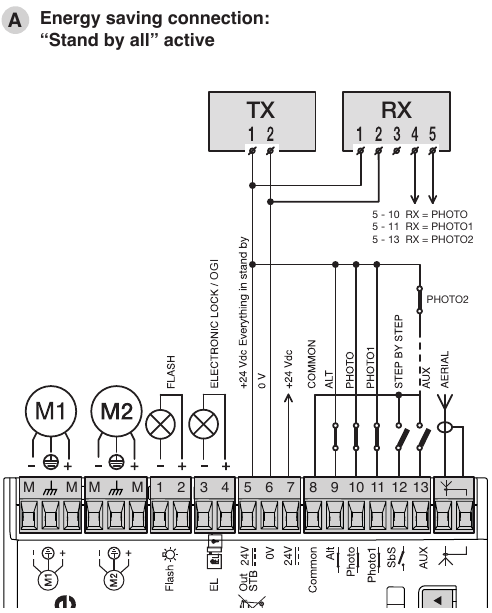

MC424LR30: Stand-by all · test fotokomórek z jedną parą. Kompletne schematy podłączeń, programowanie i ustawienia znajdują się w osobnej instrukcji MC424LR30.
Po podłączeniu sprawdź typy styków, przeprowadź odpowiednie programowanie i przetestuj urządzenia zabezpieczające podczas otwierania i zamykania.
Kompatybilne akcesoria
Akcesoria podłącza się do wybranego sterownika, a nie bezpośrednio do korpusu silnika. W przypadku starszej płyty mogą się różnić złącza, odbiornik radiowy oraz zasilanie wyjść.
| Co | Dlaczego | Typ |
|---|---|---|
| Centrala sterująca | Steruje jednym lub dwoma silnikami 24 V TOO. Instrukcja i podłączenie zależą od faktycznie zamontowanej płyty. | Aktualna MC424LR30 (MCA2R30). MC424LR10 (MCA2R10) to kompatybilna starsza generacja, którą również znajdziesz w ofercie. |
| Lampa sygnalizacyjna | Sygnalizuje ruch bramy. Napięcie i moc należy dobrać do wyjścia użytej centrali. | |
| Fotokomórki | Monitorują przestrzeń w linii wiązki. Reakcję bramy określają sposób podłączenia, programowanie i ustawienia wejść bezpieczeństwa centrali. Zobacz test elementów zabezpieczających. | |
| Nadajnik | Pilot zgodny z protokołem odbiornika. Wbudowany odbiornik MC424LR30 obsługuje Nice Opera. Dwukierunkowa komunikacja i duży zasięg wymagają odbiornika obsługującego te funkcje. |
FLO2RE i FLO2R-S wymagają odbiornika obsługującego FloR. Przy wymianie centrali sprawdź również kompatybilność używanych pilotów. Parowanie INTI2 z MC424LR30. |
| Radio / Wi-Fi / GSM | Płyta MCA2R30 ma wbudowany odbiornik radiowy. Sterowanie przez Wi-Fi lub GSM to dodatkowy interfejs wymagający odpowiedniego podłączenia. |
Pozostałe Moduły Wi-Fi dobieraj w zależności od wejścia centrali. Sterowanie Zamel korzysta z aplikacji SUPLA na Androida i iOS. |
| Antena | Zwiększa zasięg odbiornika radiowego; użyj anteny o odpowiedniej częstotliwości i złączu. | |
| Klawiatura | Sterowanie za pomocą kodu. Przewodowa EDS wymaga dekodera MORX; wariant bezprzewodowy musi być obsługiwany przez zamontowany odbiornik. | |
| Przełącznik kluczowy | Umożliwia sterowanie bramą za pomocą klucza. Styk przełącznika podłącza się do odpowiedniego wejścia sterującego centrali zgodnie z jej instrukcją. | |
| Czytniki kart | Sterowanie za pomocą karty lub breloka. Czytnik ETP wymaga dekodera MORX oraz wejścia sterującego centrali. |
|
| Elektrozamki | Pomagają zabezpieczyć zamknięte skrzydło. Dobór zamka, zasilanie i czas działania należy dopasować do konkretnej centrali i bramy. |
|
| Zasilanie awaryjne i solarne | Akumulator PS124 zapewnia działanie podczas awarii zasilania; w przypadku MC424LR30 wymaga kabla CABLA11 i wyłączenie Stand-by all. Zestaw solarny Solemyo jest niezależnym sposobem zasilania: nie wolno jednocześnie podłączać do niego sieci elektrycznej, a tryb Stand-by musi być włączony. |

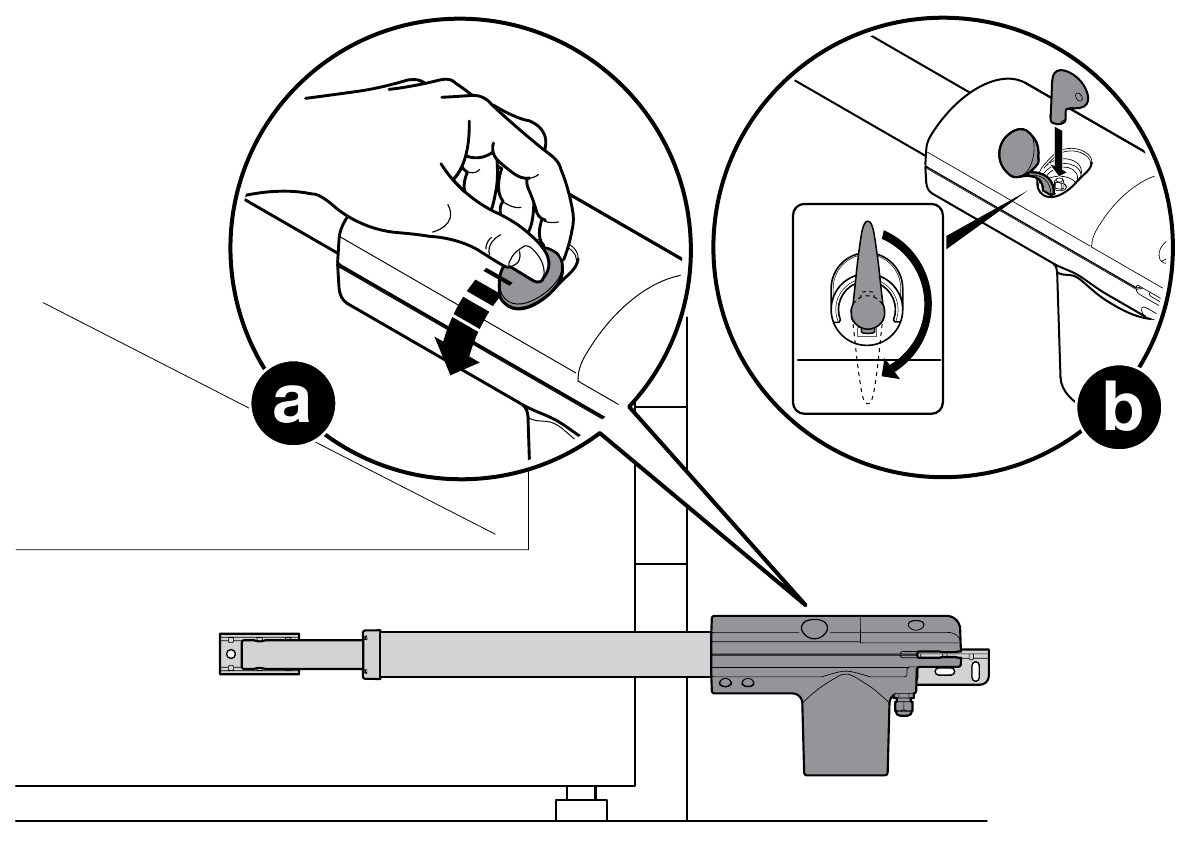

Ręczne odblokowanie w przypadku awarii zasilania
Otwórz gumową zaślepkę, włóż dołączony klucz i obróć go o 90° zgodnie z ruchem wskazówek zegara. Następnie przesuń bramę ręcznie. Aby ponownie zablokować napęd, ustaw skrzydło mniej więcej w połowie otwarcia i obróć klucz o 90° przeciwnie do ruchu wskazówek zegara. Przed ponownym uruchomieniem napędu sprawdź, czy jest on prawidłowo zablokowany.
Konserwacja i bezpieczeństwo
Silnik i całą automatykę należy poddać przeglądowi najpóźniej po 6 miesiącach od uruchomienia, a następnie regularnie, zależnie od częstotliwości użytkowania. Przy odłączonym zasilaniu technik sprawdzi wsporniki, śruby, korozję, ruchome części, ograniczniki i urządzenia zabezpieczające; po przeglądzie przeprowadzi test działania. W razie uszkodzenia lub nietypowego oporu napędu nie używaj bramy do czasu usunięcia usterki.
Dane techniczne silnika
| Parametr | Wartość |
|---|---|
| Model silnika | TOO4524 |
| Napięcie silnika | 24 V DC |
| Zasilanie centrali sterującej MC424LR30 | 230 V AC |
| Maksymalna długość jednego skrzydła | 4,5 m |
| Maksymalna masa jednego skrzydła | 250 kg |
| Moc znamionowa / maksymalna silnika | 30 / 120 W |
| Prąd znamionowy / maksymalny | 1,1 / 5 A |
| Siła znamionowa / maksymalna | 300 / 1 800 N |
| Prędkość przesuwu | 0,014 m/s |
| Skok tłoka | 500 mm |
| Stopień ochrony | IP54 |
| Temperatura pracy | −20 do +50 °C |
| Masa samego silnika | 5,5 kg |

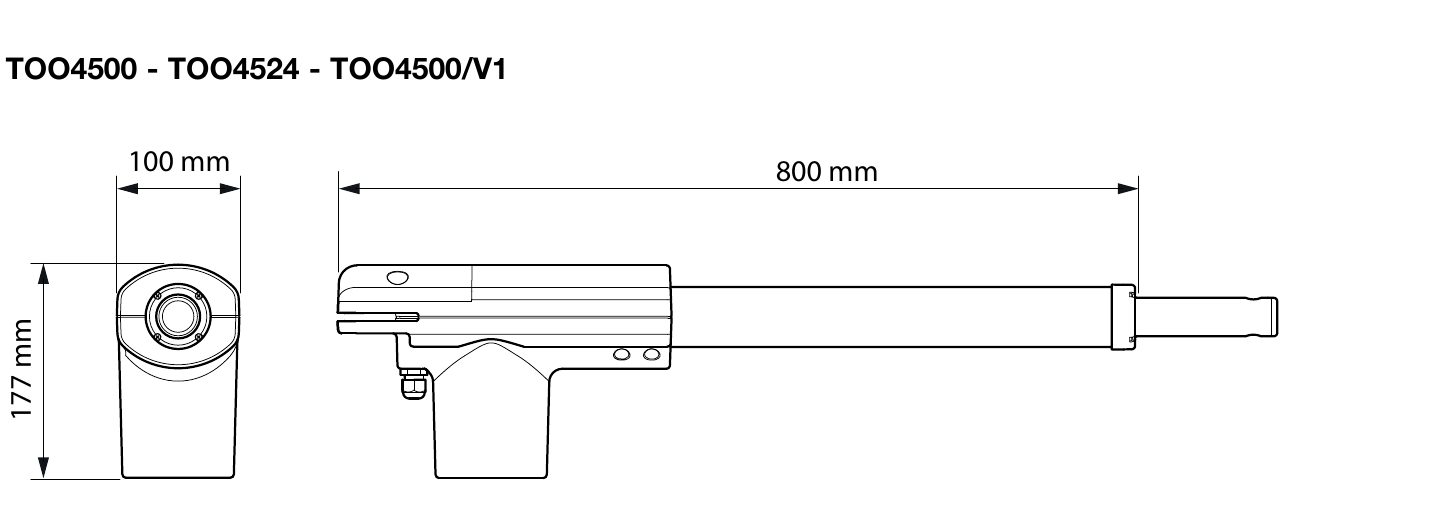

| Wymiary silnika | 800 × 100 × 177 mm |
| Tryb pracy | Praca ciągła |
Dane NICE dotyczą temperatury otoczenia 20 °C (±5 °C). Masa 5,5 kg dotyczy samego silnika. Maksymalna siła i moc nie oznaczają wartości dopuszczalnych przy obciążeniu ciągłym.
