Instrukcja techniczna NICE MC800 z płytką MCA5
Przegląd wszystkich trzech instrukcji · MC824HR30 · MC800 / MCA5 · Road RD400
Praktyczny poradnik NICE MC800 z płytą MCA5
Ta instrukcja jest przeznaczona dla MC800 z płytą NICE MCA5: na płycie znajduje się wyjście OGI oraz przycisk Photo PRG. Jest to generacja, do której NICE przypisuje instrukcję obowiązującą do 09/2025. Nowszy model MC800R30 ma inne wyjście OutSTB i tryb oszczędzania energii; jego schematu nie można automatycznie zastosować w tym przypadku.
MC800 steruje jednym lub dwoma kompatybilnymi silnikami 230 V AC do bramy skrzydłowej. Przy jednym skrzydle używa się M2. Przy dwóch skrzydłach M2 rozpoczyna otwieranie jako pierwszy, a M1 rozpoczyna zamykanie jako pierwszy. Odboje mechaniczne, kondensatory i ewentualne wyłączniki krańcowe muszą być zgodne z konkretnymi napędami.
Napędy i akcesoria do MC800
Decydują dokładny typ i zasilanie napędu. Producent zaleca na przykład MC800 do NICE HY7005; podobnie nazwany HY7024 to silnik 24 V, który wymaga innej centrali. Przy wymianie pierwotnej centrali przewody podłącza się zgodnie z funkcją zacisków, a nie według ich wcześniejszych numerów.
| Element | Znaczenie / procedura |
|---|---|
| Przekaźnikowe fotokomórki | NICE EPM – zasilanie TX/RX i oddzielny styk bezpieczeństwa C–NC. Przykład pokazano na poniższym schemacie. |
| Fotokomórki BlueBUS | NICE EPMB – połączenie dwuprzewodowe z zaciskami 6–7, bez zachowania polaryzacji. Sposób podłączenia EPM i EPMB jest różny. |
| Lampa ostrzegawcza | NICE ELAC – wersja na napięcie sieciowe z wbudowanym układem migającym. FLASH w centrali 230 V nie jest wyjściem niskonapięciowym. |
| Przełącznik kluczowy | NICE EKS – styk bezpotencjałowy C–NO dla SbS, OPEN lub CLOSE. |
| Sterowanie radiowe | NICE OXIBD do złącza SM oraz odpowiedni pilot, na przykład NICE ON3EBD. Parowanie przebiega zgodnie z instrukcją konkretnego odbiornika. |
| Ustawienia serwisowe | NICE IBT4N + NICE OVIEW do dostępu przez BusT4. |
Limity silnika, cykl pracy i kondensator należy sprawdzić w instrukcji wybranego napędu. Pojemność systemu BlueBUS oblicza się w jednostkach obciążenia; maksymalna wartość dla centrali wynosi 15 jednostek, a nie automatycznie 15 dowolnych urządzeń.
Okablowanie i funkcje zacisków
| Obwód | Przewód zgodny z zaleceniami producenta |
|---|---|
| Zasilanie | 3 × 1,5 mm² do 30 m; przy większej długości producent podaje 3 × 2,5 mm² oraz uziemienie przy automatyce. Dobór zabezpieczeń i przewodu zasilającego musi odpowiadać instalacji. |
| Każdy silnik | 4 × 1,5 mm² do 10 m, wraz z przewodem ochronnym. Kondensator odpowiedni do konkretnego silnika. |
| Lampa FLASH | 2 × 1,5 mm² do 20 m, izolacja przystosowana do napięcia sieciowego. |
| BlueBUS | 2 × 0,5 mm² do 20 m; przy długości 20–40 m należy użyć 2 × 1 mm². |
| Antena | Kabel koncentryczny RG58, maks. 20 m, zalecana długość poniżej 5 m. |
| Przełącznik kluczowy | 2 przewody 2 × 0,5 mm² do 50 m. |
| Zamek elektryczny | 2 × 1 mm² do 10 m. |
| Element | Znaczenie / procedura |
|---|---|
| L / N / PE | Zasilanie centrali w wersji 230 V i uziemienie ochronne. Podłącz PE także do silników zgodnie z ich instrukcjami. |
| M1 / M2 | Trzy zaciski robocze każdego silnika: OPEN – COMMON – CLOSE, zgodnie z oznaczeniami na płycie; przewód ochronny podłącza się osobno do PE. Jeden silnik podłącza się do M2, M1 pozostaje wolny. |
| FLASH | Załączane napięcie sieciowe do lampy z własnym układem migającym, maks. 21 W. Odpowiednia jest NICE ELAC; nie podłączać tu lampy 12/24 V. |
| 1–2 / EL | Zamek elektryczny 12 V AC, maks. 15 VA. |
| 3 / 4 | 3 = 0 V; 4 = COMMON, +24 V DC. Do zasilania akcesoriów między zaciskami 3–4 dostępny jest łączny prąd maks. 200 mA. |
| 5 / OGI | Sygnalizacja otwartej bramy, 24 V, maks. 4 W. To oznaczenie występuje na starszej płycie MCA5. |
| 6–7 / BlueBUS | Dwa przewody zasilania i komunikacji BlueBUS; połączenie równoległe, bez polaryzacji. |
| 8 / AuxIn1 | Wyłącznik krańcowy otwierania M1 lub PHOTO w trybie przekaźnikowych fotokomórek. |
| 9 / AuxIn2 | Wyłącznik krańcowy otwierania M2 lub PHOTO1 w trybie przekaźnikowych fotokomórek. |
| 10 / AuxIn3 | Wyłącznik krańcowy zamykania M1 lub PHOTO2 w trybie przekaźnikowych fotokomórek. |
| 11 / AuxIn4 | Wyłącznik krańcowy zamykania M2. Gdy aktywny jest tryb przekaźnikowych fotokomórek, wejścia AUX nie są używane jako wyłączniki krańcowe. |
| 12 / STOP | Wejście bezpieczeństwa dla NO, NC lub 8,2 kΩ. Zmiana w stosunku do zapamiętanego stanu powoduje zatrzymanie i krótki ruch wstecz. |
| 13 / SbS | Sterowanie krokowe przez styk bezpotencjałowy NO między zaciskami 4 i 13. |
| 14 / OPEN | Otwieranie przez styk NO między zaciskami 4 i 14. |
| 15 / CLOSE | Zamykanie przez styk NO między zaciskami 4 i 15; funkcję można zmienić na otwieranie częściowe. |
Nie doprowadzaj zewnętrznego napięcia do wejść sterujących. W przypadku przełącznika NICE EKS używa się wspólnego styku C oraz styku NO wybranego mikroprzełącznika. Nieużywane wejścia AUX pozostaw wolne, zgodnie z wybranym trybem; nie wykonuj uniwersalnych mostków między wszystkimi wejściami bezpieczeństwa.
Źródło: oryginalna instrukcja NICE MC800 IDV0544A00EN, tabele 1–2 i rozdziały 4.2–4.3.
Schematy podłączenia fotokomórek
Wybierz schemat odpowiedni do technologii fotokomórek i sposobu użycia fototestu. Oznaczenia TX i RX oznaczają odpowiednio nadajnik i odbiornik. Dwa zestawy TX/RX na oryginalnych rysunkach przedstawiają różne technologie; nie trzeba montować obu.
Fotokomórki przekaźnikowe bez fototestu – przykład z oryginału

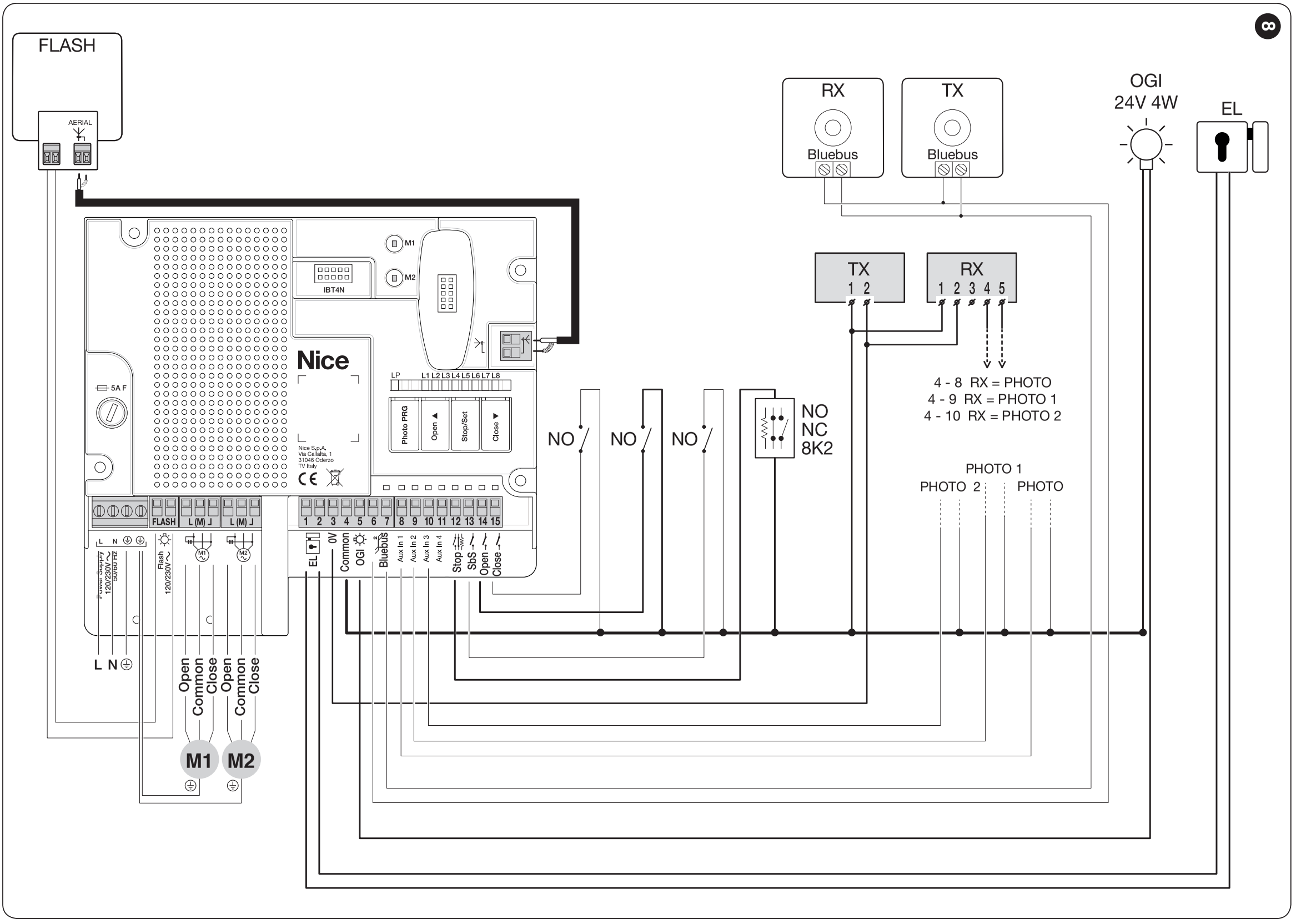

Oryginał NICE, rysunek 8. Szare TX/RX to fotokomórki przekaźnikowe, białe TX/RX to BlueBUS. Przedstawiony odbiornik to OXI; antenę OXIBD podłącza się bezpośrednio do OXIBD. Kliknij obraz, aby go powiększyć.
Dla jednej pary NICE EPM i funkcji PHOTO podstawowy układ istniejącego podłączenia pozostaje bez zmian:
| Część | Podłączenie EPM przy 24 V DC |
|---|---|
| Zasilanie TX | Zacisk 3 MC800 → zacisk 2 TX; zacisk 4 MC800 → zacisk 1 TX. |
| Zasilanie RX | Zacisk 3 MC800 → zacisk 2 RX; zacisk 4 MC800 → zacisk 1 RX. |
| Styk PHOTO | Zacisk 4 RX (C) → zacisk 4 MC800; zacisk 5 RX (NC) → zacisk 8 MC800. Połączenie RX 4 z RX 1 jest w tym układzie równoważne doprowadzeniu COMMON. |
| Ustawienie | Przytrzymaj Photo PRG, aż zaświeci się LP, a następnie rozpocznij rozpoznawanie urządzeń. Nieużywane AUX1–3 pozostaw wolne. |
Numery zacisków TX/RX dotyczą przedstawionego podłączenia i wskazanego typu EPM. W przypadku innego typu użyj oznaczeń jego zasilania oraz C–NC. Fotokomórki przekaźnikowe wymagają prawidłowo dobranego zakresu napięcia zasilania; wariant dla 12 V nie ma tu zastosowania.
Fotokomórki przekaźnikowe z fototestem

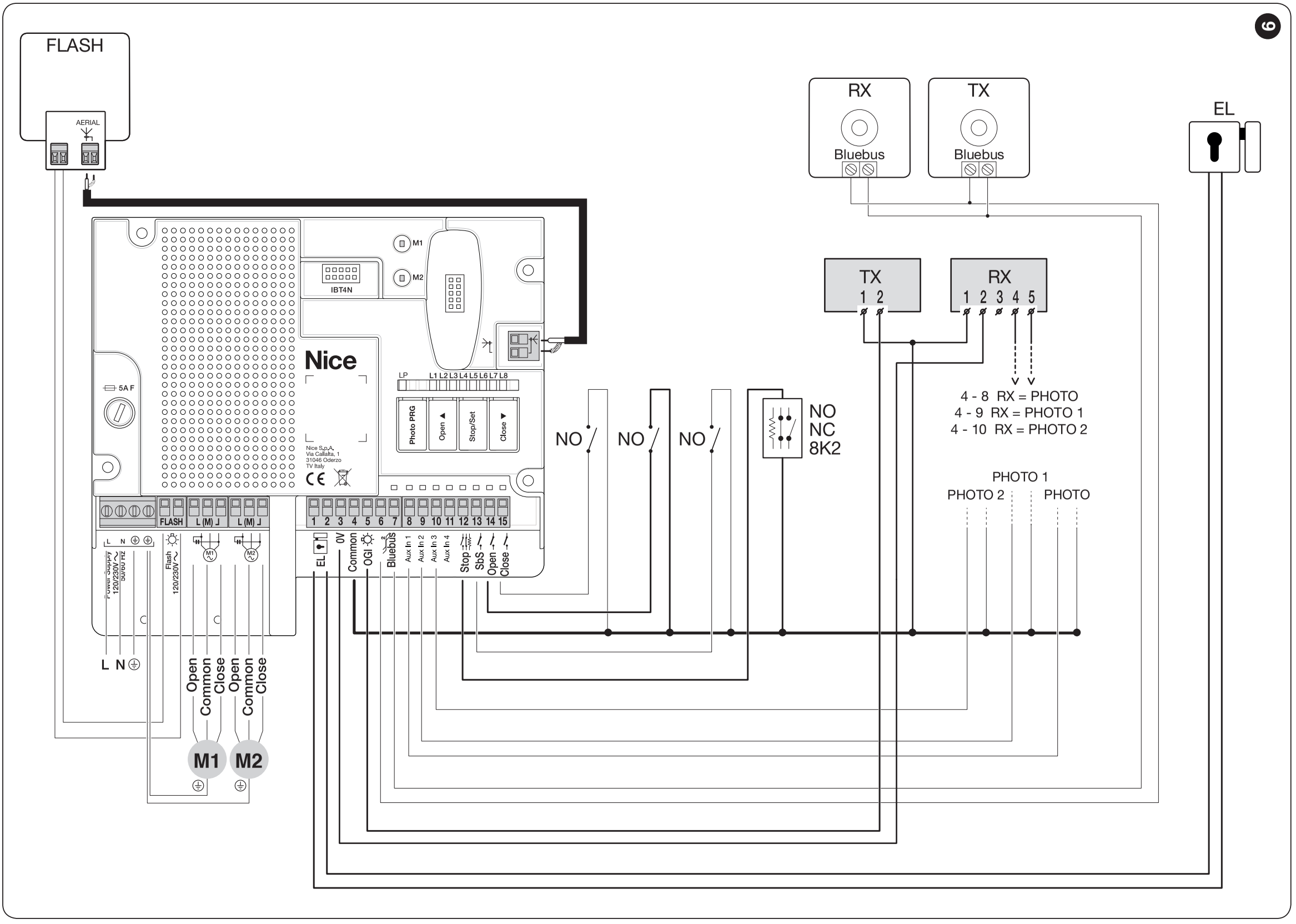

Oryginał NICE, rysunek 9. Fototest przekaźnikowego nadajnika TX wykorzystuje wyjście 5 oznaczone OGI. Zaciski 6–7 na rysunku zasilają oddzielne urządzenia BlueBUS. Kliknij obraz, aby go powiększyć.
Zgodnie z rysunkiem 9 podłącz zacisk 1 TX do zacisku 4 MC800, a zacisk 2 TX do zacisku 5 MC800. RX pozostaje zasilany z zacisków 3–4, a jego styk C–NC podłącz do wybranego wejścia PHOTO. W tym układzie wyjście 5 jest zajęte przez fototest i nie można go jednocześnie użyć do zwykłej lampki sygnalizacyjnej OGI. Po zmianie podłączenia ponownie przeprowadź rozpoznawanie i test działania. Samo wybranie Photo PRG nie zmienia fizycznego zasilania TX.
Fotokomórki BlueBUS i wyłączniki krańcowe silników

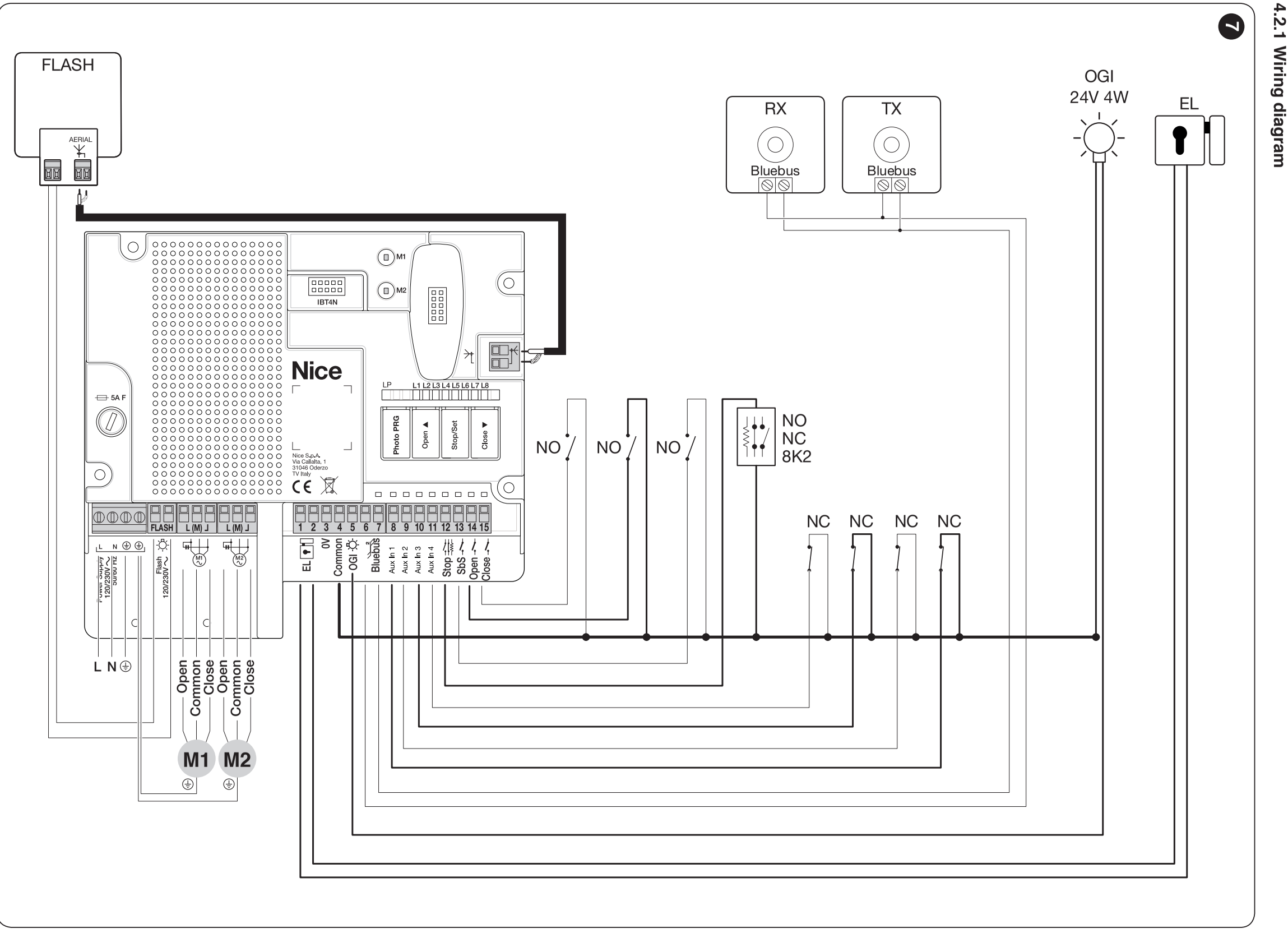

Oryginał NICE, rysunek 7. Wejścia AUX są tu przeznaczone dla wyłączników krańcowych; funkcja fotokomórek przekaźnikowych jest wyłączona. Kliknij obraz, aby go powiększyć.
NICE EPMB podłącz dwoma przewodami do zacisków 6–7. Zworki TX i RX jednej pary muszą ustawiać ten sam adres; kolejna para musi mieć inny adres. FOTO/FOTO II zabezpiecza zamykanie, FOTO1/FOTO1 II otwieranie, a FOTO2/FOTO2 II otwieranie. Adres FOTO3 jest niedozwolony. Dokładne położenie zworek wybierz zgodnie z tabelą 3 w instrukcji MC800 oraz instrukcją fotokomórek.
Jeśli używasz AUX jako wyłączników krańcowych, LP musi być zgaszona. Nie używaj jednocześnie fotokomórek przekaźnikowych podłączonych do AUX i wyłączników krańcowych podłączonych do tych samych wejść. Po każdym dodaniu lub odłączeniu urządzenia ponownie przeprowadź rozpoznawanie.
Źródło: oryginalna instrukcja NICE MC800 IDV0544A00EN, rysunki 7–9, rozdziały 4.4–4.6; zaciski EPM zgodnie z IS0261A00MM.
Uproszczona procedura pierwszego uruchomienia
1. Mechanika, podłączenie i pierwsze włączenie
Sprawdź ograniczniki, swobodny ruch skrzydeł w trybie ręcznym oraz prawidłowe zablokowanie napędów. Sprawdź M1/M2, PE, kondensatory i wejścia bezpieczeństwa. Przed rozpoczęciem rozpoznawania sprawdź, czy siła jest odpowiednio ustawiona dla danego silnika: poziom II, parametr L6.
Po włączeniu dioda BlueBUS powinna migać na zielono mniej więcej raz na sekundę, a dioda FLASH powinna być zgaszona. Niezgodność oznacza konieczność sprawdzenia podłączenia po odłączeniu zasilania. Profilaktyczne resetowanie przed każdą konfiguracją nie jest konieczne.
2. Wybierz tryb fotokomórek
W przypadku fotokomórek przekaźnikowych podłączonych do AUX1–3 przytrzymaj Photo PRG, aż zaświeci się LP. Gdy wejścia AUX są używane jako wyłączniki krańcowe, LP musi być zgaszona; aby ją wyłączyć, ponownie przytrzymaj Photo PRG. Przy samych fotokomórkach BlueBUS nie włączaj trybu przekaźnikowego.
3. Rozpoznaj podłączone urządzenia
- Przytrzymaj jednocześnie Open ▲ + Stop/Set.
- Puść przy szybkim miganiu L1 i L2, po około 3 sekundach.
- Poczekaj na zakończenie. L1/L2 zgasną, a STOP powinien się świecić. Następnie L3/L4 mogą sygnalizować konieczność rozpoznania toru ruchu.
Ten krok wykonuje się także w przypadku zestawu bez podłączonych urządzeń. W przypadku fotokomórek przekaźnikowych ich tryb musi być włączony przed rozpoczęciem rozpoznawania.
4. Automatycznie rozpoznaj położenia krańcowe
- Ustaw odblokowane skrzydła mniej więcej w połowie toru ruchu, a następnie ponownie mechanicznie zablokuj napędy zgodnie z ich instrukcjami.
- Przytrzymaj Stop/Set + Close ▼ i puść, gdy L3/L4 zaczną szybko migać, po około 3 sekundach.
- Sprawdź kolejność: zamykanie M1, zamykanie M2, otwieranie M2, otwieranie M1, zamykanie M1 i zamykanie M2.
- Po zakończeniu L3/L4 zgasną. Sprawdź osobno polecenia Open i Close oraz skontroluj kolejność ruchu i spowolnienie skrzydeł.
Jeśli skrzydło zamiast się zamykać, otwiera się: przerwij rozpoznawanie przyciskiem Open lub Close. Odłącz zasilanie i upewnij się, że układ jest bez napięcia. W odpowiednim silniku zamień miejscami dwa przewody kierunkowe OPEN/CLOSE, czyli skrajne przewody robocze zgodnie ze schematem; przewód wspólny COMMON ani PE nie podlega zmianie. W przypadku 230 V AC nie jest to zmiana polaryzacji. Następnie ponownie przeprowadź rozpoznawanie.
Zadziałanie fotokomórki lub STOP przerywa rozpoznawanie i powoduje miganie L1. Usuń przyczynę i rozpocznij rozpoznawanie od nowa. Jeśli automatyczne ustawienie nie jest odpowiednie, przejdź do ustawiania ręcznego.
Źródło: oryginalna instrukcja NICE MC800 IDV0544A00EN, rozdziały 4.5–4.9.
Ręczne ustawianie położeń krańcowych
Ręczne ustawianie obejmuje dwie fazy: najpierw położenia krańcowe zamknięcia i otwarcia, a następnie punkty spowolnienia podczas zamykania. Punkty A przy L5/L6 ustawia się dopiero po rozpoznaniu położenia otwarcia odpowiedniego silnika.
| Dioda podczas rozpoznawania | Zapisywane położenie |
|---|---|
| L1 | 0 M1 – pełne zamknięcie M1. |
| L2 | 0 M2 – pełne zamknięcie M2. |
| L5 | A M2 – początek spowalniania M2 podczas zamykania. |
| L6 | A M1 – początek spowalniania M1 podczas zamykania. |
| L7 | 1 M2 – pełne otwarcie M2. |
| L8 | 1 M1 – pełne otwarcie M1. |
Pierwszy etap: położenia krańcowe
- Przytrzymaj Stop/Set + Close i puść, gdy L3/L4 zaczną szybko migać, po około 3 s. Od razu krótko naciśnij Stop/Set, aby wybrać programowanie ręczne.
- Gdy miga L1, przytrzymując Open lub Close, przesuń M1 do położenia zamkniętego. Zwolnienie przycisku zatrzymuje ruch. Zapisz ustawienie, przytrzymując Stop/Set przez co najmniej 3 s, a następnie puść.
- Gdy miga L2, w ten sam sposób zapisz położenie zamknięte M2.
- Teraz zostanie wybrana dioda L5. Krótkimi naciśnięciami Open/Close przejdź przez L5 i L6 do L7. Na razie nie zapisuj tych punktów spowolnienia.
- Przy L7 ustaw i zapisz położenie otwarte M2; przy L8 — położenie otwarte M1.
- Poczekaj, aż tryb się zakończy, i sprawdź bezpieczny cykl otwierania i zamykania.
Drugi etap: punkty spowolnienia
Po zaprogramowaniu położeń krańcowych przejdź do ustawiania mieszanego: przytrzymaj Stop/Set + Close i puść, gdy miga L1. Krótkimi naciśnięciami Open/Close wybierz L5. Przesuń M2, aby ustawić punkt rozpoczęcia spowalniania podczas zamykania, i zapisz go, przytrzymując Stop/Set przez co najmniej 3 s. W ten sam sposób ustaw L6 dla M1. Jeśli ruch rozpoczyna się z całkowicie otwartego położenia, odbywa się w kierunku zamykania.
Między kolejnymi naciśnięciami nie czekaj dłużej niż 10 s. Krótkie naciśnięcie Open/Close wybiera diodę LED, a przytrzymanie uruchamia silnik. Przy jednym silniku używaj wyłącznie L2, L5 i L7; pomiń pozostałe pozycje.
Po każdej korekcie sprawdź cały tor ruchu, wzajemne opóźnienie skrzydeł oraz bezpieczeństwo. Ogólne wydłużanie czasu pracy silnika do napotkania ogranicznika nie zastępuje prawidłowych ustawień ani instrukcji konkretnego napędu.
Źródło: oryginalna instrukcja NICE MC800 IDV0544A00EN, tabela 4 oraz rozdziały 4.8.2–4.8.3.
Programowanie funkcji i parametrów
Na pierwszym poziomie funkcję włącza się lub wyłącza. Na drugim poziomie wybiera się jej wartość. Dlatego ten sam numer diody LED nie oznacza tego samego na obu poziomach.
Poziom I – włączanie i wyłączanie
Przytrzymaj Stop/Set, aż zacznie migać L1, i puść. Przyciskiem Open/Close wybierz diodę LED, a krótkim naciśnięciem Stop/Set zmień stan: krótkie mignięcie = OFF, długie = ON. Po 10 s bez naciśnięcia programowanie zostanie zakończone.
| Pozycja | Znaczenie / sposób postępowania |
|---|---|
| L1 – automatyczne zamykanie | Po otwarciu odliczany jest czas pauzy, po czym brama się zamyka. |
| L2 – zamykanie po zadziałaniu fotokomórki | Przy włączonym automatycznym zamykaniu skraca czas pauzy po zadziałaniu fotokomórek do 5 s. Nawet gdy L1 jest wyłączone, zadziałanie fotokomórki może uruchomić automatyczne zamykanie po ustawionym czasie pauzy. |
| L3 – zawsze zamykaj | Po przywróceniu zasilania otwarta brama może zamknąć się samoczynnie; ruch poprzedza migający sygnał ostrzegawczy. |
| L4 – krótkie dociśnięcie | Przed otwarciem zamkniętej bramy wykonuje krótki ruch w kierunku zamykania, aby ułatwić zwolnienie zamka elektrycznego. |
| L5 – oświetlenie pomocnicze | Zmienia funkcję FLASH z lampy sygnalizacyjnej na oświetlenie. Parametry elektryczne wyjścia muszą być dostosowane do podłączonego obciążenia. |
| L6 – wstępne miganie | Lampa sygnalizacyjna miga przez 3 s przed rozpoczęciem ruchu. |
| L7 – otwarcie częściowe | Zmienia wejście CLOSE na Partial Open 1. |
| L8 – podtrzymywanie ciśnienia | Tylko dla odpowiednich silników hydraulicznych: po 4 h od zamknięcia na krótko przywraca ciśnienie za pomocą polecenia zamknięcia. |
Poziom II – ustawianie wartości
Przytrzymaj Stop/Set, aż zacznie migać L1, i puść. Przyciskiem Open/Close wybierz parametr, a następnie ponownie przytrzymaj Stop/Set. Po około 3 s wyświetli się jego wartość. Nadal przytrzymuj Stop/Set i przyciskiem Open/Close wybierz nową wartość. Puść Stop/Set i odczekaj 10 s.
| Pozycja | Znaczenie / sposób postępowania |
|---|---|
| L1 – czas pauzy | L1–L8: 5 / 15 / 30 / 45 / 60 / 80 / 120 / 180 s. Ustawienie fabryczne: 30 s. |
| L2 – tryb krokowy | L1: otwórz–stop–zamknij–stop. L2: otwórz–stop–zamknij–otwórz. L3: otwórz–zamknij–otwórz–zamknij. L4/L5: tryb wspólnotowy; L6: tryb krokowy z częściowym otwarciem; L7: sterowanie przez przytrzymanie; L8: półautomatyczne otwieranie i zamykanie przez przytrzymanie. Szczegółowe reakcje na sygnały OPEN/CLOSE różnią się w rozszerzonych trybach — patrz tabela 6. |
| L3 – opóźnienie otwierania | L1–L8: 0 / 10 / 15 / 20 / 25 / 30 / 40 / 50% czasu pracy. |
| L4 – opóźnienie zamykania | Te same stopnie: 0 / 10 / 15 / 20 / 25 / 30 / 40 / 50% czasu pracy. |
| L5 – równoważenie czasów | L1–L8: 0 / 20 / 30 / 40 / 60 / 70 / 80 / 100%. Niższa wartość skraca, a wyższa wydłuża czas zamykania; nie jest to ustawienie siły. |
| L6 – siła silników | L1–L8: 25 / 35 / 45 / 55 / 65 / 75 / 85 / 100%. Wartości oznaczają elektryczną regulację mocy, a nie zmierzoną siłę uderzenia. |
| L7 – czas rozruchu | L1–L8: 0 / 0,5 / 1 / 1,5 / 1,8 / 2 / 2,5 / 3 s. |
| L8 – otwarcie częściowe | L1–L4: M2 do ¼, ½, ¾ lub pełnego otwarcia. L5–L8: oba skrzydła do ¼, ½, ¾ lub pełnego mniejszego z ustawionych otwarć M1/M2. |
Przykład – zamykanie po 60 sekundach: na poziomie I włącz L1. Na poziomie II wybierz parametr L1 i ustaw wartość L5. Jeśli aktywne jest również L2, zadziałanie fotokomórek może skrócić czas pauzy.
Nie kompensuj zacinającej się mechaniki zwiększeniem siły. Po zmianie siły, rozruchu lub czasu należy sprawdzić bezpieczeństwo całej bramy i wykonać wymagane pomiary sił.
Źródło: oryginalna instrukcja NICE MC800 IDV0544A00EN, rozdział 6, tabele 5–6.
Piloty i programatory serwisowe
Odbiornik wtykowy montuj przy odłączonym zasilaniu. Istniejący SMXI lub OXI może pozostać częścią odpowiedniego, sprawnego zestawu; przy dodawaniu pilotów kieruj się dokładnym typem odbiornika i stosowanym kodowaniem.
Do nowego, odpowiedniego zestawu dostępne są NICE OXIBD oraz na przykład NICE ON3EBD. Antenę OXIBD podłącza się bezpośrednio do zacisków odbiornika. Oryginalne starsze schematy z OXI nie pokazują tego sposobu podłączenia. Przewód koncentryczny anteny i zasilanie sieciowe lampy sygnalizacyjnej to dwa oddzielne obwody.
Przykład dla istniejącego odbiornika SMXI
Aby zapisać pilota w trybie I, przytrzymaj przycisk odbiornika przez co najmniej 3 s, aż zaświeci się jego dioda LED, a następnie puść przycisk. W ciągu 10 s przytrzymaj przycisk pilota przez co najmniej 2 s. Trzy mignięcia odbiornika potwierdzą zapisanie. Ten tryb zapisuje cały pilot; jeśli wymagane jest przypisanie jednego konkretnego polecenia, użyj odpowiedniego trybu II.
Procedury dotyczące OXI, OXIBD i innych odbiorników znajdziesz w naszym poradniku parowania pilotów NICE. Nie stosuj automatycznie procedury SMXI do innego odbiornika. Dodanie pilota nie wymaga resetowania toru ruchu MC800.
Programowanie przez BusT4
Oryginalna instrukcja opisuje NICE IBT4N i NICE OVIEW. Umożliwiają rozszerzone ustawienia i diagnostykę, na przykład sygnalizację serwisową OGI. Istniejące odniesienie do NICE BIDIWIFI pozostaje aktualne w przypadku wyboru programowania mobilnego; sposób podłączenia, funkcje i obsługę konkretnej wersji należy sprawdzić w instrukcji modułu.
Źródło: oryginalna instrukcja NICE MC800 IDV0544A00EN, rozdziały 8.1–8.2; parowanie i antena zależą od zainstalowanego odbiornika.
Diagnostyka, bezpiecznik i reset
W razie awarii zanotuj liczbę czerwonych mignięć diody LED BlueBUS i kolejne świecące lub migające diody LED. Czerwona sekwencja powtarza się po około sekundowej przerwie. Dwa szybkie zielone mignięcia po wydaniu polecenia oznaczają zwykłą zmianę wejścia.
| Dioda LED BlueBUS | Znaczenie i pierwsza kontrola |
|---|---|
| 1 czerwone mignięcie | Niezgodność urządzeń BlueBUS z zapamiętaną konfiguracją. Sprawdź okablowanie i adresy; po zmianie konfiguracji ponownie przeprowadź procedurę uczenia. |
| 2 | Zadziałanie fotokomórki. Sprawdź, czy nie ma przeszkody, oczyść i ustaw prawidłowo TX/RX, sprawdź zasilanie oraz styk przy podłączeniu przekaźnikowym. |
| 4 | Zadziałanie wejścia STOP. Sprawdź podłączone urządzenie zabezpieczające i okablowanie. |
| 5 | Błąd parametrów wewnętrznych. Odczekaj co najmniej 30 s i spróbuj ponownie wydać polecenie. Powtarzający się błąd wymaga serwisowania. |
| 7 | Błąd elektryczny. Następnie odczytaj L1–L4 zgodnie z poniższą tabelą. |
| 8 | Nieprzerwanie aktywne polecenie blokuje pozostałe. Sprawdź przycisk, przekaźnik lub sterowanie czasowe. |
| 9 | Automatyka została zablokowana poleceniem; użyj odpowiedniego polecenia, aby ją odblokować. |
| Pozycja | Znaczenie / postępowanie |
|---|---|
| 7 + miga L1 | Zabezpieczenie silników lub odłączone silniki. |
| 7 + miga L2 | Nieprawidłowość zapamiętanych wyłączników krańcowych. |
| 7 + miga L3 | Wyłączniki krańcowe są podłączone, ale nie zostały zaprogramowane. |
| 7 + miga L4 | Ogólna nieprawidłowość; jeśli utrzymuje się po sprawdzeniu, konieczny jest serwis. |
| L1 + L2 migają powoli | Uczenie urządzeń nie zostało zakończone. |
| L3 + L4 migają powoli | Mechaniczne położenia krańcowe nie zostały zaprogramowane. |
| STOP nie świeci | Sprawdź wejście bezpieczeństwa STOP i jego zapamiętany stan. |
| Nie świeci również BlueBUS | Sprawdź zasilanie i bezpiecznik; w przypadku powtarzającego się błędu konieczna jest profesjonalna diagnostyka. |
Tabela MC800 zawiera kody 1, 2, 4, 5, 7, 8 i 9. Kodów i błędów enkodera z MC824H nie należy tu przenosić.

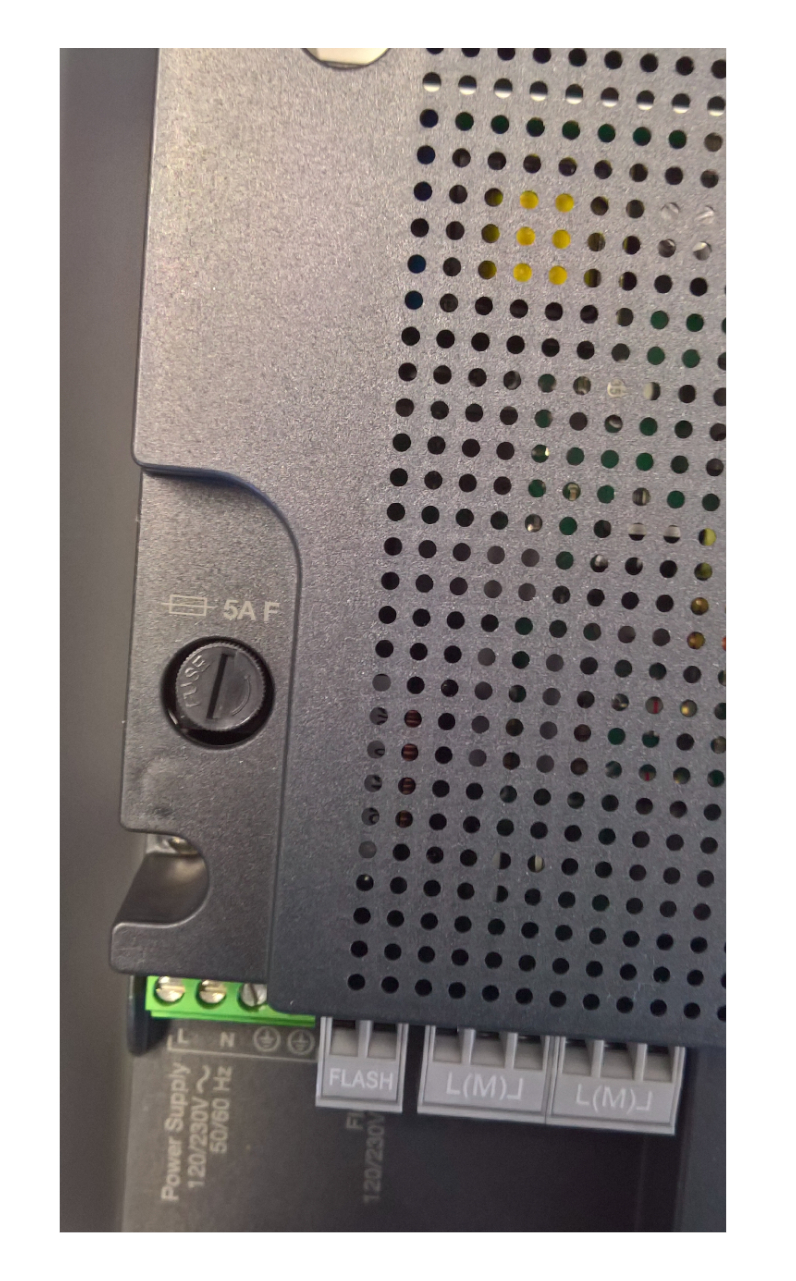

Bezpiecznik główny 5 A, szybki typ F. Przy wymianie zachowaj również pozostałe parametry oryginalnego bezpiecznika. Kliknij obraz, aby go powiększyć.
Sprawdzaj bezpiecznik przy odłączonym zasilaniu. Przed wymianą ustal przyczynę przepalenia; bezpiecznik o większej wartości ani mostkowanie nie są naprawą.
Kiedy wykonać reset
Reset usuwa indywidualne ustawienia centrali. Użyj go tylko wtedy, gdy świadomie chcesz przywrócić ustawienia fabryczne: przytrzymaj Open + Close, aż L1/L2 zaczną migać, i zwolnij przyciski. Następnie trzeba ponownie skonfigurować wejścia, przeprowadzić uczenie urządzeń i trasy oraz wykonać testy. Pamięć wtykowego odbiornika radiowego obsługuje się zgodnie z jego własną procedurą.
Źródło: oryginalna instrukcja NICE MC800 IDV0544A00EN, rozdział 7, tabele 8–10; reset opisano w rozdziale 6.5.
Końcowe testy i regularna konserwacja
- Sprawdź otwieranie, zamykanie i zatrzymywanie za pomocą każdego używanego elementu sterującego.
- Sprawdź kolejność ruchu skrzydeł, ograniczniki i spowalnianie; skrzydła nie mogą się zderzać ani zacinać.
- Osobno przetestuj każdą parę fotokomórek i każde urządzenie STOP, w tym reakcję podczas ruchu bramy.
- Sprawdź ustawienie sił i wykonaj pomiary niezbędne do bezpiecznego uruchomienia danej bramy.
- Przekaż właścicielowi instrukcję ręcznego odblokowywania napędów, zasady bezpiecznego użytkowania i harmonogram konserwacji.
Działanie automatyki należy kontrolować co najmniej co 6 miesięcy, a w zależności od intensywności użytkowania — częściej. W przypadku awarii zasilania należy ręcznie odblokować same napędy zgodnie z ich instrukcjami.
Na potrzeby serwisu przygotuj oznaczenia centrali, płyty i silników, typ fotokomórek i odbiornika, liczbę czerwonych mignięć BlueBUS oraz zdjęcie okablowania.
Źródło: oryginalna instrukcja NICE MC800 IDV0544A00EN, rozdziały 5 i 9.
Przegląd wszystkich trzech instrukcji · MC824HR30 · MC800 / MCA5 · Road RD400
Źródło: NICE MC800, IDV0544A00EN, rewizja 29. 8. 2018, dla płyty MCA5; nie jest to instrukcja nowszego modelu MC800R30.
