Instrukcja techniczna NICE MC824HR30

Przegląd wszystkich trzech instrukcji · MC824HR30 · MC800 / MCA5 · Road RD400

Praktyczny poradnik do centrali sterującej NICE MC824HR30

Ta instrukcja jest przeznaczona dla MC824HR30, typ MC824H, z płytą MCA1R30. Pomoże w doborze akcesoriów, podłączeniu, pierwszym uruchomieniu oraz diagnozowaniu usterek bramy jedno- lub dwuskrzydłowej.

Przed podłączeniem porównaj oznaczenie na centrali z instrukcją. Instrukcja NICE obejmuje modele MC824H i MC824L, ale te jednostki nie używają tych samych silników. Według tabeli producenta MC824L jest przeznaczona do napędu OLTRE1824, a jej wejścia ENC nie są używane. Poniższe procedury i dobór silników dotyczą modelu MC824H/MC824HR30.

Obsługiwane napędy są zasilane napięciem 24 V DC, a centralę zasila się napięciem 230 V AC.
W poniższym schemacie fotokomórki są podłączone w systemie BlueBUS.
M2 otwiera się jako pierwsze, a M1 zamyka jako pierwsze. W przypadku bramy jednoskrzydłowej używa się M2.
Typ silnika wybiera się przełącznikami przed rozpoczęciem procedury uczenia drogi.

Kompatybilne napędy i akcesoria

Liczy się nie tylko zasilanie 24 V ani nazwa rodziny napędów. Konkretny silnik musi być wymieniony w tabeli doboru silnika, a jego przełączniki muszą być prawidłowo ustawione.

Grupa	Modele wskazane przez producenta jako kompatybilne z MC824H
Toona	TO4024, TO5024, TO5024I, TO7024
Toona Hi-Speed	TO5024HS, TO6024HS
Hyppo	HY7024, HY7124
Napędy podziemne	MFAB3024, LFAB4024, BFAB5024
Pozostałe szybkie napędy	MFAB3024HS, LFAB4024HS, WG3524HS, TTN3724HS, TTN6024HS
Pozostałe modele wymienione w instrukcji	MB4024, MB5024, XFAB2124, METROELITE, WINGOELITE

Oznaczenia pochodzą z tabeli 4 producenta. W przypadku innej nazwy handlowej lub starszego silnika najpierw sprawdź jego pełny typ. Ustawienia poszczególnych przełączników znajdziesz w sekcji Wybór typu silnika.

Bezpieczeństwo i sygnalizacja

NICE EPMB – dwuprzewodowe fotokomórki BlueBUS. Przekaźnikowych fotokomórek EPM lub BF nie podłącza się zgodnie z tym schematem.
NICE ELDC – lampa ostrzegawcza wymieniona w danych technicznych MC824H. Zasilanie lampy i podłączenie anteny to dwa osobne obwody.
Listwy bezpieczeństwa i styki STOP – wybierz typ NO, NC lub 8,2 kΩ w zależności od podłączenia i zagrożeń związanych z daną bramą.

Sterowanie i zasilanie awaryjne

NICE OXIBD – wtykowy odbiornik radiowy do złącza SM. Przykładem pilota do tego odbiornika jest NICE ON3EBD; sposób parowania i tryb komunikacji dobierz zgodnie z instrukcją odbiornika.
NICE EKS – przełącznik kluczykowy ze stykami chwilowymi. Do wejścia SbS, OPEN lub CLOSE użyj styku bezpotencjałowego C–NO. Taki sam typ styku może zapewnić odpowiedni przycisk lub przekaźnik modułu sterującego.
NICE PSS324 – akumulator zapasowy wymieniony w aktualnej instrukcji. W przypadku starszego modelu NICE PS324 obowiązują szczególne warunki opisane w sekcji dotyczącej zasilania awaryjnego.
NICE IBT4N i NICE OVIEW – interfejs i programator umożliwiający dostęp do ustawień serwisowych przez BusT4; podłączenie i obsługę przeprowadź zgodnie z ich instrukcjami.

Źródło: oryginalna instrukcja NICE, tabela 4; akcesoria opisano w rozdziałach 4.2, 8 i 11.

Montaż centrali sterującej i okablowanie

Zamocuj skrzynkę na stabilnej, pionowej powierzchni tak, aby jej dolna krawędź znajdowała się co najmniej 40 cm nad ziemią. Zabezpiecz trasy kablowe przed przedostawaniem się wody. Według producenta boczne wejście kabla jest przeznaczone wyłącznie do chronionych pomieszczeń; na zewnątrz użyj przygotowanych wejść dolnych z odpowiednimi przepustami.

Zastosowanie	Kabel i maksymalna długość
Zasilanie centrali	3 × 1,5 mm²; do 30 m. Przy długości powyżej 30 m producent zaleca kabel 3 × 2,5 mm² oraz uziemienie w przypadku automatyki.
Każdy silnik	3 × 1,5 mm²; do 10 m.
Enkoder każdego silnika	2 × 1 mm²; do 10 m. Zgodnie z instrukcją kabel silnika i enkodera można zastąpić jednym przewodem 5 × 1,5 mm².
BlueBUS	2 × 0,5 mm²; do 20 m. Przy długości 20–40 m użyj przewodu 2 × 1 mm².
Lampa ostrzegawcza	2 × 0,5 mm²; do 20 m.
Antena	Kabel koncentryczny RG58; do 20 m, zalecana długość poniżej 5 m.
Przełącznik kluczowy	2 kable 2 × 0,5 mm² lub jeden 4 × 0,5 mm²; do 50 m.
Zamek elektryczny	2 × 1 mm²; do 10 m.

Podane przekroje nie zastępują projektu obwodu zasilającego. Rodzaj izolacji, sposób ułożenia kabli, przewód ochronny i element odłączający muszą być dostosowane do warunków otoczenia i konkretnej instalacji.

Źródło: oryginalna instrukcja NICE, tabela 1 i rozdział 3.5.

Zaciski i schemat połączeń MC824HR30

Wszystkie przewody podłączaj przy odłączonym zasilaniu sieciowym i rezerwowym. Oznaczenia na płytce są rozstrzygające; numeracji zacisków z MC424L, MC800 ani RD400 nie należy tu stosować.

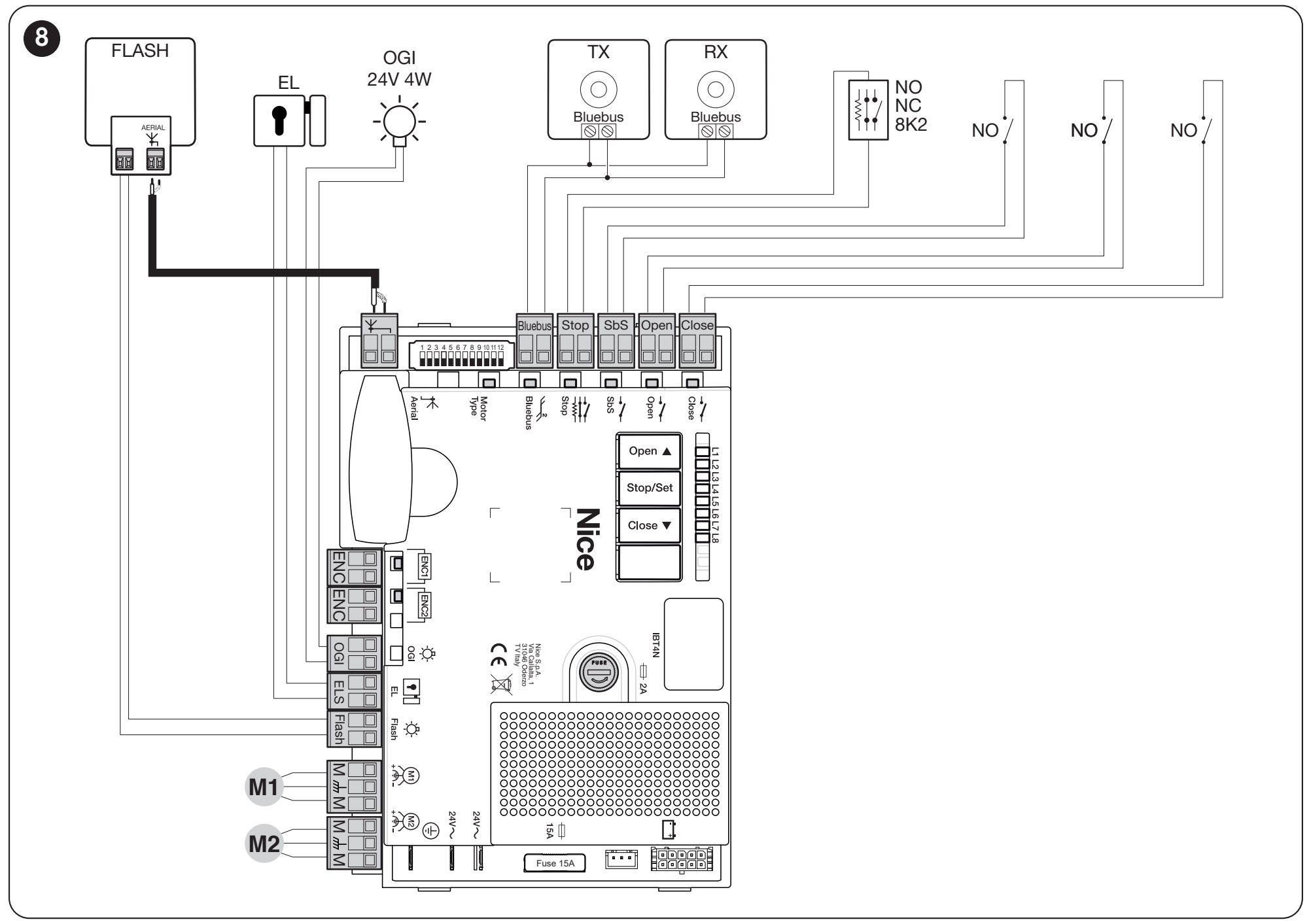

Oryginalny schemat NICE, rysunek 8. TX i RX na tym rysunku to BlueBUS. Pokazane na rysunku podłączenie anteny do płytki dotyczy OXI; w przypadku OXIBD antenę podłącza się bezpośrednio do odbiornika, jak pokazano w osobnej części dotyczącej radia. Kliknij obraz, aby go powiększyć.

Zacisk	Zastosowanie
L / N / PE	Zasilanie sieciowe 230 V AC i uziemienie ochronne zgodnie z oznaczeniami sekcji zasilania. Nie podłączać do wejść niskonapięciowych.
M1 + ENC1	Silnik skrzydła, które jako pierwsze porusza się podczas zamykania, oraz jego enkoder.
M2 + ENC2	Silnik skrzydła, które jako pierwsze porusza się podczas otwierania, oraz jego enkoder. W przypadku bramy jednoskrzydłowej podłącz silnik do M2; M1 pozostaje wolne.
FLASH	Wyjście lampy ostrzegawczej; w trybie lampy ostrzegawczej 12 V DC, maks. 21 W. Producent podaje NICE ELDC. To nie jest wyjście 230 V.
ELS	Wyjście do zamka elektrycznego 12 V AC, maks. 15 VA. Zmiana funkcji na oświetlenie powoduje również zmianę parametrów elektrycznych wyjścia.
OGI	Wskaźnik otwartej bramy: 24 V, maks. 4 W; napięcie może wahać się w zakresie od −30 do +50%.
BlueBUS	Dwa przewody do zasilania i komunikacji kompatybilnych urządzeń; połączenie równoległe, bez zachowania polaryzacji.
STOP	Wejście bezpieczeństwa dla styków NO, NC lub 8,2 kΩ. Podczas programowania centrala zapamiętuje podłączony stan; jego zmiana powoduje zatrzymanie i krótki ruch wstecz.
SbS / OPEN / CLOSE	Wejścia sterujące dla bezpotencjałowych styków NO: sterowanie krok po kroku, otwieranie i zamykanie. Nie doprowadzaj do nich obcego napięcia.
SM / IBT4N	Złącze odbiornika wtykowego / złącze interfejsu serwisowego. Akcesoria podłączaj przy odłączonym zasilaniu.

Silniki i enkodery

Każdy enkoder musi być przypisany do właściwego silnika. Na dwuprzewodowym wejściu ENC polaryzacja nie ma znaczenia. Jeśli podczas programowania okaże się, że kolejność skrzydeł jest zamieniona, należy zamienić miejscami zarówno silniki, jak i ich enkodery. Nie wolno pomylić przewodu ochronnego z przewodami silnikowymi.

Przycisk i przełącznik kluczowy

Do standardowego sterowania podłącz styk NO do pary zacisków SbS. W przypadku przełącznika NICE EKS użyj styków C i NO wybranego mikroprzełącznika. Sekwencję poleceń określa parametr L2 na drugim poziomie. Osobne polecenia można podłączyć do wejść OPEN i CLOSE. Funkcja L7 na pierwszym poziomie może zmienić wejście CLOSE na wejście częściowego otwierania.

Wejście bezpieczeństwa STOP

Kilka styków NO podłącza się równolegle, a kilka styków NC szeregowo. Połączenia z listwami krawędziowymi 8,2 kΩ podlegają odrębnym zasadom; podłącz je zgodnie z rozdziałem 4.2.2 i instrukcją listwy. Nie wyłączaj urządzenia bezpieczeństwa przez zmostkowanie jako sposobu na usunięcie usterki.

Źródło: oryginalna instrukcja NICE, rysunek 8, tabela 2 i uwaga 1 przy tabeli 14.

Fotokomórki BlueBUS

Do podstawowej pary użyj kompatybilnego nadajnika TX i odbiornika RX, na przykład NICE EPMB. Oba urządzenia podłącza się dwoma przewodami równolegle do BlueBUS. Nie są to fotokomórki przekaźnikowe ze stykami COM/NC; podłączenie modeli EPM lub BF z innej centrali nie ma tu zastosowania.

Ustaw TX i RX naprzeciw siebie, zgodnie z chronioną strefą.
Ustaw zworki adresujące zgodnie z wymaganą funkcją. TX i RX jednej pary muszą mieć ten sam adres, a kolejna para inny.
Podłącz oba przewody BlueBUS; polaryzacja nie ma znaczenia.
Przeprowadź programowanie podłączonych urządzeń i przetestuj każdą parę podczas ruchu bramy.

Adres	Reakcja zgodnie z instrukcją MC824H
FOTO / FOTO II	Ochrona podczas zamykania: zatrzymanie i zmiana kierunku ruchu.
FOTO 1 / FOTO 1 II	Podczas zamykania zatrzymanie i zmiana kierunku ruchu; podczas otwierania zatrzymanie, a po zwolnieniu wiązki kontynuacja ruchu.
FOTO 2 / FOTO 2 II	Ochrona podczas otwierania: zatrzymanie i zmiana kierunku ruchu.
FOTO 3	Ta konfiguracja nie jest dozwolona w przypadku tej centrali.

Dokładne położenie zworek sprawdź w tabeli 3 instrukcji MC824H oraz w instrukcji konkretnych fotokomórek. Po dodaniu lub usunięciu urządzenia ponownie przeprowadź programowanie. Przy wymianie postępuj również zgodnie z instrukcją danego akcesorium.

Pierwsze uruchomienie i programowanie drogi bramy

1. Wybierz typ silnika

Przy odłączonym zasilaniu ustaw przełącznik zgodnie z dokładnym modelem napędu. Ustawienie zakończ przed programowaniem ograniczników mechanicznych. Używaj wyłącznie kombinacji wskazanej przez producenta.

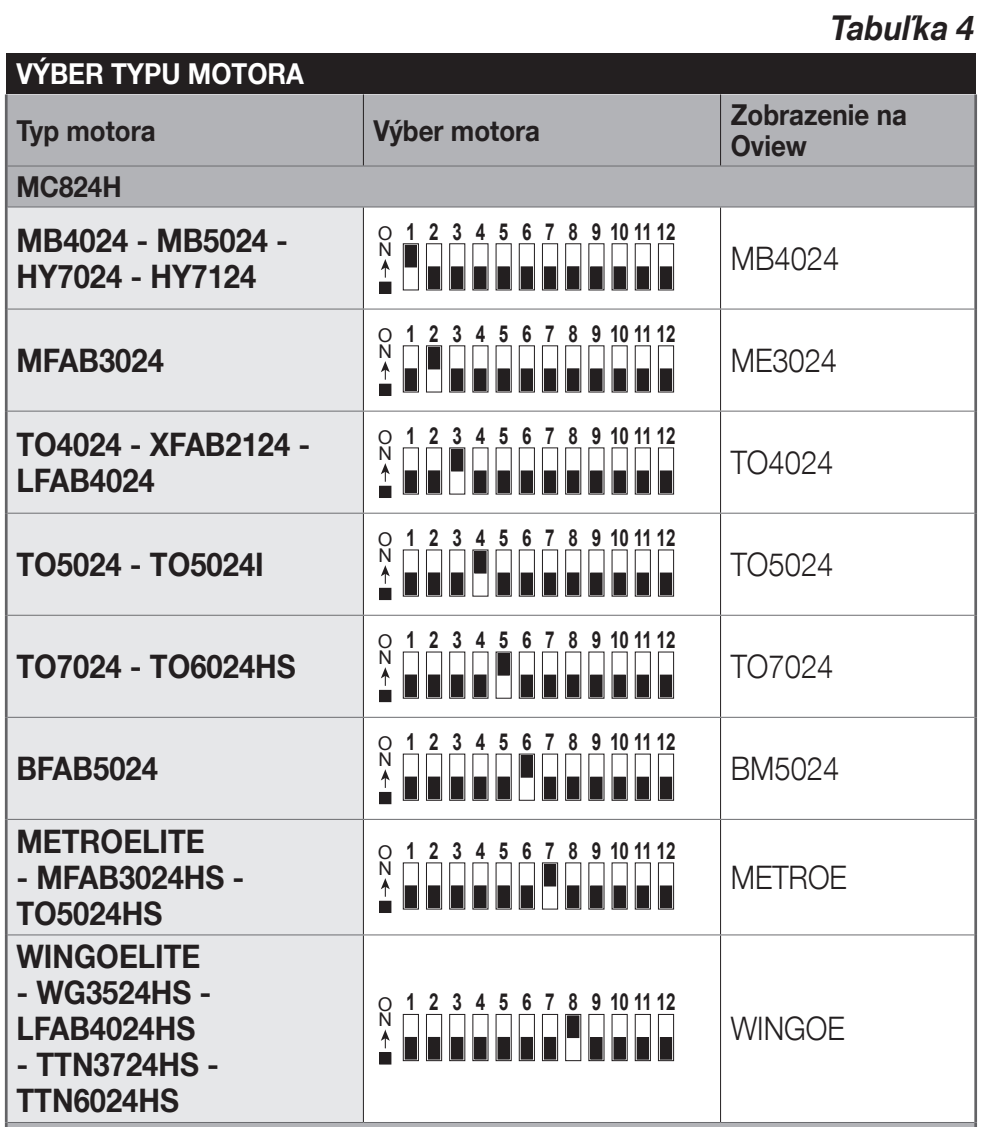

Fragment tabeli 4 z aktualnej słowackiej instrukcji: tylko wiersze dotyczące MC824H. Czarne i białe położenie przełącznika należy odczytywać na podstawie oznaczenia ON zarówno na rysunku, jak i na rzeczywistym przełączniku. Kliknij obraz, aby go powiększyć.

2. Sprawdź mechanikę i pierwsze uruchomienie

Sprawdź ograniczniki, swobodny ruch i odblokowanie napędów zgodnie z ich instrukcjami. Po włączeniu zasilania dioda LED BlueBUS powinna migać regularnie, mniej więcej raz na sekundę; diody LED TX/RX fotokomórek powinny migać, a lampa ostrzegawcza powinna być zgaszona. W przypadku nieprawidłowości odłącz zasilanie i sprawdź połączenia.

3. Zapamiętaj podłączone urządzenia

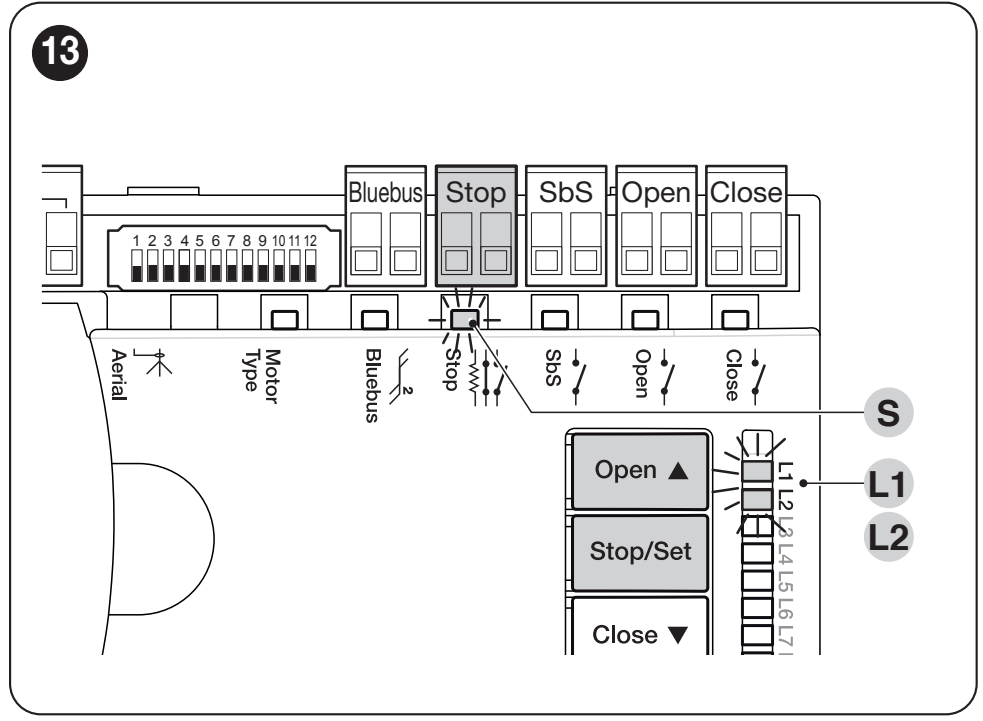

Rysunek 13: elementy sterujące służące do rozpoznawania urządzeń BlueBUS i STOP. Kliknij obraz, aby go powiększyć.

Naciśnij i przytrzymaj Open ▲ + Stop/Set.
Gdy L1 i L2 zaczną szybko migać, po około 3 sekundach, zwolnij przyciski.
Poczekaj na zakończenie. Dioda LED STOP powinna świecić, a L1 i L2 powinny zgasnąć. L3 i L4 mogą sygnalizować, że należy jeszcze zaprogramować drogę.

Ten etap jest wymagany również wtedy, gdy do BlueBUS ani STOP nie jest podłączone żadne urządzenie.

4. Automatycznie zaprogramuj ograniczniki mechaniczne

Naciśnij i przytrzymaj Stop/Set + Close ▼.
Zwolnij przyciski dopiero, gdy L3 i L4 zaczną szybko migać, po około 5 sekundach. Wcześniejsze zwolnienie przy L1 oznacza programowanie ręczne.
Sprawdź kolejność ruchów: powolne zamykanie M1, powolne zamykanie M2, powolne otwieranie M2 i M1 do ograniczników, a na końcu szybkie zamykanie obu skrzydeł.
Po prawidłowym zakończeniu L3 i L4 zgasną. Sprawdź osobno otwieranie i zamykanie za pomocą przycisków.

Jeśli kierunek lub kolejność są nieprawidłowe: przerwij programowanie przyciskiem Open lub Close. Przed poprawą okablowania odłącz wszystkie źródła zasilania. Przy zamianie skrzydeł należy zamienić miejscami M1/M2 oraz odpowiadające im przewody ENC; przy przeciwnym kierunku zamień tylko przewody silnika zgodnie z oryginalnym schematem. Następnie powtórz programowanie. Zadziałanie fotokomórki lub wejścia STOP przerwie programowanie.

Aby powtórzyć programowanie, nie trzeba profilaktycznie kasować całej pamięci.

Źródło: oryginalna instrukcja NICE, rozdziały 4.5–4.8.1.

Ręczne ustawianie położeń skrzydeł

Jeśli automatyczne programowanie nie uwzględnia geometrii bramy, położenia można zaprogramować ręcznie. W trybie mieszanym najpierw wykonuje się programowanie automatyczne, a następnie koryguje wybrane położenia pośrednie. W trybie mieszanym mechaniczne położenia krańcowe 0 i 1 pozostają bez zmian.

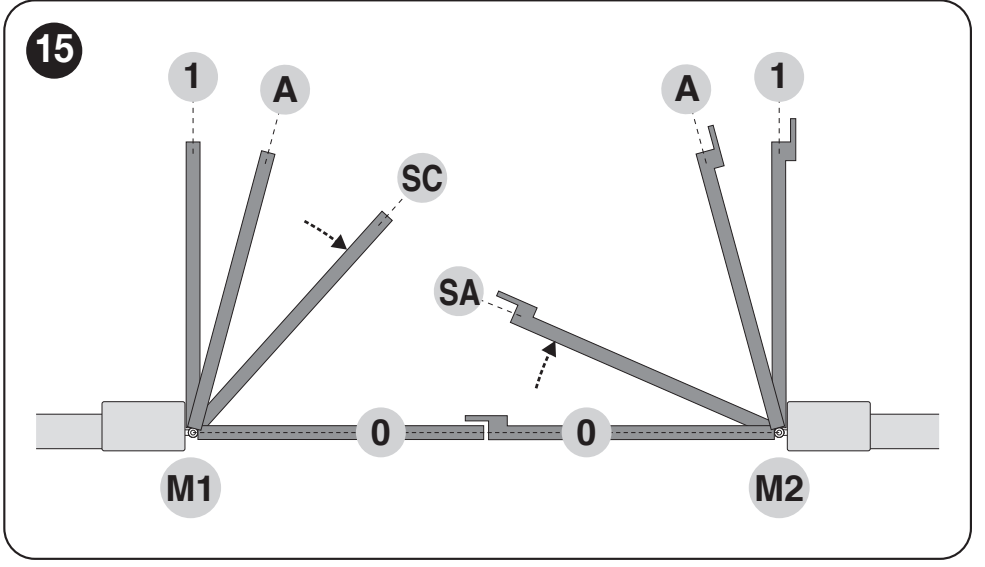

Rysunek 15: SA i SC określają kolejność ruchu skrzydeł; A to wymagane położenie otwarte. Kliknij obraz, aby go powiększyć.

Diody LED podczas programowania ręcznego	Położenie
L1	Mechaniczny ogranicznik zamknięcia M1 (0).
L2	Mechaniczny ogranicznik zamknięcia M2 (0).
L3	SA: położenie M2, po osiągnięciu którego M1 rozpoczyna otwieranie.
L4	Wymagane położenie otwarte A silnika M1.
L5	Wymagane położenie otwarte A silnika M2.
L6	SC: położenie M1, po osiągnięciu którego M2 rozpoczyna zamykanie.
L7	Mechaniczny ogranicznik otwarcia M1 (1).
L8	Mechaniczny ogranicznik otwarcia M2 (1).

Wejście do programowania ręcznego: przytrzymaj Stop/Set + Close i zwolnij, gdy zacznie migać L1, po około 3 sekundach. Krótkie naciśnięcie Open/Close wybiera położenie, a przytrzymanie uruchamia odpowiedni silnik. Zapisz położenie, przytrzymując Stop/Set przez co najmniej 3 sekundy; następnie przejdź do kolejnego. Przerwa między krokami może wynosić maksymalnie 10 sekund.

Brama jednoskrzydłowa wymaga osobnej procedury pomijania nieużywanych położeń. Szczegółową sekwencję dla jednego i dwóch silników opisano w rozdziałach 4.8.2 i 4.8.3, na stronach 11–12. Położeń i diod LED nie należy mylić z tabelą MC800.

Programowanie funkcji i parametrów

Przyciski Open ▲ i Close ▼ służą do wyboru pozycji, a Stop/Set do potwierdzania lub zmiany ustawień. Poziom I włącza funkcję; poziom II pozwala ustawić jej wartość. Na przykład L1 na poziomie I włącza automatyczne zamykanie, a L1 na poziomie II określa długość pauzy.

Poziom I – włączanie i wyłączanie

Przy nieruchomej bramie przytrzymaj Stop/Set, aż zacznie migać L1, a następnie zwolnij przycisk.
Za pomocą Open/Close wybierz odpowiednią diodę LED.
Krótkim naciśnięciem Stop/Set zmień stan: krótki błysk = OFF, długi błysk = ON.
Po zakończeniu niczego nie naciskaj i poczekaj na wyjście z trybu programowania.

LED / funkcja	Co zmienia
L1 – automatyczne zamykanie	Po otwarciu rozpoczyna się odliczanie ustawionej pauzy, po której brama zostaje zamknięta.
L2 – zamykanie po zadziałaniu fotokomórki	Zmienia sposób zamykania po zadziałaniu fotokomórek. Gdy automatyczne zamykanie jest aktywne, skraca pauzę do 5 s; jeśli L1 nie jest aktywna, zadziałanie fotokomórki może mimo to uruchomić automatyczne zamykanie z ustawioną pauzą. Sprawdź działanie w tabeli 6.
L3 – zawsze zamykaj	Po przywróceniu zasilania otwarta brama może zamknąć się automatycznie; ruch poprzedza ostrzegawcze miganie.
L4 – Standby all	Tryb oszczędzania energii, domyślnie aktywny. Warunki dotyczące akumulatora opisano poniżej.
L5 – zamek / oświetlenie	Zmienia funkcję ELS z zamka elektrycznego na oświetlenie pomocnicze. Przed zmianą sprawdź, czy podłączone obciążenie jest odpowiednie.
L6 – miganie przed ruchem	Lampa ostrzegawcza zacznie sygnalizować 3 s przed ruchem.
L7 – CLOSE / częściowe otwarcie	Zmienia wejście CLOSE na polecenie Partial Open 1.
L8 – OGI / konserwacja	Zmienia wyjście sygnalizacji otwartej bramy na sygnalizację konserwacji; ustawienia sygnalizacji serwisowej opisano w rozdziale 6.4.2.

Poziom II – ustawianie wartości

Przytrzymaj Stop/Set, aż zacznie migać L1, a następnie zwolnij przycisk. Za pomocą Open/Close wybierz parametr.
Ponownie przytrzymaj Stop/Set. Po około 3 sekundach zaświeci się dioda LED odpowiadająca bieżącej wartości.
Nadal przytrzymując Stop/Set, wybierz wartość przyciskami Open/Close.
Zwolnij Stop/Set i poczekaj na wyjście z trybu. Następnie sprawdź działanie funkcji.

Dioda LED wejściowa	Parametr i dostępne wartości
L1 – czas pauzy	L1–L8: 5 / 15 / 30 / 45 / 60 / 80 / 120 / 180 s. Ustawienie fabryczne: 30 s.
L2 – sekwencja krokowa	L1: otwórz–stop–zamknij–stop; L2: otwórz–stop–zamknij–otwórz; L3: otwórz–zamknij. Dostępne są także tryby dla budynków wielorodzinnych i sterowania przez przytrzymanie przycisku; patrz tabela 7.
L3 – prędkość	Sześć poziomów prędkości oraz dwie kombinacje różnych prędkości otwierania i zamykania. Po zmianie ponownie sprawdź bezpieczeństwo ruchu.
L4 – odciążenie po zamknięciu	L1 – bez odciążenia; L2–L8 – stopniowo większy, krótki ruch wsteczny, który zmniejsza pozostały nacisk.
L5 – siła silników	Od L1 – minimalnej do L8 – maksymalnej. Zwiększenie siły nie zastępuje usunięcia oporów mechanicznych; rezultat musi sprawdzić i zmierzyć technik.
L6 – częściowe otwarcie	L1–L4: otwarcie M2 do ¼, ½, ¾ lub pełnego otwarcia. L5–L8: oba silniki otwierają się do ¼, ½, ¾ lub pełnej wartości mniejszego z ustawionych położeń otwarcia.
L7 – okres między przeglądami	L1–L8: 500 / 1 000 / 1 500 / 2 500 / 5 000 / 10 000 / 15 000 / 20 000 cykli.
L8 – historia usterek	Zapis ostatnich ośmiu cykli; L1 oznacza najnowszy.

Przykład – zamykanie po 60 sekundach: na poziomie I włącz L1. Następnie na poziomie II przejdź do parametru L1 i wybierz wartość L5. Jeśli włączona jest także funkcja zamykania po zadziałaniu fotokomórki, pauza może zostać skrócona.

Nie rób niepotrzebnych przerw między krokami programowania. Pełne definicje trybów i ich wzajemne oddziaływanie opisano w rozdziale 6, w tabelach 6 i 7.

Odbiornik radiowy, antena i piloty

Sterowanie radiowe zależy od zamontowanego odbiornika. Do wtykowego NICE OXIBD użyj złącza SM. Zgodnie z aktualną instrukcją przycisk z symbolem radia na panelu MC824H nie jest używany; piloty należy sparować bezpośrednio z odpowiednim odbiornikiem zgodnie z jego instrukcją.

Do odbiornika OXIBD w naszej ofercie dostępny jest na przykład pilot NICE ON3EBD. Przy rozbudowie istniejącego zestawu sprawdź także używany już sposób kodowania i tryb odbiornika; sama zgodność częstotliwości nie wystarczy.

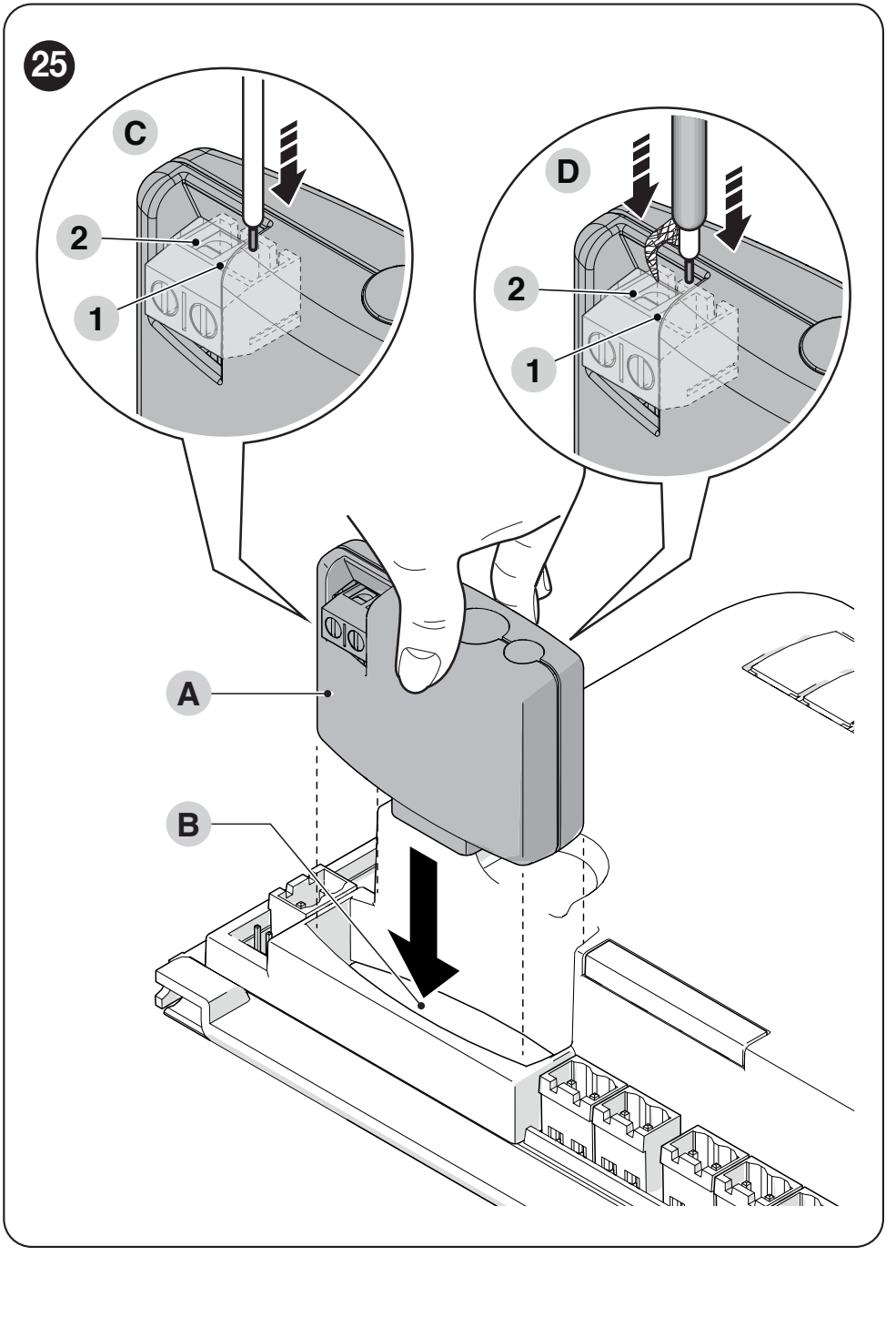

Rysunek 25 z aktualnej instrukcji. W przypadku OXIBD antenę zewnętrzną z przewodem koncentrycznym RG58 podłącza się bezpośrednio do zacisków 1 i 2 odbiornika, a nie do zacisku antenowego płyty sterującej. Kliknij obraz, aby go powiększyć.

Procedurę zapisywania pilota wybierz w zależności od konkretnego odbiornika w instrukcji parowania pilotów NICE. Dodanie pilota nie wymaga kasowania ustawień toru centrali sterującej.

Źródło: oryginalna instrukcja NICE, rozdział 8.1.

Tryb czuwania i zasilanie awaryjne

Funkcja L4 na poziomie I po około 5 minutach od zakończenia manewru usypia magistralę BlueBUS i większość diod sygnalizacyjnych. BlueBUS miga wolniej. Po odebraniu polecenia praca zostaje wznowiona z krótkim opóźnieniem. Sam ten stan nie oznacza usterki.

Akumulator	Warunek podłączenia
PSS324	Aktualny typ wskazany przez producenta. Użyj odpowiedniej instrukcji i przewodu dostarczonego do tego zestawu; szczegóły NICE PSS324.
Starszy model PS324	Użyj NICE CABLA11 i wyłącz tryb czuwania (L4 = OFF). Sam adapter nie wystarczy. Należy liczyć się z większym zużyciem energii.

Akumulator podłączaj tylko po odłączeniu zasilania sieciowego. Ładowanie ma pierwszeństwo przed przejściem w tryb oszczędzania energii. Odbiornik radiowy, interfejs serwisowy i stale zasilane akcesoria mogą zwiększyć pobór prądu; wartości katalogowej podanej bez akcesoriów nie można stosować do dowolnej konfiguracji.

Solemyo: instrukcja podaje zasilanie solarne przez złącze akumulatora. Wymaga aktywnego trybu Standby all; jednoczesne podłączenie do sieci jest zabronione. Konkretny zestaw solarny i jego okablowanie należy sprawdzić oddzielnie; warunki dotyczące starszego modelu PS324 nie mają do niego automatycznie zastosowania.

Źródło: oryginalna instrukcja NICE, rozdziały 8.3 i 8.4.

Diagnostyka i rozwiązywanie typowych problemów

Najpierw zanotuj stan diod LED i liczbę krótkich mignięć lampy sygnalizacyjnej. Seria sygnalizująca usterkę powtarza się dwukrotnie, z przerwą około jednej sekundy. Reset jako pierwszy krok może skasować przydatne ustawienia, a nie usunie przyczyny usterki.

Krótkie mignięcia	Znaczenie i pierwsza kontrola
1	Niezgodność urządzeń BlueBUS. Sprawdź połączenia i adresy; po zmianie konfiguracji przeprowadź rozpoznawanie urządzeń.
2	Zadziałanie fotokomórki. Sprawdź, czy nie ma przeszkód, czy fotokomórki są czyste i czy nadajnik TX oraz odbiornik RX są skierowane ku sobie.
3	Przeszkoda wykryta na podstawie siły. Najpierw sprawdź opory mechaniczne i swobodę ruchu.
4	Aktywny sygnał STOP. Sprawdź urządzenie zabezpieczające i jego okablowanie.
5 / 7	Błąd parametrów wewnętrznych / obwodu elektrycznego. Odczekaj co najmniej 30 s; jeśli błąd powróci, konieczny jest serwis.
6	Przekroczono dopuszczalną liczbę manewrów na godzinę lub wykonywanych bez przerwy. Pozostaw system na kilka minut, aby odpoczął.
8	Stale obecne polecenie blokuje kolejne. Sprawdź przycisk, przekaźnik lub sterowanie czasowe.
9	Automatyka jest zablokowana poleceniem. Do odblokowania wymagane jest odpowiednie polecenie.
10	Enkoder MC824H wykrył przeszkodę lub zwiększony opór. Sprawdź mechanikę oraz połączenie właściwego enkodera z silnikiem.

Co sygnalizują diody LED na płycie

Sygnalizacja	Znaczenie
BlueBUS raz na sekundę	Normalna praca. Wolniejsze miganie po okresie bezczynności może oznaczać tryb czuwania.
BlueBUS – dwa szybkie błyski	Zmiana stanu wejścia lub odebranie polecenia; samo w sobie nie oznacza usterki.
STOP świeci / nie świeci	Świeci: rozpoznany stan urządzenia zabezpieczającego jest prawidłowy. Nie świeci: sprawdź STOP i podłączone urządzenia.
Świeci SbS / OPEN / CLOSE	Odpowiednie wejście sterujące jest aktywne. Stałe świecenie bez polecenia może wyjaśniać zablokowane sterowanie.
L1 + L2 migają powoli	Należy rozpoznać podłączone urządzenia.
L3 + L4 migają powoli	Nie przeprowadzono rozpoznawania toru lub po jego rozpoznaniu zmieniono ustawienie przełącznika silnika. Sprawdź ustawienie przełącznika i ponownie przeprowadź odpowiednią procedurę rozpoznawania.
Nie świeci także BlueBUS	Sprawdź zasilanie i bezpieczniki. MC824H ma bezpiecznik silnika 15 A i bezpiecznik serwisowy F 2 A; sprawdź wartość i typ na płycie. Nie zastępuj bezpiecznika mocniejszym.

Brama działa przy użyciu przycisków, ale nie pilota

Sprawdź zasilanie i montaż odbiornika radiowego, zgodność pilota, jego baterię oraz zapis w pamięci. Przy słabym zasięgu sprawdź także miejsce podłączenia anteny. Najpierw ustal, czy problem dotyczy radia, czy centrali sterującej.

Historia ośmiu ostatnich manewrów

Na poziomie II wybierz L8 i przytrzymaj Stop/Set. Gdy zaświeci L1, wybierz zapis Open/Close; L1 oznacza najnowszy zapis. Liczbę błysków odczytaj zgodnie z diagnostyką podaną powyżej. Szczegółowa procedura znajduje się w rozdziale 7.3.

Kasowanie pamięci centrali sterującej

Spowoduje skasowanie indywidualnych ustawień. Przytrzymaj jednocześnie Open + Close, aż zaczną migać L1 i L2, a następnie zwolnij przyciski. Następnie należy ponownie przeprowadzić konfigurację i próby bezpieczeństwa. Nie myl tej procedury z kasowaniem pamięci wtykowego odbiornika radiowego.

Źródło: oryginalna instrukcja NICE, rozdział 7; reset w rozdziale 6.5, a bezpieczniki na stronie 4.

Końcowe testy i konserwacja

Sprawdź otwieranie, zamykanie i zatrzymywanie za pomocą każdego używanego elementu sterującego.
Sprawdź kolejność ruchu skrzydeł, ograniczniki, przyspieszanie i zwalnianie. Skrzydła nie mogą zderzać się ani zacinać mechanicznie.
Osobno przetestuj każdą parę fotokomórek, krawędź bezpieczeństwa i STOP, także podczas ruchu bramy.
Po ustawieniu siły lub prędkości sprawdź bezpieczeństwo i wykonaj wymagany pomiar sił.
Jeśli podłączony jest akumulator, sprawdź ruch bramy podczas awarii zasilania sieciowego i prawidłowe przywrócenie zasilania.
Właściciel musi otrzymać instrukcję obsługi, procedurę ręcznego odblokowania konkretnych napędów oraz plan konserwacji.

Działanie całej automatyki należy sprawdzać co najmniej co 6 miesięcy, a w zależności od intensywności użytkowania — częściej. W przypadku awarii zasilania odblokowuje się same napędy zgodnie z ich instrukcją; centrala sterująca MC824HR30 nie ma własnego mechanicznego klucza odblokowującego.

Źródło: oryginalna instrukcja NICE, rozdział 5; regularna konserwacja w rozdziale 9.

Informacje dla pomocy technicznej

Zgłaszając problem, podaj oznaczenie centrali i obu silników, typ fotokomórek i odbiornika, stan diod LED, liczbę mignięć oraz etap, na którym pojawia się problem. Przydatne będą zdjęcie całego okablowania i zbliżenie tabliczki znamionowej.

Powrót na początek instrukcji
