Instrukcja do bramy samonośnej o szerokości od 7 do 10 m
Instrukcja techniczna · wykonanie we własnym zakresie · brama samonośna
Praktyczna instrukcja dla bram o świetle przejazdu od 7,0 do 10,0 m: dwa fundamenty betonowe, okablowanie, wózki, prowadzenie, napęd, podłączenie i rysunki techniczne.

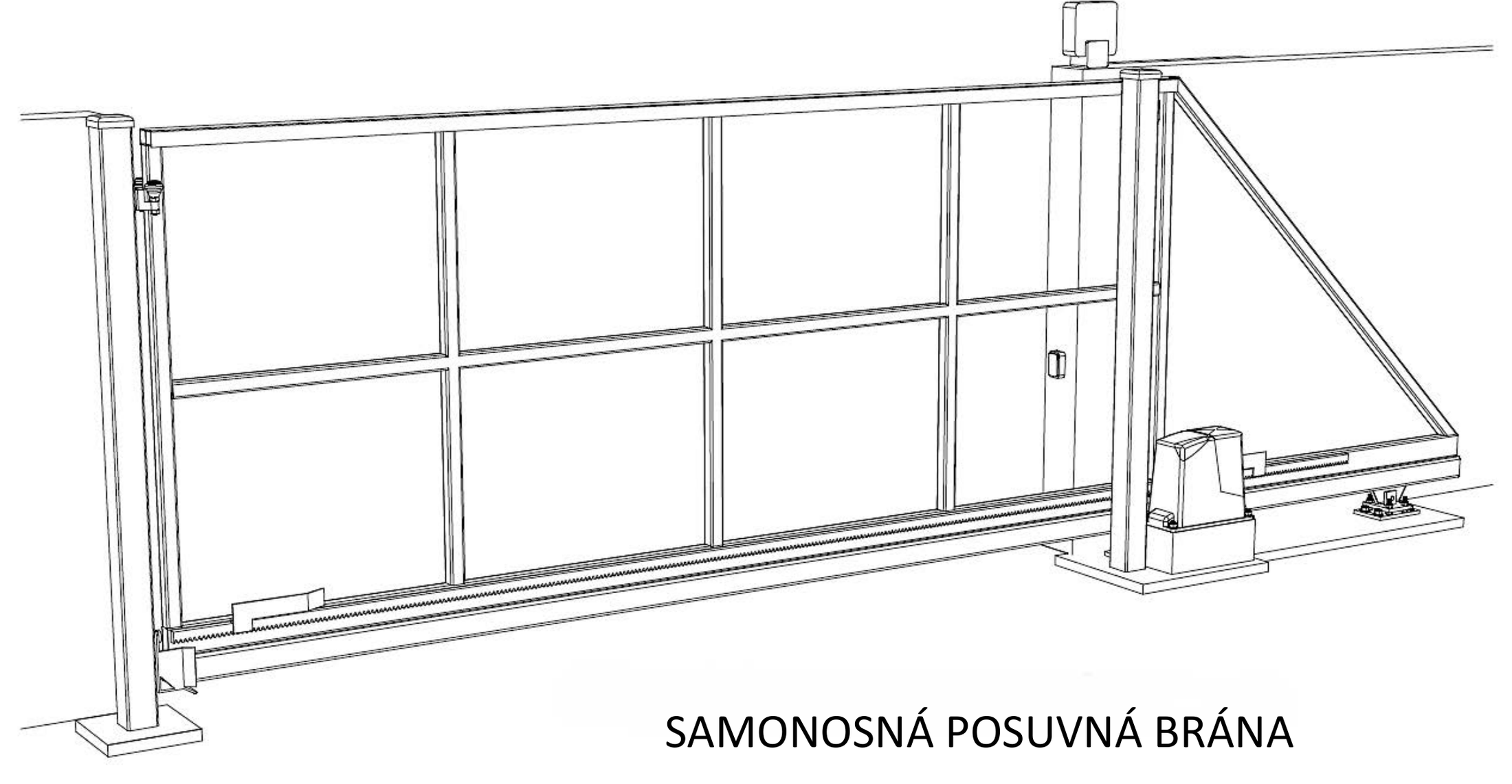

Brama samonośna o świetle przejazdu od 7,0 do 10,0 m
Przy większym świetle przejazdu należy dobrać odpowiednio długość i masę skrzydła, przeciwwagę, profil nośny C, liczbę rolek wózków, wypełnienie, prowadzenie, fundamenty i napęd. Poniższa instrukcja rozpoczyna się od przygotowania budowlanego i jest kontynuowana w kolejności, w jakiej poszczególne elementy są faktycznie przygotowywane.
Co zmierzyć i dobrać przed wykonaniem
Konstrukcja
- wysokość ramy i rodzaj wypełnienia,
- masę własną, masę wypełnienia i wpływ wiatru,
- profil C i wózki dobrane do konkretnego obciążenia.
Fundamenty
- miejsce na dwa oddzielne fundamenty,
- rozstaw X zależny od szerokości bramy i rodzaju wózka,
- położenie płyt montażowych i rur osłonowych.
Sterowanie
- obsługę ręczną lub automatyczną,
- położenie napędu, fotokomórek i lampy sygnalizacyjnej,
- zasilanie elektryczne i sposób sterowania.
1. Fundamenty betonowe i rozmieszczenie płyt montażowych
Rysunek źródłowy dla bram o szerokości powyżej 6,5 m przedstawia dwa oddzielne fundamenty. Fundament bliżej światła przejazdu ma długość 1 000 mm, drugi 1 400 mm, a między nimi znajduje się odstęp X. Łączna długość zestawu wynosi zatem 2 400 + X.
Minimalna szerokość każdego fundamentu: 500 mm.
Minimalna głębokość: 800 mm. Zalecana odległość Y od murku: od 50 do 100 mm.
Minimalna głębokość: 800 mm. Zalecana odległość Y od murku: od 50 do 100 mm.

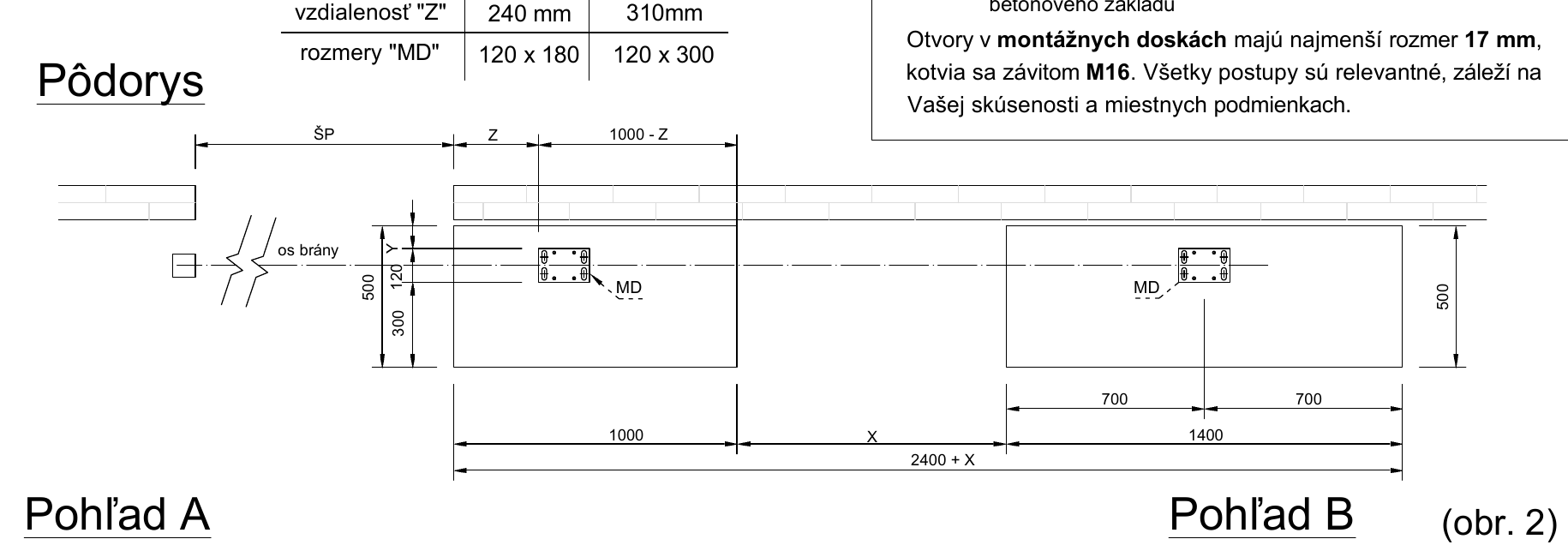

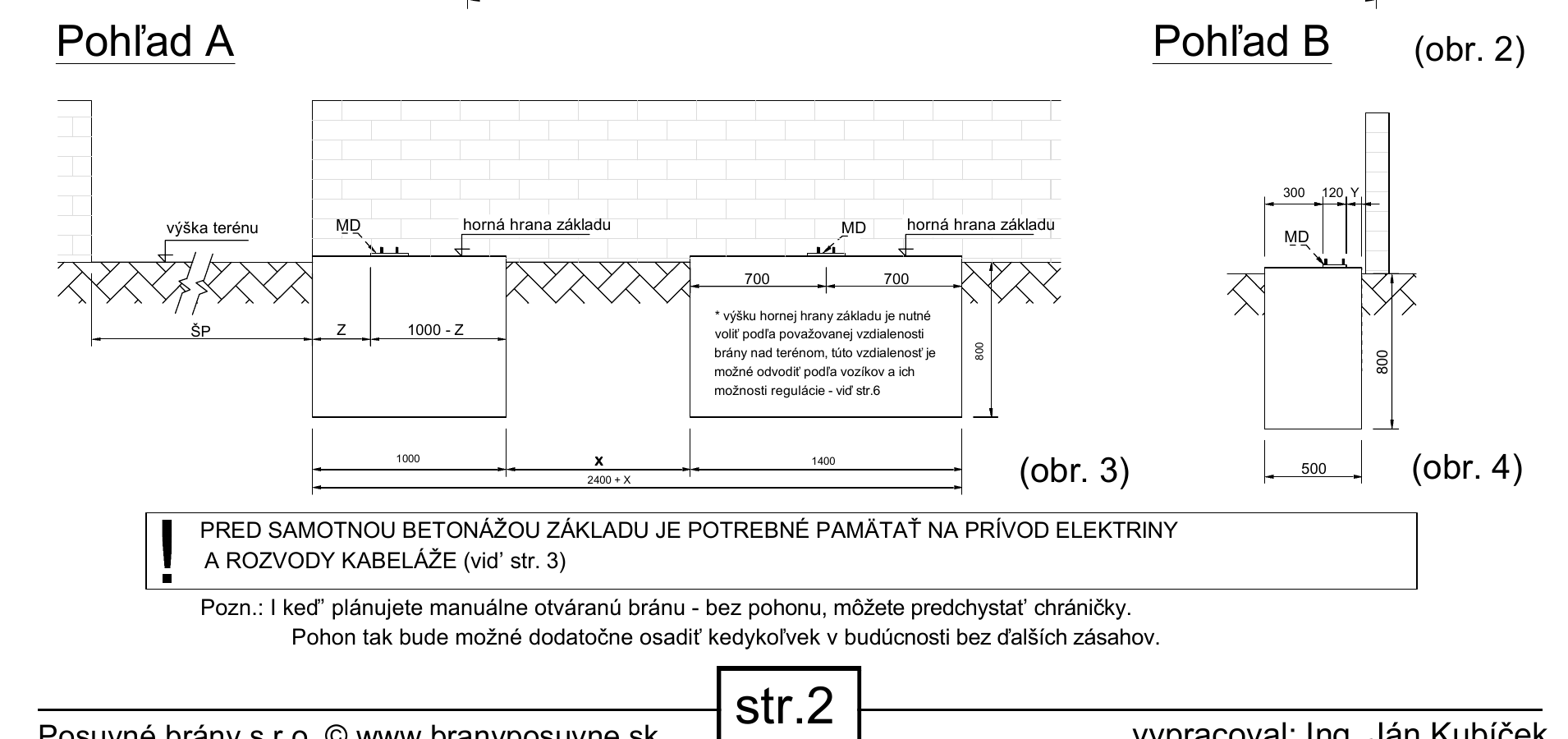

Rzut rozmieszczenia dwóch fundamentów betonowych i wózków
Fundamenty betonowe – widoki A i B
Rozstaw fundamentów X w zależności od światła przejazdu
| Światło przejazdu | Wózek z 8 rolkami | Wózek z 10 rolkami |
|---|---|---|
| 7 000 mm | 950 mm | 850 mm |
| 7 500 mm | 1 150 mm | 1 050 mm |
| 8 000 mm | 1 350 mm | 1 250 mm |
| 8 500 mm | 1 550 mm | 1 450 mm |
| 9 000 mm | 1 750 mm | 1 650 mm |
| 9 500 mm | 2 050 mm | 1 950 mm |
| 10 000 mm | 2 250 mm | 2 150 mm |
Pogrubione wartości odpowiadają zalecanemu wariantowi z 10 rolkami przedstawionemu na rysunku źródłowym. Wymiar X należy zawsze odczytywać dla faktycznie użytego wózka.
Położenie płyty montażowej MD
| Rodzaj wózka | Wymiar Z | Płyta montażowa MD |
|---|---|---|
| 8 rolek | 240 mm | 120 × 180 mm |
| 10 rolek | 310 mm | 120 × 300 mm |
Otwory w płytach montażowych powinny mieć średnicę co najmniej Ø 17 mm dla gwintu M16. Wysokość górnej krawędzi fundamentu należy ustalić na podstawie wymaganej odległości bramy od terenu i zakresu regulacji wysokości wózków.

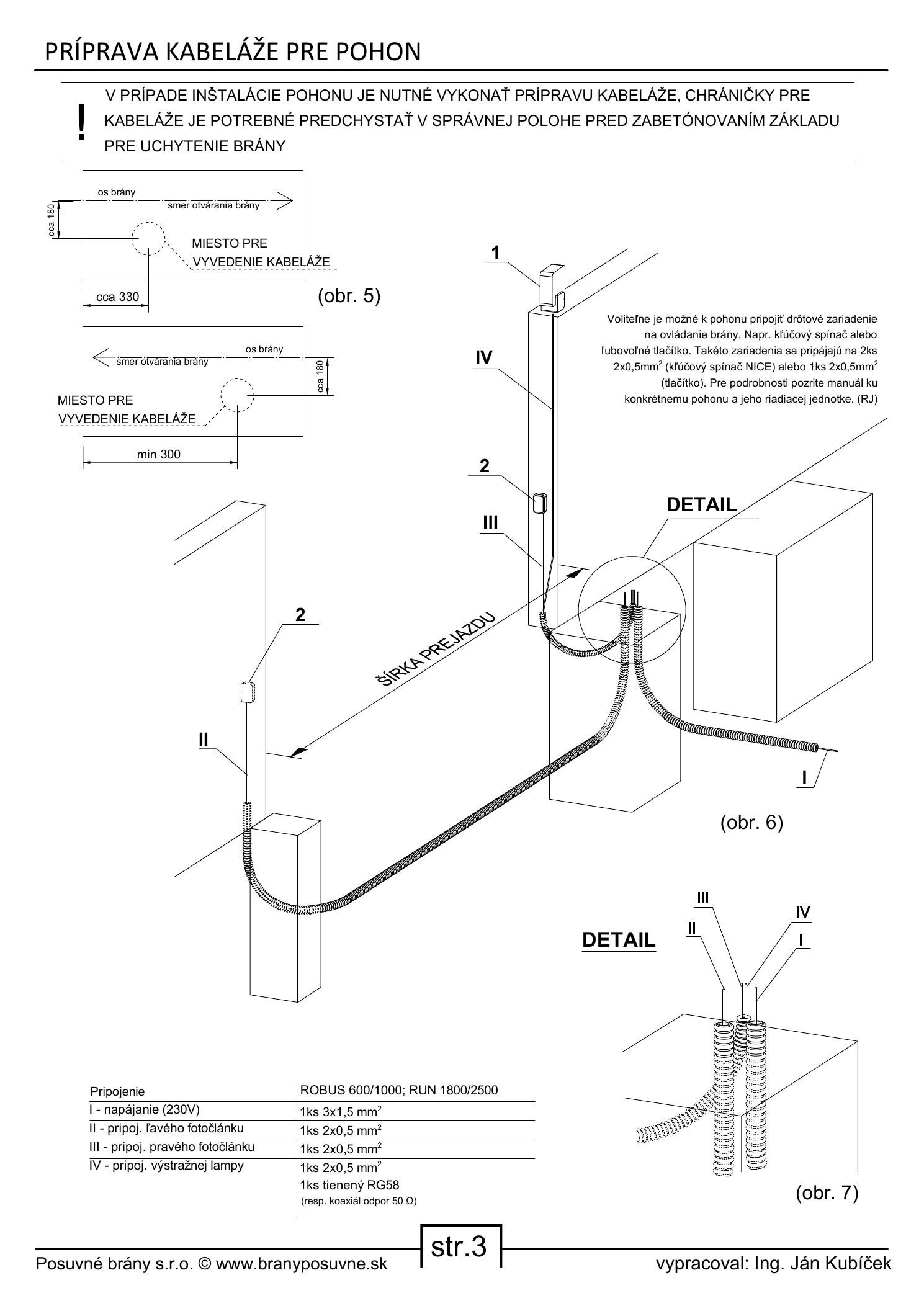

2. Przygotowanie okablowania i rur osłonowych przed betonowaniem
Rury osłonowe i wyprowadzenia przewodów należy przygotować jeszcze przed betonowaniem. Poniższy schemat zachowuje pełny oryginalny opis podłączenia, w tym zasilanie, fotokomórki, lampę sygnalizacyjną, przewód antenowy i uwagi dotyczące wymiarów.
| Oznaczenie | Podłączenie | Przewód |
|---|---|---|
| I | Zasilanie napędu 230 V | 1 × 3 × 1,5 mm² |
| II | Lewa fotokomórka | 1 × 2 × 0,5 mm² |
| III | Prawa fotokomórka | 1 × 2 × 0,5 mm² |
| IV | Lampa ostrzegawcza i antena | 1 × 2 × 0,5 mm² + ekranowany RG58 / kabel koncentryczny 50 Ω |

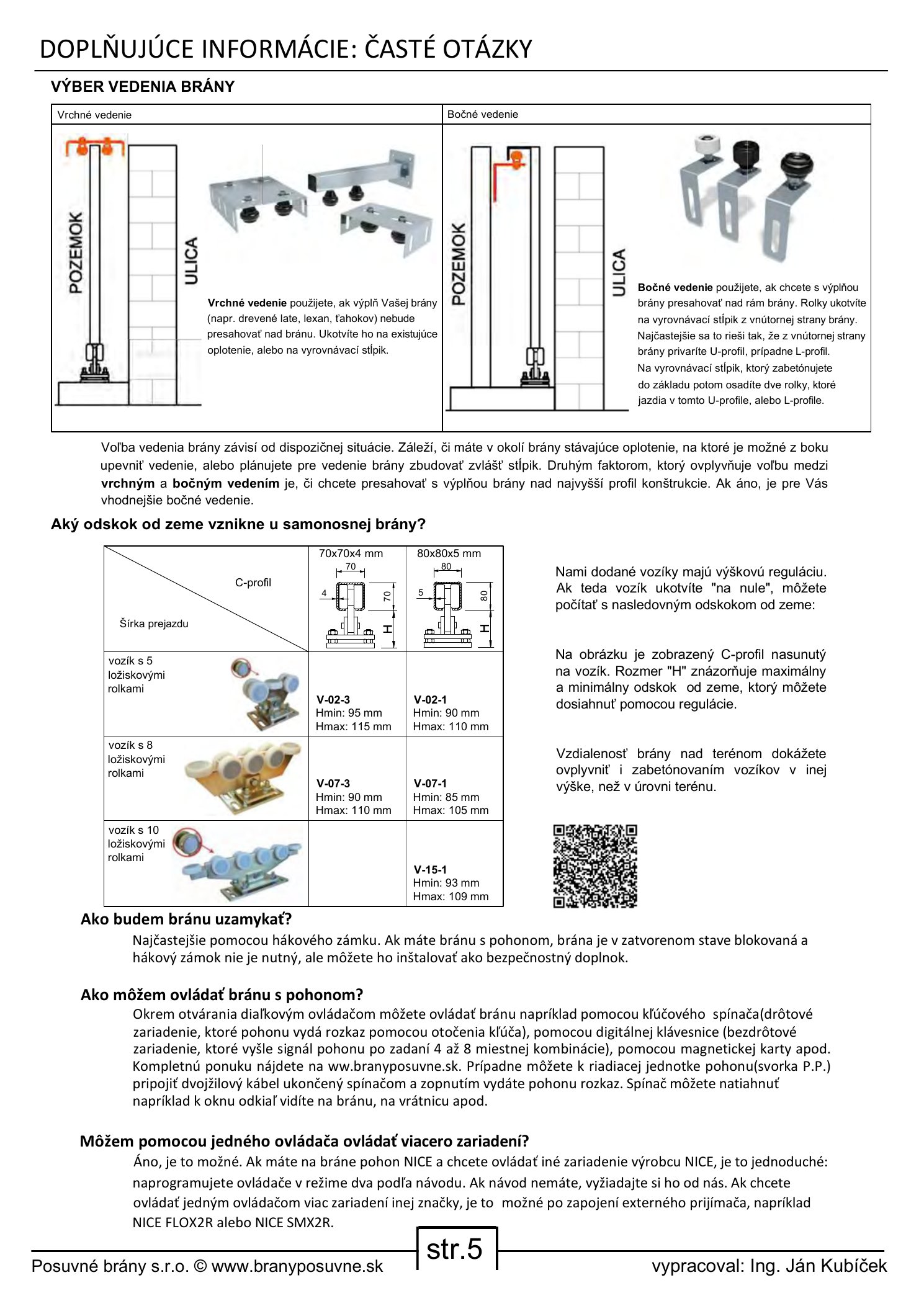

3. Prowadzenie bramy, wózki i wysokość nad terenem
Skrzydło musi być prowadzone od góry lub z boku, a wózki muszą pasować do wybranego profilu C. Wysokość H, mierzona od górnej krawędzi fundamentu do dolnej krawędzi profilu C, zależy od zastosowanych wózków i zakresu ich regulacji.
Wysokość H w zależności od profilu C i liczby rolek
| Profil C | 3 rolki | 5 rolek | 8 rolek | 10 rolek |
|---|---|---|---|---|
| 70 × 70 × 4 mm | 78–98 mm | 95–115 mm | 90–110 mm | — |
| 80 × 80 × 5 mm | 73–93 mm | 90–110 mm | 85–105 mm | 93–109 mm |
Polecane wózki do bram o szerokości powyżej 6,5 m
Poniżej przedstawiamy praktyczne rozwiązania dla większych profili C i większych obciążeń. Ostateczny wózek dobierz do konkretnego profilu, szerokości przejazdu, całkowitej masy, wypełnienia i konstrukcji bramy.
Regulowany wózek wahliwy, 10 rolek nylonowych
Do przejazdów o szerokości do 10 m i profilu C 80; mocowanie wahliwe, regulacja i kółka nylonowe.
W pełni metalowy regulowany wózek wahliwy, 10 rolek
Wariant w pełni metalowy do przejazdów o szerokości do 12 m i profilu C 80; płyta montażowa 300 × 120 mm.
CAIS SPEED ME, 8 rolek do profilu C 95 × 86 × 5 mm
Systemowy wózek z ośmioma metalowymi kółkami do profilu C 95 × 86 × 5 mm.
W pełni metalowy wózek, 9 rolek do profilu C 98 × 98 × 5 mm
W pełni metalowy wózek wahliwy do profilu C 98 × 98 × 5 mm; karta produktu podaje przejazd o szerokości do 8,5 m.
CAIS SPEED L, 8 rolek do profilu C 140 × 140 × 6 mm
Systemowy wózek z ośmioma metalowymi kółkami do dużego profilu C 140 × 140 × 6 mm.
Zobacz wszystkie rodzaje wózków

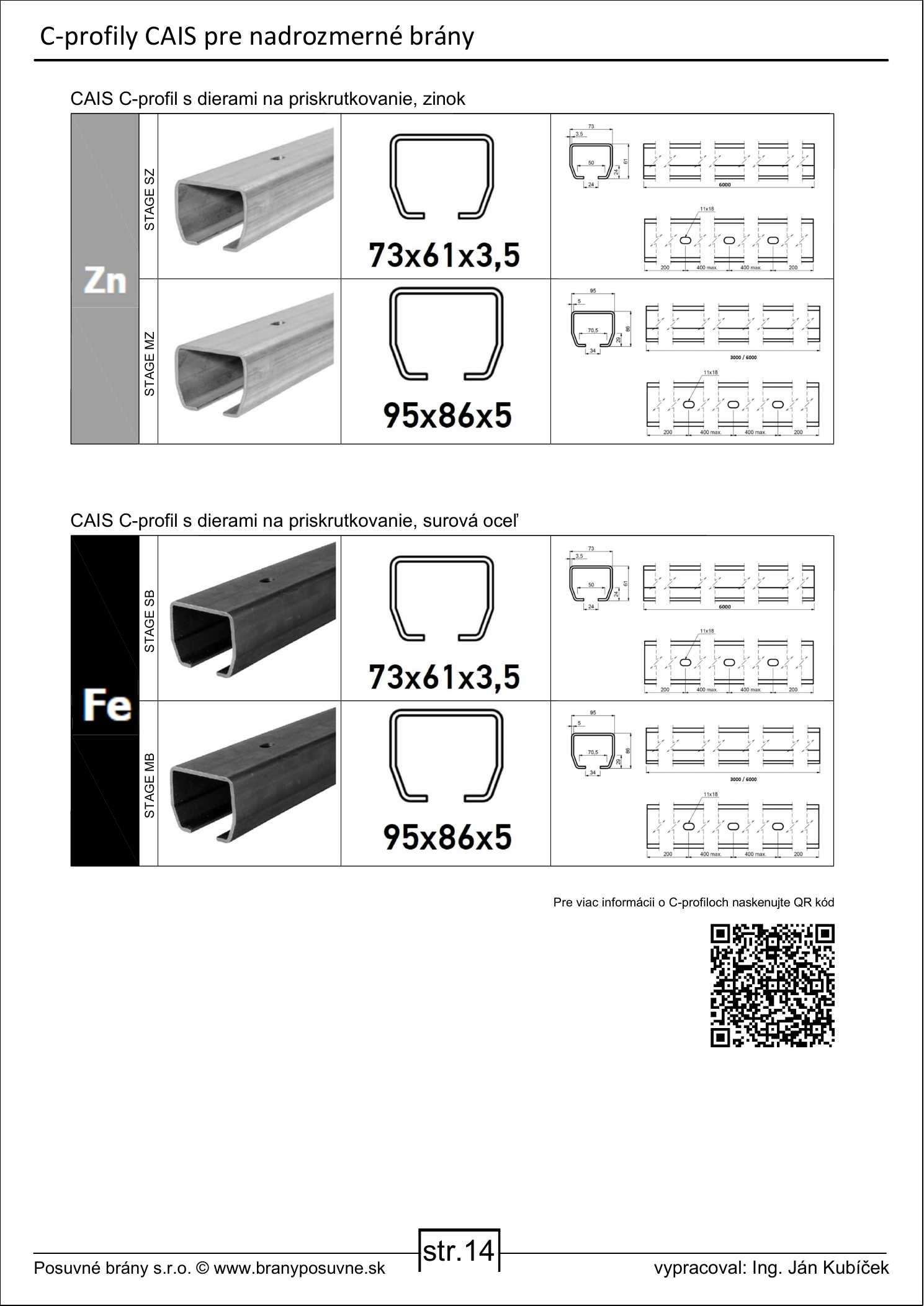

Profile C do większych bram samonośnych
Na rysunkach źródłowych zastosowano profil 80 × 80 × 5 mm. Do większych obciążeń dostępne są również solidniejsze systemy; konkretny wymiar dobierz dopiero po sprawdzeniu masy, wypełnienia, obciążenia wiatrem i odpowiednich wózków.
Profil C 80 × 80 × 5 mm, Fe
Wymiar zastosowany na rysunkach źródłowych dla przejazdu o szerokości od 7,0 do 10,0 m.
CAIS 95 × 86 × 5 mm, Zn
Profil z otworami do przykręcenia; solidniejsze rozwiązanie systemowe.
Profil C 98 × 98 × 5 mm, Fe
Większy profil stalowy do indywidualnie dobieranych zestawów.
Profil C 140 × 140 × 6 mm, Zn
Największy przedstawiony profil do dużych konstrukcji, których dobór należy każdorazowo zweryfikować.

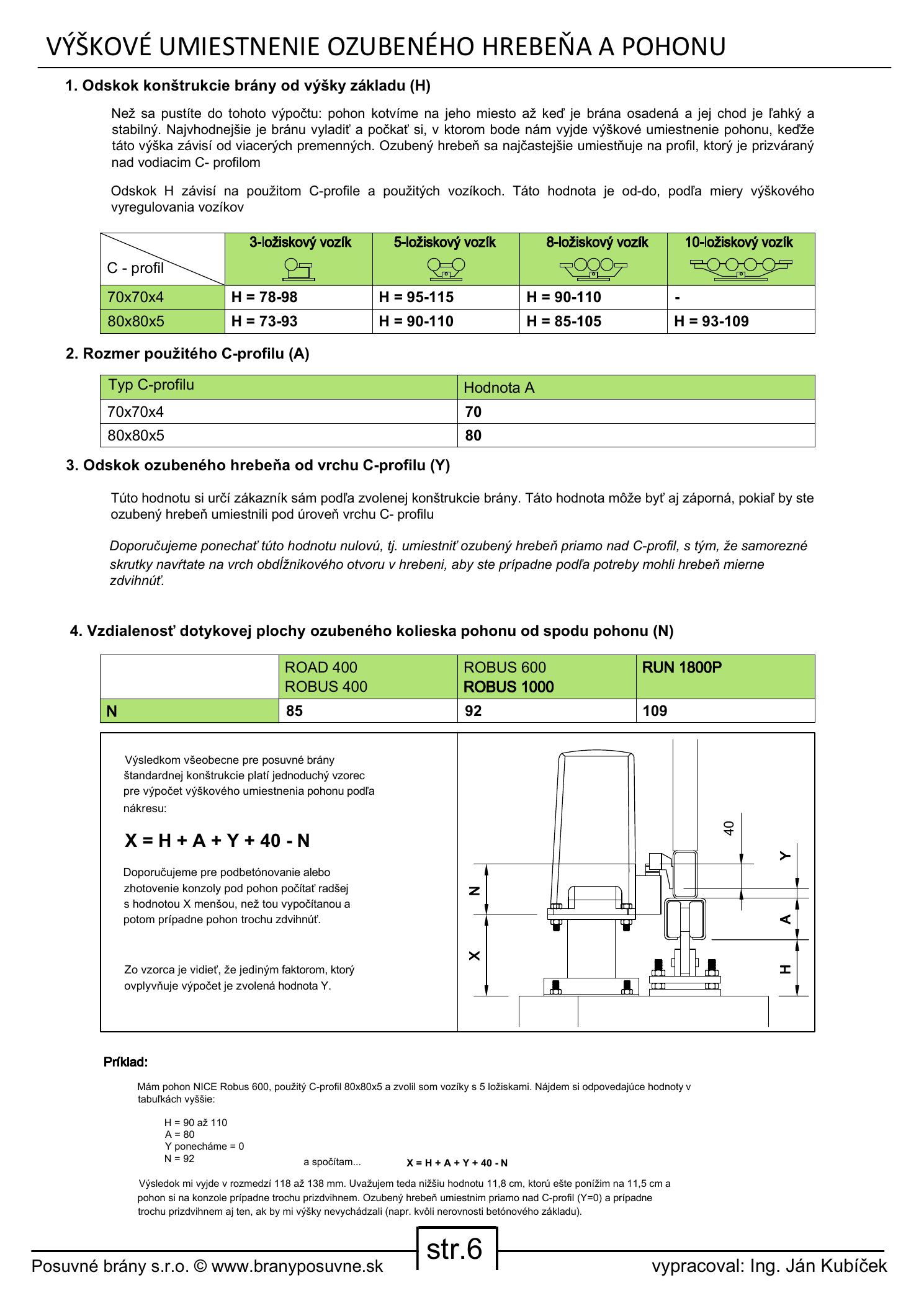

4. Wysokość napędu i listwy zębatej
Wysokość podstawy napędu X zależy od wysokości wózka H, wysokości profilu C A, wymaganej szczeliny Y pod listwą zębatą oraz wymiaru N konkretnego napędu.
X = H + A + Y + 40 − N
| Element | Wariant | Wymiar |
|---|---|---|
| A – wysokość profilu C | 70 × 70 × 4 mm | 70 mm |
| 80 × 80 × 5 mm | 80 mm | |
| N – wysokość zębnika napędu | ROAD 400 / ROBUS 400 | 85 mm |
| ROBUS 600 / ROBUS 1000 | 92 mm | |
| RUN 1800P | 109 mm |
5. Schematy podłączenia napędów
RBS600 i RBS800 należą do nowej generacji napędów NICE ROBUS. Starszy model RB1000 i napęd RUN1800 mają własne schematy podłączenia.
NICE ROBUS RBS600 i NICE ROBUS RBS800
Zestaw NICE ROBUS RBS600 (D) | Zestaw NICE ROBUS RBS800 (D)

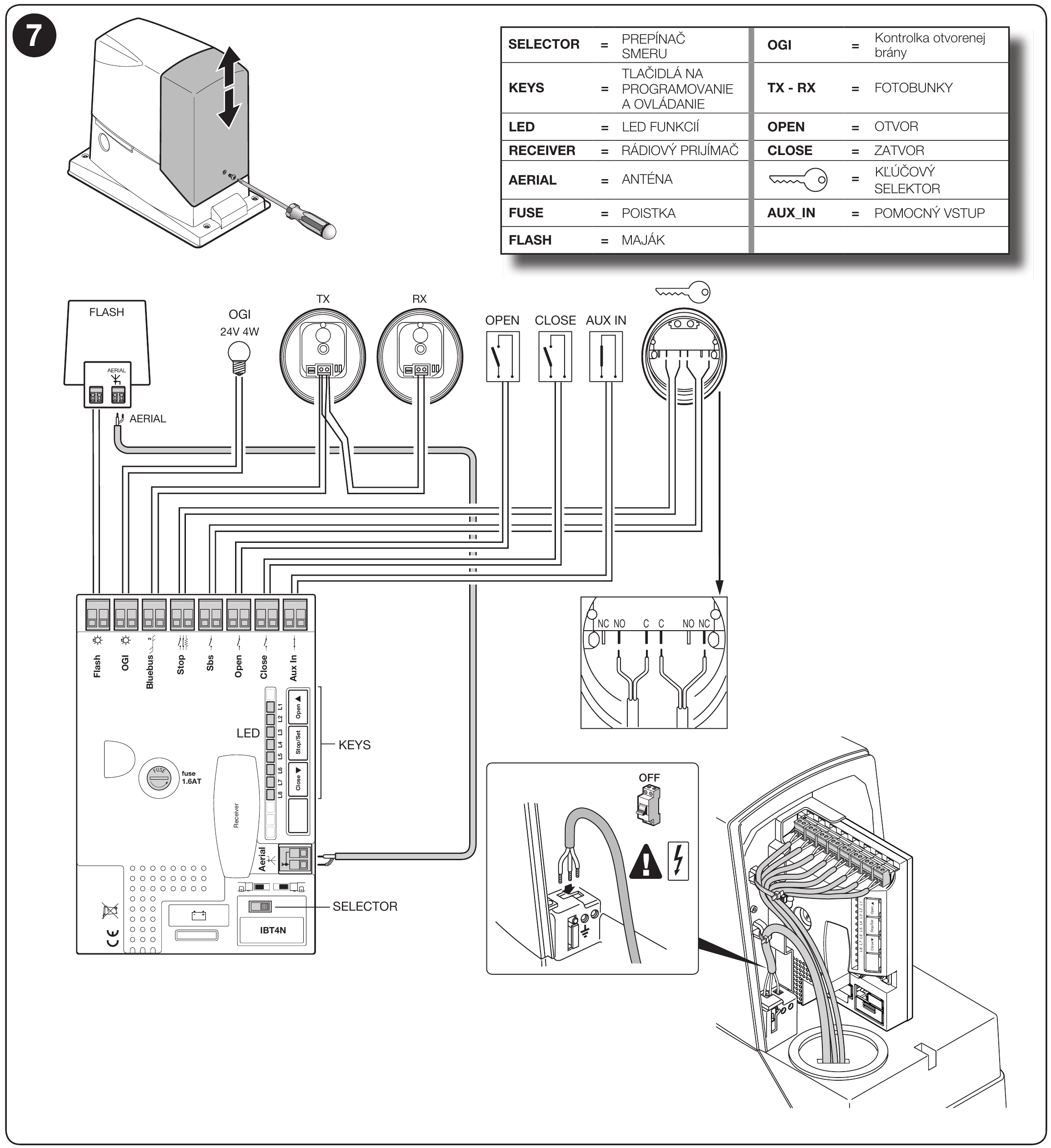

NICE ROBUS RB1000
NICE RUN1800
NICE RUN1800 jest wyposażony w silnik elektryczny 230 V AC, podczas gdy ROBUS RBS600/RBS800 i starszy RB1000 mają silnik 24 V DC. To główna różnica w zasilaniu samego silnika. Oba typy napędów podłącza się do sieci elektrycznej 230 V.
Centrala sterująca RUA1 ma podobne podstawowe funkcje jak ROBUS. Obsługuje automatyczne zamykanie, częściowe otwieranie oraz podłączenie fotokomórek BlueBUS. Rozmieszczenie zacisków i konkretne podłączenie są jednak inne.

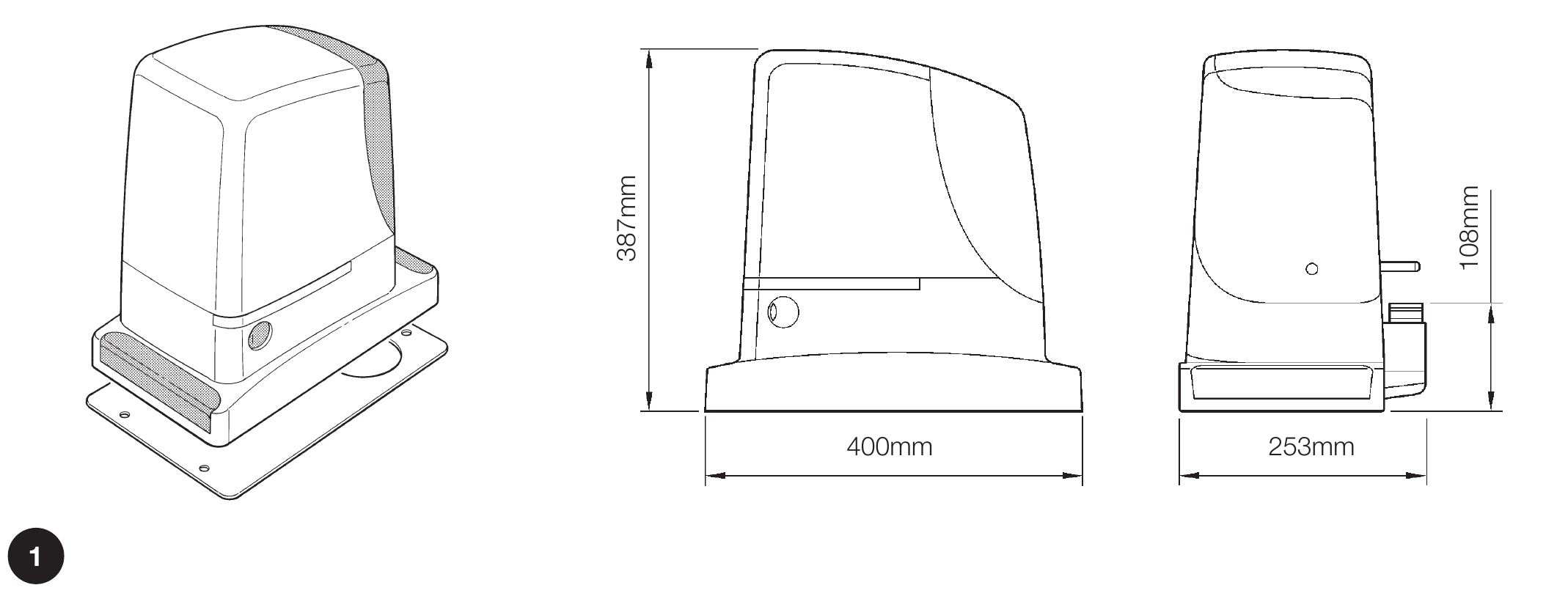

Wymiary napędu RUN1800
400 × 255 × 390 mm (długość × szerokość × wysokość) według tabeli technicznej producenta.
Rysunek wymiarowy podaje 400 × 253 × 387 mm, a tabela techniczna w tej samej instrukcji: 400 × 255 × 390 mm.
Rysunek wymiarowy w instrukcji (PDF, strona 4) | Dane techniczne (PDF, strona 24)

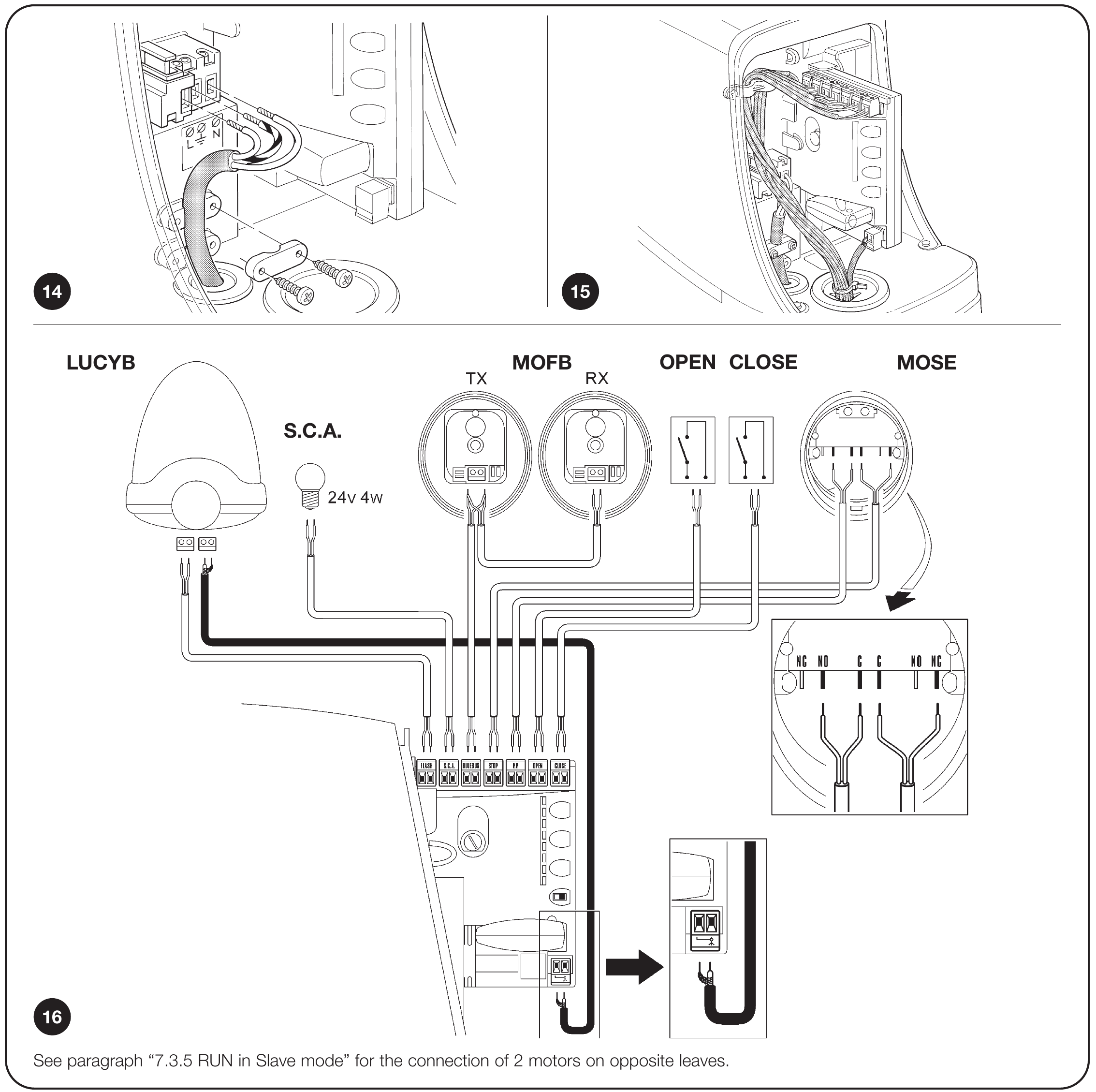

Podłączenie centrali sterującej RUA1
Schemat RUN1800 przedstawia oryginalne akcesoria LUCYB, MOFB i MOSE. Nie jest to ilustracja aktualnego zestawu.
6. Zbiorcza tabela wymiarów i mas
Dotyczy poniższych rysunków. Wymiary, masa własna i maksymalne obciążenia dotyczą konkretnych zestawów przedstawionych na tych rysunkach.
| Światło wjazdu | Całkowita długość bramy | Masa własna bramy | Maks. obciążenie na metr | Maks. masa wypełnienia |
|---|---|---|---|---|
| 7,0 m | 10,0 m | 220 kg | 50 kg/m | 360 kg |
| 7,5 m | 10,7 m | 250 kg | 50 kg/m | 385 kg |
| 8,0 m | 11,4 m | 265 kg | 35 kg/m | 285 kg |
| 8,5 m | 12,1 m | 305 kg | 35 kg/m | 305 kg |
| 9,0 m | 12,7 m | 320 kg | 35 kg/m | 320 kg |
| 9,5 m | 13,4 m | 385 kg | 35 kg/m | 340 kg |
| 10,0 m | 14,1 m | 405 kg | 25 kg/m | 255 kg |
Porównanie profili zamkniętych o grubości ścianki 2, 3 i 4 mm
Przy tych samych wymiarach zewnętrznych profil o grubszej ściance ma większą masę. Poniższa tabela porównuje masę samych profili zamkniętych ramy i dolnego wzmocnienia na podstawie zużycia materiału podanego na rysunkach. Nie uwzględnia profilu nośnego C 80 × 80 × 5 mm, wypełnienia, okuć ani pozostałych elementów, dlatego nie jest to masa własna całej bramy podana w powyższej tabeli.
| Światło wjazdu | Długość bramy | Ścianka 2 mm | Ścianka 3 mm | Ścianka 4 mm |
|---|---|---|---|---|
| 7,0 m | 10,0 m | 111,8 kg | 162,4 kg | 208,8 kg |
| 7,5 m | 10,7 m | 132,9 kg | 193,1 kg | 248,2 kg |
| 8,0 m | 11,4 m | 142,3 kg | 206,8 kg | 265,8 kg |
| 8,5 m | 12,1 m | 151,8 kg | 220,5 kg | 283,4 kg |
| 9,0 m | 12,7 m | 178,0 kg | 259,5 kg | 335,5 kg |
| 9,5 m | 13,4 m | 235,0 kg | 342,5 kg | 442,9 kg |
| 10,0 m | 14,1 m | 249,2 kg | 363,3 kg | 469,7 kg |
Jak dobrać ramę: Dobierz bramę tak, aby była jak najlżejsza, a jednocześnie miała wystarczającą wytrzymałość i sztywność odpowiednią do wybranego wypełnienia oraz obciążenia wiatrem. Zastosowanie profili zamkniętych o innych wymiarach lub innej grubości ścianki zmieni masę i właściwości ramy. Cięższa rama bardziej obciąża również profil C i wózki jezdne. Dlatego dopuszczalnej masy wypełnienia nie można zwiększyć jedynie proporcjonalnie do grubości ścianki.
Wartości maksymalnego obciążenia i masy wypełnienia z pierwszej tabeli nie odnoszą się automatycznie do wariantów ze ścianką 3 i 4 mm. To porównanie oblicza masę materiału, a nie nową nośność bramy.
Dane wejściowe i obliczenie masy
We wszystkich trzech kolumnach pozostają takie same wymiary zewnętrzne profili zamkniętych i takie samo zużycie materiału. Zmienia się tylko grubość ścianki. Zużycie podano na podstawie zestawienia z rysunku, a nie dokładnego planu cięcia. Na masę gotowej ramy wpływają również odpady, spoiny, wykończenie powierzchni i tolerancje dostarczonych profili.
| Światło przejazdu | Profil zamknięty 60 × 40 mm | Profil zamknięty 80 × 40 mm |
|---|---|---|
| 7,0 m | 26 m | 10 m |
| 7,5 m | 32 m | 11 m |
| 8,0 m | 34 m | 12 m |
| 8,5 m | 36 m | 13 m |
| 9,0 m | 0 m | 50 m |
| 9,5 m | 0 m | 66 m |
| 10,0 m | 0 m | 70 m |
Przy świetle przejazdu 9,0 m zużycie profilu 80 × 40 mm wynosi łącznie 13 + 37 m, przy 9,5 m — 27 + 39 m, a przy 10,0 m — 29 + 41 m. Suma obejmuje również dolne wzmocnienie wskazane na rysunku.
| Wymiar zewnętrzny | Ścianka 2 mm | Ścianka 3 mm | Ścianka 4 mm |
|---|---|---|---|
| 60 × 40 mm | 2,93 kg/m | 4,25 kg/m | 5,45 kg/m |
| 80 × 40 mm | 3,56 kg/m | 5,19 kg/m | 6,71 kg/m |
Obliczenie: masa = długość profilu 60 × 40 × jego masa na metr + długość profilu 80 × 40 × jego masa na metr. Na przykład dla światła przejazdu 7,0 m i ścianki 3 mm: 26 × 4,25 + 10 × 5,19 = 162,4 kg profili.
Masy jednostkowe pochodzą z tabeli wymiarów producenta SSAB, sprawdzono 11. 9. 2026. Służą jako wartości referencyjne do porównania masy, a nie jako potwierdzenie producenta lub klasy wytrzymałości materiału zastosowanego na rysunkach.
Niezgodności na rysunkach: Przy świetle przejazdu 8,5 i 10,0 m oznaczenie dolnego profilu zamkniętego w przekroju różni się od zestawienia materiałów — podano ściankę 3 mm zamiast 2 mm. Przy 9,5 i 10,0 m w przekroju ramy pojawia się profil 60 × 40 mm, podczas gdy widok i zestawienie podają 80 × 40 mm. Powyższe porównanie opiera się wyraźnie na zestawieniu materiałów. Nie korygujemy w ten sposób oryginalnych rysunków ani podanych na nich obciążeń.

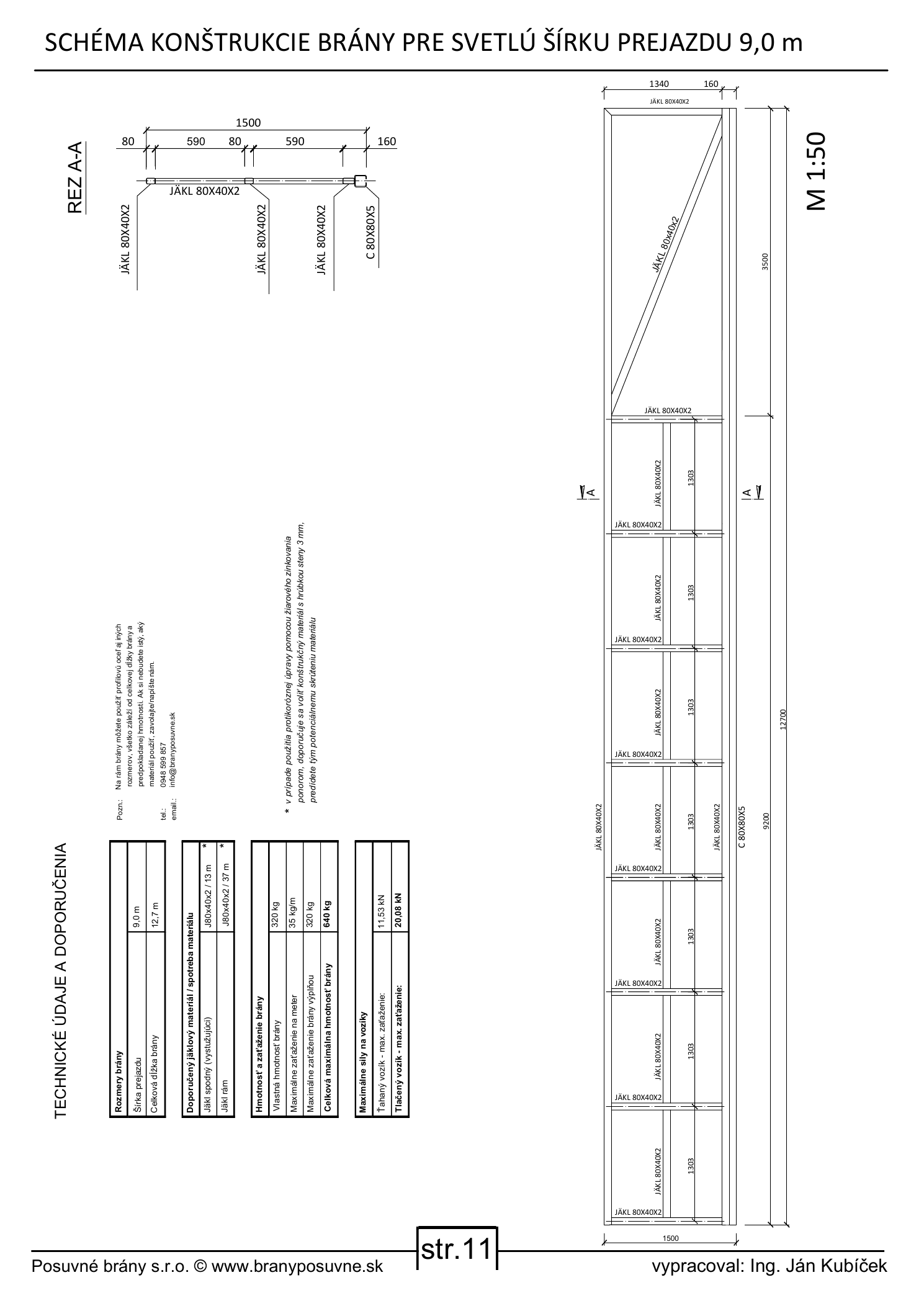

7. Rysunki techniczne bram o poszczególnych szerokościach
Każdy podgląd jest linkiem do obrazu w pełnej rozdzielczości. Powyższa tabela zbiorcza podaje również w formie tekstowej kluczowe wymiary i masy; rysunki zachowują podział ramy, przekroje, wymiary i obciążenia wózków.

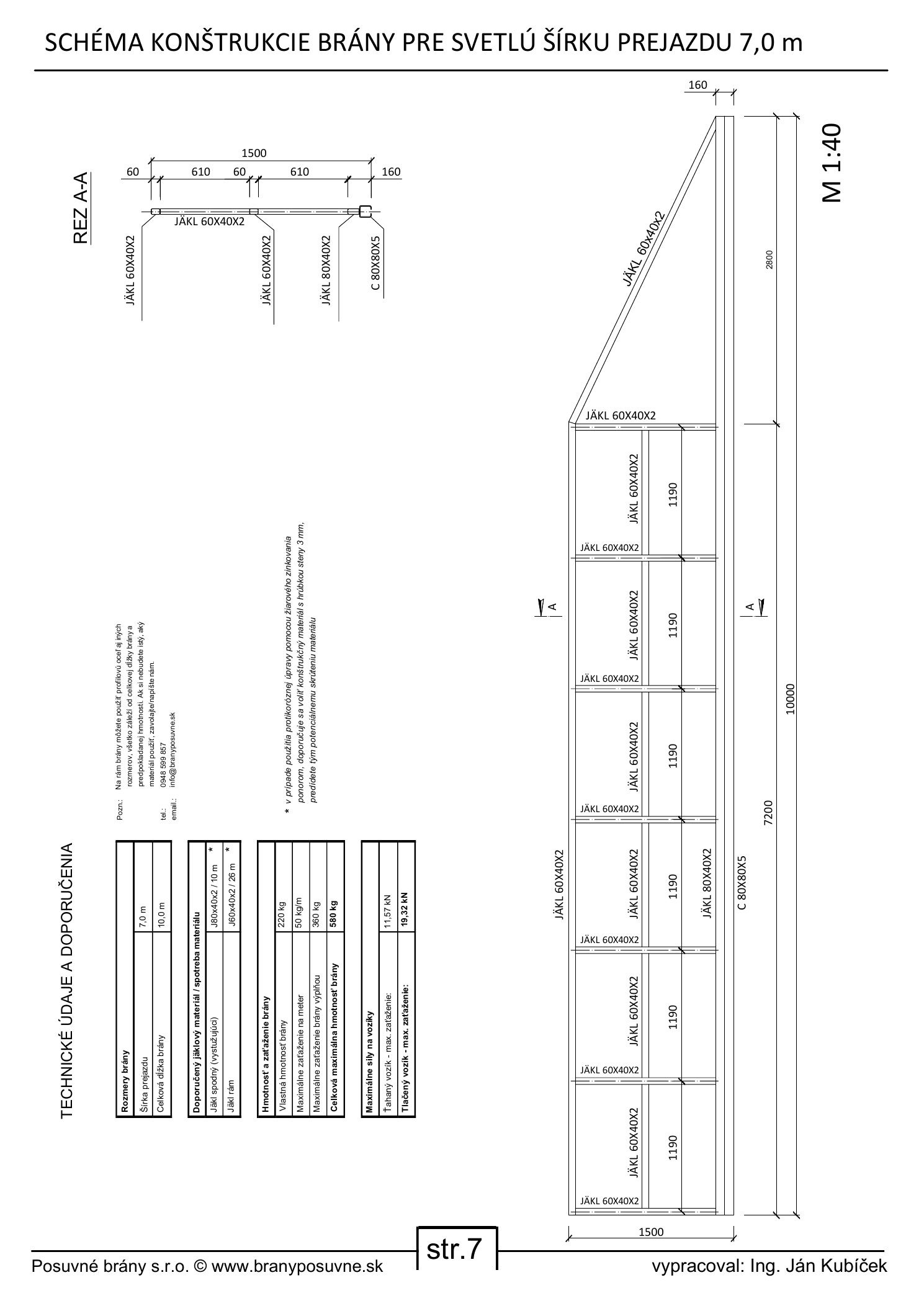

Światło przejazdu 7,0 m
Długość całkowita 10 000 mm, rama 7 200 mm, przeciwwaga 2 800 mm, wysokość ramy 1 500 mm, ceownik 80 × 80 × 5 mm.

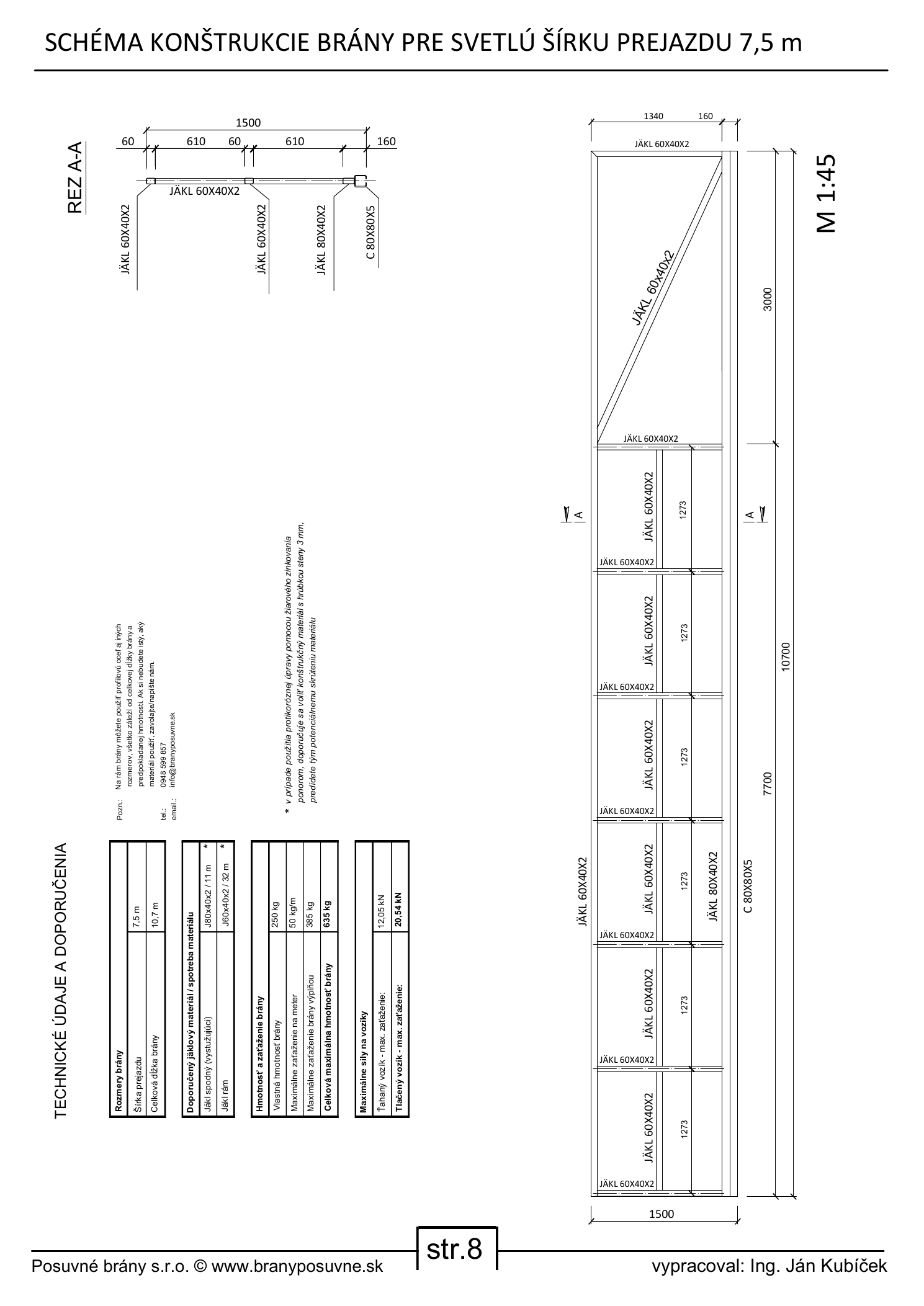

Światło przejazdu 7,5 m
Długość całkowita 10 700 mm, rama 7 700 mm, przeciwwaga 3 000 mm, wysokość ramy 1 500 mm, ceownik 80 × 80 × 5 mm.

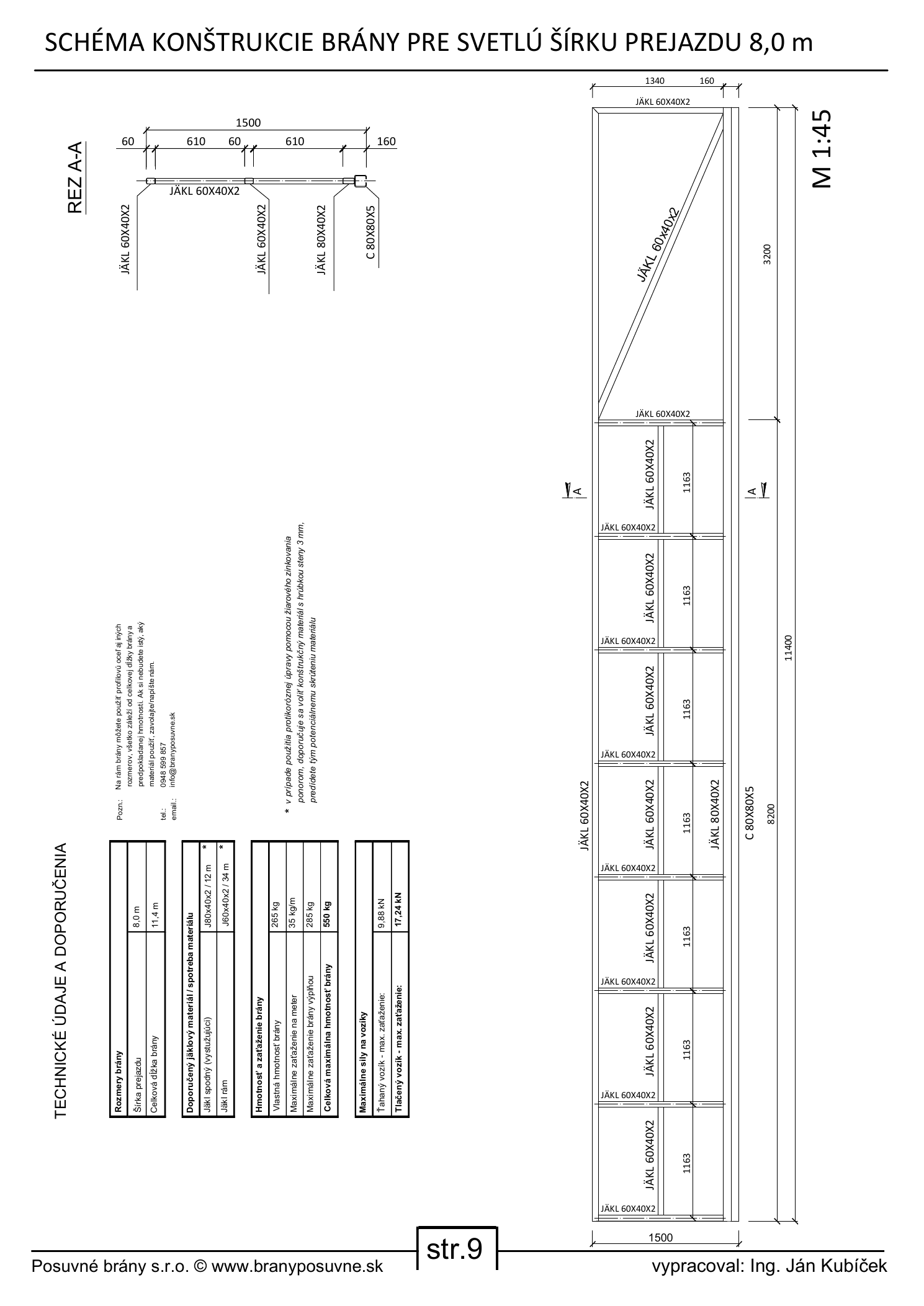

Światło przejazdu 8,0 m
Długość całkowita 11 400 mm, rama 8 200 mm, przeciwwaga 3 200 mm, wysokość ramy 1 500 mm, ceownik 80 × 80 × 5 mm.
Światło przejazdu 8,5 m
Długość całkowita 12 100 mm, rama 8 700 mm, przeciwwaga 3 400 mm, wysokość ramy 1 500 mm, ceownik 80 × 80 × 5 mm.
Światło przejazdu 9,0 m
Długość całkowita 12 700 mm, rama 9 200 mm, przeciwwaga 3 500 mm, wysokość ramy 1 500 mm, ceownik 80 × 80 × 5 mm.

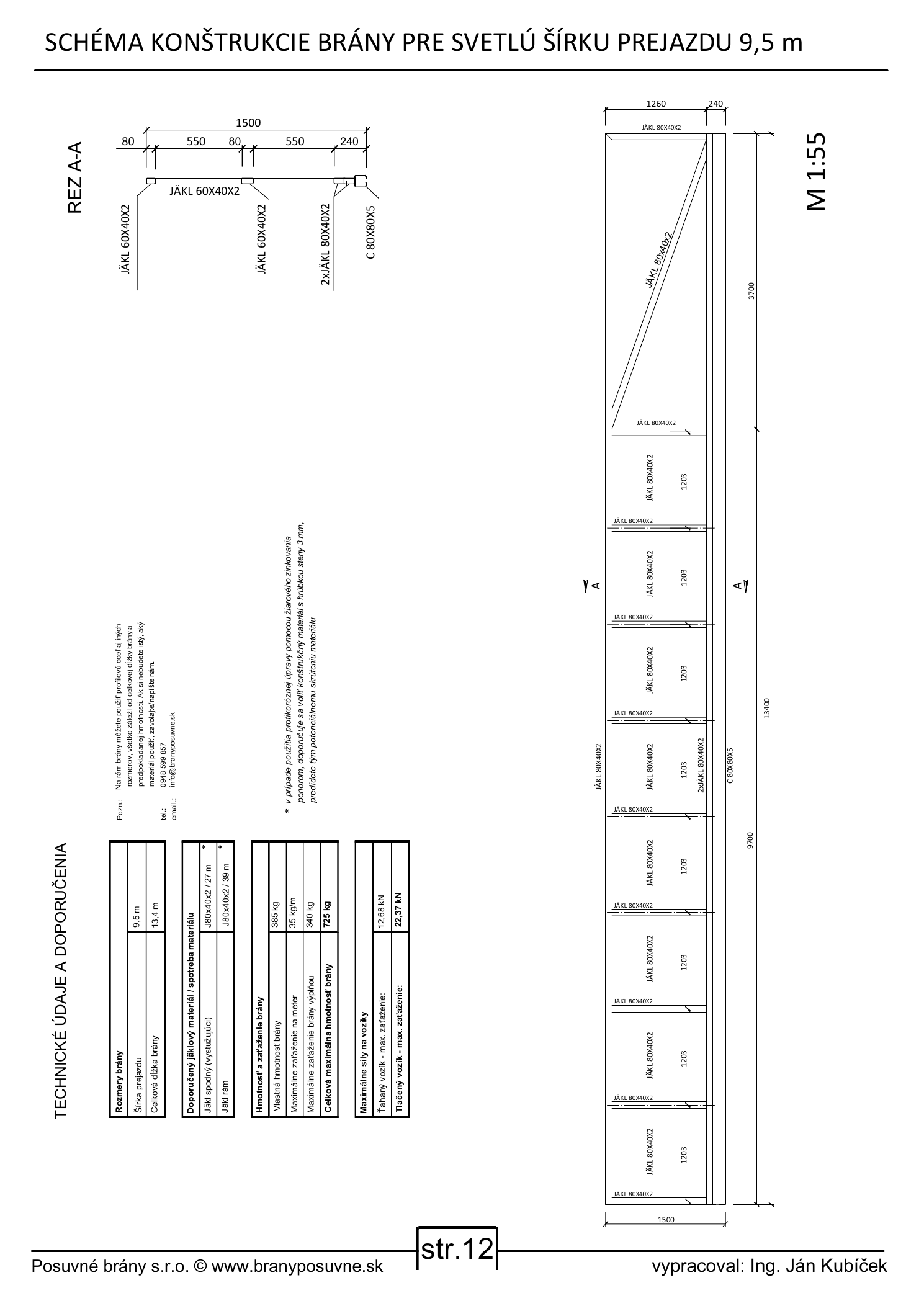

Światło przejazdu 9,5 m
Długość całkowita 13 400 mm, rama 9 700 mm, przeciwwaga 3 700 mm, wysokość ramy 1 500 mm, ceownik 80 × 80 × 5 mm.

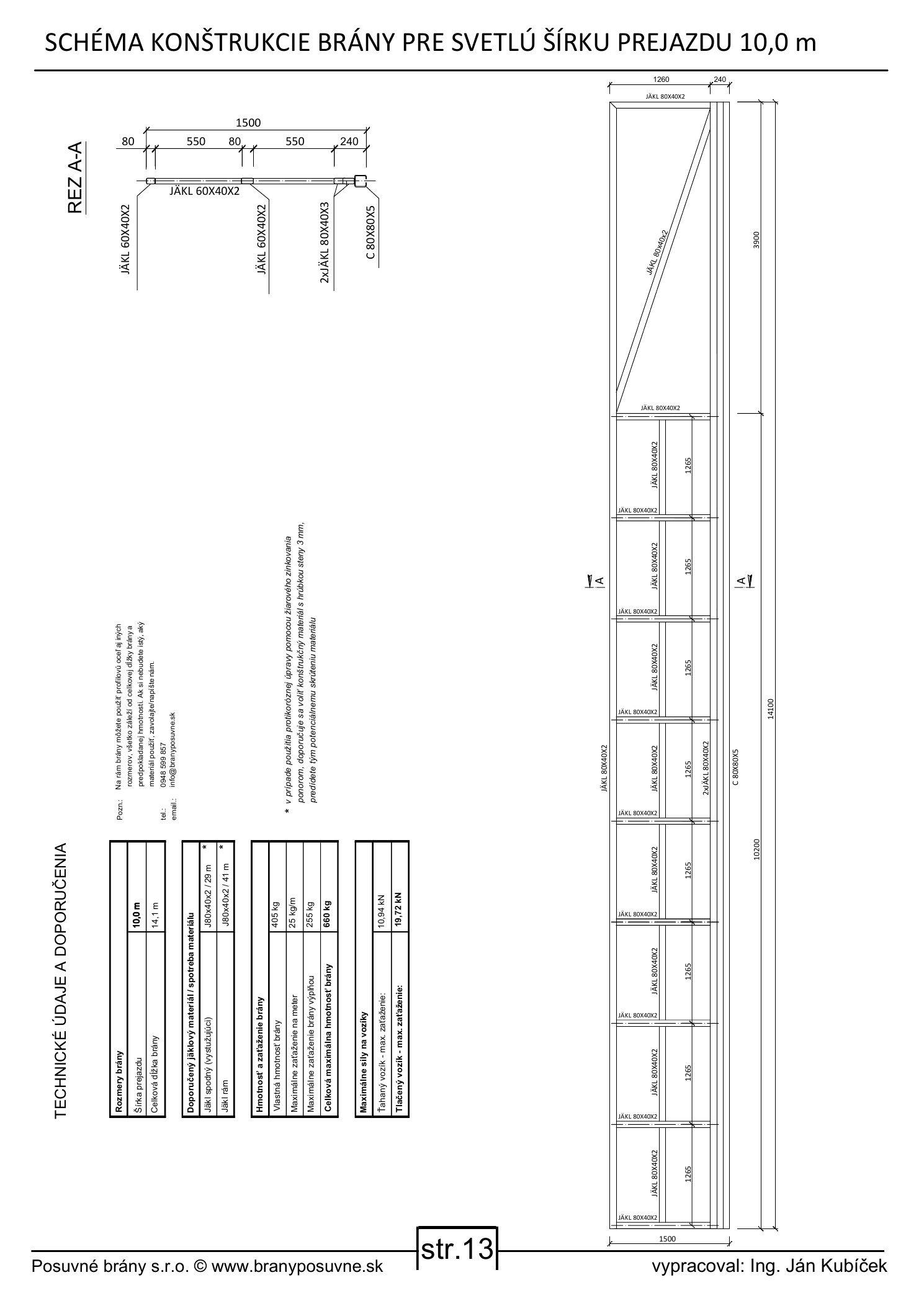

Światło przejazdu 10,0 m
Długość całkowita 14 100 mm, rama 10 200 mm, przeciwwaga 3 900 mm, wysokość ramy 1 500 mm, ceownik 80 × 80 × 5 mm.
8. Często zadawane pytania i kolejne kroki
- Czy brama o świetle przejazdu powyżej 6,5 m musi mieć dwa oddzielne fundamenty?
- Ten podręcznik i jego tabela rozstawu X zostały opracowane dla pary fundamentów zgodnie z rysunkiem źródłowym. Zmianę koncepcji należy ocenić oddzielnie.
- Czy wystarczy dobrać wózek do wymiaru ceownika?
- Nie. Wymiar profilu jest tylko jednym z kryteriów. Znaczenie mają również masa całkowita, rozkład obciążenia, przeciwwaga, wypełnienie, wiatr i intensywność użytkowania.
- Czy mogę zastosować dowolny napęd wskazany na schemacie?
- Nie. Napęd dobiera się do masy i długości skrzydła, oporów mechanicznych, intensywności użytkowania i wymaganej prędkości. Schemat połączeń nie zastępuje doboru napędu.
- Co należy przygotować przed betonowaniem?
- Położenie płyt montażowych, wszystkie przepusty kablowe, zasilanie 230 V, przewody fotokomórek, lampy sygnalizacyjnej i ewentualnego sterowania przewodowego.
- Gdzie znajdę szczegółowe wartości sił w wózkach?
- Są podane bezpośrednio na rysunku technicznym dla każdej szerokości. Zbiorcza tabela została celowo uproszczona do pięciu danych potrzebnych do wstępnego rozeznania.
Nie znalazłeś odpowiedzi? Zadzwoń do nas
Skontaktuj się z nami. W przypadku bramy o szerokości powyżej 6,5 m zalecamy sprawdzenie doboru komponentów przed złożeniem zamówienia i wykonaniem betonowania.
Zestawy komponentów do bram samonośnych
Komponenty CAIS do dużych bram
Masz mało miejsca na bramę?
Jeśli duża brama samonośna nie mieści się na Twojej posesji, rozważ także inne rozwiązanie. Brama teleskopowa lub inne warianty mogą być dobrym kompromisem i pomóc rozwiązać problem braku miejsca na Twojej posesji.
Uwaga techniczna: W przypadku bram tej wielkości należy sprawdzić ostateczną konstrukcję, fundamenty, mocowanie, wypełnienie, obciążenie wiatrem i elementy zabezpieczające, uwzględniając konkretne warunki. Instalację elektryczną należy wykonać zgodnie z aktualną instrukcją producenta i obowiązującymi przepisami.
Opracował inż. Ján Kubíček.
Ostatnia aktualizacja: 16. 9. 2026.
