Komponenty do bram
Komponenty do bram od fortamigo.pl
Na tej stronie znajdziesz komponenty do produkcji bram przesuwnych. Oferujemy komponenty do bram samonośnych i szynowych, a także komponenty do bram i drzwi podwieszanych. Asortyment uzupełniają napędy NICE, zaślepki, zamki oraz komponenty do budowy ogrodzeń.
Komponenty do bram samonośnych

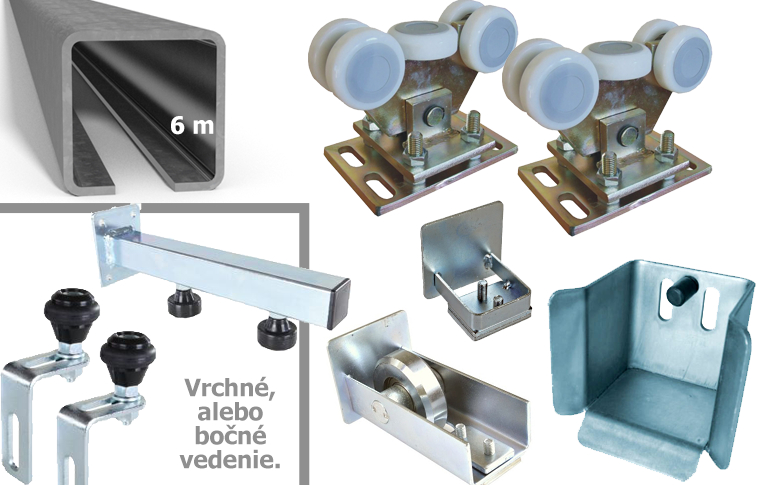

Oferowane przez nas komponenty do bram samonośnych pozwolą łatwo wykonać lub zlecić wykonanie bramy samonośnej o świetle przejazdu do 15 m. W ofercie znajdziesz różne typy wózków jezdnych (w zależności od liczby łożysk i udźwigu), ceowniki prowadzące, prowadnice, odboje oraz wszystkie komponenty potrzebne do wykonania samonośnej bramy przesuwnej. Dla ułatwienia wyboru komponenty zestawiono w zestawy w korzystnych cenach. Oferta obejmuje również komponenty do wielkogabarytowych bram przesuwnych.
Komponenty do bram szynowych
Oferowane przez nas komponenty do bram szynowych (jezdnych) pozwolą łatwo wykonać lub zlecić wykonanie bramy szynowej o świetle przejazdu do 10 m. W ofercie znajdziesz różne rodzaje kół dolnych (różnej wielkości i z różnymi sposobami mocowania), szyny, prowadnice, odboje oraz wszystkie komponenty potrzebne do wykonania przesuwnej bramy szynowej.

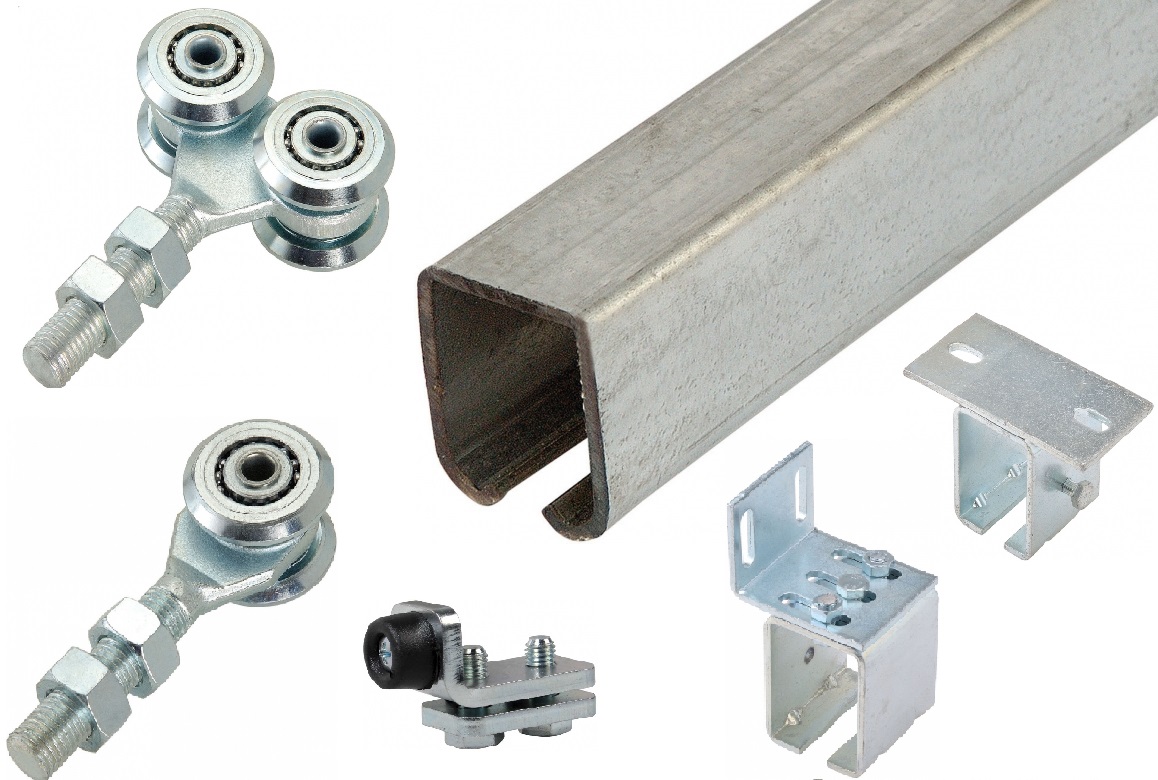

Komponenty do bram podwieszanych
Nowością w ofercie są komponenty do bram podwieszanych. Komponenty te sprawdzą się wszędzie tam, gdzie trzeba w prosty sposób oddzielić przestrzeń za pomocą przesuwnej bramy podwieszanej lub drzwi podwieszanych. System podwieszany składa się z ceownika prowadzącego, uchwytów ceownika oraz wózków łożyskowanych, do których mocuje się ramę bramy lub drzwi. Ceownik prowadzący i wózki dobiera się odpowiednio do masy przesuwanego elementu. W dolnej części bramę można prowadzić za pomocą zwykłych rolek; często do dolnej części ramy przyspawuje się profil U, w którym porusza się jedna lub dwie rolki. System podwieszany można również stosować w przenośnikach sufitowych.
Napędy do bram przesuwnych
Asortyment elementów konstrukcyjnych do bram uzupełniają napędy do bram przesuwnych włoskiej marki NICE. Ten producent jest liderem rynku automatyki domowej. W ofercie znajdziesz także napędy do bram skrzydłowych oraz akcesoria do tych napędów.
Chętnie doradzimy w doborze potrzebnych komponentów. Możesz:
| Wypełnić formularz: | Zadzwonić pod numer: | Napisać na adres: |
|---|---|---|
| Zapytaj sprzedawcę | [email protected] |
Producent napędów NICE s.p.a.
IBFM – włoski producent komponentów do bram
Mapa strony:
- Zestawy
- Mocowanie bramy
- Odboje bramy
- Prowadzenie bramy
- Napędy
- Akcesoria do bram
- Zaślepki
- Bramy szynowe
- Bramy podwieszane
- Stal konstrukcyjna do bram
- Elementy do ogrodzeń
- Stal nierdzewna, inox
Przejdźmy do sedna — jeśli chcesz samodzielnie wykonać bramę przesuwną, trzeba mieć pewne podstawy teoretyczne dotyczące jej konstrukcji. Przyjrzyjmy się bliżej bramie przesuwnej:
Zasada działania bramy samonośnej
Zasada działania bramy samonośnej polega na przenoszeniu sił nacisku i naciągu skrzydła bramy na fundament betonowy podczas jej otwierania i zamykania. Jak to działa? Pokażemy to na naszych ulubionych ilustracjach z opisami:
- Masz wjazd o określonej szerokości, który chcesz zamykać bramą przesuwną.
- Po jednej stronie wjazdu wykonujesz betonowy fundament
- Na tym fundamencie mocujesz dokładnie dwa wózki do bram przesuwnych
To absolutne minimum niezbędne do zamontowania bramy przesuwnej.
- Skrzydło bramy jest nieco szersze niż światło wjazdu.
- Masz profil nośny profil C
- Do profilu nośnego C przyspawujesz skrzydło bramy i dodajesz przeciwwagę
W ten sposób powstaje standardowe, proste skrzydło bramy samonośnej.
- Nasuwasz skrzydło bramy na wózki zabetonowane w fundamencie.
- Montujesz słupek najazdowy z prowadzeniem bramy.
- Dodajesz pozostałe elementy do bramy przesuwnej.
Co dzieje się teraz?
- Rozkład sił przy zamkniętej bramie przesuwnej
- Rozkład sił przy częściowo otwartej bramie przesuwnej
- Rozkład sił przy otwartej bramie przesuwnej
Proste jak drut, prawda?
Przejdź do szczegółów technicznych fundamentu bramy samonośnej, ewentualnie mocowania bramy przesuwnej, ewentualnie przeciwwagi bramy samonośnej, albo czytaj dalej o naszych elementach:
Elementy konstrukcyjne bramy przesuwnej
Konstrukcję bramy przesuwnej można podzielić na następujące kategorie:
- Mocowanie bramy przesuwnej
- Odboje bramy przesuwnej
- Prowadzenie bramy przesuwnej
- Napęd bramy przesuwnej
- Pozostałe akcesoria do bramy
Przyjrzyjmy się bliżej poszczególnym kategoriom:
1. Mocowanie bramy przesuwnej
Do tej kategorii należą trzy grupy elementów bramy:
- Fundament betonowy bramy przesuwnej – oczywiście nie dostarczamy fundamentu betonowego :-) W fundamencie osadza się wózki, a zazwyczaj także słupek najazdowy z prowadzeniem, ewentualnie napęd, jeśli brama przesuwna ma otwierać się automatycznie. Zajrzyj na stronę o fundamencie pod bramę przesuwną.
- Wózki – zalecanym sposobem mocowania wózków do fundamentu betonowego jest zabetonowanie wspornika prętów gwintowanych (ewentualnie zamocowanie prętów gwintowanych w gotowym już fundamencie za pomocą kotwy chemicznej), na których sztywno przykręca się płytę montażową, do której mocuje się wózek. W takim mocowaniu płyta montażowa pełni funkcję elementu pośredniego, który ułatwia regulację i precyzyjne ustawienie bramy przesuwnej. W korpusie wózka znajdują się metalowe lub nylonowe rolki, które obracają się wewnątrz profilu C, zapewniając płynny przesuw skrzydła bramy. Aby wybrać odpowiedni wózek, zapoznaj się ze stroną poświęconą doborowi wózków do bram przesuwnych.
- Nośne profile C – Profil C nasuwa się z zewnątrz na zakotwione wózki. Płynny przesuw skrzydła bramy uzyskuje się przez obracanie rolek wózków wewnątrz profilu C. Profile C dostarczamy w różnych wymiarach i długościach, zależnie od wymaganej szerokości przejazdu lub masy bramy. Wybierz odpowiedni profil C!
2. Ograniczniki bramy przesuwnej
Pod koniec zamykania lub otwierania brama przesuwna musi o coś się oprzeć — przecież nie może zamykać się ani otwierać bez końca :-)
Brama opiera się o ograniczniki w trzech miejscach:
- Ogranicznik dolny – nazywany też kieszenią ogranicznika; montuje się go u dołu słupka oporowego. Przy zamykaniu bramy wsuwa się w niego profil C (najlepiej z zamontowanym najazdem).
- Ogranicznik górny – nazywany także uchwytem bramy; opiera się o niego korpus bramy. Można go połączyć z zaczepem zamka hakowego do bram przesuwnych. Podczas zamykania brama opiera się o ogranicznik górny.
Charakterystyczną cechą tych ograniczników jest najazdowa część z tolerancją, która umożliwia dokładne naprowadzenie bramy do pozycji zamkniętej. Zob. Czynniki wpływające na bramę. - Ogranicznik wewnętrzny – jest sztywno zamocowany wewnątrz profilu C i opiera się o głowicę wózka. To swego rodzaju zabezpieczenie przed zsunięciem się bramy z wózków lub uszkodzeniem słupka oporowego, zwłaszcza przy nieostrożnym ręcznym otwieraniu i zamykaniu. Najlepiej zamocować ogranicznik wewnętrzny na obu końcach profilu C lub połączyć go z najazdem.
W przypadku ogranicznika dolnego warto wspomnieć o możliwości zamontowania w profilu C najazdu z rolką najazdową zapewniającego płynne wprowadzenie profilu C w ogranicznik dolny.
3. Prowadzenie bramy przesuwnej
Samo nasunięcie profilu C na wózki nie wystarczy, aby brama mogła się przesuwać. Wózki wewnątrz profilu C mają pewien luz, dlatego trzeba wypoziomować bramę, aby nie przechylała się na boki. Zasadniczo istnieją dwa główne sposoby wypoziomowania bramy:
- Boczne prowadzenie bramy– to rozwiązanie sprawdzi się, jeśli górna krawędź bramy jest wykończona w nietypowy sposób, np. ozdobnymi lub ochronnymi grotami, łukiem itp. Możliwe są dwa rozwiązania:
- Stabilizowanie za pomocą co najmniej jednej rolki z jednej strony. Jeśli z przodu brama ma np. wypełnienie (sztachety drewniane lub plastikowe, siatkę cięto-ciągnioną itp.), z tyłu można przyspawać profil L, po którym będzie się poruszać co najmniej jedna rolka zamocowana na słupku prowadzącym.
- Stabilizowanie za pomocą co najmniej dwóch rolek, po jednej z każdej strony. Jeśli na całej długości korpusu bramy znajduje się ciągły, prosty profil, po obu stronach należy ustawić słupek prowadzący z rolką, tak aby brama przesuwała się między nimi.
- Górne prowadzenie bramy – jeśli z powodów praktycznych lub estetycznych nie można zastosować drugiego słupka prowadzącego ani przyspawać z jednej strony bramy profilu L do bocznego prowadzenia (np. gdy brama ma sztachety po obu stronach), należy pozostawić u góry ciągły, prosty profil, który będzie przesuwać się między rolkami górnego prowadzenia bramy.
Jeśli chcecie stworzyć własne rozwiązanie, z pewnością przydadzą się nasze półprodukty rolek.
4. Napęd bramy przesuwnej
Automatyczne elektromechaniczne otwieranie bramy przesuwnej to temat sam w sobie. Podstawowym kryterium wyboru napędu jest masa bramy. Do większości bram przesuwnych stosowanych w domach wystarczy napęd do 400 kg masy skrzydła bramy; do większych bram odpowiedni będzie napęd do 600 kg, a w przypadku zastosowań przemysłowych lub dużych bram napęd do 1000 kg i więcej.
Napęd działa na zasadzie przekładni zębatkowej. Na całej długości bramy montuje się listwę zębatą. Do napędu jest na stałe przymocowane koło zębate, którego zęby zazębiają się z listwą zębatą. Obracanie koła napędowego powoduje przesuwanie całej bramy.
Do napędu montuje się lub dołącza opcjonalne akcesoria:
- Fotokomórki bezpieczeństwa fotokomórki – standardowo montuje się po jednej fotokomórce po każdej stronie przejazdu. Fotokomórki tworzą między sobą wiązkę laserową. Gdy zostanie przerwana, napęd otrzymuje sygnał i nie pozwala zamknąć bramy. Jeśli brama jest w trakcie zamykania, zatrzymuje ją i zaczyna otwierać. Dzięki temu, jeśli samochód stoi w przejeździe lub przechodzą przez niego osoby, brama nie uderzy w samochód ani nie przytrzaśnie dziecka.
- Lampa ostrzegawcza lampa ostrzegawcza – podczas otwierania i zamykania bramy lampa miga, ostrzegając przejeżdżające samochody i przechodzące osoby, że przejazd jest zablokowany. W niektórych zastosowaniach montaż lampy jest wręcz wymagany przez obowiązujące przepisy, np. przy wyjeździe z bramy przesuwnej na drogę publiczną.
Bramą można sterować na następujące sposoby:
- Pilot zdalnego sterowania – standardowy sposób otwierania bramy. Pilot można na przykład przypiąć do kluczyków samochodowych, a po dojechaniu do bramy nacisnąć przycisk otwierania.
- Przełącznik kluczykowy – bramę otwiera się, wkładając klucz do zamka i przekręcając go. Idealne rozwiązanie np. dla portierni lub w przypadku, gdy przez bramę ma przechodzić wielu stałych gości, a nie chcecie inwestować w zakup np. 700 pilotów.
- Klawiatura kodowa – sprawdzi się, gdy z bramy przesuwnej korzystają także piesi. W takim przypadku najlepiej ustawić tryb otwierania dla pieszych, tzn. brama otworzy się tylko na ok. 1 m. Klawiaturę można też wykorzystać np. do obsługi bramy bezpośrednio z okienka samochodu.
- Przycisk – idealny do użytku domowego lub do portierni. Można go porównać do dzwonka do drzwi.
5. Pozostałe akcesoria do bramy
- Ograniczniki gumowe – można ich używać wszędzie tam, gdzie element opiera się o ogranicznik.
- Zamki hakowe – specjalne zamki do bram przesuwnych, których hakowy rygiel zabezpiecza bramę przed otwarciem przez osoby niepowołane.
- Uchwyty – umożliwiają chwycenie bramy podczas ręcznego otwierania i zamykania.
- Klamki – do ręcznego otwierania i zamykania bramy.
