Opis produktu NICE Moonclever MC424L – centrala sterująca do napędów 24 V bram skrzydłowych z rodziny Wingo
Zmiana centrali sterującej
Centrala sterująca NICE MC424L nie jest już produkowana, dlatego po złożeniu zamówienia dostarczymy nowszą wersję NICE MC424LR10.
NICE Moonclever MC424L to centrala sterująca do automatyki jednoskrzydłowych, lub dwuskrzydłowych bram. Napędy z nią kompatybilne muszą mieć zasilanie 24Vdc.
Kompatybilność wyłącznie z wymienionymi poniżej napędami do bram skrzydłowych:
Centrala sterująca MC424L zawiera centralę sterującą MCA2, umieszczoną w standardowej plastikowej obudowie Moonclever. Zawiera złącze typu SM do podłączenia odbiornika sygnału radiowego (SMXI, OXI,...) z pilotów (Flor, Era Flor, Era One, Era Inti,...).
Dzięki technologii 24V nadaje się również do współpracy z systemem solarnym NICE Solemyo, który umożliwia zasilanie także w miejscach bez dostępu do źródła energii elektrycznej. Możliwe jest również centralę sterującą zasilać z akumulatora zapasowego NICE PS124, który przez kilka godzin po awarii zasilania umożliwia wykonanie kilku cykli otwierania i zamykania bramy skrzydłowej. W trybie czuwania centrala sterująca z podłączonym odbiornikiem sygnału radiowego pobiera tylko 2 W (przy zasilaniu z akumulatora PS124, lub systemu solarnego Solemyo pobór wynosi zaledwie 0,1 W).
Diagnostyka za pomocą diody diagnostycznej LED.
Po automatycznym określeniu długości skrzydła ustawiane są zakresy przyspieszania i zwalniania podczas otwierania i zamykania; można również ustawić siłę, prędkość, otwieranie dla pieszych itp. patrz programowanie centrali sterującej napędu. Wykrywanie przeszkód przez cały czas ruchu skrzydła zapewnia bezpieczną pracę silników.
Centrala sterująca NICE Moonclever MC424L jest przystosowana do warunków klimatycznych panujących na Słowacji i spełnia wszystkie europejskie normy bezpieczeństwa.
Akcesoria kompatybilne z centralą NICE Moonclever MC424L
Do centrali sterującej polecamy dokupić kompatybilne akcesoria opcjonalne:
| Co | Dlaczego | Typ |
|---|---|---|
| Lampa sygnalizacyjna | Lampa sygnalizuje miganiem ruch bramy — przydaje się przy wyjazdach z ograniczoną widocznością. Ma także wbudowaną antenę, która zwiększa zasięg pilota. | - Lucy (LUCY24) - Moonlight (ML24T) |
| Fotokomórki | Podczas zamykania wykrywają przeszkodę i zatrzymują ruch bramy — dzięki temu brama nie uderzy w samochód ani w żadną osobę. | |
| Nadajnik |
Do zdalnego sterowania bramą. |
- FloR (Flo2R-s, Flo4R-s) |
| Odbiornik | Niezbędny do zdalnego sterowania bramą. | - OXI - SMXI |
| Antena | Zapewnia większy zasięg pilota. | - zintegrowana z lampą sygnalizacyjną ML24T - sama antena ABFKIT, lub ABF |
| Klawiatura | Przyda się, jeśli zapomnisz pilota albo często odwiedzają Cię samochody lub osoby i nie chcesz każdemu dawać pilota ani za każdym razem otwierać bramy ręcznie. | - MOTXR |
Instrukcja centrali sterującej NICE Moonclever MC424L
Instrukcję centrali sterującej NICE Moonclever MC424L można pobrać tutaj:
Instrukcja centrali sterującej NICE Moonclever MC424L
Montaż centrali sterującej NICE Moonclever MC424L

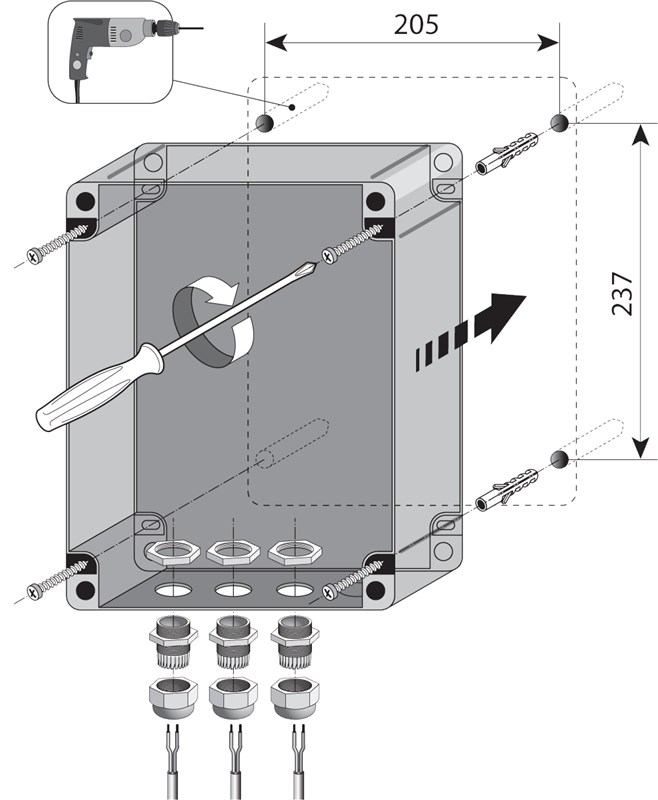

Montaż centrali sterującej w standardowej obudowie montażowej Moonclever odbywa się poprzez przykręcenie czterema śrubami:
 |
 |

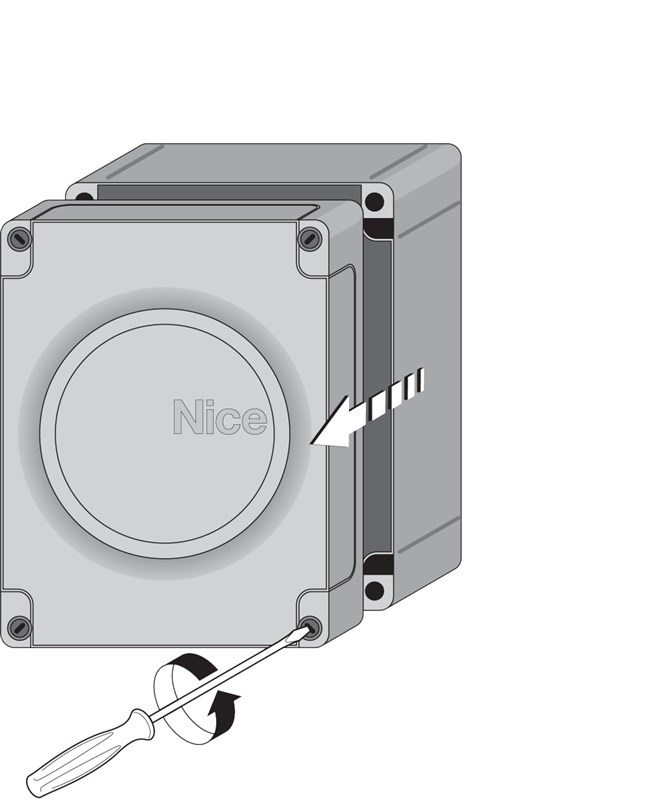

| 1. Odkręć plastikowe śruby pokrywy | 2. Przymocuj obudowę centrali za pomocą czterech kołków rozporowych |
|---|

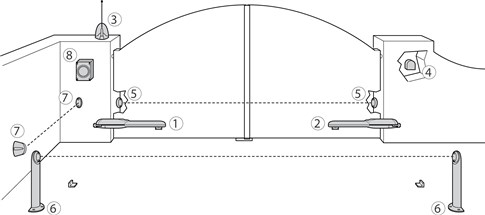

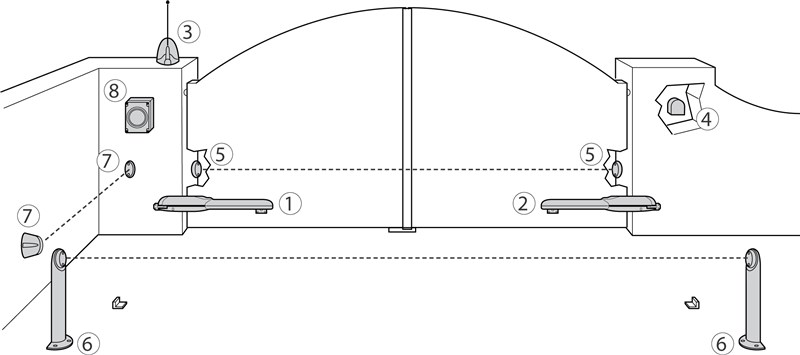

Typowy (opcjonalny) sposób podłączenia centrali napędu wraz z akcesoriami wygląda następująco:
Lista akcesoriów
|
|
Uwaga dotycząca fotokomórek:
| 5. | FOTO | Fotokomórki nie działają podczas otwierania; podczas zamykania bramy ich przerwanie powoduje zmianę kierunku ruchu i otwarcie bramy. |
|---|---|---|
| 6. | FOTO1 | Fotokomórki zatrzymują ruch bramy zarówno podczas otwierania, jak i zamykania. |
| 7. | FOTO2 | Fotokomórki nie działają podczas zamykania; podczas otwierania bramy ich przerwanie powoduje zmianę kierunku ruchu i zamknięcie bramy. |
Podłączenie centrali sterującej NICE Moonclever MC424L
Przed podłączaniem, odłączaniem lub zmianą połączeń pamiętaj o napędu odłączeniu zasilania zarówno od sieci, jak i urządzeń dodatkowych — za pomocą wyłącznika nadprądowego, wyjęcia bezpiecznika zasilania, lub odłączenia akumulatora awaryjnego. Poczekaj, aż zgasną wszystkie diody LED.
...do sieci
Aby napęd działał prawidłowo, wystarczy doprowadzić do centrali sterującej napędu zasilanie elektryczne.

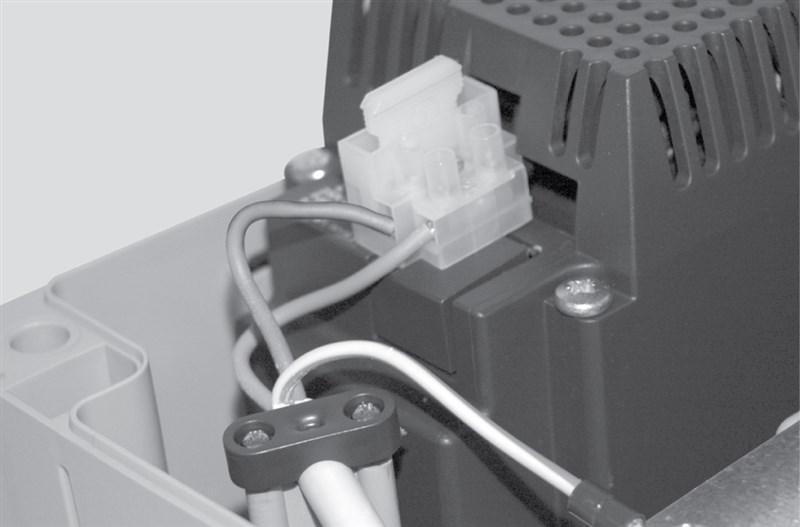

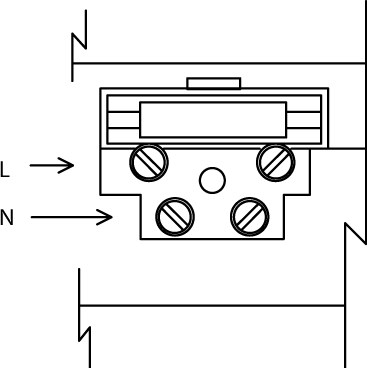

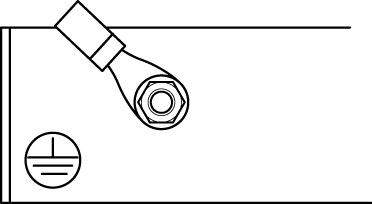

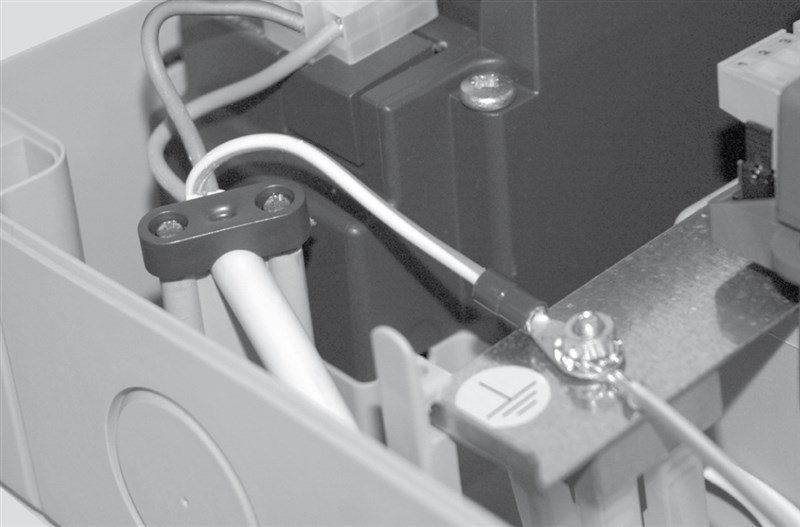

| Podłączenie przewodu fazowego (L) i neutralnego (N). | Podłączenie uziemienia (I). |
|---|---|
|
|
|
|
widok z góry |
widok z góry |
...urządzeń dodatkowych
Do centrali sterującej można podłączyć następujące urządzenia dodatkowe:

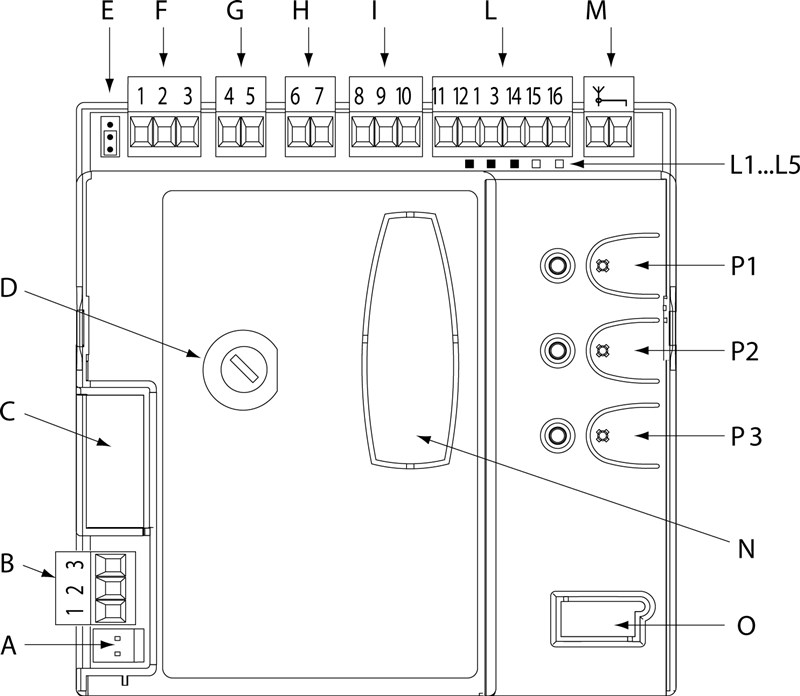

| A. | Złącze zasilania 24 V |
|---|---|
| B. | Podłączenie pierwszego silnika M1 |
| C. | Złącze do podłączenia akumulatora awaryjnego NICE PS124, lub systemu solarnego NICE Solemyo. |
| D. | Bezpiecznik centrali sterującej typu F 500mA |
| E. | Regulowana zworka do określenia pierwszego (otwieranego jako pierwsze) skrzydła |
| F. | Podłączenie drugiego silnika M2 (jeśli nie zostanie podłączony, centrala sterująca automatycznie rozpozna bramę jako jednoskrzydłową) |
| G. | Wyjście na lampę sygnalizacyjną |
| H. | Wyjście wskaźnika bramy, lub elektrozamka (w zależności od ustawienia w programowaniu) |
| I. | Zasilanie 24 V DC dla akcesoriów, tryb czuwania i FOTOTEST |
| L. | Wejścia dla podłączonych urządzeń, fotokomórek, przycisków itp. |
| L1...L5. | Diody LED programowania |
| M. | Wejście antenowe (np. ABF, ABFKIT, lub wbudowana w lampie sygnalizacyjnej ML24T) |
| N. | Złącze NICE SM do odbiornika sygnału radiowego (np. SMXI, OXI) |
| O | Złącze do diagnostyki i programowania (do użytku profesjonalnego) |
| P1,P2,P3 | Przyciski i diody programowania |
Standardowe schematy podłączenia:
Okablowanie do listew zaciskowych centrali sterującej można wykonać na trzy podstawowe sposoby:
| Z trybem czuwania | Bez trybu czuwania | |
|---|---|---|
| Bez FOTOTESTU | Z FOTOTESTEM | |
 |
 |
 |
| Po upływie jednej minuty od ostatniego cyklu centrala sterująca przechodzi w tryb oszczędzania energii, w którym wyłącza wszystkie wejścia i wyjścia. Aktywny tryb czuwania jest sygnalizowany przez diodę LED OK (LED P1), która miga wolniej (raz na 4 sekundy) niż zwykle (raz na sekundę). Tryb czuwania jest wymagany przy podłączeniu systemu solarnego NICE Solemyo, a także przy podłączeniu akumulatora awaryjnego NICE PS124. | Podłączenie bez trybu czuwania i bez FOTOTESTU. Urządzenie pobiera standardową ilość energii, a cykl pracy rozpocznie się nawet w przypadku awarii jednej z fotokomórek bezpieczeństwa. | FOTOTEST polega na sprawdzeniu prawidłowego działania fotokomórek FOTO, FOTO1 i FOTO2 przed rozpoczęciem cyklu (tj. każda fotokomórka jest zasilana oddzielnie). Jeśli któraś z fotokomórek nie działa prawidłowo, cykl pracy nie zostanie uruchomiony. Jeśli niektóre fotokomórki nie są używane, zacisk należy połączyć z wejściem nr 8 (wejście wspólne). |
Podłączenie z trybem czuwania jest standardowe; można z niego zrezygnować tylko przy podłączeniu z FOTOTESTEM. Można więc podłączyć tryb czuwania, FOTOTEST albo nie stosować żadnego z nich.
Okablowanie poszczególnych zacisków
Płyta sterująca NICE MCA2 centrali NICE Moonclever MC424L umożliwia podłączenie następujących wejść i wyjść dla urządzeń dodatkowych:
| Wejście | Przeznaczenie | Opis | Typ przewodu |
|---|---|---|---|
| L-N-I | Zasilanie | Główne zasilanie elektryczne. | 3×1,5mm2 |
| 1-3 | Silnik M1 | Zasilanie silnika M1. | 3×1,5mm2 |
| 1-3 | Silnik M2 | Zasilanie silnika M2 (jeśli nie zostanie podłączony, centrala automatycznie rozpozna bramę jako jednoskrzydłową). | 3×1,5mm2 |
| 4-5 | Lampa ostrzegawcza | Wyjście dla jednej lampy ostrzegawczej NICE LUCY24 (lub NICE ML24T) z jedną 24V 25W żarówką. | 2×1mm2 |
| 6-7 | Wskaźnik bramy S.C.A., lub elektrozamek |
Podłączenie do wskaźnika otwartej bramy S.C.A. 24 Vdc, maksymalnie 5W lub elektrozamek 12Vac, maksymalnie 25VA. |
S.C.A.: 2×0,5mm2 Elektrozamek: 2×1mm2 |
| 8 |
+24 Vdc (plus +) |
Dwa wzajemnie wykluczające się zastosowania: Jeśli nie jest używany ani tryb czuwania, ani FOTOTEST, wejście nie jest używane; zamiast niego używa się wejścia nr 11. |
1×0,5mm2 |
| 9 | 0 Vdc (minus -) |
Zasilanie akcesoriów 0 Vdc (minus) | 1×0,5mm2 |
| 10 |
24 Vdc (plus +) |
Zasilanie akcesoriów (24 Vdc, maksymalnie 200mA) jest używane bez trybu czuwania. Jeśli używany jest tryb czuwania, wejście nie jest używane; zamiast niego używa się wejścia nr 8. Zasilanie +24 Vdc, maksymalnie 100mA, fotokomórek RX (odbiorników) przy użyciu FOTOTESTU; jeśli FOTOTEST nie jest używany, z tego wyjścia zasilane są wszystkie fotokomórki. |
1×0,5mm2 |
| 11 | Wejście wspólne | Wejście wspólne dla akcesoriów (+24 Vdc), używane bez trybu czuwania. | 1×0,5mm2 |
| 12 | STOP |
Wejście dla urządzeń zatrzymujących ruch bramy. Można podłączyć urządzenia:
|
1×0,5mm2 |
| 13 | FOTO | Wejście dla urządzeń zabezpieczających, np. fotokomórki, listwy krawędziowe. Przerwanie podczas manewru spowoduje ruch w przeciwnym kierunku lub zatrzymanie skrzydła. Podłącza się tu urządzenia normalnie zamknięte. | 1×0,5mm2 |
| 14 | FOTO1 | Wejście dla urządzeń zabezpieczających, np. fotokomórki, listwy krawędziowe. Przerwanie podczas manewru spowoduje ruch w przeciwnym kierunku lub zatrzymanie skrzydła. Podłącza się tu urządzenia normalnie zamknięte. | 1×0,5mm2 |
| 15 | Sterowanie krokowe | Wejście dla urządzeń sterujących ruchem bramy krokowo (patrz Sterowanie krokowe ruchem bramy). Można podłączyć urządzenia normalnie otwarte (NO). | 1×0,5mm2 |
| 16 | AUX | Wejście pomocnicze. | 1×0,5mm2 |
| 17-18 | Antena | wejście anteny odbiornika radiowego. Antena jest standardowo wbudowana w lampę ostrzegawczą, np. NICE ML24T, ewentualnie można zastosować osobną antenę zewnętrzną NICE ABFKIT. | Ekranowany przewód koncentryczny: RG58 |
Podłączenie przełącznika kluczowego
Centrala sterująca NICE Moonclever MC424L jest kompatybilna ze wszystkimi przełącznikami kluczowymi w naszej ofercie. Podłączenie można wykonać na co najmniej dwa standardowe sposoby:
| STOP i krok po kroku | Krok po kroku i wejście pomocnicze |
|---|---|
 |
 |
| Obrócenie klucza w lewo natychmiast zatrzymuje ruch bramy. Obrócenie w prawo uruchamia kolejny krok ruchu bramy. Uwaga: jeśli chcesz aktywować Tryb czuwania, podłącz ALT do zacisku nr 8 zamiast zacisku nr 11. |
Obrócenie w lewo uruchomi polecenie zaprogramowane dla wejścia pomocniczego (częściowe otwarcie jednego skrzydła, częściowe otwarcie obu skrzydeł, otworzyć, zamknąć, wykonanie FOTO2). Obrócenie w prawo uruchamia kolejny krok ruchu bramy. |
Podłączenie wejścia STOP
Centrala sterująca NICE Moonclever MC424L może być skonfigurowana na dwa sposoby rozpoznawania wejścia STOP:
- Styki normalnie zamknięte (NC) - urządzenia, które w momencie zadziałania rozwierają styk, wysyłając w ten sposób do centrali sterującej polecenie zatrzymania bramy
- Urządzenia o stałej rezystancji 8,2k? (np. listwy krawędziowe) - centrala sterująca monitoruje rezystancję i zatrzymuje ruch bramy, jeśli jej wartość odbiega od wartości standardowej. W ten sposób można łączyć styki normalnie zamknięte (NC), normalnie otwarte (NO) oraz urządzenia o stałej rezystancji 8,2k? (np. listwy krawędziowe) zgodnie z poniższą tabelą:
|
|
Typ pierwszego urządzenia | |||
| NO | NC | 8,2k? | ||
|---|---|---|---|---|
| Typ drugiego urządzenia |
NO |  |
 |
|
| NC | |
 |
|
|
| 8,2k? | |
|
 |
|
Podłączenie wejścia S.C.A. – sygnalizator otwartej bramy lub elektrozamek
Dla tego wejścia można zaprogramować dwa tryby działania:
| 1. Sygnalizator otwartej bramy | 2. Elektrozamek |
|---|---|
 |
 |
| Żarówka podłączona do wejścia S.C.A. miga powoli podczas otwierania bramy, a szybko podczas jej zamykania. Gdy brama jest otwarta, żarówka świeci; gdy brama jest zamknięta, żarówka nie świeci. Działanie można ustawić. | Jednocześnie przy każdym otwarciu przez trzy sekundy do elektrozamka wysyłany jest sygnał zwalniający. |
Bezpieczniki centrali sterującej
W przygotowaniu.
Fotokomórki napędu
W przygotowaniu.
Odbiornik sygnału radiowego do napędów
 |

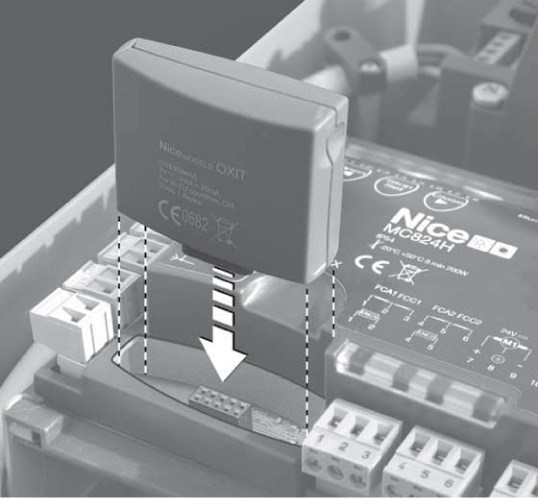

Centrala sterująca NICE Moonclever MC424L jest dostarczana z centralą sterującą NICE MCA2, która ma złącze SM do podłączenia zewnętrznego odbiornika radiowego (np. NICE OXI, NICE SMXI). Odbiornik ten jest niezbędny do odbierania poleceń wysyłanych z pilotów, a więc jest niezbędny do zdalnego sterowania bramą przesuwną pilotem. |

Uruchomienie centrali sterującej
Po podłączeniu centrali sterującej do sieci elektrycznej, wszystkie diody LED powinny szybko migać przez kilka sekund, a następnie powinien zostać osiągnięty następujący stan:
- Napięcie ok. 30 Vdc (przy użyciu akumulatora awaryjnego 24 Vdc) na wejściach 9-10.
- Dioda LED P1 miga w odstępach jednosekundowych. Jeśli stan wejść uległ zmianie, dioda mignie szybko dwa razy z rzędu.
- Diody LED dla styków normalnie zamkniętych (NC) będą się świecić, a diody dla styków normalnie otwartych będą zgaszone, zob. rysunek:
Diody będą świecić zgodnie z poniższym opisem:
Wejście Typ wejścia Stan diody LED STOP STOP NC L1 świeci Stała rezystancja 8,2k? L1 świeci FOTO NC L2 świeci FOTO1 NC L3 świeci Sterowanie krokowe NO L4 nieświeci AUX NO - Częściowe otwarcie I. L5 nieświeci NO - Częściowe otwarcie II. L5 nieświeci NO - Otwórz L5 nieświeci NO - Zamknij L5 nieświeci NC - Aktywne FOTO2 L5 świeci - Poszczególne diody LED powinny zapalać się i gasnąć w zależności od zmian stanu podłączonych do nich urządzeń
- Po naciśnięciu przycisku P2 oba silniki powinny wykonać krótki ruch otwierający, przy czym jako pierwsze poruszy się skrzydło główne. Przerwij manewr, ponownie naciskając przycisk P2. Jeśli skrzydła nie zaczną się otwierać, lecz pozostaną nieruchome lub zaczną się zamykać, należy zamienić biegunowość silników. Jeśli jako pierwsze poruszy się skrzydło wtórne, ustaw zworkę zgodnie z rysunkiem:
Skrzydło główne, silnik M2 Skrzydło główne, silnik M1
Rozpoznawanie ruchu skrzydła bramy
Aby brama działała prawidłowo (w szczególności w zakresie obliczania drogi rozruchu i dobiegu oraz częściowego otwarcia), centrala sterująca musi samodzielnie ustalić długość łuku otwierania skrzydeł bramy. Podczas tej operacji napędy poruszają skrzydłami bramy od jednego ogranicznika do drugiego i ustalają czas otwierania bramy.
Uwaga: Jeśli etap rozpoznawania ruchu skrzydła bramy został już przeprowadzony, przed ponownym rozpoznaniem należy skasować pamięć centrali sterującej.
Przed rozpoczęciem rozpoznawania ruchu skrzydła bramy sprawdź, czy urządzenia podłączone do wejść STOP, FOTO i FOTO1 działają prawidłowo i są poprawnie podłączone. Jeśli którekolwiek z nich zostanie aktywowane podczas rozpoznawania, proces należy powtórzyć. Skrzydła bramy powinny znajdować się mniej więcej w połowie otwarcia. Aby ustawić je w tej pozycji, odblokuj napędy, ręcznie przesuń skrzydła do położenia częściowo otwartego, a następnie ponownie je zablokuj. Po zablokowaniu silnika zawsze przesuń ręcznie skrzydło o kawałek, aby silnik zaskoczył. Zasadniczo jednak nie ma znaczenia, w jakim położeniu znajdują się skrzydła przed rozpoznawaniem.
Procedura rozpoznawania ruchu skrzydeł przebiega automatycznie i wygląda następująco:
- Naciśnij przycisk P2
- Oba skrzydła otworzą się nieznacznie
- Skrzydło wtórne (dolne) zamknie się
- Skrzydło główne (górne) zamknie się
- Skrzydło główne (górne) otworzy się
- Po upływie zaprogramowanego czasu opóźnienia silnika skrzydła wtórnego skrzydło wtórne (dolne) zacznie się otwierać. Jeśli opóźnienie jest nieodpowiednie, naciśnij przycisk P2 i ustaw właściwe opóźnienie
- Centrala sterująca ustali wymaganą długość ruchu do całkowitego otwarcia bramy (czyli do oparcia o ograniczniki mechaniczne)
- Oba skrzydła zamkną się całkowicie. Skrzydła zaczną się zamykać w różnym czasie, aby nie ocierały o siebie podczas zamykania
- Centrala sterująca zapisze zmierzone wartości i GOTOWE.
Wszystkie powyższe etapy muszą przebiegać kolejno, bez ingerencji użytkownika. Jeśli któryś etap nie przebiega prawidłowo, zatrzymaj go, naciskając przycisk P1, i w razie potrzeby zmień ustawienia i powtórz procedurę.
Programowanie centrali sterującej napędu
Centrala sterująca MC424L umożliwia zaprogramowanie kilku funkcji, zarówno włączenie/wyłączenie funkcji przez programowanie poziomu I, jak i ustawienie domyślnego parametru przez programowanie poziomu II.
Programowanie może na pierwszy rzut oka wydawać się nieco skomplikowane i niezrozumiałe, ale po poznaniu dwóch podstawowych zasad szybko odnajdziesz się w menu, korzystając z odrobiny wyobraźni.
Podstawą jest zrozumienie, że programowanie odbywa się za pomocą trzech przycisków (P1, P2 i P3) oraz odpowiadających im diod LED (P1, P2 i P3), a także diod sygnalizacyjnych L1, L2, L3, L4 i L5.
Funkcje poszczególnych przycisków i sygnalizacja diod zależą od poziomu programowania, na którym się znajdujesz.
Jednostka sterująca MCA2 zawiera trzy przyciski do sterowania napędem i jego programowania:
 |
Przycisk |
|---|---|
| P1 | |
| P2 | |
| P3 |
Jednostka sterująca umożliwia zaprogramowanie 1 funkcji bezpośredniej i 10 funkcji włączanych/wyłączanych i 5 funkcji regulowanych (z czego na wejściu pomocniczym AUX dostępnych jest kolejnych 5 funkcji włączanych/wyłączanych):
Funkcja bezpośrednia
Funkcja bezpośrednia jest jedna — prędkość ruchu bramy, którą w normalnym trybie pracy (tj. nie w trybie programowania) przełącza się przyciskiem P3:
| Funkcja | Włączona (dioda P3 świeci) | Wyłączona (dioda P3 nie świeci) |
|---|---|---|
| Prędkość ruchu | duża prędkość (ustawienie domyślne) | mała prędkość |
Funkcje włączane/wyłączane
Dostępnych jest 10 funkcji włączanych/wyłączanych. Ustawia się je w programowaniu poziomu I. (wartości domyślne wyróżniono pogrubioną czcionką):
| Funkcja | Włączona (dioda świeci) | Wyłączona (dioda nie świeci) |
|---|---|---|
| Automatyczne zamykanie | Po upływie ustawionego czasu pauzy brama zacznie zamykać się automatycznie. | Brama porusza się wyłącznie po wydaniu polecenia za pomocą pilota, przełącznika kluczykowego, przycisku itp. |
| Tryb osiedlowy | Przydatne, gdy z napędu korzysta kilku użytkowników, których polecenia mogą się wzajemnie wykluczać, np. jeden rozpoczyna otwieranie, a drugi również chce otworzyć bramę, która już się otwiera, więc zaczyna się zamykać itp. Po pierwszym poleceniu otwarcia wszystkie pozostałe polecenia są ignorowane aż do całkowitego otwarcia bramy. | Sterowanie bramą odbywa się sekwencyjnie: Otwórz > Zatrzymaj > Zamknij > Zatrzymaj > Otwórz |
| Wstępne miganie | Lampa sygnalizacyjna miga przez 3 sekundy, zanim brama zacznie się poruszać. | Ruch bramy rozpoczyna się natychmiast, równocześnie z miganiem lampy sygnalizacyjnej. |
| Zamykanie po przerwaniu wiązki fotokomórek | Funkcja ma zastosowanie tylko wtedy, gdy włączono automatyczne zamykanie. Po przejechaniu przez fotokomórki (tj. po przerwaniu i ponownym przywróceniu wiązki fotokomórek) brama zacznie zamykać się już po 4 sekundach, np. po wyjeździe pojazdu. | Brama zacznie się zamykać dopiero po upływie ustawionego czasu pauzy automatycznego zamykania. |
| Opóźnienie ruchu skrzydła pomocniczego | Określa, czy drugie skrzydło zacznie poruszać się z opóźnieniem. Funkcja przydatna, gdy jedno skrzydło mogłoby ocierać się o drugie podczas ruchu. Także w przypadku zastosowania elektrozamka. Opóźnienie można ustawić procentowo w programowaniu poziomu II. | Oba skrzydła zaczną poruszać się jednocześnie. |
| Tryb czuwania / test fotokomórek |
Aktywuje wyjście na zacisku nr 8: włączony tryb czuwania, albo włączony test fotokomórek. Aktywna może być tylko jedna funkcja. Właściwą należy wybrać, stosując odpowiedni schemat podłączenia. |
Dezaktywuje wyjście na zacisku nr 8: wyłączony tryb czuwania i wyłączony test fotokomórek. |
| Kontrolka otwartej bramy / elektrozamek | Wyjście na zaciskach 6–7 będzie obsługiwać elektrozamek, co oznacza, że podczas pierwszych trzech sekund otwierania bramy zamek będzie odblokowany. | Wyjście na zaciskach 6–7 będzie obsługiwać kontrolkę otwartej bramy. Sposób migania można ustawić — patrz programowanie poziomu I. Stopniowe miganie kontrolki otwartej bramy |
| Rezystancyjne wejście STOP | Zworka między wejściem wspólnym a wejściem STOP będzie ustawiona na stałą rezystancję 8,2k? (+25% -25%), np. dla listew bezpieczeństwa. Więcej informacji: Wejście STOP. | Do wejścia STOP można podłączać urządzenia z normalnie zamkniętymi stykami (NC), które po rozwarciu obwodu natychmiast zatrzymują ruch bramy. |
| Ciężka brama | Napędy będą traktować bramę jako ciężką, co oznacza, że jednostka sterująca odpowiednio dostosuje przyspieszanie i zwalnianie ruchu. | Jednostka sterująca będzie traktować bramę jako lekką. |
| Stopniowe miganie kontrolki otwartej bramy | Żarówka podłączona do wejścia S.C.A. podczas otwierania bramy miga nieregularnie — im bliżej pełnego otwarcia, tym szybciej, a im bliżej zamknięcia, tym wolniej. | Żarówka podłączona do wejścia S.C.A. podczas otwierania bramy miga powoli, a podczas zamykania szybko. Gdy brama jest otwarta, żarówka świeci; gdy brama jest zamknięta, żarówka nie świeci. |
Funkcje regulowane
Jest 5 funkcji regulowanych (wartości domyślne zaznaczono pogrubioną czcionką):
| L1 świeci | L2 świeci | L3 świeci | L4 świeci | L5 świeci | żadna nie świeci |
|---|---|---|---|---|---|
| Czas pauzy – Ustawia czas, po którym brama ma się zamknąć po otwarciu. Ma zastosowanie tylko wtedy, gdy aktywne jest automatyczne zamykanie. | |||||
| 5 sekund | 10 sekund | 20 sekund | 40 sekund | 80 sekund | – |
| Wejście pomocnicze AUX – Włącza lub wyłącza 5 dodatkowych funkcji. | |||||
| Częściowe otwarcie I – otwiera tylko całe skrzydło główne | Częściowe otwarcie II – otwiera oba skrzydła do połowy | Tylko otwieranie – przełącza polecenia w sekwencji Otwórz > Zatrzymaj > Otwórz | Tylko zamykanie – przełącza polecenia w sekwencji Zamknij > Zatrzymaj > Zamknij | Fotokomórki FOTO2 – aktywuje działanie fotokomórek FOTO2 | Wejście AUX (zacisk nr 16) nie jest używane |
| Odłączenie silnika po zamknięciu – Po osiągnięciu ogranicznika krańcowego podczas zamykania silnik jeszcze przez chwilę dociska, aby idealnie domknąć bramę. Ta funkcja ustawia czas cofania, aby silnik nie dociskał skrzydeł również wtedy, gdy brama jest zamknięta. | |||||
| brak odłączenia | 0,3 sekundy | 0,7 sekundy | 1,3 sekundy | 2 sekundy | – |
| Siła silnika – Silniki są wyposażone w funkcję wykrywania oporu spowodowanego tarciem, wiatrem i wahaniami napięcia w sieci elektrycznej. W przypadku zwiększonego oporu mogą więc wykryć przeszkodę, nawet jeśli jej nie ma. Ustawienie większej siły eliminuje to ryzyko. | |||||
| Mała siła | Mniejsza siła | Średnia siła | Większa siła | Duża siła | Największa siła |
| Opóźnienie drugiego skrzydła – Ustawia procentowe opóźnienie skrzydła podrzędnego. Procenty obliczane są na podstawie standardowej drogi przebywanej przez skrzydło. | |||||
| 5% | 10% | 20% | 30% | 40% | – |
Programowanie poziomu I.
Warunkiem jest, aby centrala sterująca działała w trybie normalnym. Można to sprawdzić, upewniając się, że dioda LED P1 miga powoli a dioda LED P3 nie świeci.
Do programowania poziomu I przejdziesz następnie naciskając i przytrzymując przyciski P1+P2 przez 3 sekundy, aż wszystkie diody LED zaczną migać. Dioda LED P1 przestanie migać i zacznie świecić. Świetnie, jesteś teraz w trybie programowania poziomu I. na „Ekranie I". Na „Ekran II” przejdziesz naciskając przycisk P3 i w ten sam sposób wrócisz na „Ekran I". To, na którym „Ekraniesię znajdujesz, można sprawdzić na podstawie stanu diody LED P3, patrz tabela.
| Ekran I | ||||
|---|---|---|---|---|
| LED P1 świeci, LED P3 nie świeci | ||||
| L1 | L2 | L3 | L4 | L5 |
| Automatyczne zamykanie | Tryb wspólnotowy | Wstępne miganie | Zamykanie po przerwaniu wiązki fotokomórki | Opóźnienie skrzydła podrzędnego |
| Ekran II | ||||
| LED P1 świeci, LED P3 również świeci | ||||
| L1 | L2 | L3 | L4 | L5 |
| Tryb czuwania/Test fotokomórek | Wskaźnik otwartej bramy/Zamek elektromagnetyczny | Wejście STOP rezystancyjne | Ciężka brama | Regulacja częstotliwości migania wskaźnika otwartej bramy |
Naciskając przycisk P1 przechodzisz między diodami LED w kierunku w prawo. Po dojściu do piątej diody L5, zaczynasz ponownie od pierwszej diody L1, czyli jakby cyklicznie przechodzisz przez wybór. Aktualnie podświetlona dioda będzie migać. Jeśli miganie jest krótkie, funkcja nie jest aktywna, jeśli miganie jest dłuższe funkcja jest aktywna. Między krótkim a dłuższym miganiem przełączasz się jednorazowym naciśnięciem przycisku P2.
Gdy ustawisz wszystkie wartości na żądane miganie (a tym samym aktywację lub dezaktywację funkcji), naciśnięciem i przytrzymaniem przycisków P1+P2 przez 3 sekundy zapiszesz programowanie i wrócisz do normalnego trybu.
Ewentualnie, jeśli wszystko Ci odpowiada i nie chcesz niczego zmieniać albo wracasz z programowania poziomu II, albo po prostu chcesz zakończyć programowanie bez zapisywania, po prostu naciśnij i przytrzymaj przycisk P1 przez 3 sekundy.
Następnie możesz przejść do programowania poziomu II. naciśnięciem i przytrzymaniem przycisku P2 przez 3 sekundy. Najpierw musisz jednak wybrać funkcję, której parametr chcesz zmienić.
Programowanie – poziom II.
Warunkiem jest, aby centrala znajdowała się w programowaniu poziomu I. na „Ekranie I”, co można sprawdzić, gdy dioda LED P1 świeci a dioda LED P3 nie świeci.
Wybierz funkcję, którą chcesz zmienić:
| L1 | L2 | L3 | L4 | L5 |
|---|---|---|---|---|
| Długość pauzy | Wejście pomocnicze AUX | Odłączenie silnika po zamknięciu | Moc silnika | Opóźnienie drugiego skrzydła |
Przejdź do żądanej diody naciskając kilkakrotnie przycisk P1, podobnie jak w programowaniu poziomu I. Do programowania poziomu II przejdziesz następnie naciskając i przytrzymując przycisk P2 przez 3 sekundy. Dioda LED P1 przestanie świecić i zacznie szybko migać. Brawo, jesteś w programowaniu poziomu II.
Naciskając kilkakrotnie przycisk P2 przejdź do wartości parametru, którą chcesz ustawić, a następnie naciśnij raz przycisk P1 aby wrócić do programowania poziomu I.
Aby zapisać ustawienia, musisz jeszcze nacisnąć i przytrzymać przyciski P1+P2 przez 3 sekundy (w trybie programowania poziomu I.).
Aby wyjść bez zapisywania, naciśnij i przytrzymaj przez 3 sekundy tylko przycisk P1.
To nie jest aż tak skomplikowane, prawda? Zasada polega na zrozumieniu, że choć cały czas widzisz 5 diod i 3 przyciski, to na podstawie sygnalizacji diod P1 i P2 wiesz, w którym miejscu aktualnie się znajdujesz. Pomocna może być tabela możliwych stanów:
| LED P1 | ||||
|---|---|---|---|---|
| Świeci | Miga | Miga szybko | ||
| LED P3 |
Nie świeci | Programowanie – poziom I. "Ekran I" |
Tryb normalny |
Programowanie – poziom II. |
| Świeci |
Programowanie – poziom I. |
- | - | |
Dla lepszego zobrazowania cały schemat programowania (kliknij, aby otworzyć w pełnym rozmiarze):
Jeśli nie wiesz, co zrobić, śmiało skontaktuj się z naszym działem pomocy technicznej w sprawie napędów NICE.
Podłączanie dodatkowych urządzeń zewnętrznych do napędu
|
Jeśli trzeba podłączyć do napędu dodatkowe urządzenia wymagające zewnętrznego zasilania (np. oświetlenie sygnalizacyjne, przełącznik kluczykowy, czytniki kart, itp.), podłącz urządzenie zgodnie z informacjami obok. Napięcie zasilania wynosi 30 Vdc -30% do +50% (przy użyciu akumulatora zapasowego 24Vdc), przy maksymalnym prądzie 200mA. |
||||||||||||
Specjalne funkcje centrali sterującej
Kasowanie pamięci
- Odłącz centralę sterującą od zasilania sieciowego (lub wyjmij bezpiecznik zasilania F1) i poczekaj, aż zgasną wszystkie diody LED.
- Na centrali sterującej naciśnij przyciski P1 i P2 i przytrzymaj je (centrala sterująca powinna być nadal odłączona od zasilania)
- Trzymając wciśnięte przyciski P1 i P2, podłącz centralę sterującą do zasilania sieciowego (lub włóż bezpiecznik zasilania)
- Dokładnie po 3 sekundach zwolnij przyciski (czyli w trakcie trzeciej sekundy)
- Jeśli kasowanie zakończyło się powodzeniem, wszystkie diody LED zgasną na sekundę. Jeśli tak się nie stanie, a diody LED nadal migają, należy powtórzyć proces kasowania od początku.
Aby sprawdzić, czy pamięć została prawidłowo skasowana, odłącz centralę sterującą od zasilania sieciowego (lub wyjmij bezpiecznik zasilania F1) i poczekaj, aż zgasną wszystkie diody LED. Po ponownym podłączeniu do sieci powinny w przypadku całkowitego skasowania pamięci wszystkie diody LED migać przez około sześć sekund. Jeśli diody LED migały tylko przez trzy sekundy, kasowanie prawdopodobnie nie powiodło się i należy je powtórzyć.
Rozwiązywanie problemów z napędem
Jeśli coś jest niezrozumiałe lub występuje inny problem, śmiało skontaktuj się z naszym działem pomocy technicznej napędów NICE.
W zależności od rodzaju problemu
Podczas montażu (lub w przypadku awarii napędu) mogą wystąpić niektóre z poniższych problemów:
|
Problem |
Możliwe rozwiązanie |
|---|---|
|
Żadna dioda LED się nie świeci |
Sprawdź, czy centrala sterująca jest zasilana. Można to sprawdzić, mierząc napięcie na wejściach 9-10 na listwie zaciskowej, gdzie powinno wynosić około 30Vdc lub 24Vdc przy zasilaniu z akumulatora. Sprawdź oba bezpieczniki i w razie potrzeby wymień je na nowe o takich samych parametrach. |
|
Dioda LED P1 miga regularnie, ale stan diod LED L1–L5 nie odpowiada podłączonym urządzeniom |
Na chwilę odłącz centralę sterującą od zasilania sieciowego (lub wyjmij bezpiecznik zasilania F1) i poczekaj, aż zgasną wszystkie diody LED — możliwe, że centrala utknęła w trybie programowania. Następnie sprawdź wszystkie podłączenia urządzeń do wejść 11–16. Możesz odłączyć je wszystkie, a następnie podłączać ponownie metodą eliminacji. |
|
Dioda LED P1 miga co 4 sekundy |
Centrala sterująca jest w trybie czuwania |
|
Faza uczenia ruchu skrzydła nie chce się uruchomić |
Faza uczenia ruchu skrzydła uruchamia się tylko wtedy, gdy nie została jeszcze przeprowadzona lub gdy pamięć została skasowana. Jeśli ruch bramy został nieprawidłowo rozpoznany, najpierw należy skasować pamięć. |
|
Faza uczenia ruchu skrzydła nigdy wcześniej nie była przeprowadzana, a mimo to nie chce się uruchomić lub działa nietypowo |
Najpierw sprawdź, czy wszystkie podłączone urządzenia, w tym urządzenia zabezpieczające, działają prawidłowo. Upewnij się, że podczas uczenia ruchu skrzydła nie uruchamia się żadne z urządzeń. Przed rozpoczęciem uczenia diody LED styków muszą świecić prawidłowo a dioda LED P1 musi migać raz na sekundę. |
|
Faza uczenia ruchu skrzydła przebiegła prawidłowo, ale manewr się nie uruchamia |
Sprawdź, czy diody LED urządzeń zabezpieczających FOTO, FOTO1 i ewentualnie FOTO2 (jeśli są podłączone), a także diody LED urządzeń sterowania krokowego i wejścia pomocniczego AUX świecą się podczas wydawania polecenia ruchu. Jeśli funkcja FOTOTEST jest aktywna, ale fotokomórki nie działają prawidłowo, dioda diagnostyczna LED mignie 4 razy. |
|
Brama porusza się, ale zatrzymuje się w trakcie ruchu i zaczyna poruszać się w przeciwnym kierunku |
I. Uruchamiają się fotokomórki. Możliwości jest kilka:
Sprawdź podłączenie fotokomórek i odpowiednie diody LED. II. Drugą możliwością jest to, że brama jest zbyt ciężka dla napędu lub blokuje ją napór wiatru. W takim przypadku napęd wykrywa zwiększony pobór prądu i rozpoznaje sytuację jako przeszkodę (ruch bramy można zatrzymać nawet ręką). Dioda diagnostyczna LED mignie raz, jeśli przeszkodę wykrył silnik M1, i dwa razy, jeśli wykrył ją silnik M2. Są dwa rozwiązania: 1. Ustawienie dla ciężkiej bramy jako aktywne: Pierwszy poziom (dioda LED P1 świeci): druga część (dioda LED P3 świeci)
Aktywować LED L4 Ciężkie bramy
Drugi stopień
W parametrze Czułość amperometryczna (siła silnika) ustawić na Wszystkie diody LED zgaszone: stopień 6 (maks. amperometryka)
|
Diagnostyka za pomocą diody LED P2
W przygotowaniu.
Montaż akumulatora zapasowego do centrali sterującej NICE MC424L
Akumulator zapasowy NICE PS124 nie wchodzi w skład standardowego zestawu napędu, ale można ją zamówić osobno. Jest używany w przypadku awarii zasilania, gdy napęd bramy będzie zasilany z akumulatora. Akumulator jest stale ładowany z sieci elektrycznej.
| 1. Odchyl zatrzask mocujący centralę sterującą 2. Unieś uchwyt centrali sterującej |
3. Odchyl centralę sterującą 4. Wsuń akumulator pod centralę sterującą 5. Zamknij zatrzask mocujący centralę sterującą |
6. Podważ plastikową zaślepkę złącza |
|---|---|---|
 |
 |
 |
Parametry techniczne centrali sterującej NICE Moonclever MC424L
| Model | NICE Moonclever MC424L | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Opis typu | Centrala sterująca do automatycznej obsługi bram skrzydłowych. Dostarczana w zestawie z centralki sterującej NICE MCA2, ale bez odbiornika radiowego. | ||||||||||||||||
| Zasilanie | 230V (+10% -10%) 50/60Hz | ||||||||||||||||
|
Pobór mocy |
170W | ||||||||||||||||
| Zasilanie awaryjne | możliwość dokupienia i zamontowania akumulator zapasowy NICE PS124 | ||||||||||||||||
| Wyjście lampy ostrzegawczej | dla jednej lampy ostrzegawczej 24Vdc z żarówką maks. 25W (np. NICE Lucy LUCY24, NICE Moonlight ML24T) | ||||||||||||||||
| Wyjście sygnalizacyjne (S.C.A.) | - dla jednej żarówki 24Vdc, maks. 5W (napięcie wyjściowe +50% -30%); może sterować małym przekaźnikiem - lub dla jednej żarówki 12Vac, maks. 25W elektrozamka |
||||||||||||||||
| Wyjście FOTOTEST | 24Vdc maks. 100mA | ||||||||||||||||
| Wyjście akcesoriów | 24Vdc maks. 200mA | ||||||||||||||||
| Wejście STOP | dla styków normalnie zwartych oraz urządzeń o stałej rezystancji 8,2K? | ||||||||||||||||
| Odbiornik radiowy | bez odbiornika, złącze „SM” dla odbiorników NICE SMXI, NICE OXI itp. | ||||||||||||||||
| Wejście antenowe | 50? dla kabla koncentrycznego RG-58 (lub podobnego) | ||||||||||||||||
| Czas pracy | automatyczne wykrywanie | ||||||||||||||||
| Czas pauzy | programowalny: 5, 10, 20, 40, 80 sekund | ||||||||||||||||
| Odłączenie silnika po zamknięciu | programowalne: 0; 0,3; 0,7; 1,3; 2 sekundy | ||||||||||||||||
| Opóźnienie skrzydła przy otwieraniu | programowalne: 5, 10, 20, 30, 40% czasu pracy | ||||||||||||||||
| Opóźnienie skrzydła przy zamykaniu | automatyczne wykrywanie | ||||||||||||||||
| Wyjście silnika M1 | do napędu Wingo WG2024, WG3524, WG4024, WG5024 | ||||||||||||||||
| Wyjście silnika M2 | do napędu Wingo WG2024, WG3524, WG4024, WG5024 | ||||||||||||||||
| Maksymalna długość przewodów |
|
||||||||||||||||
| temperatura pracy | -20°C do +50°C | ||||||||||||||||
| Zastosowanie w środowiskach słonych, kwaśnych i potencjalnie wybuchowych | nie | ||||||||||||||||
| stopień ochrony | IP54 | ||||||||||||||||
| wymiary | 232×310×122 (szer.×dł.×wys.) | ||||||||||||||||
| masa | 4,1kg |
