NICE Wingo WG3524 – samodzielny napęd do bram skrzydłowych, do skrzydła o długości 3,5 m i masie 500 kg
| Dostępność produktu: | dostępny w magazynie | Towar standardowo wysyłamy w ciągu 24 godzin. |
|---|
w magazynie
854,67 zł z VAT
| Masa |
|---|
| 7,20 kg |
Opis produktu NICE Wingo WG3524 – samodzielny napęd do bram skrzydłowych, do skrzydła o długości 3,5 m i masie 500 kg
| Szybka nawigacja na tej stronie: | ||
|---|---|---|
| Napęd zawiera… | Alternatywne napędy… | Zestawy w promocyjnych cenach… |
| Kompatybilne akcesoria… | Instrukcja… | Wybór, ograniczenia, żywotność… |
| Montaż… | Galeria zdjęć… | Ręczne odblokowanie… |
| Dane techniczne… | Zapytaj o wszystko… | Montaż tylnego uchwytu.... Wymiary uchwytów... |
Napęd NICE Wingo WG3524 jest przeznaczony do automatyzacji bram skrzydłowych o długości skrzydła 3,5 m i masie do 500 kg. Napęd jest niesamohamowny, ma dwuczęściową obudowę z ciśnieniowo odlewanego aluminium, pokrytą powłoką poliestrową odporną na warunki atmosferyczne. Wszystkie wewnętrzne ruchome części wykonano ze stali, stopów lekkich i technopolimerów. Nakrętka prowadząca jest wykonana z brązu, co zapewnia wysoką wytrzymałość i cichą pracę. Kondensator rozruchowy znajduje się wewnątrz napędu, co ułatwia montaż. Napędy są wymiarowo kompatybilne wstecz z poprzednią serią Moby i Pluto włoskiego producenta NICE; wszystkie wymiary montażowe i średnice sworzni są takie same. Napęd wykorzystuje technologię 24V, dzięki której lepiej sprawdza się przy częstym użytkowaniu niż wersja 230V , nie nadaje się jednak do miejsc narażonych na wiatr, zwłaszcza w przypadku nieprzezroczystych, pełnych wypełnień bramy.
Centrala sterująca MCA2R30 w centrali sterującej MC424LR30 umożliwia łatwe programowanie, automatyczne wykrywanie położeń krańcowych, automatyczną diagnostykę usterek, ustawienie czasu pauzy w trybie automatycznego zamykania, funkcję przejścia dla pieszych, zwalnianie przed położeniami krańcowymi, system wykrywania uderzenia w przeszkodę oraz możliwość pracy awaryjnej z użyciem akumulatora awaryjnego PS124, przy użyciu przewodu połączeniowego CABLA11, wejście do wszystkich typów listew bezpieczeństwa napędu i wiele innych funkcji.
Napędy Wingo to korzystny stosunek ceny do jakości w przypadku automatyzacji bram skrzydłowych w warunkach prywatnych i lekko przemysłowych. Cała rodzina napędów Wingo jest niezawodna i cicha. Szczegółowe dane techniczne ». Pobierz instrukcję ».

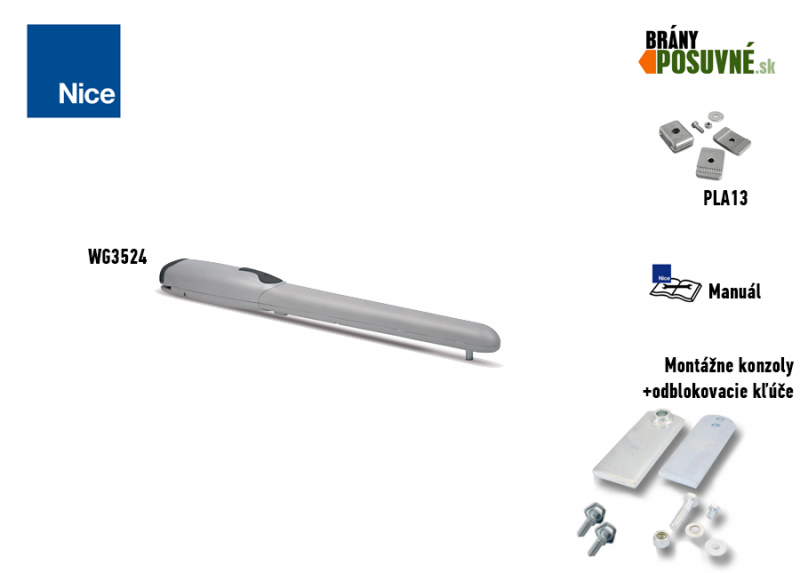

| Napęd zawiera: | Kod | |||
|---|---|---|---|---|
 |
1 × | Napęd NICE Wingo WG3524 |
WG3524 |
|
|
Elektromechaniczny napęd NICE Wingo WG3524 przeznaczony do skrzydła bramy o masie do 400 kg i długości do 3,5m. |
||||
 |
1 × | Wewnętrzny mechaniczny ogranicznik otwierania | PLA13 | |
|
Przy jego zastosowaniu nie ma potrzeby montażu zewnętrznych ograniczników w podłożu. Instrukcja regulacji. |
||||
 |
2 × | Klucz odblokowujący | CM-B | |
|
W przypadku awarii zasilania służy do odblokowania napędu, aby można było ręcznie przesuwać bramę, pchając ją lub ciągnąc. |
||||
 |
1 × | Przedni uchwyt do przyspawania | PMDSMAR04.4610 | |
|
Przyspawać do nieruchomej części skrzydła; należy pamiętać, że uchwyt montuje się na innej wysokości niż uchwyt tylny. Alternatywny uchwyt do przykręcenia to PLA8. |
||||
 |
1 × | Sworzeń przedniego uchwytu | R8.5120 Podkładka V8X10.5102 Sworzeń |
|
|
Służy do mocowania przedniej części napędu do przedniego uchwytu. |
||||
 |
1 × | Tylna konsola do przyspawania | PMDSMP2.4610 | |
|
Przyspawać do montażowej płyty przykręcanej lub stalowego słupka. Uwaga, montuje się ją na innej wysokości niż przednią konsolę. Alternatywna, przedłużona konsola to PLA6. |
||||
 |
2 × | Sworzeń tylnej konsoli | D10.5110 Nakrętka R10.5120 Podkładka V10X40.5101 Sworzeń |
|
|
Służy do zamocowania tylnej części napędu do tylnej konsoli. |
||||
 |
1 × | Instrukcja montażu NICE Wingo WG3524 | Pobierz | |
|
Instrukcja ułatwiająca prawidłowy montaż, zawierająca ilustracje schematów podłączenia przewodów, instrukcje programowania oraz parowanie pilotów. |
||||
Ważna uwaga: Ten napęd jest samodzielnym urządzeniem, tj. sam w sobie nie będzie działać. Oferujemy go w naszym sklepie internetowym osobno, aby można było skompletować automatykę dokładnie według własnych potrzeb. Do napędu należy dokupić co najmniej centralę sterującą (NICE Moonclever MC424LR30 lub starszą MC424LR10), a także ewentualnie inne akcesoria. Jeśli nie masz sprecyzowanych oczekiwań, najlepiej zacząć od przeglądu naszych korzystnych cenowo, gotowych zestawów.
(Czy ten napęd będzie dla mnie odpowiedni?)
Porównaj z innymi napędami:
| « Słabszy napęd | Alternatywny napęd | Mocniejszy napęd » | |||||
|---|---|---|---|---|---|---|---|
|
|
Napęd NICE Wingo 230V:
Cena i dostawa na zamówienie. |
|
Korzystne cenowo zestawy zawierające napęd NICE Wingo WG3524:
| Zestaw do bramy jednoskrzydłowej » | Zestaw do bramy dwuskrzydłowej » |
|---|---|
|
Napęd Wingo do bramy o masie do 500kg i długości skrzydła do 3,5m, centrala sterująca, pilot, odbiornik. |
2 × napęd Wingo do bramy o masie do 500kg i długości skrzydła do 3,5m, centrala sterująca, pilot, odbiornik. |
| Zestaw do bramy jednoskrzydłowej z fotokomórkami » | Zestaw do bramy dwuskrzydłowej z fotokomórkami » |
|
Napęd Wingo do bramy o masie do 500kg i długości skrzydła do 3,5m, centrala sterująca, pilot, odbiornik, fotokomórki, lampa sygnalizacyjna, przełącznik kluczykowy. |
2 × napęd Wingo do bramy o masie do 500kg i długości skrzydła do 3,5m, centrala sterująca, pilot, odbiornik, fotokomórki, lampa sygnalizacyjna, przełącznik kluczykowy. |
| Zestaw do bramy jednoskrzydłowej z akcesoriami » | Zestaw do bramy dwuskrzydłowej z akcesoriami » |
|
Napęd Wingo do 500 kg/3,5 m, centrala sterująca, pilot, odbiornik, fotokomórki, lampa sygnalizacyjna, przełącznik kluczykowy. |
2 × napęd Wingo do 500 kg/3,5 m, centrala sterująca, pilot, odbiornik, fotokomórki, lampa sygnalizacyjna, przełącznik kluczykowy. |
Akcesoria kompatybilne z napędem NICE Wingo WG3524
Do napędu warto dokupić kompatybilne akcesoria opcjonalne:
| Co | Dlaczego | Typ |
|---|---|---|
| Centrala sterująca | Elektronika sterująca napędem. | |
| Lampa sygnalizacyjna | Sygnalizuje ruch bramy miganiem – przydatna przy wyjazdach z ograniczoną widocznością. Ma także antenę, która zwiększa zasięg pilota. |
Ewentualnie wszystkie lampy sygnalizacyjne zasilane napięciem 12–24 V, także innych producentów. |
| Fotokomórki | Podczas zamykania wykrywają przeszkodę i zatrzymują ruch bramy, dzięki czemu nie uderzy ona w samochód ani w ludzi. | |
| Nadajnik | Do zdalnego sterowania bramą. | |
| Odbiornik |
Do zdalnego sterowania bramą. W jednostce sterującej MCA2R30 odbiornik jest już wbudowany. Pozostałe odbiorniki są dodatkowymi akcesoriami. |
|
| Antena |
Zwiększa zasięg pilota. |
|
| Klawiatura |
W razie gdyby zapomnieli Państwo pilota, albo gdy odwiedza Państwa wiele pojazdów lub osób i nie chcą Państwo każdemu dawać pilota ani otwierać bramy osobno. |
|
| Przełącznik kluczykowy |
Do sterowania bramą za pomocą klucza przez przełącznik podłączony przewodem do napędu w dowolnym miejscu. |
|
| Czytniki kart |
Sterowanie napędem przez przyłożenie karty lub breloka do czytnika kart. |
|
| Elektrozamki |
Elektrozamki bezpieczeństwa są synchronizowane z napędem za pośrednictwem centrali sterującej. Po wydaniu polecenia napędowi elektrozamek zostaje najpierw odblokowany, a dopiero potem brama zaczyna się otwierać. Po zamknięciu bramy elektrozamek zostaje ponownie zablokowany. Są niezbędne przy długości skrzydła powyżej 3,5 m. |
|
| Zasilacz awaryjny |
Awaryjne źródło zasilania. |
Instrukcja napędu NICE Wingo WG3524
Instrukcja napędu NICE Wingo WG3524 do pobrania tutaj:
Instrukcja napędu NICE Wingo WG3524
Wybór napędu – czy napęd NICE Wingo WG3524 pasuje do mojej bramy?
|
|

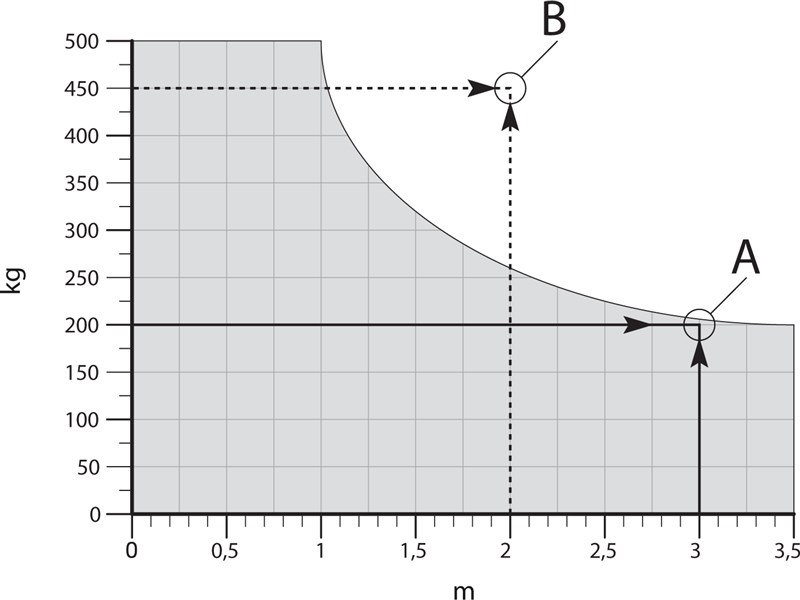

Ograniczenia napędu NICE Wingo WG3524Każda brama ma określoną długość skrzydła (a tym samym ramię dźwigni) i masę (a tym samym siłę ciężaru działającą na ramię), a każdy napęd ma swoje ograniczenia. Napęd NICE Wingo WG3524 można stosować do bram o długości skrzydła i masie przedstawionych na ilustracji po lewej stronie. Oznacza to, że napęd nadaje się do bramy o masie od 500kg/1m do 200kg/3,5m. Przykład: Wartość B dla skrzydła o masie 450kg i długości 2m wykracza poza dozwolony zakres, a więc nie spełnia wymagań. Wybierz mocniejszy napęd. Wartość A dla skrzydła o masie 200kg i długości 3m spełnia wymagania. Możesz zainstalować. |
Żywotność napędu NICE Wingo WG3524
W poniższej tabeli zsumuj wskaźniki obciążenia wynikające z masy i długości skrzydła, a następnie dodaj wskaźniki pozostałych czynników, jeśli występują. Następnie z wykresu odczytasz żywotność napędu wyrażoną w liczbie cykli.
Przykład: Mam bramę o świetle przejazdu 6 m (2 skrzydła po 1,5m) i masie konstrukcji z wypełnieniem do 200kg na skrzydło. Dodaję wskaźnik długości skrzydła: ok. 20 + wskaźnik masy bramy 10 + na wszelki wypadek dodaję 10 za niską temperaturę, ponieważ zimy są u nas surowe; otrzymuję więc łączny wskaźnik 40. Z wykresu odczytuję, że żywotność napędu wynosi około 60.000 cykli. Przy 10 cyklach pracy dziennie daje to żywotność około 16 lat.
| Charakterystyka całej automatyki | Wskaźnik | Wykres żywotności |
|---|---|---|
|
Masa jednego skrzydła |
Zalecany maksymalny łączny wskaźnik wynosi do 60%. (tj. 50.000 cykli, co przy typowej eksploatacji wynoszącej 10 cykli/dzień daje 13 lat) |
|
| Do 100 kg | 0 | |
| 100-200 kg | 10 | |
| 200-300 kg | 20 | |
| 300-400 kg | 30 | |
| Długość skrzydła | ||
| 1-2 m | 0 | |
| 2-3 m | 10 | |
| 3-3,5m | 20 | |
|
Pozostałe czynniki (jeśli prawdopodobieństwo ich wystąpienia przekracza 10%) |
||
| Temperatura otoczenia powyżej 40°C, poniżej 0°C lub wilgotność powyżej 80% | 20 | |
| Pełne wypełnienie skrzydła | 15 | |
| Strefa wiatrowa | 15 | |
Montaż napędu NICE Wingo WG3524
Typowa (opcjonalna) konfiguracja podłączenia napędu i akcesoriów wygląda następująco:
Lista akcesoriów
|
Okablowanie napędu NICE Wingo WG3524
| 1. Zdejmij osłonę napędu | 2. Przeciągnij i podłącz przewód zasilający |
|---|---|
 |
 |
I. Montaż tylnego uchwytu mocującego
 |
 |
| Schemat otwierania do wewnątrz | Schemat otwierania na zewnątrz |

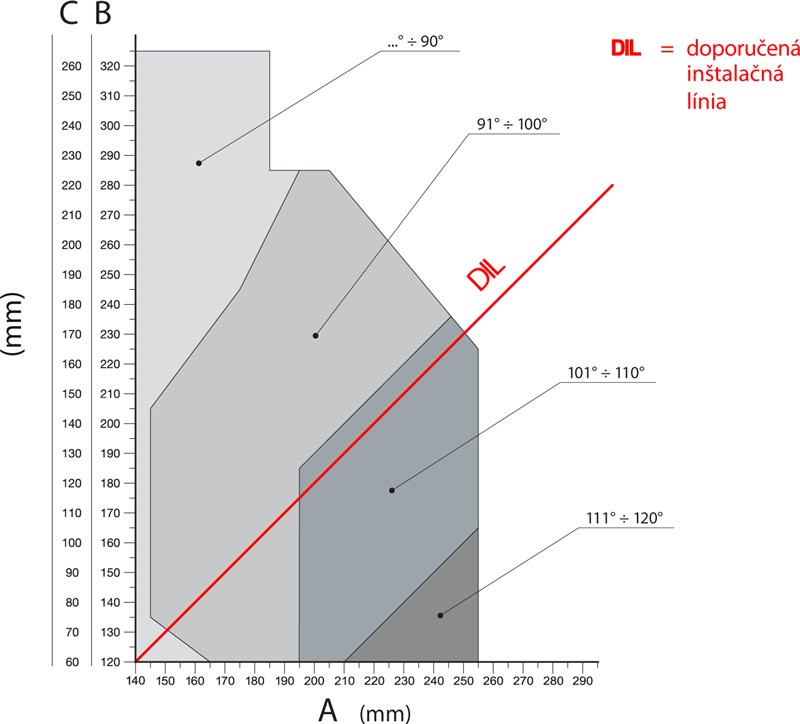

Oblicz położenie tylnego uchwytu za pomocą wykresu, z którego odczytasz wymiary A i B i maksymalny kąt otwarcia. Uwaga, wartości A i B muszą być zbliżone (najlepiej takie same), aby napęd mógł poruszać się płynnie, po linii prostej.
 |
 |
| Wykres obliczeniowy | Przykład odczytu wartości z wykresu |
Kompletne wymiary uchwytu mocującego.
Sposób obliczania:
- Zmierz odległość C z rysunku
- Na wykresie narysuj poziomą linię, która przecina zmierzoną wartość C
- Punkt przecięcia tej linii z DIL (Zalecaną Linią Montażową) pozwoli określić maksymalny kąt otwarcia
- Jeśli wyznaczony maksymalny kąt otwarcia jest nieodpowiedni, należy skorygować wartość A a w razie potrzeby także wartość B, tak aby były zbliżone (najlepiej takie same)
Przed przymocowaniem uchwytu do słupka lub ściany należy skrócić go do wymaganej długości, odpowiadającej wymiarom A i B oraz przyspawać do płyty montażowej.
 |
 |
| 1. Przytnij uchwyt na wymaganą długość | 2. Przyspawaj skrócony uchwyt do płyty montażowej |
W zestawie znajduje się uchwyt o długości 150 mm. Jeśli w szczególnych sytuacjach potrzebujesz dłuższego uchwytu lub chcesz, aby brama otwierała się na zewnątrz, zalecamy dokupić przedłużony uchwyt NICE PLA6.
|
Przed zamocowaniem tylnego uchwytu sprawdź, czy przedni uchwyt będzie osadzony na nieruchomej części skrzydła bramy, ponieważ między przednim a tylnym uchwytem występuje różnica wysokości, jak pokazano na rysunku.
Różnica F=30mm. |
 |
Jeśli wszystko się zgadza, przymocuj tylny uchwyt do słupka lub ściany za pomocą śrub, kołków rozporowych i podkładek.
II. Montaż przedniego uchwytu mocującego
Przedni uchwyt należy zamontować na skrzydle w odległości odpowiadającej wartościom D i E, które odczytasz z tabeli (wartość D jest stała i wynosi 850 mm):
| A | 100 | 110 | 120 | 130 | 140 | 150 | 160 | 170 | 180 | 190 | 200 | 210 | 220 | 230 | 240 | 250 | 260 | 270 | 280 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| E | 750 | 740 | 730 | 720 | 710 | 700 | 690 | 680 | 670 | 660 | 650 | 640 | 630 | 620 | 610 | 600 | 590 | 580 | 570 |
W zestawie znajduje się wspornik do przyspawania. Jeśli potrzebujesz wspornika do przykręcenia, zalecamy zamówienie alternatywnego wspornik do przykręcenia NICE PLA8.
- Oblicz z tabeli wartość E
- Oblicz wysokość na podstawie rysunku wysokości wsporników (pokaż rysunek)
- Przymocuj wspornik do skrzydła (jeśli wspornik jest przyspawany, na razie zalecamy tylko go przyłapać spawem)
III. Montaż napędu bramy na tylnym wsporniku
 |
|
IV. Montaż napędu bramy na przednim wsporniku
 |
|
V. Regulacja mechanicznego ogranicznika ruchu
W przypadku zastosowania wewnętrznego mechanicznego ogranicznika ruchu, o który napęd opiera się podczas otwierania, nie ma potrzeby stosowania zewnętrznych odbojników montowanych w podłożu. Regulację przeprowadza się w następujący sposób:
 |
|
Galeria zdjęć napędu NICE Wingo
|
Przykład montażu |
Przykład montażu |
Przykład montażu |
|
Przykład montażu |
Przykład montażu |
Przykład montażu |
|
Przykład montażu
|
Odblokowany napęd |
Napęd ze zdjętą obudową |
|
Widok od dołu na tylną część |
Przykład śruby ślimakowej i wewnętrznego ogranicznika mechanicznego |
Widok od dołu na przednią część |
|
Tylna część z podłączonym przewodem |
Ręczne odblokowanie napędu NICE Wingo WG3524
W przypadku awarii zasilania nie będzie można sterować bramą za pomocą pilota. Dlatego można odblokować napęd za pomocą klucza odblokowującego i poruszać bramą ręcznie:
| 1. Odsuń osłonę zamka odblokowującego | 2. Wsuń klucz odblokowujący i obróć go zgodnie z ruchem wskazówek zegara | 3. Wyciągnij dźwignię odblokowującą, aby móc ręcznie poruszać bramą |
|---|---|---|
 |
 |
 |
Dane techniczne napędu NICE Wingo WG3524
| Model | NICE Wingo WG3524 |
|---|---|
| Opis typu | Elektromechaniczny motoreduktor do automatycznej obsługi bram skrzydłowych w zastosowaniach prywatnych. |
| Siła | 1500N |
| Siła nominalna | 500N |
| Prędkość | 0,016 m/s |
| Prędkość nominalna | 0,012 m/s |
| Maksymalna liczba cykli wykonywanych kolejno | 40 cykli/godzinę |
| Długość przesuwu | 470 mm |
| Żywotność | od 125 000 do 80 000 cykli, w zależności od masy i długości skrzydła, a także ustawień napędu |
| Zasilanie | 24Vdc |
| Pobór mocy [Obciążenie] |
85W [3,5A] |
| Nominalny pobór mocy [Obciążenie nominalne] |
50W [2A] |
| Klasa izolacji | A |
| Temperatura pracy | -20°C do +50°C |
| Stopień ochrony | IP44 |
| Wymiary | 98×920×95 (szer.×dł.×wys.) |
| Masa | 6kg |
