NICE Wingo WG2024 – samodzielny napęd do bram skrzydłowych o długości skrzydła do 2 m i wadze do 400 kg
| Dostępność produktu: | dostępny w magazynie | Towar standardowo wysyłamy w ciągu 24 godzin. |
|---|
w magazynie
688,70 zł z VAT
| Masa |
|---|
| 6,00 kg |
Opis produktu NICE Wingo WG2024 – samodzielny napęd do bram skrzydłowych o długości skrzydła do 2 m i wadze do 400 kg
| Szybka nawigacja na tej stronie: | ||
|---|---|---|
| Napęd zawiera… | Alternatywne napędy… | Zestawy w atrakcyjnych cenach… |
| Kompatybilne akcesoria… | Instrukcja… | Wybór, ograniczenia, żywotność… |
| Montaż… | Galeria zdjęć… | Ręczne odblokowanie… |
| Dane techniczne… | Zapytaj o cokolwiek… | Montaż tylnego uchwytu... Wymiary uchwytów |
Napęd NICE Wingo WG2024 jest przeznaczony do automatyzacji bram skrzydłowych do długości skrzydła 2 m i masy do 400 kg. Napęd jest nieodwracalny, wykonany z dwuczęściowej obudowy z ciśnieniowo odlewanego aluminium, z poliestrową powłoką odporną na warunki atmosferyczne. Wszystkie wewnętrzne ruchome części wykonano ze stali, stopów lekkich i technopolimerów. Nakrętka prowadząca jest wykonana z brązu, co zapewnia dużą wytrzymałość oraz cichą pracę. Kondensator rozruchowy znajduje się wewnątrz napędu, co maksymalnie upraszcza montaż. Wymiary napędów są kompatybilne wstecz z poprzednią serią Moby i Pluto włoskiego producenta NICE; wszystkie wymiary montażowe i średnice sworzni są takie same. Napęd wykorzystuje technologię 24V, dzięki czemu lepiej sprawdza się przy częstszym użytkowaniu niż wersja 230V , ale nie nadaje się do wietrznych miejsc, zwłaszcza w przypadku nieprzezroczystych, pełnych wypełnień bramy.
Centrala sterująca MCA2R30 w centrali sterującej MC424LR30 umożliwia łatwe programowanie, automatyczne wykrywanie położeń krańcowych, automatyczną diagnostykę usterek, ustawienie czasu pauzy w trybie automatycznego zamykania, tryb przejścia dla pieszych, zwalnianie przed położeniami krańcowymi, system wykrywania uderzenia w przeszkodę oraz awaryjne działanie z użyciem zasilacza awaryjnego PS124, wejście dla wszystkich typów listew bezpieczeństwa napędu i wiele więcej.
Napędy Wingo to rozsądny wybór pod względem stosunku ceny do jakości do automatyzacji bram skrzydłowych w zastosowaniach prywatnych i lekkich zastosowaniach przemysłowych. Cała rodzina Wingo jest niezawodna i cicha. Szczegółowe dane techniczne ». Pobierz instrukcję ».

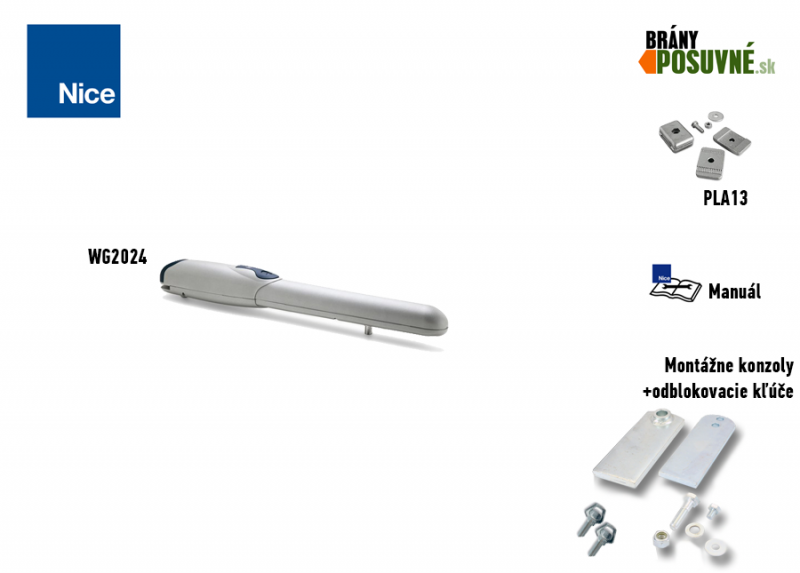

| Napęd zawiera: | Kod | |||
|---|---|---|---|---|
 |
1 × | Napęd NICE Wingo WG2024 |
WG2024 |
|
|
Elektromechaniczny napęd NICE Wingo WG2024 do bram o masie skrzydła do 400 kg i długości skrzydła do 2 m. |
||||
 |
1 × | Wewnętrzny mechaniczny ogranicznik otwierania | PLA13 | |
|
W przypadku jego zastosowania nie ma potrzeby montowania zewnętrznych ograniczników najazdowych. Instrukcja regulacji. |
||||
 |
2 × | Klucz odblokowujący | CM-B | |
|
W razie awarii zasilania służy do odblokowania napędu, aby bramę można było poruszać ręcznie, pchając ją lub ciągnąc. |
||||
 |
1 × | Przedni uchwyt do przyspawania | PMDSMAR04.4610 | |
|
Przyspawać do stałej części skrzydła. Uwaga: montuje się go na innej wysokości niż tylny uchwyt. Alternatywnym uchwytem do przykręcenia jest PLA8. |
||||
 |
1 × | Sworzeń przedniego uchwytu | R8.5120 Podkładka V8X10.5102 Sworzeń |
|
|
Służy do zamocowania przedniej części napędu do przedniego uchwytu. |
||||
 |
1 × | Tylna konsola do przyspawania | PMDSMP2.4610 | |
|
Jest przyspawywana do montażowej płyty przykręcanej lub stalowego słupka. Uwaga: montuje się ją na innej wysokości niż przednią konsolę. Alternatywną, przedłużoną konsolą jest PLA6. |
||||
 |

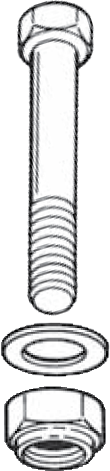

2 × | Sworzeń tylnej konsoli | D10.5110 Nakrętka R10.5120 Podkładka V10X40.5101 Sworzeń |
|
|
Służy do mocowania tylnej części napędu do tylnej konsoli. |
||||
 |
1 × | Instrukcja montażu NICE Wingo WG2024 | Pobierz | |
|
Instrukcja ułatwiająca prawidłowy montaż, zawierająca ilustracje połączeń przewodów, instrukcje programowania oraz parowanie pilotów. |
||||
Ważna uwaga: Ten napęd jest urządzeniem samodzielnym, tj. sam w sobie nie będzie działać. Oferujemy go w naszym sklepie internetowym osobno, aby mogli Państwo skompletować automatykę dokładnie według własnych potrzeb. Do napędu należy dokupić co najmniej centralę sterującą (NICE Moonclever MC424LR10), a także ewentualnie dodatkowe akcesoria. Jeśli nie mają Państwo sprecyzowanych oczekiwań, najlepiej zacząć od przeglądu naszych korzystnych cenowo, gotowych zestawów.
(Czy ten napęd będzie dla mnie odpowiedni?)
Porównaj z innymi napędami:
| « Słabszy napęd | Alternatywny napęd | Mocniejszy napęd » | |||||
|---|---|---|---|---|---|---|---|
|
Nie. |
Napęd 230 V NICE Wingo:
Cena i dostawa na zamówienie. |
|
Korzystne cenowo zestawy zawierające napęd NICE Wingo WG2024:
| Zestaw do bramy jednoskrzydłowej » | Zestaw do bramy dwuskrzydłowej » |
|---|---|
|
Napęd Wingo do 400 kg/2 m, centrala sterująca, pilot, odbiornik. |
2 × napęd Wingo do 400 kg/2 m, centrala sterująca, pilot, odbiornik. |
| Zestaw do bramy jednoskrzydłowej z fotokomórkami » | Zestaw do bramy dwuskrzydłowej z fotokomórkami » |
|
Napęd Wingo do 400 kg/2 m, centrala sterująca, pilot, odbiornik, fotokomórki, lampa sygnalizacyjna, przełącznik kluczykowy. |
2 × napęd Wingo do 400 kg/2 m, centrala sterująca, pilot, odbiornik, fotokomórki, lampa sygnalizacyjna, przełącznik kluczykowy. |
| Zestaw do bramy jednoskrzydłowej z akcesoriami » | Zestaw do bramy dwuskrzydłowej z akcesoriami » |
|
Napęd Wingo do 400 kg/2 m, centrala sterująca, pilot, odbiornik, fotokomórki, lampa sygnalizacyjna, przełącznik kluczykowy. |
2 × napęd Wingo do 400 kg/2 m, centrala sterująca, pilot, odbiornik, fotokomórki, lampa sygnalizacyjna, przełącznik kluczykowy. |
Akcesoria kompatybilne z napędem NICE Wingo WG2024
Polecamy również dokupić do napędu kompatybilne akcesoria opcjonalne:
| Co | Dlaczego | Typ |
|---|---|---|
| Centrala sterująca | Elektronika sterująca napędem. | |
| Lampa sygnalizacyjna | Sygnalizuje ruch bramy miganiem – sprawdzi się przy wyjazdach o ograniczonej widoczności. Zawiera również antenę, która zwiększa zasięg pilota. |
Ewentualnie wszystkie lampy sygnalizacyjne z zasilaniem 12V-24V innych producentów. |
| Fotokomórki | Podczas zamykania wykrywają przeszkodę i zatrzymują ruch – brama nie uderzy w samochód ani w ludzi. | |
| Pilot | Do zdalnego sterowania bramą. | |
| Odbiornik |
Do zdalnego sterowania bramą. W jednostce sterującej MCA2R30 odbiornik jest już wbudowany. Te dodatkowe odbiorniki są opcjonalne. |
|
| Antena |
Zwiększa zasięg pilota. |
|
| Klawiatura |
Jeśli zapomnisz pilota lub często odwiedzają Cię różne osoby albo przyjeżdżają różne pojazdy, a nie chcesz każdemu dawać pilota ani za każdym razem otwierać bramy ręcznie. |
|
| Przełącznik kluczykowy |
Do sterowania bramą za pomocą klucza, przez przełącznik połączony przewodem z napędem i zamontowany w dowolnym miejscu. |
|
| Czytniki kart |
Sterowanie napędem przez przyłożenie karty lub breloka do czytnika kart. |
|
| Elektrozamki |
Elektrozamki zabezpieczające są synchronizowane z napędem za pośrednictwem centrali sterującej. Po wydaniu polecenia napędowi najpierw odblokowuje się elektrozamek, a dopiero potem brama zaczyna się otwierać. Po zamknięciu bramy elektrozamek zostaje zablokowany. Są niezbędne przy długości skrzydła powyżej 3,5 m. |
|
| Zasilacz awaryjny |
Awaryjne źródło zasilania. |
Instrukcja do napędu NICE Wingo WG2024
Instrukcja do napędu NICE Wingo WG2024 do pobrania tutaj:
Instrukcja do napędu NICE Wingo WG2024
Dobór napędu – czy napęd NICE Wingo WG2024 nadaje się do mojej bramy?
|
|

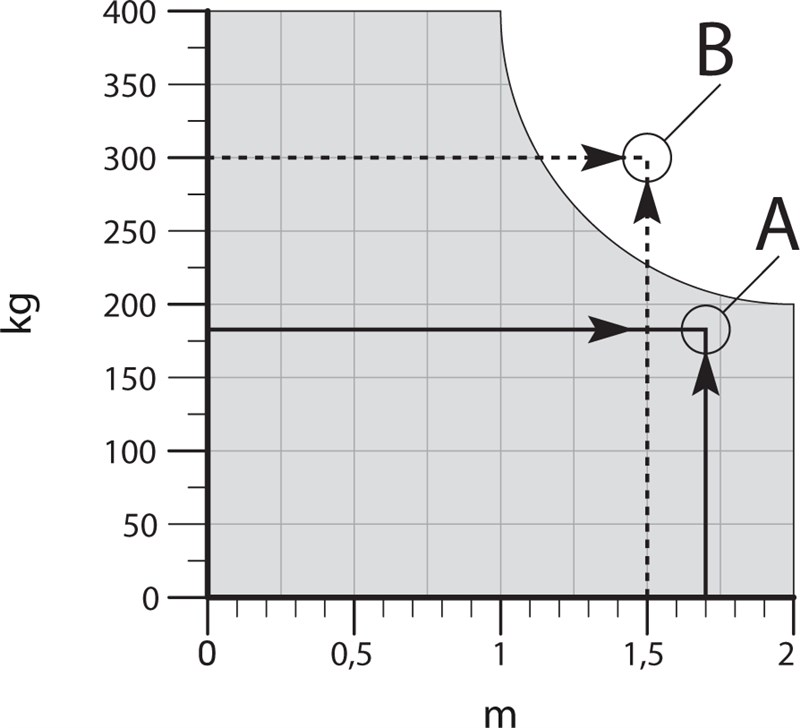

Ograniczenia napędu NICE Wingo WG2024Każda brama ma określoną długość skrzydła (a tym samym ramię dźwigni) i masę (a tym samym siłę ciężaru działającą na ramię), a każdy napęd ma swoje ograniczenia. Napęd NICE Wingo WG2024 nadaje się do bram o długości skrzydła i masie przedstawionych na rysunku po lewej stronie. do 400 kg/ 1 m do 200 kg/2 m2m. Przykład: Parametr B dla skrzydła o masie 300kg i długości 1,5 m wykracza poza dozwolony zakres, a tym samym jest nieodpowiedni. Wybierz mocniejszy napęd. Parametr A dla skrzydła o masie 180kg i długości 1,7m spełnia wymagania. Możesz zamontować. |
Żywotność napędu NICE Wingo WG2024

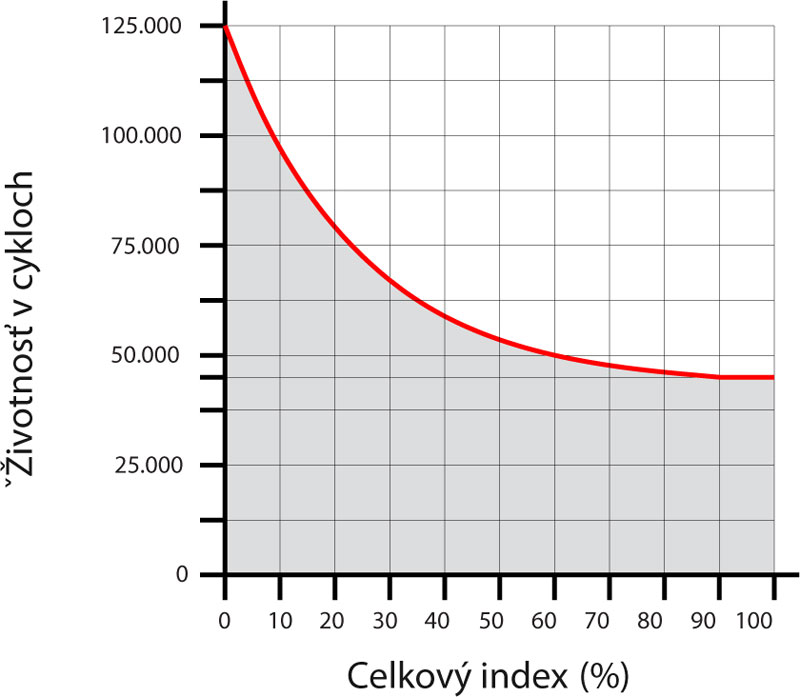

W poniższej tabeli zsumuj wskaźniki obciążenia wynikające z masy i długości skrzydła oraz dodaj wskaźniki pozostałych czynników, jeśli występują. Następnie z wykresu odczytasz żywotność napędu wyrażoną w liczbie cykli.
Przykład: Mam bramę o szerokości przejazdu 3 m (2 skrzydła po 1,5m) i masie konstrukcji z wypełnieniem do 100kg na jedno skrzydło. Sumuję wskaźnik długości skrzydła, około 20, oraz wskaźnik masy bramy 10. Dla pewności dodaję wskaźnik niższej temperatury 10, ponieważ mamy surowe zimy, co daje łączny wskaźnik 40. Z wykresu odczytuję, że żywotność napędu wynosi około 60.000 cykli. Przy 10 manewrach dziennie daje to około 16 lat użytkowania.
| Właściwości całej automatyki | Wskaźnik | Wykres żywotności |
|---|---|---|
|
Masa jednego skrzydła |
Zalecana maksymalna wartość łącznego wskaźnika wynosi do 60%. (tj. 50.000 cykli, co przy standardowej eksploatacji 10 cykli/dzień daje 13 lat) |
|
| Do 100 kg | 10 | |
| 100-200 kg | 20 | |
| 200-300 kg | 30 | |
| Długość skrzydła | ||
| 1-2 m | 20 | |
|
Pozostałe czynniki (jeśli prawdopodobieństwo ich wystąpienia przekracza 10%) |
||
| Temperatura otoczenia powyżej 40°C, poniżej 0°C lub wilgotność powyżej 80% | 20 | |
| Pełne wypełnienie skrzydła | 15 | |
| Strefa wietrzna | 15 | |
Montaż napędu NICE Wingo WG2024

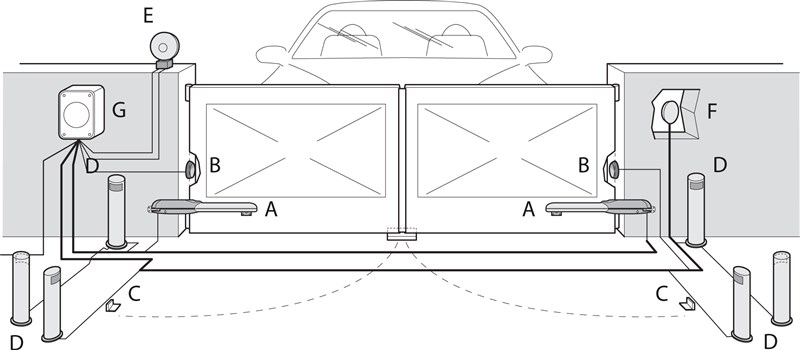

Typowa (opcjonalna) konfiguracja podłączenia napędu z akcesoriami wygląda następująco:
Lista akcesoriów
|

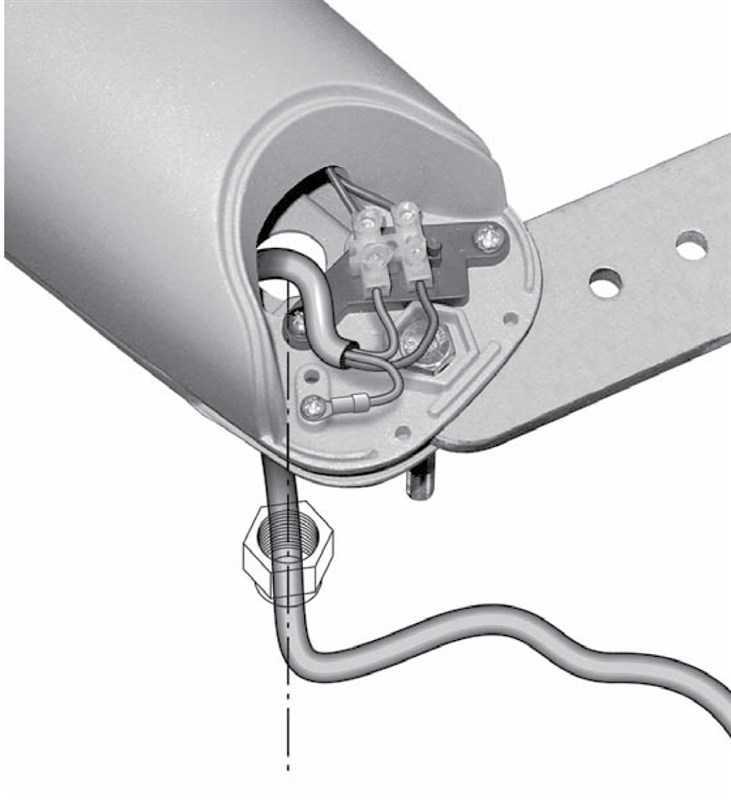

Okablowanie napędu NICE Wingo WG2024

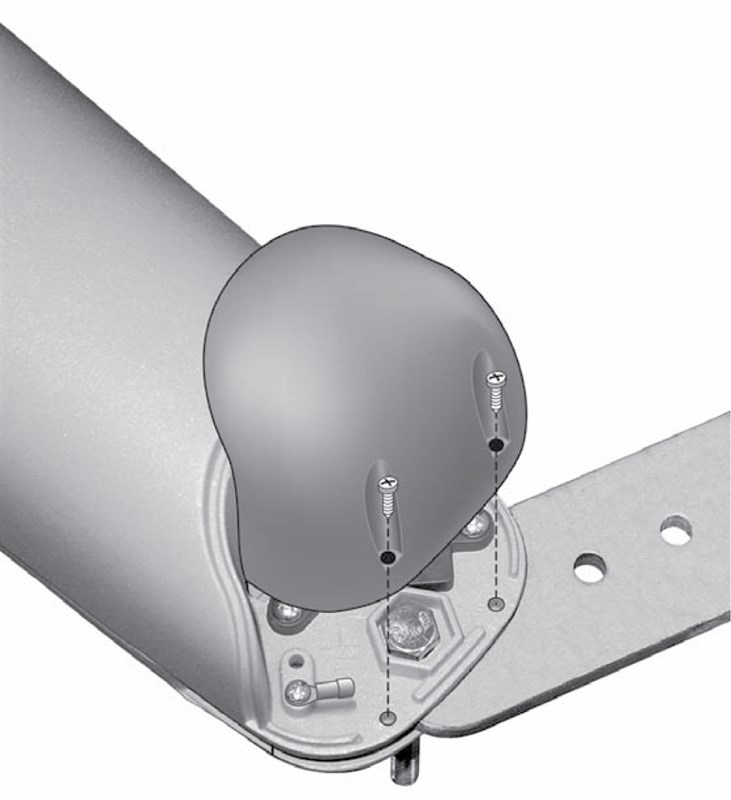

| 1. Otwórz obudowę napędu | 2. Przeciągnij i podłącz przewód zasilający |
|---|---|
 |
 |
I. Montaż tylnego uchwytu mocującego
 |
 |

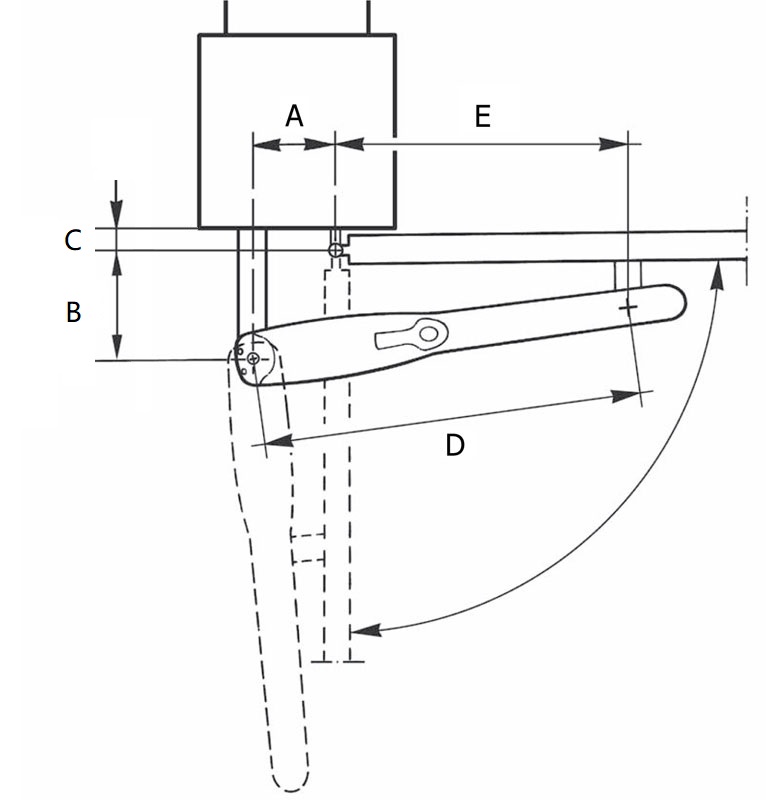

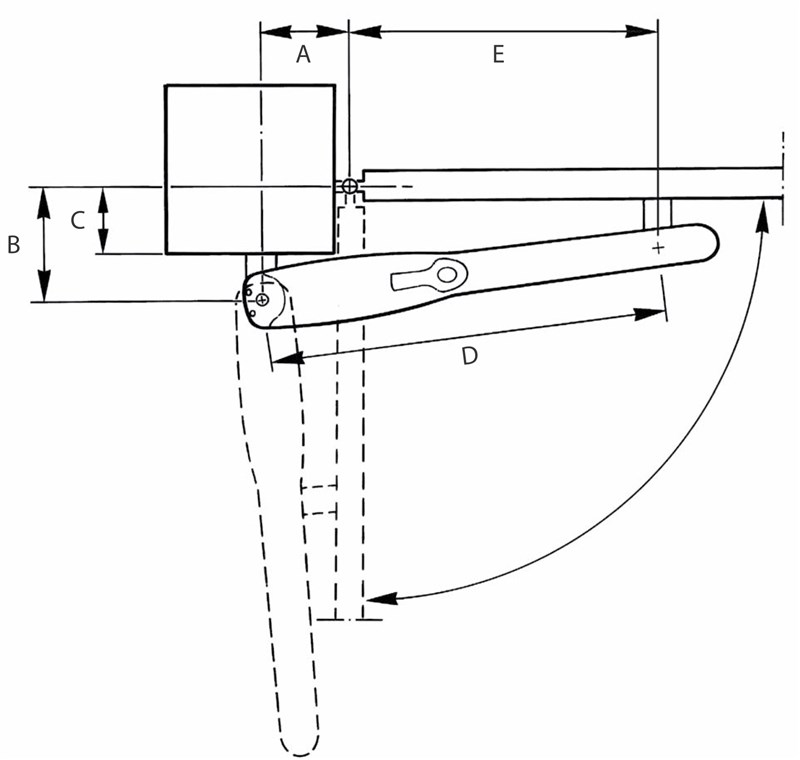

| Schemat otwierania do wewnątrz | Schemat otwierania na zewnątrz |

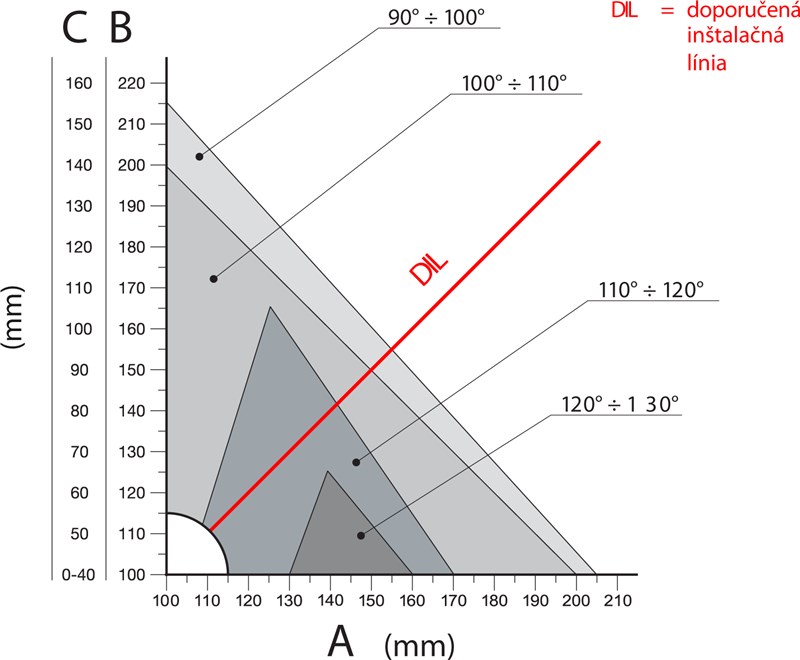

Oblicz położenie tylnego uchwytu za pomocą wykresu, z którego odczytasz wymiary A i B i maksymalny kąt otwarcia. Uwaga, wartości A oraz B muszą być zbliżone (najlepiej takie same), aby napęd mógł poruszać się płynnie i liniowo.
 |
 |

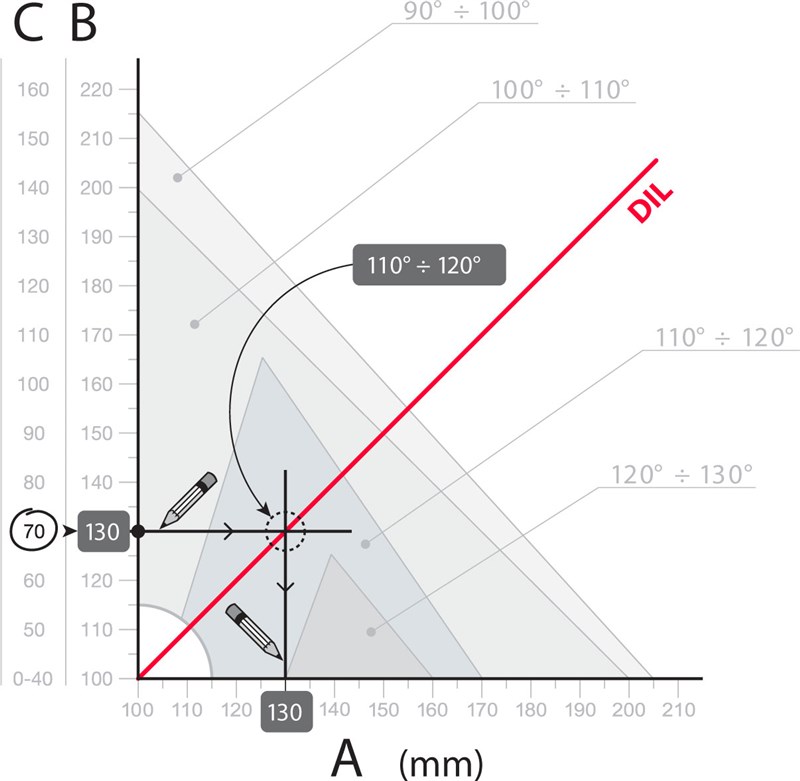

| Wykres obliczeniowy | Przykład odczytu wartości z wykresu |
Kompletne wymiary uchwytu kotwiącego.
Sposób obliczania:
- Zmierz odległość C z rysunku
- Na wykresie narysuj poziomą linię przecinającą odmierzoną wartość C
- Punkt przecięcia tej linii z DIL (Zalecana Linia Montażowa) pozwoli określić maksymalny kąt otwarcia
- Jeśli wyznaczony maksymalny kąt otwarcia jest nieodpowiedni, należy skorygować wartość A a w razie potrzeby także wartość B, tak aby były zbliżone (najlepiej takie same)
Przed przymocowaniem uchwytu do słupka lub muru należy skrócić go do wymaganej długości, odpowiadającej wymiarom A i B oraz przyspawać do płyty montażowej.
 |
 |
| 1. Przytnij uchwyt na wymaganą długość | 2. Przyspawaj skrócony uchwyt do płyty montażowej |
W zestawie znajduje się uchwyt o długości 150 mm. Jeśli w szczególnych sytuacjach potrzebujesz dłuższego uchwytu lub brama ma otwierać się na zewnątrz, zalecamy dokupienie przedłużonego uchwytu NICE PLA6.
|

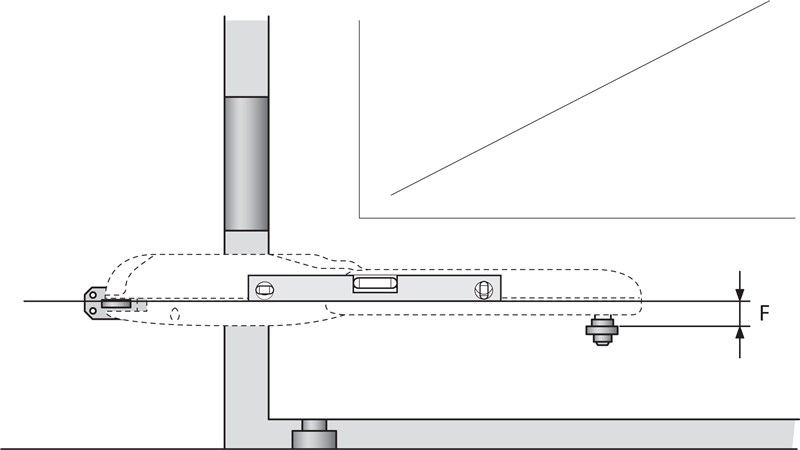

Przed zamocowaniem tylnego uchwytu sprawdź, czy przedni uchwyt będzie osadzony na sztywnej części skrzydła bramy, ponieważ między przednim a tylnym uchwytem występuje różnica wysokości, jak pokazano na rysunku.
Różnica F=30mm. |
 |
Jeśli wszystko się zgadza, przymocuj tylny uchwyt do słupka lub muru za pomocą śrub, kołków i podkładek.
II. Montaż przedniego uchwytu mocującego
Przedni uchwyt należy zamontować na skrzydle w odległości odpowiadającej wartościom D i E, które odczytasz z tabeli (wartość D jest stała i wynosi 700 mm):
| A | 100 | 110 | 120 | 130 | 140 | 150 | 160 | 170 | 180 | 190 | 200 | 210 | 220 | 230 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| E | 600 | 590 | 580 | 570 | 560 | 550 | 540 | 530 | 520 | 510 | 500 | 490 | 480 | 470 |
W zestawie znajduje się uchwyt do przyspawania. Jeśli wolisz uchwyt przykręcany, zalecamy zamówienie alternatywnego uchwytu przykręcanego NICE PLA8.
- Oblicz z tabeli wartość E
- Oblicz wysokość według rysunku wysokości wsporników (pokaż rysunek)
- Przymocuj wspornik do skrzydła (jeśli wspornik będzie spawany, zalecamy na razie tylko go sczepić)

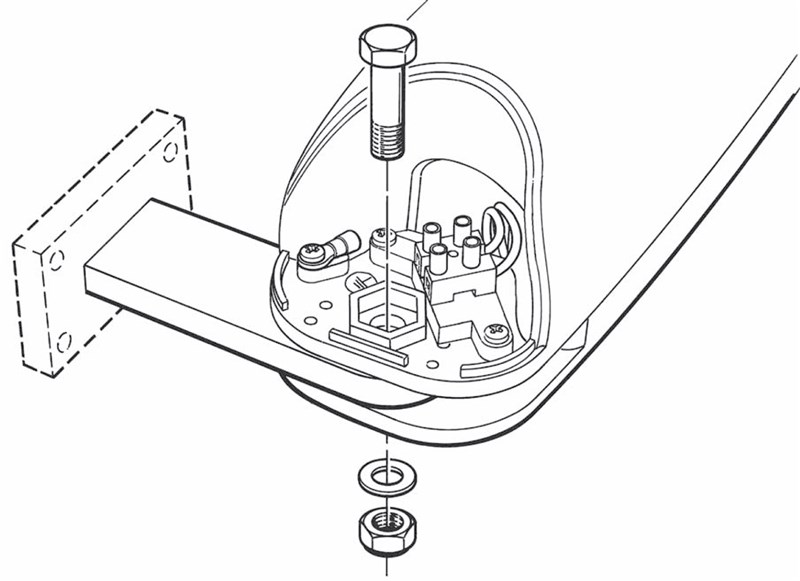

III. Montaż napędu bramy na tylnym wsporniku
 |
|

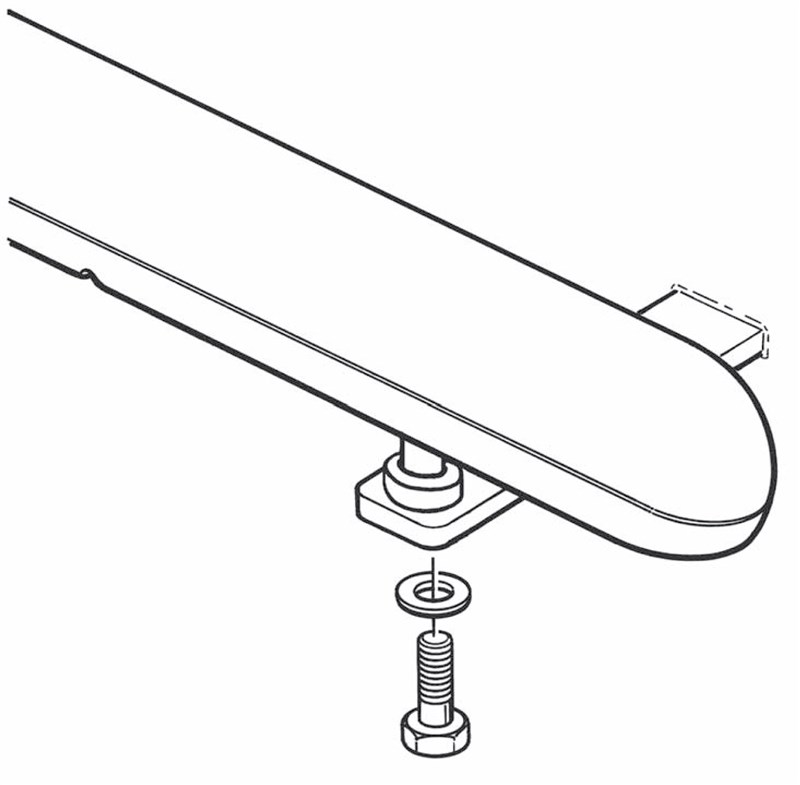

IV. Montaż napędu bramy na przednim wsporniku
 |
|

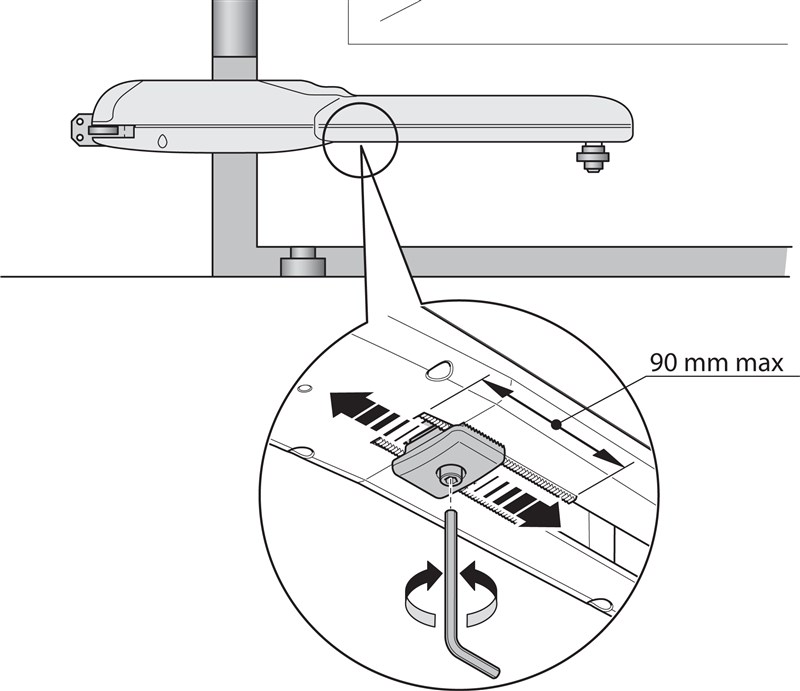

V. Ustawianie mechanicznego ogranicznika ruchu
W przypadku zastosowania wewnętrznego mechanicznego ogranicznika ruchu, o który napęd opiera się podczas otwierania, nie ma potrzeby stosowania zewnętrznych ograniczników montowanych w podłożu. Ustawianie przebiega następująco:
 |
|
Galeria zdjęć napędu NICE Wingo
|
Przykład montażu |
Przykład montażu |
Przykład montażu |
|
Przykład montażu |
Przykład montażu |
Przykład montażu |
|
Przykład montażu
|
Odblokowany napęd |
Napęd bez obudowy |
|
Tylna część od dołu |
Przykład śruby ślimakowej i wewnętrznego ogranicznika mechanicznego |
Przednia część od dołu |
|
Tylna część z podłączonym przewodem |
Ręczne odblokowywanie napędu NICE Wingo WG2024
W przypadku awarii zasilania nie będzie można sterować bramą za pomocą pilota. Dlatego napęd można odblokować za pomocą klucza odblokowującego i ręcznie poruszać bramą:

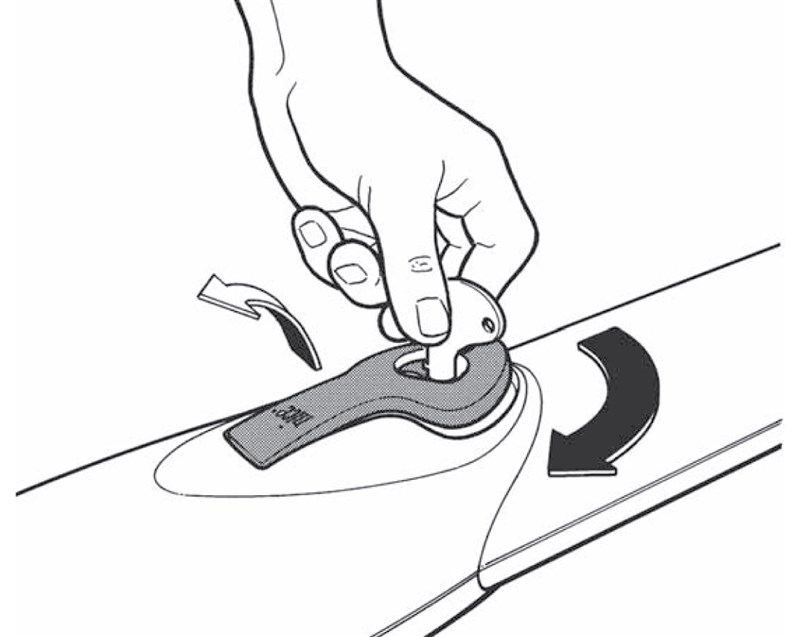

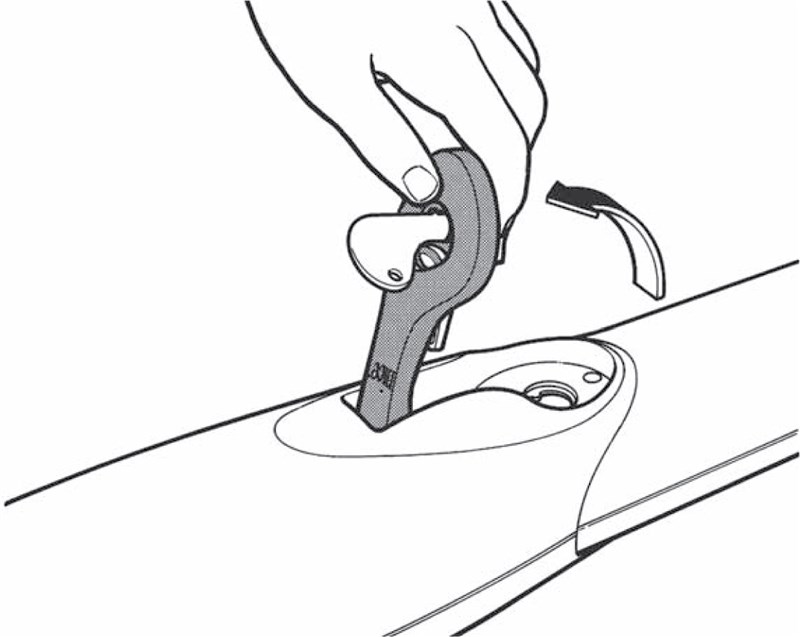

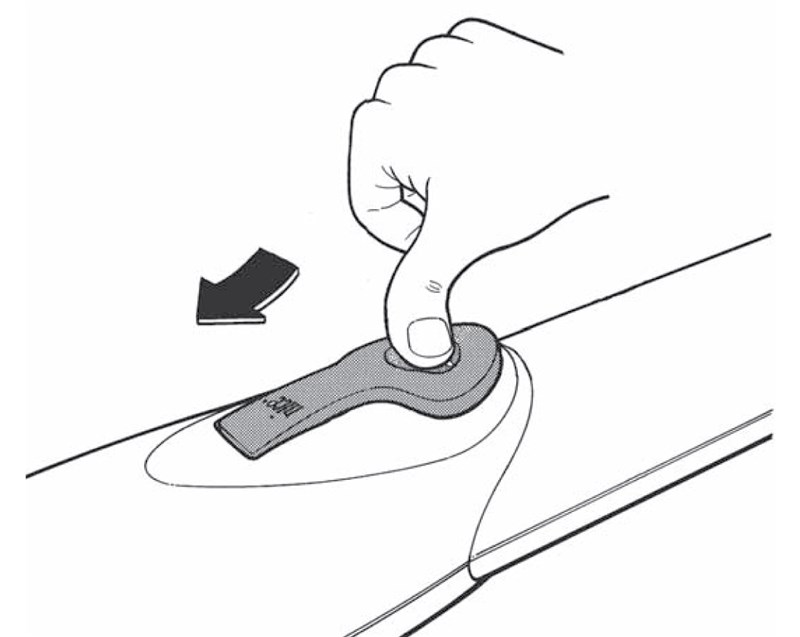

| 1. Odsuń osłonę zamka odblokowującego | 2. Włóż klucz odblokowujący i obróć go zgodnie z ruchem wskazówek zegara | 3. Pociągnij dźwignię odblokowującą — bramą można teraz poruszać ręcznie |
|---|---|---|
 |
 |
 |
Dane techniczne napędu NICE Wingo WG2024
| Model | NICE Wingo WG2024 |
|---|---|
| Opis typu | Motoreduktor elektromechaniczny do automatycznej obsługi bram przesuwnych w zastosowaniach prywatnych. |
| Siła | 1500N |
| Siła nominalna | 500N |
| Prędkość | 0,018 m/s |
| Prędkość nominalna | 0,013 m/s |
| Maksymalna liczba cykli wykonywanych kolejno | 40 cykli/godzinę |
| Długość przesuwu obrotowego | 320 mm |
| Trwałość | od 125 000 do 80 000 cykli, w zależności od masy i długości skrzydła, a także od ustawień napędu |
| Zasilanie | 24Vdc |
| Pobór mocy [Obciążenie] |
85W [3,5A] |
| Nominalny pobór mocy [Obciążenie nominalne] |
50W [2A] |
| Klasa izolacji | A |
| Temperatura pracy | -20°C do +50°C |
| Stopień ochrony | IP44 |
| Wymiary | 98×770×95 (szer.×dł.×wys.) |
| Masa | 6kg |
