Opis produktu NICE Robus RB400 - napęd do bram przesuwnych (A)
Napęd NICE RB400 został zastąpiony nowszym modelem NICE RBS400. Zobacz zalety nowszych modeli NICE RBS400 i RBS600.
Napęd NICE Robus RB400 jest przeznaczony do bramy przesuwne o masie do 400 kg i szerokości światła wjazdu do 7 m. Ma elektromechaniczny wyłącznik krańcowy. Napęd jest nierewersyjny. Szczegółowe dane techniczne ». Pobierz instrukcję ».
(Czy ten napęd będzie dla mnie odpowiedni?)
Porównaj z innymi napędami:
| « Słabszy napęd | Alternatywny napęd | Mocniejszy napęd » |
|---|---|---|
|
Nie. |
|
|
Ten produkt – samodzielny napęd do bramy przesuwnej NICE Robus RB400 (nasz kod NICE-RB400-A) zawiera:
- elektromechaniczny napęd NICE Robus RB400 o udźwigu 400 kg i maksymalnej długości skrzydła 7m oraz wbudowaną (ale zdejmowaną) centralę sterującą RBA3R10 bez odbiornika sygnału radiowego (OXI).
- 2 × klucze odblokowujące do ręcznej obsługi napędu (niezbędne w przypadku awarii zasilania)
- elementy montażowe napędu, elementy kotwiące i wspornik, ograniczniki wyłącznika krańcowego napędu
- instrukcja montażu
W korzystnej cenie zestawy zawierające napęd NICE Robus RB400:
| Zestaw napędu z akcesoriami » | Zestaw napędu z akcesoriami i listwą zębatą » |
|---|---|
|
Napęd Robus do 400 kg, pilot, fotokomórki, lampa sygnalizacyjna. |
Napęd ROBUS do 400 kg, listwa zębata, pilot, fotokomórki, lampa sygnalizacyjna. |
| Zestaw do budowy bramy samonośnej » | Zestaw do budowy bramy szynowej » |
Wózki z 5 łożyskami, profil C 6m Fe, najazd, kieszeń, prowadzenie, napęd, listwa zębata. |
Kółka Ø90 mm, szyna 3x3m Zn, ograniczniki dolne, prowadzenie, napęd, listwa zębata |
Napęd jest kompaktowy, bezpieczny i praktyczny, idealny do użytku prywatnego i firmowego. Odporna na uderzenia obudowa, korpus ze stopu aluminium z powłoką epoksydową.
Napęd nadaje się do automatyzacji bram przesuwnych o masie do 400 kg i długości skrzydła do 7 m. Podane wartości obowiązują w warunkach określonych przez producenta, takich jak wpływ warunków atmosferycznych, różnice temperatur, sztywność bramy, a przede wszystkim jej lekkość i płynność ruchu. Nie zawsze udaje się to osiągnąć ani kontrolować, dlatego zalecamy stosowanie napędu NICE Robus RB400 do bram o parametrach wynoszących maksymalnie 80% podanych wartości. Zobacz rozdział Dobór napędu aby uzyskać więcej informacji.
Bardzo przyjazna dla użytkownika technologia BlueBUS umożliwia zasilanie i sterowanie nawet 7 parami fotokomórek za pomocą dwużyłowego przewodu.
Czujnik temperatury reguluje siłę ciągu napędu w zależności od warunków klimatycznych. Napęd jest również wyposażony w zabezpieczenie termiczne.
Regulowana prędkość,, siła oraz czas pauzy automatycznego zamykania napędu i wiele innych, zobacz Programowanie.
Diagnostyka za pomocą lampy ostrzegawczej.
Koło zębate moduł 4 jest kompatybilne z listwą zębatą w naszej ofercie.
Funkcje napędu Robus 400 "Jednostka podrzędna" zapewnia automatyczną synchronizację dwóch silników. Oznacza to, że można zautomatyzować dwie bramy przesuwne poruszające się w przeciwnych kierunkach.
Napęd NICE Robus RB400 jest napędem elektromechanicznym przystosowanym do warunków klimatycznych panujących na Słowacji i spełnia wszystkie europejskie normy bezpieczeństwa.
Akcesoria kompatybilne z napędem NICE Robus RB400
Zalecamy również dokupienie kompatybilnych akcesoriów opcjonalnych lub wybór jednego z gotowych zestawów w promocyjnej cenie:
| Co | Dlaczego | Typ |
|---|---|---|
| Lampa sygnalizacyjna | Lampa sygnalizuje ruch bramy, migając — przydaje się przy wyjazdach z ograniczoną widocznością. Ma również wbudowaną antenę, która zwiększa zasięg pilota. | - lampa LED z anteną ELDC - lampa wielofunkcyjna WLT - bezprzewodowa solarna lampa LED LLW |
| Fotokomórki | Podczas zamykania wykrywają przeszkodę i zatrzymują ruch bramy — dzięki temu nie uderzy ona w samochód ani żadną osobę. | - Era Photocell Medium EPMB - Era Photocell Large EPLB - Era Photocell Slim EPSB - bezprzewodowe FT210B - bezprzewodowe EPMOW - solarne PHW |
| Nadajnik | Do zdalnego sterowania bramą. | - Era One ON2E, ON3EBD, ON3ELR, ON4E, ON9E - Era Flor Flo2RE, Flo4RE - FloR Flo2R-s, Flo4R-s - Inti INTI2, INTI2Y, INTI2L, INTI2B, INTI2R, INTI2G |
| Odbiornik | Niezbędny do zdalnego sterowania bramą. | - OXI - OXIBD - OXILR - odbiornik Wi-Fi IT4WIFI - odbiornik GSM GSM LITE3+, GSM SMART3, GSM PROFI3 |
| Antena | Dla zwiększenia zasięgu pilota. | - wbudowana w lampę sygnalizacyjną ELDC - sama antena ABFKIT |
| Klawiatura | Przyda się, jeśli zapomnisz pilota albo odwiedza Cię wiele pojazdów lub osób i nie chcesz każdemu dawać pilota ani otwierać bramy ręcznie. | - bezprzewodowa EDSWG – przewodowy EDSB |
| Przełącznik kluczykowy | Sterowanie bramą za pomocą klucza poprzez przełącznik podłączony przewodem do napędu w dowolnym miejscu. | – natynkowy, z wkładką standardową EKS – natynkowy, z wkładką europejską, EKSEU – podtynkowy, z wkładką standardową EKSI – podtynkowy, z wkładką europejską EKSIEU |
| Czytniki kart | Sterowanie napędami przez zbliżenie karty lub breloka do czytnika kart. | – ERA Transponder Reader ETPB |
| Listwa zębata | Niezbędna do automatyzacji napędu – bez listwy zębatej napęd nie ma czym poruszać bramy. | – nylonowa, ze stalowym wzmocnieniem, 33 cm LZ-1 – nylonowa, ze stalowym wzmocnieniem, 1 m LZ-10 – nylonowa, ze stalowym wzmocnieniem, odwrócona, 1 m LZ-15 – stalowa 30x8mm, 1 m LZ-3 – stalowa 30x12mm, 1 m LZ-5 – nierdzewna 30x10mm, 1 m LZ-7 |
| Zasilacz awaryjny | W przypadku awarii zasilania zapewni dalsze działanie bramy. | – akumulator awaryjny PS124 – zasilanie solarne SYKCE |
Instrukcje i dokumenty do pobrania
NICE Robus RB400 w skrócie
NICE Robus to rodzina nieodwracalnych elektromechanicznych napędów przekładniowych do bram przesuwnych. Dostarczane są z wbudowaną (ale demontowalną) centralą sterującą NICE RBA3R10 ze złączem SM do zewnętrznych odbiorników sygnału radiowego NICE SMXI, ewentualnie NICE OXI. Połączenia elektryczne urządzeń zewnętrznych (fotokomórki, lampa ostrzegawcza, itp.) zostały w rodzinie NICE Robus napędów do bram przesuwnych uproszczone dzięki zastosowaniu technologii BlueBUS, która umożliwia podłączenie kilku urządzeń do wspólnego złącza za pomocą tylko jednego przewodu dwużyłowego, przy czym nie trzeba nawet zachowywać polaryzacji. Automatyczne sterowanie wymaga zasilania elektrycznego, ale oczywiście w razie awarii zasilania można odblokować silnik przekładniowy za pomocą specjalnego klucza odblokowującego i obsługiwać bramę ręcznie. Można również dokupić opcjonalny akumulator awaryjny NICE PS124, który umożliwia sterowanie ruchem bramy również podczas awarii zasilania.
Wybór napędu – czy napęd NICE Robus RB400 jest odpowiedni do mojej bramy?
Każda brama ma swój rozmiar (a tym samym ramię dźwigni) oraz masę (a tym samym siłę ciężkości działającą na ramię dźwigni) i każdy napęd ma swoje ograniczenia. Napęd NICE Robus RB400 może być stosowany do skrzydeł o następującej długości i wadze bramy:
| Liczba cykli na godzinę Liczba cykli z rzędu |
Masa skrzydła | ||
| Do 200kg | 200-400kg | ||
|---|---|---|---|
|
D |
Do 4m |
35 |
16 |
| 4-6m | 23 11 |
11 5 |
|
| 6-7m | 20 10 |
10 5 |
|
Zasadniczo długość skrzydła określa maksymalną liczbę cykli na godzinę, a także cykli wykonywanych jeden po drugim, tj. precyzuje, jak długo napęd może pracować. Większa masa skrzydła dodatkowo procentowo zmniejsza liczbę tych cykli, ze względu na większe obciążenie napędu, a także określa maksymalną dopuszczalną prędkość przy danym obciążeniu. Napęd jest wyposażony w urządzenie (zabezpieczenie termiczne), które mierzy zarówno temperaturę silnika, jak i temperaturę otoczenia, a następnie odpowiednio zmniejsza liczbę możliwych cykli.
Limity napędu NICE Robus RB400
Podane wartości są wartościami zalecanymi przez producenta NICE. Z doświadczenia zalecamy pozostawienie napędowi rezerwy w wysokości ok. 80% podanych wartości:
| Maksymalnie | Zalecamy | |
|---|---|---|
| Długość skrzydła | 7 m | 5 m |
| Masa skrzydła | 400 kg | 320 kg |
Wykorzystywanie napędu z maksymalną wydajnością skraca jednak jego żywotność – zobacz orientacyjne obliczenie żywotności napędu w zależności od czynników obciążających:
Żywotność napędu NICE Robus RB400
W poniższej tabeli zsumuj indeksy obciążenia wynikające z masy i długości skrzydła, a następnie dodaj indeksy pozostałych czynników, jeśli występują. Następnie z wykresu odczytasz żywotność napędu wyrażoną liczbą cykli.
Przykład: Mam bramę o świetle przejazdu 4,5 m i masie konstrukcji z wypełnieniem do 200 kg (brama standardowa). Sumuję indeks długości skrzydła, ok. 15, oraz indeks masy bramy 10; na wszelki wypadek dodaję indeks niższej temperatury 10, ponieważ zimy u nas bywają surowe. Otrzymuję więc łączny indeks 35. Z wykresu odczytuję, że żywotność napędu wynosi około 120 000 cykli. Przy 10 manewrach dziennie daje to około 32 lata eksploatacji.
| Właściwości całej automatyki | Indeks | Wykres żywotności |
|---|---|---|
| Masa skrzydła |
Zalecany maksymalny łączny indeks wynosi do 75%. (tj. 40 000 cykli, co przy standardowym użytkowaniu wynoszącym 10 cykli dziennie daje 10 lat)
|
|
| Do 200 kg | 15 | |
| 200-400 kg | 50 | |
| Długość skrzydła | ||
| Do 4 m | 15 | |
| 4-6 m | 30 | |
| 6-7 m | 50 | |
| Pozostałe czynniki (jeśli prawdopodobieństwo ich wystąpienia jest większe niż 10%) | ||
| Temperatura otoczenia powyżej 40°C lub poniżej 0°C albo wilgotność powyżej 80% | 10 | |
| Zapylenie | 15 | |
| Środowisko zasolone | 20 | |
| Aktywacja fotokomórek | 15 | |
| Aktywacja wejścia STOP | 25 | |
| Prędkość większa niż „L4 – szybka” | 20 | |
| Aktywna funkcja „szczyt” | 25 | |
Montaż napędu NICE Robus RB400
Sposób montażu napędu jest dla bramy przesuwnej szynowej i bramy przesuwnej samonośnej różny. W przypadku bramy szynowej zazwyczaj napęd montuje się na poziomie gruntu, natomiast w przypadku bramy samonośnej należy napędy podnieść na odpowiednią wysokość, np. za pomocą prętów gwintowanych (pręt gwintowany Ø8), uchwytu wykonanego we własnym zakresie, podmurówki itp. Kluczowe znaczenie ma wysokość montażu listwy zębatej, tak aby idealnie zazębiała się z kołem zębatym napędu, zobacz Listwa zębata i jej ogranicznik.
Okablowanie
Typowa (opcjonalna) konfiguracja podłączenia napędu z akcesoriami wygląda następująco:
Lista akcesoriów
|
|
Lista okablowania
| Przeznaczenie | Typ | Maks. długość |
|---|---|---|
| A. Zasilanie | 3×1,5mm2 | 30m, przy większej długości 3×2,5mm2 + uziemienie |
| B. Lampa ostrzegawcza z anteną |
2×0,5mm2 |
20m 20m (zalecane mniej niż 5m) |
| C. Fotokomórki | 2×0,5mm2 | 30m, powyżej 30m 2×1mm2 |
| D. Przełącznik kluczykowy | 4×0,5mm2 | 50m (lub 2 szt. 2×0,5mm2) |
| E. Statyczne listwy bezpieczeństwa | 2×0,5mm2 | 30m |
| F. Ruchome listwy bezpieczeństwa | 2×0,5mm2 | 30m |
Montaż
Zobacz "Na jakiej wysokości zamontować napęd".
Listwa zębata i jej ogranicznik
Zasada działania bramy polega na przenoszeniu momentu obrotowego zębatego koła napędu na ruch liniowy za pomocą przekładni zębatkowej na listwie zębatej napędu. Najczęściej stosowane są dwa rodzaje listew zębatych:
 |
Listwa nylonowa (ewentualnie ze stalowym wzmocnieniem) – mocowana do bramy wkrętami samogwintującymi przez otwory montażowe. Idealna do stosunkowo lekkich i krótkich bram. Dzięki tarciu między stalowym kołem zębatym a nylonową listwą praca jest cicha. |
 |
Listwa stalowa – mocowana do bramy przez przyspawanie wsporników z gwintem, do których następnie przykręca się listwę. Stosowana do dłuższych i cięższych bram. Ze względu na tarcie stalowego koła zębatego o stalową listwę praca jest nieco głośniejsza. |
Najważniejsze, aby moduł zęba napędu był zgodny z modułem listwy zębatej. Napęd NICE Robus RB400 ma moduł zęba 4.
Napęd ustala położenie krańcowe podczas otwierania i zamykania za pomocą ograniczników krańcowych montowanych na listwie zębatej:

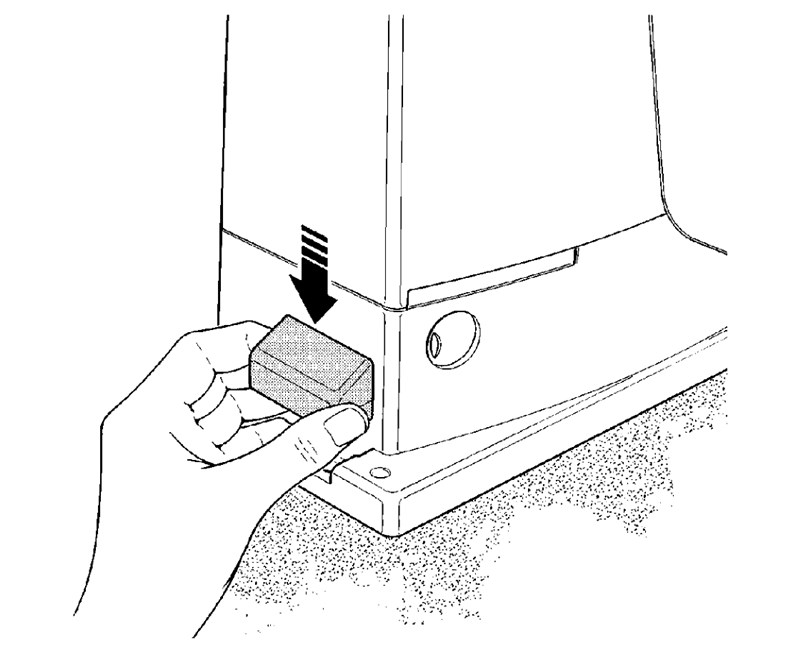

| 1. Wypoziomuj napęd za pomocą czterech punktów regulacyjnych | 2. Brama i napęd muszą być wypoziomowane | 3. Pozostaw szczelinę około 1-2 mm między listwą zębatą a kołem zębatym napędu, aby ciężar bramy nie obciążał napędu. |
 |
 |
 |
| 4. Dokręć mocowanie napędu, aby nie przesuwał się podczas pracy | 5. Ustaw bramę w pozycji otwartej/zamkniętej i zamontuj ograniczniki krańcowe tak, aby w położeniu krańcowym uruchamiały wyłącznik napędu. | |
 |
 |
Podłączenie napędu NICE Robus RB400
Przed podłączaniem, odłączaniem i zmianą połączeń napędu z siecią oraz urządzeniami dodatkowymi pamiętaj o odłączeniu zasilania elektrycznego, czy to za pomocą wyłącznika nadprądowego, wyjęcia bezpiecznika zasilaniaewentualnie odłączenia akumulatora zapasowego.
…do sieci
 |
Aby napęd działał prawidłowo, wystarczy doprowadzić do napędu zasilanie elektryczne.
Podłączenie jest proste:
|
…urządzeń dodatkowych
Centrala sterująca NICE RBA3R10 napędu NICE Robus RB400 umożliwia następujące wejścia i wyjścia dla urządzeń dodatkowych:
| Wejście/wyjście | Opis |
|---|---|
| Wyjście dla maksymalnie dwóch lamp ostrzegawczych 12 V NICE LUCYB (lub NICE MLBT) z jedną żarówką 12 V 21 W | |
| S.C.A. (Kontrolka) |
Wyjście dla kontrolki (24 V 4 W). Jej działanie można ustawić przez programowanie poziomu II, parametr L4, patrz Programowanie poziomu II, L4 – kontrolka wyjścia. |
| Wejście do równoległego podłączenia kompatybilnych urządzeń korzystających z technologii BlueBUS za pomocą dwużyłowego przewodu, którym przesyłane jest zarówno zasilanie, jak i sygnał komunikacyjny. | |
| STOP (Zatrzymanie) |
Wejście dla urządzeń zatrzymujących ruch bramy. Można podłączyć następujące urządzenia:
|
| Wejście dla urządzeń sterujących ruchem bramy krok po kroku (patrz Sterowanie ruchem bramy krok po kroku). Można podłączyć urządzenia normalnie otwarte (NO). | |
| OPEN (Otwieranie) |
Wejście dla urządzeń sterujących otwieraniem bramy (patrz Otwieranie bramy). Można podłączyć urządzenia normalnie otwarte (NO). |
| CLOSE (Zamykanie) |
Wejście dla urządzeń sterujących otwieraniem bramy (patrz Zamykanie bramy). Można podłączyć urządzenia normalnie otwarte (NO). |
| AERIAL (Antena) |
wejście anteny odbiornika radiowego. Antena jest standardowo wbudowana w lampę ostrzegawczą, np. NICE LUCYB, NICE MLBT, można też zastosować osobną antenę zewnętrzną NICE ABFKIT. |

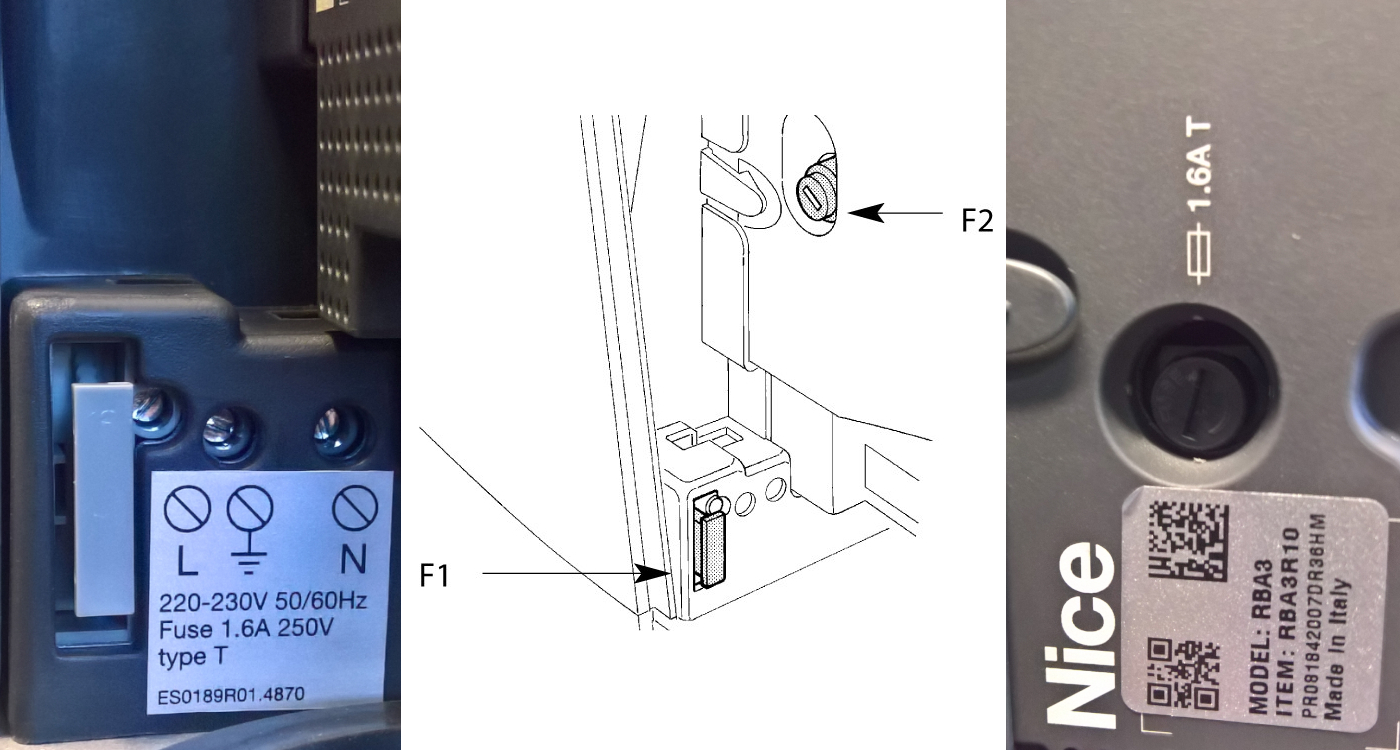

Bezpieczniki napędu
|
W napędzie znajdują się dwa bezpieczniki:
|
||||||||||||
Standardowy schemat podłączenia:
Fotokomórki napędu
Bardzo przyjazna dla użytkownika technologia BlueBUS umożliwia zasilanie i sterowanie nawet 7 parami fotokomórek za pomocą dwużyłowego przewodu.
Podłączenie kilku par fotokomórek NICE EPMB do sieci danych NICE BlueBUS
Rozmieść fotokomórki wokół bramy lub bramy wjazdowej zgodnie z przykładowymi konfiguracjami pełnego podłączenia i ustaw mostki zgodnie z tabelą ustawień mostków fotokomórek NICE EPMB napędu bramy. Aby zapobiec zakłóceniom między poszczególnymi parami umieszczonymi blisko siebie, należy, zgodnie z tymi przykładowymi konfiguracjami, zachować właściwe ustawienie nadajników TX i odbiorników RX. Podłącz fotokomórki równolegle, jak pokazano na rysunku (polaryzacja nie ma znaczenia):
Jeśli fotokomórki mają działać jako otwieracze bramy (patrz FA1 i FA2 w przykładowych konfiguracjach), tzn. po wjechaniu pojazdem między ich osie optyczne mają otworzyć bramę, należy przerwać połączenie A w nadajniku TX i odbiorniku RX, patrz rysunek:
Przykładowy schemat podłączenia fotokomórek
Tabela zworek fotokomórek NICE EPMB napędu bramy
 |
Podłączanie kilku par fotokomórek do systemu BlueBUS odbywa się przez ustawienie różnych kombinacji zworek, przy czym każda podłączona para musi mieć unikalną kombinację zworek. Należy dopilnować, aby w jednej sieci danych BlueBUS nie znalazły się dwie pary z taką samą kombinacją. W obrębie jednej pary fotokomórek zworkę nadajnika TX i odbiornika RX należy ustawić na tę samą wartość. Jeśli dany typ zworki wymaga użycia tylko jednej albo żadnej, pozostałe należy zachować do wykorzystania w przyszłości. |
| Oznaczenie pary fotokomórek | Zworka – kombinacja zworek |
|---|---|
| FOTO |  |
| FOTO II |  |
| FOTO 1 |  |
| FOTO 1 II |  |
| FOTO 2 |  |
| FOTO 2 II |  |
| FOTO 3 |  |
|
FA1 |
 |
|
FA2 |
 |
Jeśli z dowolnego powodu trzeba wymienić fotokomórkę, wystarczy ustawić w niej taką samą zworkę jak w oryginalnej i nie trzeba przeprowadzać fazy rozpoznawania urządzeń.
Odbiornik sygnału radiowego do napędów
 |
Napęd NICE Robus RB400 jest dostarczany z centralą sterującą NICE RBA3R10, która ma złącze SM do podłączenia zewnętrznego odbiornika radiowego (np. NICE OXI, NICE SMXI). Ten odbiornik jest niezbędny do odbierania poleceń wysyłanych z pilotów, a więc jest konieczny do zdalnego sterowania bramą przesuwną pilotem. |
Wybór kierunku ruchu bramy
Kierunek ruchu bramy przesuwnej należy wybrać z uwzględnieniem położenia napędu względem skrzydła bramy przesuwnej. Spójrz na bramę od strony, po której znajduje się napęd.
 |
 |
| Jeśli brama otwiera się w lewo, przestaw przełącznik w lewo. | Jeśli brama otwiera się w prawo, przestaw przełącznik w prawo. |
Przełącznik znajduje się po prawej stronie centrali sterującej RBA3R10 pośrodku.
Rozpoznawanie podłączonych urządzeń napędu
Po każdym podłączeniu, odłączeniu lub zmianie sposobu podłączenia urządzeń dodatkowych do wejściach BlueBUS i STOP należy przeprowadzić fazę rozpoznawania urządzeń dodatkowych. Napęd sam zasygnalizuje konieczność wykonania tej operacji, migając diodami LED L1 i L2.
 |
|
Ustalanie długości skrzydła bramy
Aby brama poruszała się prawidłowo (w szczególności, aby obliczyć drogę rozruchu i dobiegu oraz częściowego otwarcia), napęd musi samodzielnie ustalić długość skrzydła bramy. Podczas tej operacji napęd przesuwa bramę od jednego ogranicznika do drugiego i za pomocą wyłącznika ustala jej długość.
 |
|
Programowanie napędu
Napęd Robus umożliwia zaprogramowanie wielu funkcji — włączenie lub wyłączenie funkcji przez programowanie poziomu Ilub ustawienie parametru domyślnego przez programowanie poziomu II.
Centrala sterująca RBA3R10 ma trzy przyciski służące do sterowania i programowania napędu:
 |
Przycisk | Zastosowanie |
|---|---|---|
| Open | Przycisk umożliwia wydanie napędowi polecenia otwarcia bramy. Służy również podczas programowania do przesuwania wartości programowanego parametru w górę. | |
| Stop/Set | Przycisk umożliwia wydanie napędowi polecenia zatrzymania bramy. Naciśnij i przytrzymaj przycisk przez 5 sekund, aby przejść do programowania poziomu I. Kolejne naciśnięcie i przytrzymanie przycisku pozwala przejść do programowania poziomu II dla bieżącej diody LED. | |
| Close | Przycisk umożliwia wydanie napędowi polecenia zamknięcia bramy. Służy również podczas programowania do przesuwania wartości programowanego parametru w dół. |
Programowanie poziomu I
Na poziomie I programowanie włącza lub wyłącza daną funkcję. Gdy dana funkcja jest włączona, odpowiednia dioda LED na centrali sterującej świeci. Fabrycznie wszystkie funkcje są wyłączone.
Aby przejść do programowania poziomu I, przytrzymaj przycisk „Stop/Set” przez około 5 sekund, aż dioda LED L1 zacznie migać. Następnie przyciskami „Open” i „Close” przesuwaj bieżącą diodę LED w górę lub w dół. Na każdą czynność masz 10 sekund. W przeciwnym razie napęd opuści tryb programowania. Gdy migająca dioda LED znajdzie się nad diodą funkcji, którą chcesz włączyć lub wyłączyć, naciśnij przycisk „Stop/Set”. Miganie przyspieszy (funkcja włączona) lub zwolni (funkcja wyłączona). Następnie pozostaw napęd bez obsługi, aby po 10 sekundach opuścił tryb programowania. Jeśli wszystko przebiegło prawidłowo, odpowiednia dioda LED włączonej funkcji pozostanie zapalona.
Lista funkcji, które można włączyć lub zaprogramować:
| Dioda LED | Funkcja | Opis |
|---|---|---|
| L1 | Automatyczne zamykanie | Po upływie określonego czasu (ustawianego w opcji „Programowanie poziomu II – czas pauzy”) od otwarcia brama zacznie zamykać się automatycznie. Jeśli funkcja jest wyłączona, bramę można obsługiwać wyłącznie za pomocą pilota do bramy itp. |
| L2 | Zamykanie po przerwaniu wiązki fotokomórek |
Funkcja pozwala utrzymać bramę otwartą tylko przez czas niezbędny do przejazdu pojazdu. Po zwolnieniu wiązki fotokomórek (gdy pojazd przejedzie) brama zacznie zamykać się automatycznie po 5 sekundach. Działanie tej funkcji zależy od tego, czy włączono automatyczne zamykanie (zob. poprzednią funkcję). Automatyczne zamykanie włączone – po zwolnieniu wiązki fotokomórek brama zatrzyma się, a po 5 sekundach zacznie się zamykać. Oznacza to, że brama może nie otworzyć się całkowicie. |
| L3 | Zawsze zamykaj | Po awarii zasilania brama pozostanie w dotychczasowym położeniu (jeśli funkcja jest wyłączona) albo zostanie zamknięta (jeśli funkcja jest włączona). |
| L4 | Tryb czuwania | Funkcja pozwala ograniczyć zużycie energii elektrycznej do minimum. Przydaje się zwłaszcza przy zasilaniu z akumulatora buforowego (np. NICE PS124). Jeśli funkcja jest aktywna, minutę po ostatnim ruchu bramy centrala sterująca wyłączy wejście BlueBUS (a tym samym wszystkie podłączone do niego urządzenia) oraz wszystkie diody LED z wyjątkiem diody LED BlueBUS, która będzie powoli migać. W tym stanie, jeśli zostanie wydane polecenie, centrala sterująca najpierw uruchomi się ponownie, a dopiero potem wykona polecenie. |
| L5 | Szczyt | Wyłącza stopniowe rozpędzanie napędu na początku manewru i od razu uruchamia napęd pełną moc. Odpowiednia w przypadku dużego tarcia lub gdy trzeba przebić się przez śnieg i lód, dlatego funkcja ta przydaje się głównie zimą. Z drugiej strony zmniejsza żywotność napędu. |
| L6 | Wstępne miganie | Po odebraniu sygnału uruchamiającego bramę najpierw lampa ostrzegawcza przez trzy sekundy ostrzega otoczenie miganiem, a dopiero potem rozpoczyna się wymagany manewr. |
| L7 | Zamknij oznacza częściowe otwarcie | Polecenie zamknij zawsze uruchamia manewr częściowego otwarcia bramy. |
| L8 | Jednostka podrzędna | Włączenie tej funkcji ma sens podczas instalacji dwóch zautomatyzowanych, przeciwległych bram przesuwnych – jeden napęd jest nadrzędny wobec drugiego. Napęd podrzędny ma włączoną właśnie tę funkcję i jest synchronizowany przez napęd nadrzędny przez wejście BlueBUS. Więcej informacji: Robus w trybie jednostki podrzędnej. |
Programowanie — poziom II.
Na poziomie II programowanie służy do ustawiania wartości poszczególnych funkcji (funkcje te różnią się od poziomu I.).
Zapomnij o programowaniu na poziomie I. Aby wejść do programowania na poziomie II, przytrzymaj przycisk „Stop/Set” przez ok. 5 sekund, aż zacznie migać LED L1. Następnie za pomocą przycisków „Open” i „Close” przesuwaj aktualnie wybraną diodę LED w górę lub w dół. Na każdą czynność masz 10 sekund, w przeciwnym razie napęd opuści tryb programowania. Gdy migająca dioda LED znajdzie się nad diodą funkcji, której parametr chcesz ustawić, naciśnij i przytrzymaj przycisk „Stop/Set”, aby przejść do ustawień danej diody LED. Świecąca dioda LED (nadal przytrzymujesz przycisk „Stop/Set”) wskazuje aktualną wartość parametru. Wartość tę można zmienić w górę lub w dół za pomocą przycisków „Open” lub "Close” (nadal przytrzymując przycisk „Stop/Set”), a następnie puść przycisk „Stop/Set” i poczekaj, aż napęd opuści tryb programowania (maksymalnie 10 sekund). Aby sprawdzić, czy wszystko przebiegło prawidłowo, powtórz procedurę, ale nie zmieniaj wartości parametru.
Lista funkcji, które można programować i ustawiać:
|
Dioda wejściowa — Nazwa |
Dioda ustawienia — wartość |
|---|---|
| L1 — Czas przerwy Jeśli wartość „Automatyczne zamykanie” w programowaniu na poziomie I jest |
L1 — 5 sekund L2 — 15 sekund L3 — 30 sekund L4 — 45 sekund L5 — 60 sekund L6 — 80 sekund L7 — 120 sekund L8 — 180 sekund |
|
Ustawia sekwencję ruchu bramy, która następuje po kolejnym naciśnięciu np. przycisku na pilocie do bramy lub po wywołaniu przez wejście STEP-BY-STEP (nazywane również P.P., lub sterowanie sekwencyjne). |
L1 — Otwórz/Stop/Zamknij/Stop L2 — Otwórz/Stop/Zamknij/Otwórz L3 — Otwórz/Zamknij/Otwórz/Zamknij L4 — Tryb osiedlowy L5 — Tryb osiedlowy po dwóch naciśnięciach Stop L6 — Sekwencja z częściowym otwarciem co drugi cykl L7 — Tryb czuwakowy L8 — Otwieranie półautomatyczne, zamykanie w trybie czuwakowym |
|
Ustawia prędkość ruchu bramy podczas normalnej pracy (bez fazy rozruchu i dobiegu). |
L1 — Bardzo wolna (30%) L2 — Wolna (45%) L3 — Średnia (55%) L4 — Szybka (70%) L5 — Bardzo szybka (85%) L6 — Ekstremalnie szybka (100%) L7 — Otwiera „Szybko”, zamyka „Wolno” L8 — Otwiera „Ekstremalnie szybko”, zamyka „Szybko” |
|
Ustawia, kiedy do wyjścia S.C.A. wysyłany jest sygnał (24 V -30% +50%, maksymalna moc 4 W) |
L1 — Otwieranie bramy L2 — Brama zamknięta L3 — Brama otwarta L4 — Drugie wyjście radiowe L5 — Trzecie wyjście radiowe L6 — Czwarte wyjście radiowe L7 — Konserwacja L8 — Zamek elektryczny |
|
Wskazuje systemowi kontroli siły silnika ciężar bramy. System ten jednocześnie mierzy temperaturę otoczenia i automatycznie dostosowuje siłę silnika, np. zwiększając ją przy bardzo niskich temperaturach. |
L1 — Brama bardzo lekka L2 — Brama bardzo lekka L3 — Brama lekka L4 — Brama średnia L5 — Brama dość ciężka L6 — Brama ciężka L7 — Brama bardzo ciężka L8 — Brama wyjątkowo ciężka |
|
Ustawia długość przejazdu przy częściowym otwarciu. |
L1 — 0,5 m L2 — 1,0 m L3 — 1,5 m L4 — 2,0 m L5 — 2,5 m L6 — 3,0 m L7 — 3,5 m L8 — 4,0 m |
|
L7 — Powiadomienie o konserwacji Ustawia liczbę cykli bramy, po której napęd zasygnalizuje konieczność wykonania konserwacji. |
L1 — Automatycznie (napęd oblicza samodzielnie na podstawie trudności manewrów) L2 — 1000 × L3 — 2000 × L4 — 4000 × L5 — 7000 × L6 — 10000 × L7 — 15000 × L8 — 20000 × |
|
Odtwarza rodzaj maksymalnie 8 ostatnich komunikatów o błędach. |
L1 — Wynik 1. manewru L2 — Wynik 2. manewru L3 — Wynik 3. manewru L4 — Wynik 4. manewru L5 — Wynik 5. manewru L6 — Wynik 6. manewru L7 — Wynik 7. manewru L8 — Wynik 8. manewru |
Automatyzacja dwóch przeciwległych bram przesuwnych za pomocą dwóch napędów NICE Robus RB400
Jeśli potrzebujesz zautomatyzować dwie bramy przesuwne naprzeciwko siebie, napędy Robus umożliwiają podłączenie w trybie jednostki podrzędnej. Zasada działania jest taka, że jeden napęd jest nadrzędny i wydaje polecenia drugiemu, podrzędnemu.. Wszystkie napędy Robus są fabrycznie ustawione jako nadrzędne, dlatego w napędzie podrzędnym należy ustawić ten parametr w programowaniu poziomu I. za pomocą funkcji L8 — jednostka podrzędna.
Ograniczenia dotyczące podłączenia jednostki nadrzędnej i podrzędnej
- Nie można otworzyć bramy napędzanej przez jednostkę podrzędną inaczej niż całkowicie (nie ma możliwości częściowego otwierania).
- Wszystkie urządzenia (fotokomórki, odbiornik, itp.) muszą być podłączone do jednostki nadrzędnej. Do jednostki podrzędnej można podłączyć wyłącznie: lampa ostrzegawcza, wyjście sygnalizacyjne S.C.A., urządzenia do wejścia STOP oraz P.P. (nazywane również STEP-BY-STEP, albo krokowym)), wejścia OPEN oraz CLOSE są ignorowane.
- Jeśli chcesz użyć akumulatora awaryjnego (NICE PS124), każdy napęd musi mieć własny.
- Wszystkie zaprogramowane funkcje jednostki podrzędnej są ignorowane z wyjątkiem funkcji zaprogramowanych w:
| Programowaniu poziomu I. | Programowaniu poziomu II. |
|---|---|
| L4 — Tryb gotowości | L3 — Prędkość silnika |
| L5 — Szczyt | L4 — Wyjście sygnalizacyjne |
| L8 — Jednostka podrzędna | L5 – Moc silnika |
| L8 – Archiwum błędów |
Procedura instalacji dwóch napędów Robus w trybie jednostki podrzędnej
1. Zamontuj bramy i napędy oraz ustaw kierunki otwierania zgodnie z:
2. Podłącz napędy zgodnie ze schematem (należy zachować polaryzację połączenia BlueBUS między napędami):
3. Doprowadź zasilanie elektryczne do obu napędów
4. W jednostce podrzędnej, w programowaniu poziomu II, ustaw parametr L8 – Jednostka podrzędna
5. Przeprowadź fazę rozpoznawania podłączonych urządzeń w jednostce podrzędnej
6. Przeprowadź fazę rozpoznawania podłączonych urządzeń w jednostce nadrzędnej
7. Przeprowadź fazę rozpoznawania długości skrzydła w jednostce nadrzędnej
Podłączanie dodatkowych urządzeń zewnętrznych do napędu
 |
Jeśli do napędu trzeba podłączyć dodatkowe urządzenia wymagające zewnętrznego zasilania (np. oświetlenie sygnalizacyjne, przełącznik kluczykowy, karty magnetyczne itp.), podłącz urządzenie zgodnie z rysunkiem. Napięcie zasilania wynosi od 24 V DC -30% do +50%, przy maksymalnym natężeniu prądu 100 mA. |
Funkcje specjalne napędu
Brama stale otwarta
Jeśli sygnał sterujący na wejściu STEP-BY-STEP (oznaczanym również jako P.P. lub Krokowanie) trwa dłużej niż 2 sekundy, centrala sterująca utrzymuje bramę otwartą tak długo, jak długo trwa sygnał. Funkcja ta jest przydatna w połączeniu z timerem.
Wymuszony ruch
Jeśli któreś z urządzeń zabezpieczających ulegnie awarii lub np. w wiązce fotokomórek pojawi się przeszkoda, której nie można usunąć, i brama nie będzie chciała ruszyć ze względów bezpieczeństwa, można włączyć tryb „Obecność operatora”, na stałe w Programowaniu poziomu II w ustawieniu L2 – Tryb krokowy na wartość L7 – Obecność operatora, lub tymczasowo:
- Wyślij polecenie do bramy (pilotem, przełącznikiem kluczykowym itp.)
- Jeśli wystąpi problem, brama nie ruszy, a lampa sygnalizacyjna prawdopodobnie będzie sygnalizować błąd.
- Dlatego w ciągu 3 sekund od poprzedniego polecenia wyślij je ponownie i przytrzymaj.
- Brama będzie się poruszać, dopóki przytrzymujesz przycisk; po jego zwolnieniu zatrzyma się.
Komunikat o konieczności konserwacji
W Programowaniu poziomu II w punkcie L7 – Przypomnienie o konserwacji ustawia się liczbę cykli, po których napęd ma sygnalizować konieczność konserwacji (przeglądu). Napęd sygnalizuje to za pomocą lampy sygnalizacyjnej (lub na wyjściu S.C.A., jeśli ustawiono to w Programowaniu poziomu II w punkcie L4 – Wskaźnik wyjściowy poziom L7 – Konserwacja) w następujący sposób:
| Liczba cykli | Sygnalizacja lampą | Sygnalizacja wskaźnikiem wyjściowym S.C.A. |
|---|---|---|
| poniżej 80% limitu | Normalna praca, miganie w odstępach półsekundowych. | Świeci przez 2 sekundy po rozpoczęciu otwierania. |
| 80–100% limitu | Świeci przez 2 s od rozpoczęcia manewru, a następnie działa normalnie. | Miga podczas manewru. |
| powyżej 100% limitu | Świeci przez 2 s od rozpoczęcia manewru, następnie działa normalnie, a po zakończeniu manewru świeci przez kolejne 2 s. | Miga bez przerwy. |
Informacje o kasowaniu komunikatu serwisowego i sprawdzaniu aktualnej liczby wykonanych cykli w stosunku do limitu znajdują się w rozdziale 7.4.3 instrukcji.
Rozwiązywanie problemów z napędem
Jeśli coś jest dla Ciebie niezrozumiałe lub masz inny problem, śmiało skontaktuj się z naszą pomocą techniczną w sprawie napędów NICE.
W zależności od rodzaju problemu
Podczas montażu (lub w przypadku awarii napędu) mogą wystąpić następujące problemy:
|
Problem |
Możliwe rozwiązanie |
|---|---|
|
Brama nie reaguje na polecenie z pilota, a dioda LED na pilocie nie świeci się. |
Sprawdź, czy baterie pilota do napędu są sprawne; jeśli nie, wymień je. Instrukcję znajdziesz w podręczniku konkretnego sterownika. |
|
Brama nie reaguje na polecenie z pilota, ale dioda LED na pilocie się świeci. |
Sprawdź, czy pilot został zapisany w pamięci odbiornika działa prawidłowo lub spróbuj pilot zapisać ponownie. |
|
Brama nie rusza, a dioda LED BlueBUS nie miga.
|
Sprawdź, czy napęd jest zasilany napięciem 230 V. Jeśli tak, sprawdź oba bezpieczniki i w razie potrzeby wymień je na nowe o takich samych parametrach. |
|
Brama nie rusza, a lampa sygnalizacyjna nie miga. |
Sprawdź, czy napęd w ogóle zarejestrował polecenie. Po wysłaniu polecenia pilotem powinna dioda LED BlueBUS mignąć dwa razy szybko. Jeśli polecenie wysyła inne urządzenie przez wejście STEP-BY-STEP (P.P.), powinna zaświecić się odpowiednia dioda LED STEP-BY-STEP. |
|
Brama nie rusza, a lampa sygnalizacyjna miga kilka razy. |
Policz liczbę mignięć i sprawdź Diagnostyka za pomocą sygnałów świetlnych lampy. |
|
Brama rusza, ale natychmiast się zatrzymuje i zaczyna poruszać się w przeciwnym kierunku. |
Zaprogramowana siła silnika jest prawdopodobnie zbyt mała dla Twojej bramy. Sprawdź, czy żadna przeszkoda nie blokuje ruchu bramy i w razie potrzeby zwiększ siłę napędu lub włącz funkcję Początkowy impuls. |
|
Brama rusza, ale lampa sygnalizacyjna nie działa. |
Sprawdź, czy podczas ruchu bramy na wyjściu FLASH występuje napięcie (jego wartość nie ma znaczenia, ok. 10–30 V DC). Jeśli na wyjściu jest napięcie, problem dotyczy lampy sygnalizacyjnej, spróbuj wymienić ją na podobną i sprawdź, czy działa. Jeśli na wyjściu nie ma napięcia, wyjście FLASH może być przeciążone. Sprawdź, czy nie doszło do zwarcia w okablowaniu. |
|
Brama rusza, ale wyjście S.C.A. nie działa. |
Sprawdź rodzaj funkcji zaprogramowanej dla wyjścia S.C.A. Jeśli wyjście ma migać, sprawdź, czy występuje na nim napięcie (około 24 V DC). Jeśli na wyjściu jest napięcie, problem dotyczy żarówki. Spróbuj wymienić ją na podobną i sprawdź, czy działa. Jeśli na wyjściu nie ma napięcia, wyjście S.C.A. może być przeciążone. Sprawdź, czy nie doszło do zwarcia w okablowaniu. |
Diagnostyka za pomocą sygnałów świetlnych lampy
Podczas ruchu bramy lampa sygnalizacyjna miga regularnie co sekundę. W razie problemu lampa sygnalizacyjna zgłasza błąd, migając dwukrotnie w szybkich, następujących po sobie seriach.
|
Seria mignięć |
Błąd |
Rozwiązanie |
|---|---|---|
|
1 mignięcie 1 sekunda przerwy 1 mignięcie |
Błąd BlueBUS
|
Urządzenia podłączone do wejścia BlueBUS nie odpowiadają urządzeniom wykrytym podczas procedury wykrywania urządzeń. Powtórz procedurę. Jeśli to nie pomoże, spróbuj jeszcze raz. W przeciwnym razie znajdź wadliwe urządzenie metodą eliminacji i wymień je (kup nowe, złóż reklamację lub oddaj do naprawy). |
|
2 mignięcia 1 sekunda przerwy 2 mignięcia |
Zadziałanie fotokomórki |
Zadziałały fotokomórki, co jest normalne, gdy podczas zamykania bramy ich wiązka zostanie przerwana. Jeśli wiązka nie została przerwana, fotokomórki mogą być zabrudzone, oślepione światłem lub uszkodzone. |
|
3 mignięcia 1 sekunda przerwy 3 mignięcia |
Zadziałanie ogranicznika siły silnika
|
Podczas ruchu bramy wykryto zwiększone tarcie – być może brama jest źle wyregulowana. Spróbuj poruszyć ją ręcznie i wyregulować. Zazwyczaj pomaga też zwiększenie siły silnika, ewentualnie włączenie funkcji Początkowy impuls. Innym problemem może być dolny ogranicznik ustawiony zbyt wysoko. |
|
4 mignięcia 1 sekunda przerwy 4 mignięcia |
Aktywacja wejścia STOP
|
Do wejścia STOPwysłano polecenie. Jeśli jest to niepożądane działanie, sprawdź podłączone do niego urządzenia. |
|
5 mignięć 1 sekunda przerwy 5 mignięć |
Wewnętrzny błąd centrali sterującej |
Odczekaj 30 sekund i ponów próbę. Jeśli problem nadal występuje, spróbuj zresetować. W przeciwnym razie prawdopodobnie konieczna będzie naprawa lub wymiana centrali sterującej. |
|
6 mignięć 1 sekunda przerwy 6 mignięć |
Osiągnięto godzinny limit manewrów. |
Odczekaj kilka minut, aż ogranicznik cykli spadnie poniżej wartości granicznej. |
|
7 mignięć 1 sekunda przerwy 7 mignięć |
Wewnętrzny błąd obwodów elektronicznych. |
Odłącz cały napęd na kilka sekund i spróbuj ponownie. Jeśli problem nadal występuje, spróbuj zresetować. W przeciwnym razie prawdopodobnie konieczna będzie naprawa lub wymiana centrali sterującej. |
|
8 mignięć 1 sekunda przerwy 8 mignięć |
Aktywne stałe polecenie.
|
Do napędu jest stale wysyłane polecenie – sprawdź podłączone urządzenia do wejścia OPEN. Prawdopodobnie chodzi o podłączony programator czasowy.
|
Diagnostyka za pomocą migania diod LED
Na centrali sterującej RBA3R10 napędu NICE Robus RB400 znajdują się dwa zestawy diod LED, z których każdy przez miganie lub świecenie sygnalizuje prawidłowe działanie centrali sterującej albo błędy, zgodnie z poniższymi tabelami.
Poziome diody LED BLUEBUS, STOP, PP, OPEN, CLOSE
|
Sygnalizacja |
Stan |
Rozwiązanie |
|---|---|---|
|
Dioda LED BlueBUS |
||
|
Nie świeci |
Błąd
|
Sprawdź podłączenie do sieci elektrycznej, a jeśli jest prawidłowe, sprawdź bezpieczniki F1 i F2 i w razie potrzeby wymień je na nowe o takich samych parametrach. |
|
Świeci |
Poważny błąd
|
Spróbuj odłączyć centralę sterującą, ewentualnie wszystkie wejścia. Jeśli to nie pomoże, zresetuj centralę. Jeśli nadal nie pomoże, prawdopodobnie konieczna będzie jej wymiana. |
|
Miganie w odstępach jednosekundowych |
Wszystko w porządku |
Prawidłowe działanie centrali sterującej. |
|
2 szybkie mignięcia |
Zmienił się stan na wejściach |
Prawidłowe działanie – zmienił się stan na wejściu KROK PO KROKU, STOP, OPEN, CLOSE, zostały aktywowane fotokomórki, lub napęd otrzymał polecenie z pilota zdalnego sterowania. |
|
Serie mignięć oddzielone jednosekundową przerwą |
Więcej możliwości |
Liczba mignięć w serii odpowiada diagnostyce błędów sygnalizowanej przez lampę ostrzegawczą. |
|
Dioda LED STOP (Zatrzymaj) |
||
|
Nie świeci |
Wejście STOP zostało aktywowane |
Sprawdź urządzenia podłączone do wejścia STOP. |
|
Świeci |
Wszystko w porządku |
Wejście STOP nie jest aktywne. |
|
Dioda LED STEP-BY-STEP (oznaczana również jako P.P., tryb krokowy) |
||
|
Nie świeci |
Wszystko w porządku |
Wejście STEP-BY-STEP nie jest aktywne. |
|
Świeci |
Wejście STEP-BY-STEP zostało aktywowane |
Prawidłowe działanie centrali sterującej, jeśli aktywne urządzenie było podłączone do wejścia STEP-BY-STEP. |
|
Dioda LED OPEN (Otwórz) |
||
|
Nie świeci |
Wszystko w porządku |
Wejście OPEN nie jest aktywne.
|
|
Świeci |
Wejście OPEN zostało aktywowane |
Prawidłowe działanie centrali sterującej, jeśli aktywne urządzenie było podłączone do wejścia OPEN. |
|
Dioda LED CLOSE (Zamknij) |
||
|
Nie świeci |
Wszystko w porządku |
Wejście CLOSE nie jest aktywne.
|
|
Świeci |
Wejście CLOSE zostało aktywowane |
Prawidłowe działanie centrali sterującej, jeśli aktywne urządzenie było podłączone do wejścia CLOSE. |
Pionowe diody LED L1–L8
|
Sygnalizacja |
Rozwiązanie |
|---|---|
|
Dioda LED 1 |
|
|
Nie świeci |
Podczas normalnej pracy oznacza, że funkcja Automatyczne zamykanie nie jest włączona. |
|
Świeci |
Podczas normalnej pracy oznacza, że funkcja Automatyczne zamykanie jest włączona. |
|
Miga |
|
|
Dioda LED 2 |
|
|
Nie świeci |
Podczas normalnej pracy oznacza, że funkcja Zamknij po przerwaniu wiązki fotokomórek nie jest włączona. |
|
Świeci |
Podczas normalnej pracy oznacza, że funkcja Zamknij po przerwaniu wiązki fotokomórek jest włączona. |
|
Miga |
|
|
Dioda LED 3 |
|
|
Nie świeci |
Podczas normalnej pracy oznacza, że funkcja Zawsze zamykaj nie jest włączona. |
|
Świeci |
Podczas normalnej pracy wskazuje, że funkcja Zawsze zamknij jest włączona. |
|
Miga |
|
|
Dioda LED 4 |
|
|
Nie świeci |
Podczas normalnej pracy wskazuje, że funkcja trybu czuwania nie jest włączona. |
|
Świeci |
Podczas normalnej pracy wskazuje, że funkcja trybu czuwania jest włączona. |
|
Miga |
|
|
Dioda LED 5 |
|
|
Nie świeci |
Podczas normalnej pracy wskazuje, że funkcja Szczyt nie jest włączona. |
|
Świeci |
Podczas normalnej pracy wskazuje, że funkcja Szczyt jest włączona. |
|
Miga |
Trwa programowanie funkcji. |
|
Dioda LED 6 |
|
|
Nie świeci |
Podczas normalnej pracy wskazuje, że funkcja Wstępne miganie nie jest włączona. |
|
Świeci |
Podczas normalnej pracy wskazuje, że funkcja Wstępne miganie jest włączona. |
|
Miga |
Trwa programowanie funkcji. |
|
Dioda LED 7 |
|
|
Nie świeci |
Podczas normalnej pracy wskazuje, że funkcja Zamknij oznacza częściowe otwarcie nie jest włączona. |
|
Świeci |
Podczas normalnej pracy wskazuje, że funkcja Zamknij oznacza częściowe otwarcie jest włączona. |
|
Miga |
Trwa programowanie funkcji. |
|
Dioda LED 8 |
|
|
Nie świeci |
Podczas normalnej pracy wskazuje, że funkcja Jednostka podrzędna nie jest włączona. |
|
Świeci |
Podczas normalnej pracy wskazuje, że funkcja Jednostka podrzędna jest włączona. |
|
Miga |
Trwa programowanie funkcji. |
Montaż akumulatora awaryjnego do napędu NICE Robus 400
Akumulator awaryjny NICE PS124 nie wchodzi w skład standardowego wyposażenia napędu, ale można go zamówić dodatkowo. Jest wykorzystywany w przypadku awarii zasilania, gdy napęd bramy będzie z niego zasilany. Akumulator jest stale ładowany z sieci elektrycznej.
| 1. Podważ plastikową zaślepkę gniazda akumulatora | 2. Podłącz akumulator do gniazda i umieść go obok centrali sterującej |
|---|---|
 |
 |
Ręczne odblokowanie napędu NICE Robus RB400
 |
W przypadku awarii zasilania nie będzie można sterować bramą za pomocą pilota. Dlatego można odblokować napęd za pomocą klucza odblokowującego i przesuwać bramę ręcznie: |
| 1. Odsuń osłonę zamka odblokowującego | 2. Włóż klucz odblokowujący i obróć go zgodnie z ruchem wskazówek zegara |
|---|---|
 |
 |
| 3. Wyciągnij dźwignię odblokowującą | 4. Bramę można przesuwać ręcznie |
 |
 |
Dane techniczne napędu NICE Robus RB400
| Model | NICE Robus RB400 |
|---|---|
| Opis typu | Elektromechaniczny motoreduktor do automatycznej obsługi bram przesuwnych w obiektach prywatnych. Dostarczany w komplecie z centralą sterującą NICE RBA3R10, ale bez odbiornika radiowego. |
| Koło zębate | Liczba zębów: 15 Moduł zęba: 4 Podziałka: 12,6mm Średnica podziałowa: 60mm |
| Moment obrotowy [Siła] |
12Nm [400N] – niezbędna do ruszenia skrzydła |
| Moment nominalny [Siła nominalna] |
6Nm [200N] – niezbędna do utrzymania skrzydła w ruchu |
| Prędkość | 0,34 m/s |
| Prędkość nominalna | 0,18 m/s |
| Limit kolejnych cykli | 100 cykli/dzień (centrala ograniczy ich liczbę w oparciu o ograniczenia, patrz Dobór napędu) |
| Limit pracy | 10 minut (centrala ograniczy czas w oparciu o ograniczenia, patrz Dobór napędu) |
| Żywotność | od 250 000 do 20 000 cykli, w zależności od masy i długości skrzydła, a także od ustawień napędu |
| Zasilanie | 230V (+10% -15%) 50/60Hz |
|
Pobór mocy |
250W [1,1A] |
| Klasa izolacji | 1 – wymagane uziemienie |
| Zasilanie awaryjne | możliwość dokupienia i zamontowania akumulator awaryjny NICE PS124 |
| Wyjście na lampę ostrzegawczą | dla dwóch lamp 12V z żarówką 21W (np. NICE Lucy LUCYB, NICE Moonlight MLBT) |
| Wyjście sygnalizacyjne (S.C.A.) | dla jednej żarówki 21V, maks. 4W (napięcie wyjściowe +50% -30%); może sterować małym przekaźnikiem |
| Wyjście BlueBUS | jedno wyjście dla maks. 15 urządzeń BlueBUS |
| Wejście STOP | dla styków normalnie otwartych, normalnie zamkniętych oraz urządzeń o stałej rezystancji 8,2KΩ |
| Wejście STEP-BY-STEP (P.P., sterowanie krokowe) | normalnie otwarte (zwarcie wywołuje polecenie „Sterowanie krokowe") |
| Wejście OPEN | normalnie otwarte (zwarcie wywołuje polecenie „Otwórz") |
| Wejście CLOSE | normalnie otwarte (zwarcie wywołuje polecenie „Zamknij") |
| Odbiornik radiowy | bez odbiornika, złącze „SM” do odbiorników NICE SMXI, NICE OXI itp. |
| Wejście antenowe | 52Ω dla kabla koncentrycznego RG-58 (lub podobnego) |
| Funkcje programowania | 8 funkcji włączania/wyłączania (Programowanie poziomu I.) 8 funkcji z możliwością ustawienia (Programowanie poziomu II.) |
| Funkcje autodiagnostyki |
ocena długości skrzydła (obliczanie odległości przy ruszaniu i zatrzymywaniu, obliczanie punktu częściowego otwarcia) |
| Temperatura pracy | od -20°C do +50°C |
| Zastosowanie w środowisku słonym, kwaśnym i potencjalnie wybuchowym | nie |
| Klasa ochrony | IP44 |
| Wymiary | 195×330×277 (szer.×gł.×wys.) |
| Masa | 8kg |
Jak zamówić ten towar?
Wybierz najwygodniejszy sposób:
- zamówienie w sklepie internetowym: użyj przycisku kup, aby dodać towar do koszyka sklepu (przycisk kup znajdziesz tutaj w tabeli wariantów produktu).
- zamówienie przez e-mail: zamów pod adresem [email protected]
