NICE TOO TOO3000 – samodzielny napęd do jednego skrzydła 3 m/300 kg
| Dostępność produktu: | dostępny w magazynie | Towar standardowo wysyłamy w ciągu 24 godzin. |
|---|
dostępny w magazynie
627,04 zł z VAT
| Masa |
|---|
| 6,00 kg |
Opis produktu NICE TOO TOO3000 – samodzielny napęd do jednego skrzydła 3 m/300 kg
NICE TOO3000 to samodzielny elektromechaniczny napęd do jednego skrzydła bramy rozwieranej do 3 m i do 300 kg. Silnik jest 230 V AC; nie jest to wariant 24 V. Jest samohamowny a w razie przerwy w zasilaniu można go odblokować kluczem. Centrala sterująca i zabezpieczenia dobiera się do całej bramy.
| Szybka nawigacja | |
|---|---|
| Wybór | Centrala sterująca |
| Zestawy | Montaż |
| Wymiar C | Podłączenie |
| Test | Akcesoria |
| Odblokowanie | Konserwacja |
| Parametry | Instrukcja |
| Akcesoria – zaciski i biegunowość | Instrukcja PDF |
Kiedy wybrać ten napęd
Limity 3 m i 300 kg dotyczą jednego skrzydła, ale same nie przesądzają o przydatności napędu. Znaczenie mają również opory ruchu, położenie zawiasu, wypełnienie, wiatr i geometria montażu.
Producent podaje dla wariantu 230 V maksymalnie 24 cykle na godzinę. Przy częstszym użytkowaniu należy ocenić całą bramę i sprawdzić, czy nadaje się do danego trybu pracy.
Centrala sterująca do silnika 230 V
Aktualnie MC800 z płytą MCA5R30 steruje jednym lub dwoma silnikami. MC200 to aktualny wybór do jednego silnika. Dlatego do bramy dwuskrzydłowej należy użyć odpowiedniej centrali do dwóch silników. W naszych aktualnych zestawach TOO3000 znajduje się MC800; przed podłączeniem zawsze sprawdź skład konkretnego zestawu.
W istniejącej instalacji ze starszą centralą A60, A400, A6 lub A6F należy korzystać z instrukcji faktycznie zamontowanej płyty. Aktualnym zamiennikiem tych central jest MC800. Jej instrukcja dotyczy MC800/MCA5R30. Napięcie silnika, zasilanie sieciowe centrali oraz wyjście niskonapięciowe akcesoriów to różne obwody.
Ilustracja przedstawia podstawowe elementy silnika i wsporników. Przed montażem sprawdź zawartość dostarczonego opakowania. Centralę sterującą i urządzenia zabezpieczające dobiera się osobno lub zgodnie z wyposażeniem kompletnego zestawu.

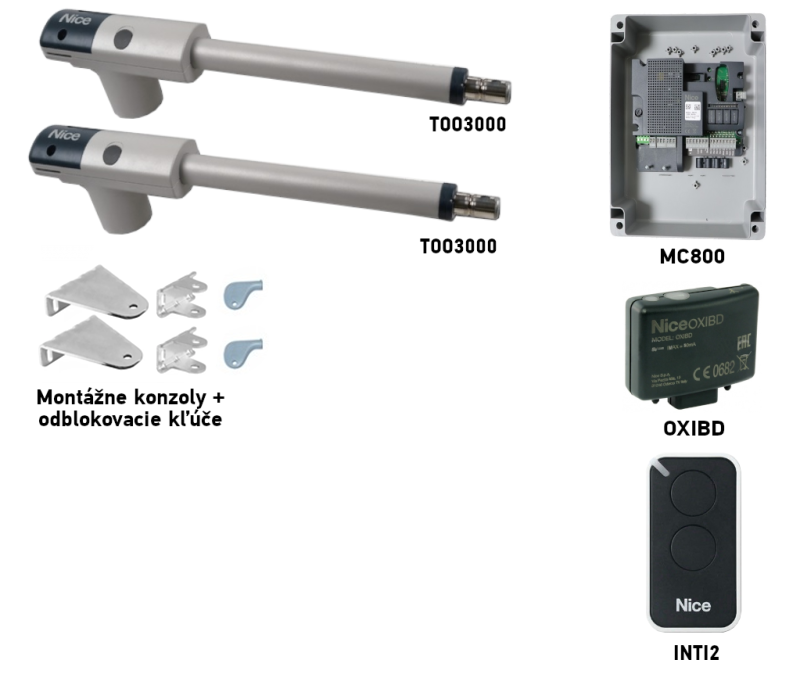

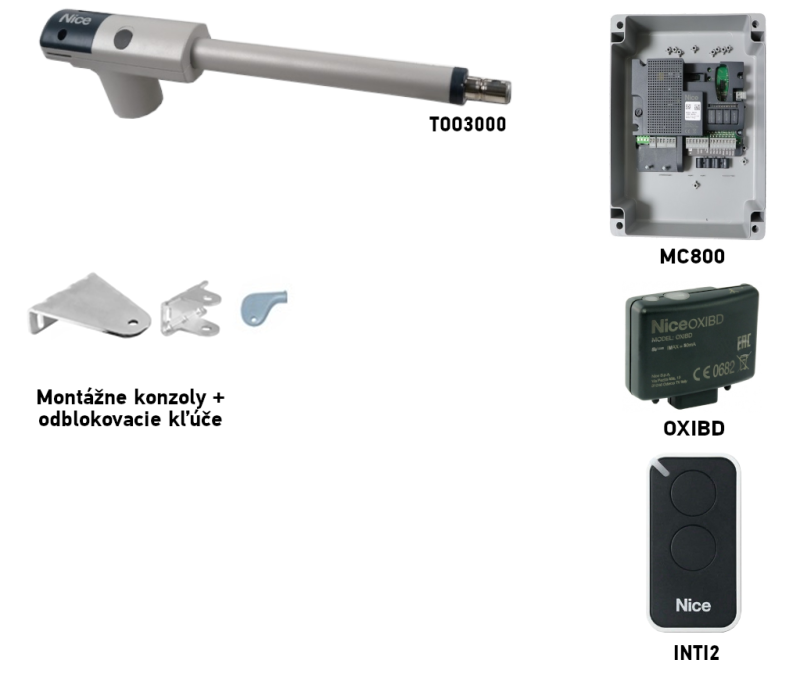

Zestawy do jednego lub dwóch skrzydeł
Pojedynczy silnik jest przeznaczony do jednego skrzydła. Do bramy dwuskrzydłowej potrzebne są dwa napędy. Po bokach porównaj zestawy 230 V z centralą MC800 i różnym wyposażeniem; pośrodku znajduje się osobny alternatywny silnik 24 V.
| Zestawy do 1 skrzydła | Zestawy do 2 skrzydeł |
|---|---|
NICE TOO3000
Centrala MC800, Zestaw podstawowy Z fotokomórkami Z akcesoriami | NICE TOO3000
Centrala MC800, Zestaw podstawowy Z fotokomórkami Z akcesoriami |
Limity długości i masy ocenia się osobno dla każdego skrzydła, łącznie z geometrią montażu. Przed użyciem zestaw podstawowy należy uzupełnić o niezbędne elementy bezpieczeństwa; ich dobór i podłączenie opisano w sekcji kompatybilne akcesoria.
Montaż wsporników i geometria skrzydła
Przed zakotwieniem należy określić położenie zawiasu, tylnego i przedniego wspornika oraz wymagany kąt otwarcia. Wymiary A/B na rysunku określają przebieg ruchu i działające siły. Słupek i kotwienie muszą wytrzymać obciążenie; przy innym położeniu zawiasu lub wymiarze słupka należy zmodyfikować wsporniki albo dobrać odpowiednie przedłużane wsporniki, tak aby zachować wymaganą geometrię. Sam wymiar profilu tego nie gwarantuje.
| Kąt otwarcia | A | B |
|---|---|---|
| 90° | 95 mm | 270 mm |
| 90° | 195 mm | 200 mm |
| 110° | 150 mm | 150 mm |
Informacje o konkretnym modelu znajdziesz w wymiary wsporników kotwiących TOO3000. Przy otwieraniu na zewnątrz zwykle potrzebne jest inne lub przedłużane mocowanie; monter musi ponownie sprawdzić wymiary A, B, C oraz swobodny ruch na całej drodze.
Wymiar C przy zamkniętej bramie
Przy zamkniętym skrzydle zmierz odległość C < 1 100 mm. Wartość musi być mniejsza od podanej granicy; nie może być jej równa ani jej przekraczać. Należy również zachować wybraną kombinację A/B.
Tylny wspornik przymocuj do konstrukcji nośnej, silnik odblokuj, wysuń tłoczysko i najpierw przymierz przedni wspornik. Po wypoziomowaniu silnika sprawdź cały ruch ręczny. Dopiero potem ostatecznie zabezpiecz wsporniki. W położeniu otwartym i zamkniętym muszą być mechaniczne ograniczniki bramy; koniec skoku tłoczyska ich nie zastępuje.
Podłączenie silnika 230 V
Podłączenie wykonuje wykwalifikowany technik przy odłączonym zasilaniu. Kabel należy poprowadzić przez dławik i uchwyt; przewód ochronny PE podłączyć do silnika zgodnie z rysunkiem. Przewody silnika i odpowiedni kondensator należy podłączyć zgodnie z oznaczeniami zacisków konkretnej płyty oraz tabliczką znamionową podzespołu. W przypadku MC800/MCA5R30 jeden silnik podłącza się do M2; przy dwóch silnikach M1/M2 przypisuje się zgodnie z kolejnością ruchu. Fotokomórek niskonapięciowych nie podłącza się do zacisków silnika.
Informacje o MC800/MCA5R30 znajdziesz w podłączenie silników M1/M2 oraz okablowanie centrali sterującej.
Test przed pierwszym użyciem
Sprawdź swobodny ruch ręczny, solidność mocowań, oba ograniczniki i prawidłowy kierunek pracy silnika. Zgodnie z zaleceniami NICE odblokowany napęd powinien umożliwiać ręczne przesuwanie skrzydła w obu kierunkach siłą nieprzekraczającą 390 N. Następnie, zgodnie z instrukcją zamontowanej centrali, przetestuj fotokomórki, STOP, polecenia oraz reakcję na przeszkodę. W przypadku zestawu z MC800 producent wymaga również listwy bezpieczeństwa; same fotokomórki ich nie zastępują. Sam silnik nie obsługuje programowania radia ani uczenia drogi ruchu; informacje o MC800 znajdziesz w sterowanie radiowe oraz programowanie ruchu skrzydeł.
Jeśli zamontowana centrala ma regulator siły Force-F, nie ustawiaj go na 100% bez szczególnego powodu. Jeśli około 75% nie wystarcza, skontaktuj się z pomocą techniczną. W aktualnej wersji MC800/MCA5R30 siłę ustawia się zgodnie z instrukcją tej płyty; nie stosuj w niej procedury z trymerem. Ustawienie siły nie zastępuje pomiaru i sprawdzenia bezpieczeństwa całej bramy.
Podłączenie akcesoriów w MC800 z płytą MCA5R30
Poniższy schemat podłączenia dotyczy MC800/MCA5R30 w zestawach z tą centralą. Akcesoria podłącza się do zacisków centrali, a nie samego silnika. W przypadku innej centrali sterującej użyj właściwego dla niej schematu. Przed rozpoczęciem prac odłącz zasilanie sieciowe.
| Akcesoria | Zaciski, zasilanie i polaryzacja |
|---|---|
Zasilanie pomocnicze | W MCA5R30 zacisk 3 = 0 V (−) a zacisk 4 = +24 V DC oraz wspólny punkt wejść. Łączny limit prądu dla zasilanych akcesoriów wynosi 200 mA; sprawdź pobór prądu i dopuszczalne napięcie każdego produktu. |
Fotokomórki przekaźnikowe EPM | Przy wyłączonym trybie Standby i bez testu fotokomórek zasil nadajnik TX i odbiornik RX z zacisku 4 (+24 V DC) a zacisku 3 (−). Styk bezpotencjałowy C–NC odbiornika podłącz między 4 (wspólny) a odpowiednim wejściem 8/PHOTO, 9/PHOTO1 lub 10/PHOTO2. Styk nie ma biegunów +/−. Wejścia AUX muszą być ustawione w trybie przekaźnikowych fotokomórek; w trybie wyłączników krańcowych mają inne znaczenie. |
EPM przy włączonym trybie Standby | Zgodnie ze schematem MCA5R30 zasilaj nadajnik TX i odbiornik RX między zaciskiem 4 (+24 V DC) a zaciskiem 5 (OutSTB, przełączana linia powrotna). W fotokomórkach EPM 1 = +, 2 = linia powrotna. OutSTB ma parametry 24 V, maks. 4 W i wyłącza się w trybie Standby; nie używaj zacisku 5 jako stałego minusa. Styk C–NC odbiornika RX podłącza się między zaciskiem 4 a odpowiednim wejściem PHOTO. |
EPM z fototestem | Zgodnie ze schematem fototestu podłącz TX 1 → 4 (+24 V DC), TX 2 → 5 (OutSTB). Odbiornik jest zasilany na stałe: RX 1 → 4 (+), RX 2 → 3 (−). Styk C–NC odbiornika RX pozostaje podłączony między zaciskiem 4 a odpowiednim wejściem PHOTO. Nie przeciążaj OutSTB ani nie używaj go jednocześnie do zasilania innego odbiornika; po podłączeniu przeprowadź procedurę uczenia i sprawdź działanie funkcji bezpieczeństwa. |
Fotokomórki BlueBUS | Kompatybilne EPMB podłącz dwuprzewodowo do zacisków 6 i 7 BlueBUS. + i − nie są rozróżniane. Ustaw adres i po dodaniu lub odłączeniu elementu uruchom procedurę rozpoznawania urządzeń. |
STOP i styki sterujące | Wejście bezpotencjałowe 12/STOP przyjmuje sygnał z podłączonego elementu NO, NC lub 8,2 kΩ; stan jest rozpoznawany podczas uczenia. 13/SbS, 14/OPEN i 15/CLOSE wykorzystują styk NO względem zacisku 4 (wspólny). Takie styki nie mają biegunów +/−; nie doprowadzaj do wejść obcego napięcia. Dotyczy to również przekaźnika przełącznika kluczowego lub zewnętrznego odbiornika. |
Lampa sygnalizacyjna ELAC | NICE ELAC podłącz do wyjścia FLASH przeznaczonego do lampy z własnym miganiem: przełączane 120/250 V AC, maks. 21 W. Jest to wyjście sieciowe; nie ma biegunów +/−. Nie wolno go mylić z zaciskami akcesoriów 24 V. |
Elektrozamek | Zaciski 1–2 / EL: 12 V AC, maks. 15 VA. Wyjście prądu przemiennego nie ma biegunów +/−; sprawdź parametry zamka. |
Odbiornik radiowy | OXIBD montuje się w złączu SM; nie używaj do tego zacisków zasilania 3/4 ani BlueBUS. Antenę podłącza się zgodnie z instrukcją odbiornika, a nie według oznaczeń zacisków silnika. |
Jeśli wejścia AUX 8–11 są używane do wyłączników krańcowych, ich funkcja różni się od funkcji wejść PHOTO. Po zmianie fotokomórek lub okablowania powtórz odpowiednią procedurę uczenia i sprawdź zatrzymywanie oraz reakcję bramy. Szczegółowa procedura znajduje się w instrukcji centrali MC800.
Przekaźnikowe fotokomórki w trybie Standby
Przekaźnikowe fotokomórki z fototestem
Kompatybilne akcesoria
Akcesoria podłącza się do wybranej centrali sterującej, a nie bezpośrednio do korpusu napędu. Dobór fotokomórek, odbiornika radiowego, lampy sygnalizacyjnej i zamka zależy od wyjść i złączy faktycznie zamontowanej płyty.
| Co | Dlaczego | Typ |
|---|---|---|
| Centrala sterująca | Steruje jednym lub dwoma silnikami 230 V. Wybierz ją odpowiednio do liczby skrzydeł i wyposażenia bramy. | MC800/MCA5R30 do jednego lub dwóch silników; MC200 do jednego silnika. |
| Lampa sygnalizacyjna | Miganiem ostrzega o ruchu bramy. Zasilanie dobierz do wyjścia zamontowanej centrali. | ELAC do wyjścia FLASH 230 V centrali MC800; w przypadku MC200 sprawdź jej wyjście i dopuszczalną moc. |
| Fotokomórki | Zabezpieczają obszar bramy. MC800/MCA5R30 obsługuje styk przekaźnikowy oraz BlueBUS, MC200 ma wejście przekaźnikowe PHOTO; sposób zasilania, adresowania i reakcję określ na podstawie wybranej płyty. Typy po prawej stronie to alternatywne rozwiązania w zależności od sposobu podłączenia. |
|
| Krawędzie bezpieczeństwa | W zestawie z MC800 są wymagane oprócz fotokomórek. Typ krawędzi i sposób podłączenia należy dobrać do wejścia STOP zamontowanej centrali. | Czujniki przeszkód naciskowych; w przypadku MC800/MCA5R30 zobacz podłączenie STOP. |
| Nadajnik | Sterowanie zdalne. Wybierz kodowanie odpowiednie do faktycznie zamontowanego odbiornika radiowego; sama zgodność częstotliwości nie wystarczy. W przypadku MC800 zobacz odbiornik i piloty. | |
| Odbiornik | Odbiornik radiowy i pozostałe interfejsy dobiera się do konkretnej centrali. Moduł wtykowy SM jest używany z MC800; w przypadku MC200 sprawdź jego własny odbiornik radiowy i możliwości podłączenia. |
|
| Antena | Zwiększa zasięg odbiornika; możliwość podłączenia zależy od zamontowanego modułu radiowego. | |
| Klawiatura | Dostęp za pomocą kodu. EDSWG wymaga odpowiedniego odbiornika radiowego; BlueBUS EDSB jest przeznaczony do MC800 z tym interfejsem, a nie automatycznie do MC200. | |
| Przełącznik kluczykowy | Sterowanie kluczem z wyznaczonego miejsca; styk podłącz do odpowiedniego wejścia sterującego centrali. | |
| Czytniki kart | Dostęp za pomocą karty lub breloka. ETPB korzysta z BlueBUS MC800; nie podłączaj tego typu bezpośrednio do MC200. |
|
| Elektrozamki | Zamek pomaga utrzymać skrzydło w pozycji zamkniętej, zwłaszcza w przypadku dłuższego skrzydła. PLA10/PLA11 są opcjonalne; zasilanie i czas działania należy sprawdzić zgodnie z centralą sterującą i konkretną bramą. W przypadku MC800 zobacz wyjście EL. |
|
Ręczne odblokowanie w przypadku awarii zasilania
Otwórz gumową zaślepkę, włóż dołączony klucz i obróć go o 90° zgodnie z ruchem wskazówek zegara. Następnie bramę można przesunąć ręcznie. Aby ponownie zablokować bramę, ustaw skrzydło mniej więcej w połowie otwarcia i obróć klucz o 90° w kierunku przeciwnym do ruchu wskazówek zegara. Przed uruchomieniem napędu sprawdź, czy brama jest zablokowana.
Konserwacja i bezpieczeństwo
Najpóźniej po sześciu miesiącach od uruchomienia należy zlecić kontrolę napędu i bramy. Przy odłączonym zasilaniu technik sprawdzi wsporniki, śruby, korozję, ruchome części, ograniczniki i urządzenia zabezpieczające, a następnie przeprowadzi próbę działania. W przypadku uszkodzenia lub nietypowego oporu nie używaj bramy.
Dane techniczne napędu
| Parametr | Wartość |
|---|---|
| Model napędu | TOO3000 |
| Napięcie zasilania napędu | 230 V AC / 50 Hz |
| Maksymalna długość jednego skrzydła | 3 m |
| Maksymalna masa jednego skrzydła | 300 kg |
| Moc znamionowa / maksymalna | 250 / 340 W |
| Prąd znamionowy / maksymalny | 1,1 / 1,5 A |
| Siła znamionowa / maksymalna | 300 / 2 000 N |
| Prędkość przesuwu | 0,016 m/s |
| Skok tłoka | 400 mm |
| Limit pracy | 24 cykle/h |
| Stopień ochrony | IP54 |
| Temperatura pracy | −20 do +50 °C |
| Masa samego napędu | 6 kg |

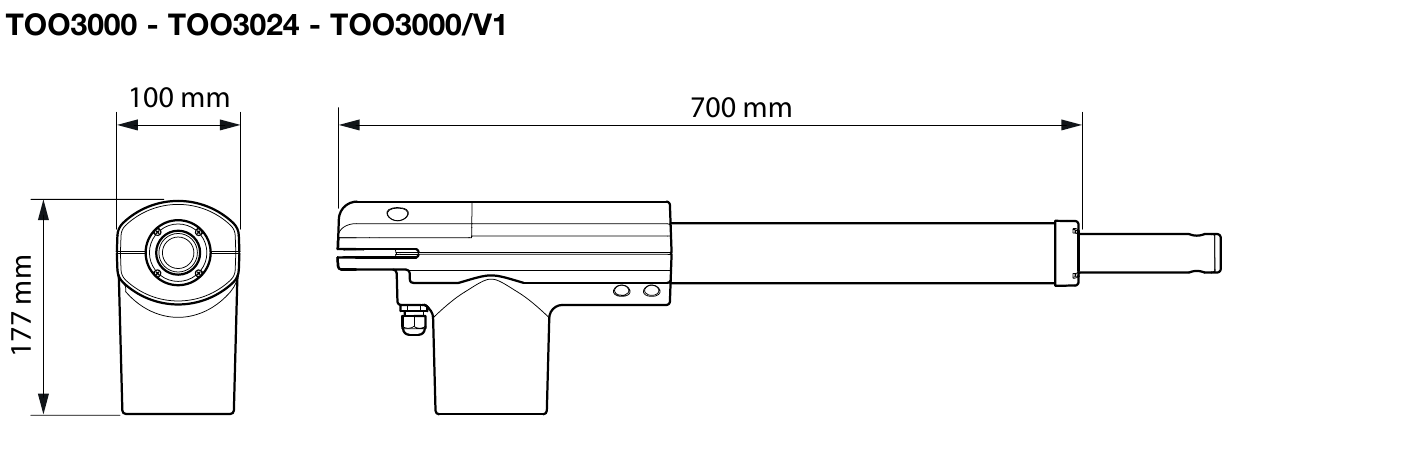

| Wymiary napędu | 700 × 100 × 177 mm |
Wartości 340 W i 2 000 N są maksymalne, a nie znamionowe. Masa 6 kg dotyczy samego napędu; masa dostarczanego opakowania może być inna.
