NICE TOO TOO4500 – samodzielny napęd do jednego skrzydła o długości 4,5 m i masie 250 kg
| Dostępność produktu: | do 3 dni | Towar standardowo wysyłamy w ciągu 3 dni. |
|---|
do 3 dni
909,99 zł z VAT
| Masa |
|---|
| 6,00 kg |
Opis produktu NICE TOO TOO4500 – samodzielny napęd do jednego skrzydła o długości 4,5 m i masie 250 kg
NICE TOO4500 to samodzielny napęd elektromechaniczny napęd jednego skrzydła bramy rozwiernej do 4,5 m i do 250 kg. Silnik ma 230 V AC; nie jest to wariant 24 V. Jest nieodwracalny a w przypadku awarii zasilania można go odblokować kluczem. Centrala sterująca i elementy bezpieczeństwa dobiera się do całej bramy.
| Szybka nawigacja | |
|---|---|
| Wybór | Centrala sterująca |
| Zestawy | Montaż |
| Wymiar C | Podłączenie |
| Test | Akcesoria |
| Odblokowanie | Konserwacja |
| Parametry | Instrukcja |
| Akcesoria – zaciski i polaryzacja | Instrukcja PDF |
Kiedy wybrać ten napęd
Limity 4,5 m i 250 kg dotyczą jednego skrzydła, ale same nie przesądzają o przydatności napędu. Znaczenie mają również opory ruchu, położenie zawiasu, wypełnienie, wiatr i geometria montażu.
Producent podaje dla wariantu 230 V maksymalnie 24 cykle na godzinę. Przy częstszym użytkowaniu należy ocenić całą bramę i sprawdzić, czy nadaje się do danego trybu pracy.
Centrala sterująca do silnika 230 V
Aktualna MC800 z płytą MCA5R30 steruje jednym lub dwoma silnikami. MC200 to aktualny wybór do jednego silnika. Dlatego do bramy dwuskrzydłowej należy użyć odpowiedniej centrali do dwóch silników. W naszych aktualnych zestawach TOO4500 znajduje się MC800; przed podłączeniem zawsze sprawdź skład konkretnego zestawu.
W przypadku istniejącej instalacji ze starszą centralą A60, A400, A6 lub A6F korzystaj z instrukcji faktycznie zamontowanej płyty. Aktualnym zamiennikiem tych central jest MC800. Jej instrukcja dotyczy MC800/MCA5R30. Napięcie silnika, zasilanie sieciowe centrali i niskonapięciowe wyjście akcesoriów to różne obwody.

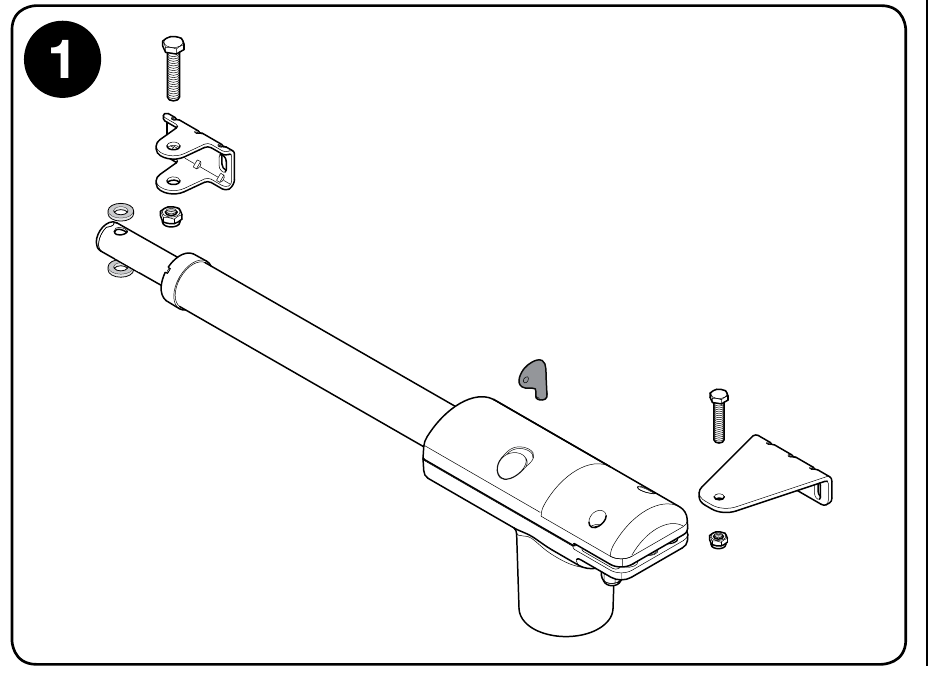

Ilustracja przedstawia podstawowe elementy silnika i wsporników. Przed montażem sprawdź zawartość dostarczonego opakowania. Centralę sterującą i urządzenia zabezpieczające dobiera się osobno lub odpowiednio do wyposażenia kompletnego zestawu.

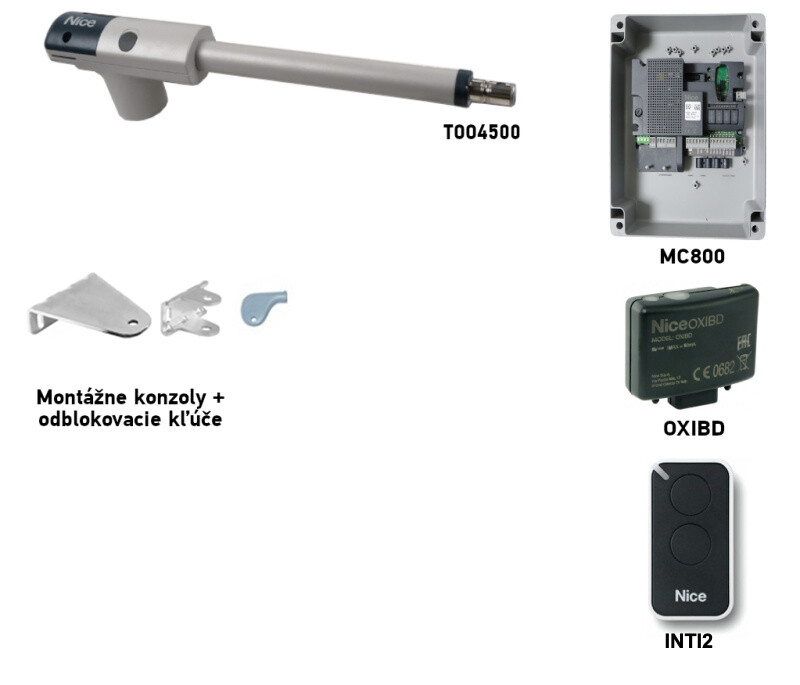

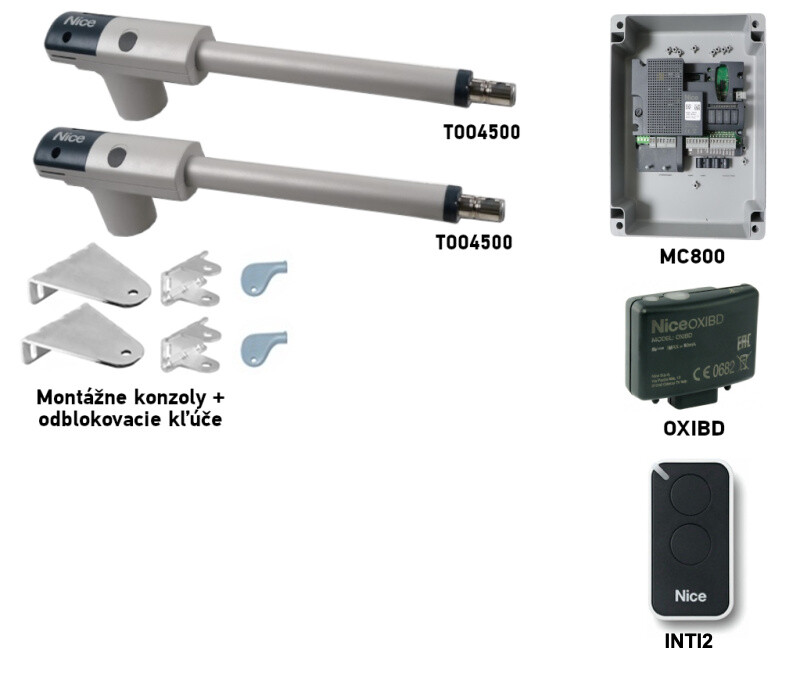

Zestawy do jednego lub dwóch skrzydeł
Pojedynczy silnik jest przeznaczony do jednego skrzydła. Do bramy dwuskrzydłowej potrzebne są dwa napędy. Po bokach porównaj zestawy 230 V z centralą MC800 i różnym wyposażeniem; pośrodku znajduje się osobny alternatywny silnik 24 V.
| Zestawy do 1 skrzydła | Zestawy do 2 skrzydeł |
|---|---|
NICE TOO4500
Centrala MC800, Zestaw podstawowy Z fotokomórkami Z akcesoriami | NICE TOO4500
Centrala MC800, Zestaw podstawowy Z fotokomórkami Z akcesoriami |
Limity długości i masy ocenia się osobno dla każdego skrzydła, z uwzględnieniem geometrii montażu. Przed użyciem uzupełnij zestaw podstawowy o niezbędne elementy bezpieczeństwa; ich dobór i podłączenie opisano w sekcji kompatybilne akcesoria.

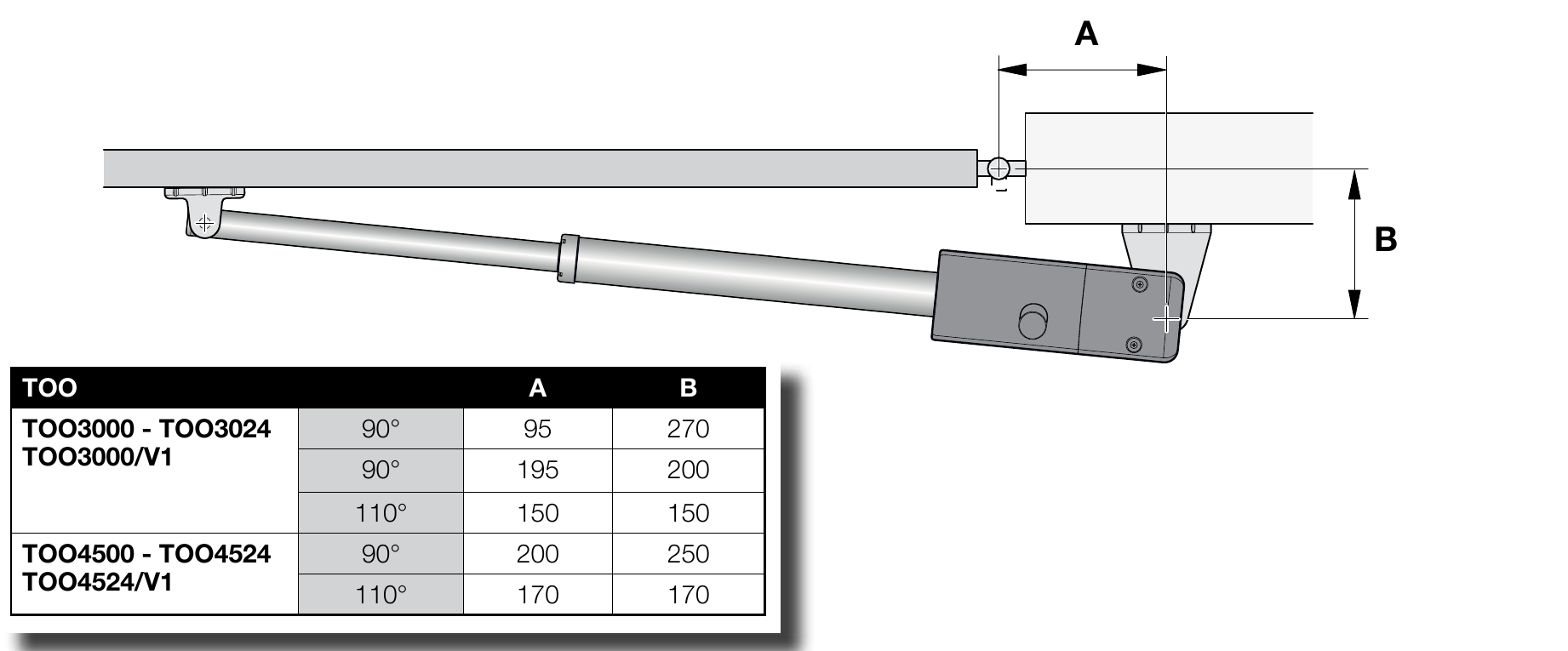

Montaż wsporników i geometria skrzydła
Przed zakotwieniem wyznacz położenie zawiasu, wspornika tylnego i przedniego oraz wymagany kąt otwarcia. Wymiary A/B na rysunku określają przebieg ruchu i działające siły. Słupek i kotwienie muszą przenosić obciążenia; przy innym położeniu zawiasu lub wymiarze słupka należy dostosować wsporniki albo dobrać odpowiednie wsporniki przedłużane, tak aby zachować wymaganą geometrię. Sam wymiar profilu tego nie gwarantuje.
| Otwarcie | A | B |
|---|---|---|
| 90° | 200 mm | 250 mm |
| 110° | 170 mm | 170 mm |
Dla konkretnego modelu sprawdź wymiary wsporników kotwiących TOO4500. Przy otwieraniu na zewnątrz zwykle potrzebne jest inne lub przedłużane mocowanie; montażysta musi ponownie sprawdzić A, B, C oraz swobodny ruch na całej drodze.

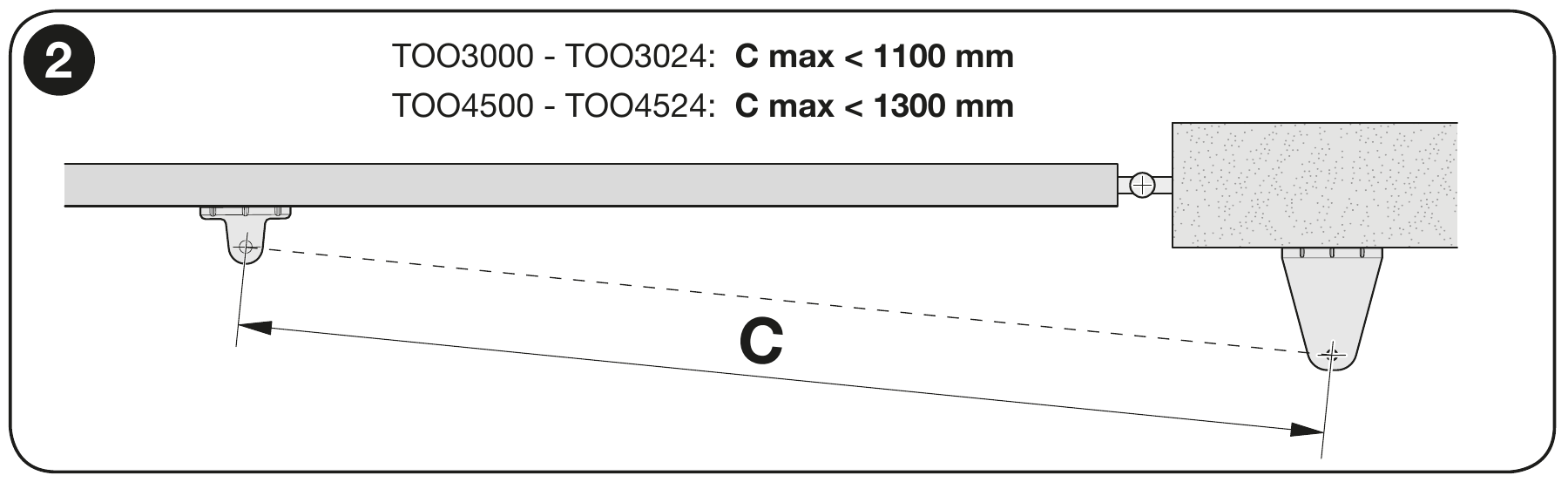

Wymiar C przy zamkniętej bramie
Przy zamkniętym skrzydle zmierz odległość C < 1 300 mm. Wartość musi być mniejsza od podanej granicy — nie może być jej równa ani jej przekraczać. Należy jednocześnie zachować wybraną kombinację A/B.

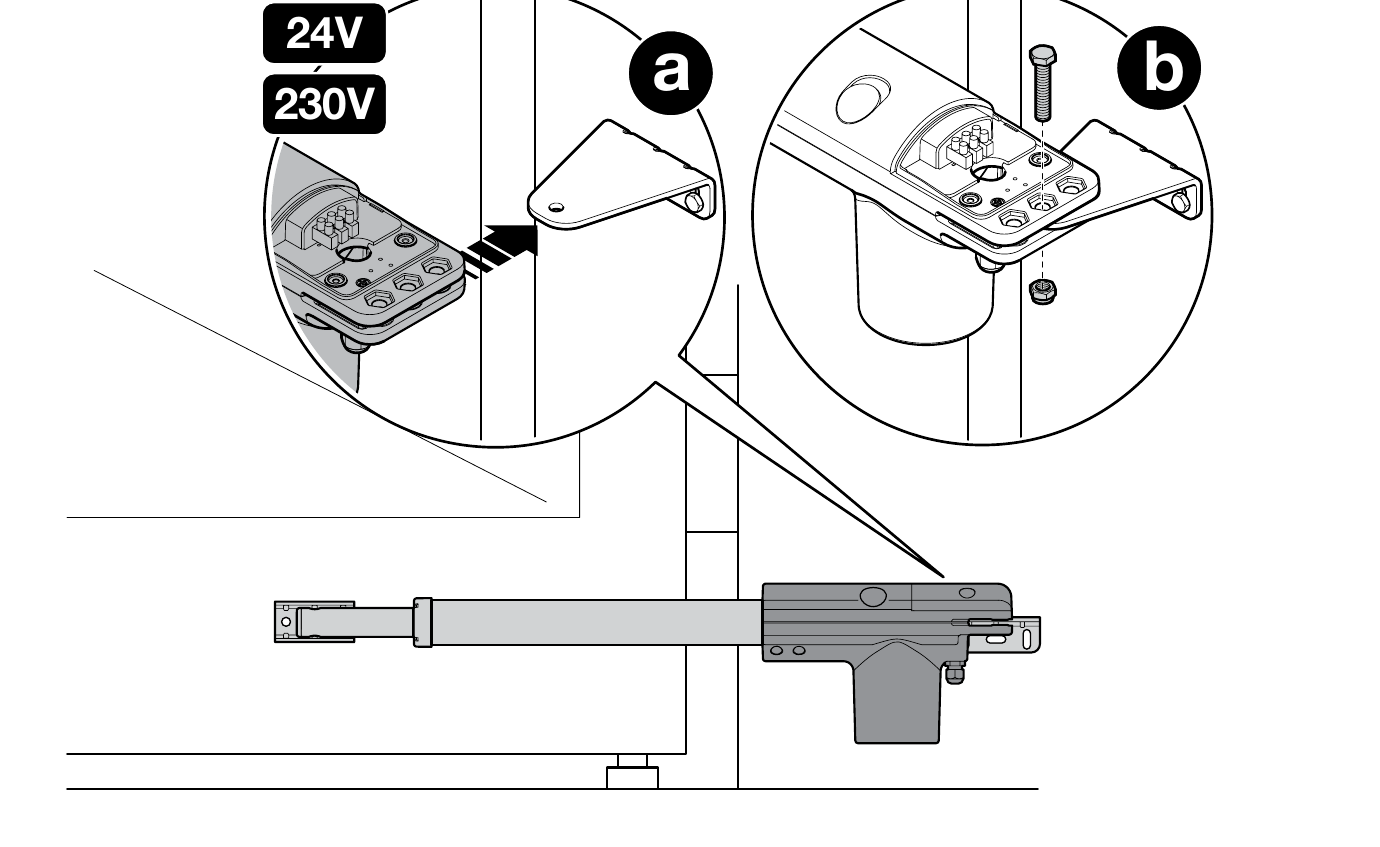

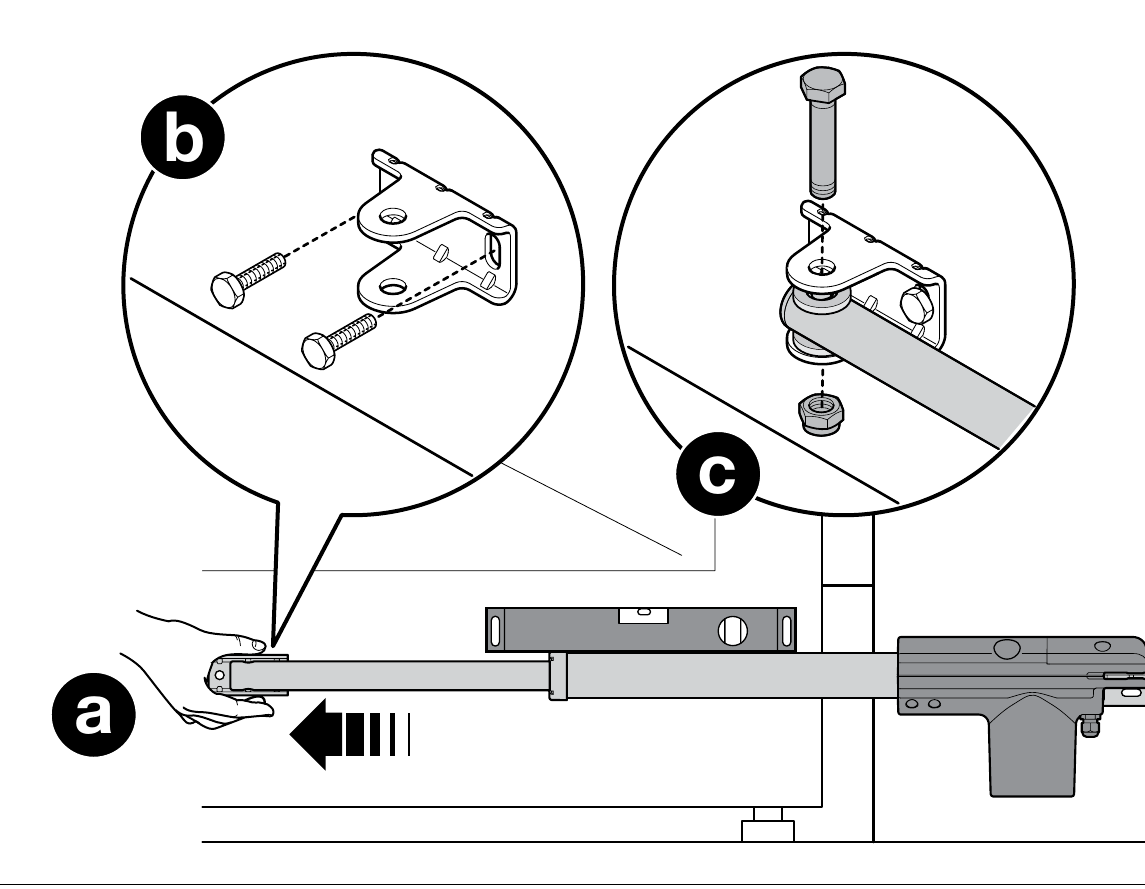

Zamocuj wspornik tylny do konstrukcji nośnej, a silnik odblokuj, wysuń tłoczysko i najpierw zamontuj próbnie wspornik przedni. Po wypoziomowaniu silnika sprawdź cały ruch ręczny. Dopiero potem ostatecznie zabezpiecz wsporniki. W pozycji otwartej i zamkniętej muszą być zamontowane mechaniczne ograniczniki bramy; koniec skoku tłoczyska ich nie zastępuje.

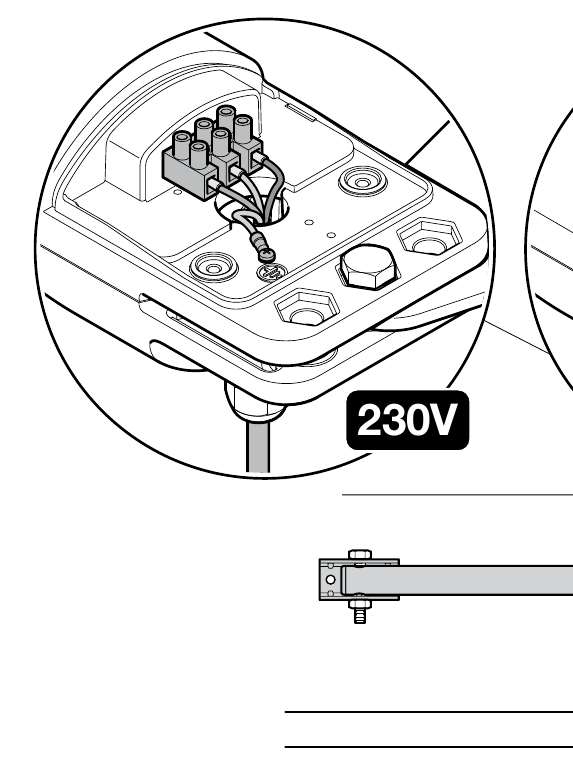

Podłączenie silnika 230 V

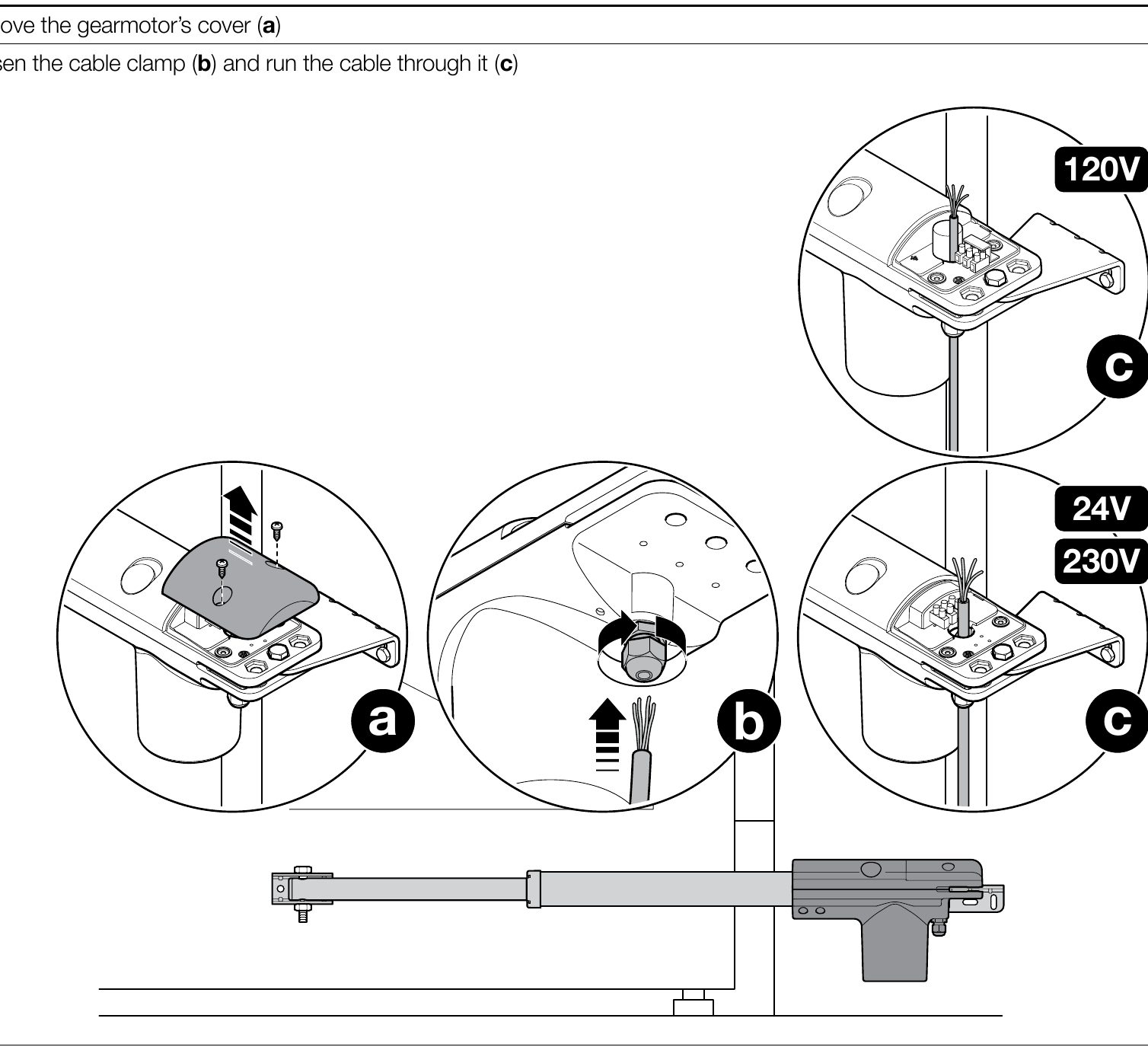

Podłączenie wykonuje wykwalifikowany technik przy odłączonym zasilaniu. Przewód przeprowadza się przez przepust i uchwyt; przewód ochronny PE podłącza się do silnika zgodnie z rysunkiem. Przewody silnika i odpowiedni kondensator należy podłączyć zgodnie z oznaczeniami zacisków konkretnej centrali i etykietą elementu. W przypadku MC800/MCA5R30 jeden silnik podłącza się do M2; przy dwóch silnikach M1/M2 przypisuje się zgodnie z kolejnością ruchu. Fotokomórek niskonapięciowych nie podłącza się do zacisków silnika.
W przypadku MC800/MCA5R30 sprawdź podłączenie silników M1/M2 i okablowanie centrali sterującej.
Test przed pierwszym użyciem

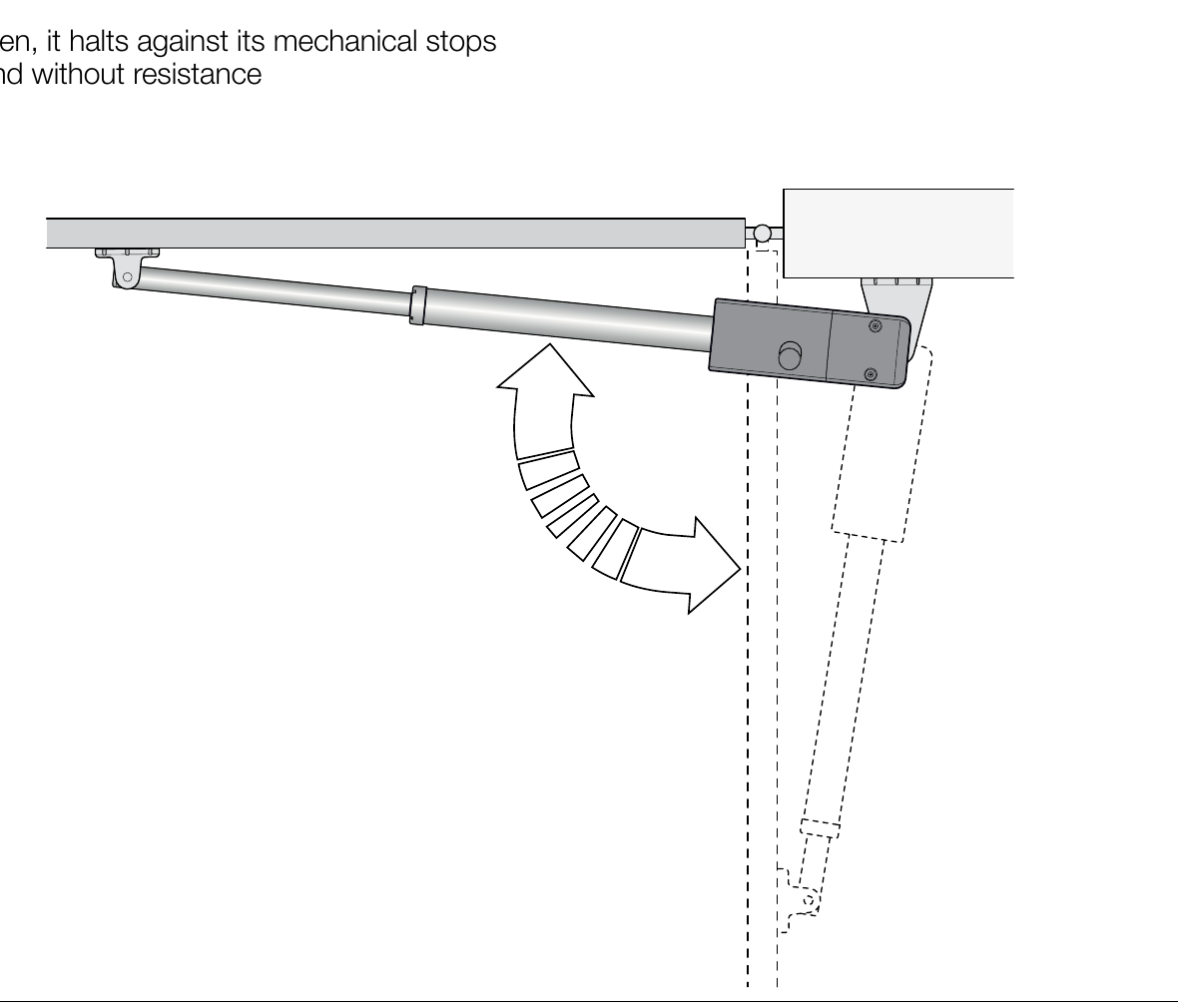

Sprawdź swobodny ruch ręczny, solidność mocowania, oba ograniczniki i prawidłowy kierunek pracy silnika. Zgodnie z zaleceniami NICE skrzydło przy odblokowanym napędzie musi dać się poruszać ręcznie w obu kierunkach z siłą nie większą niż 390 N. Następnie, zgodnie z instrukcją zamontowanej centrali, przetestuj fotokomórki, STOP, polecenia sterujące i reakcję na przeszkodę. W przypadku zestawu z MC800 producent wymaga również listwy bezpieczeństwa; same fotokomórki ich nie zastępują. Sam silnik nie obsługuje programowania radia ani uczenia przebiegu ruchu; w przypadku MC800 sprawdź sterowanie radiowe i programowanie ruchu skrzydeł.

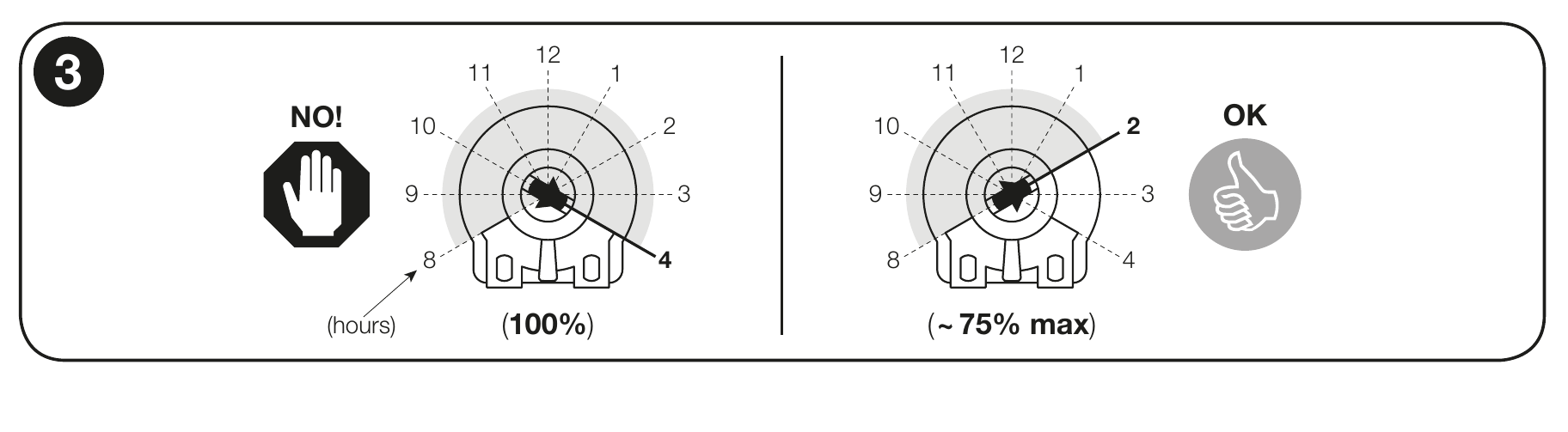

Jeśli zamontowana centrala ma regulator siły Force-F, nie ustawiaj go na 100% bez szczególnego powodu. Jeśli około 75% nie wystarcza, skontaktuj się z pomocą techniczną. W obecnej wersji MC800/MCA5R30 siłę ustawia się zgodnie z instrukcją tej centrali; nie należy stosować w niej procedury z trymerem. Ustawienie siły nie zastępuje pomiaru ani sprawdzenia bezpieczeństwa całej bramy.
Podłączenie akcesoriów w MC800 z płytą MCA5R30
Poniższy schemat połączeń dotyczy MC800/MCA5R30 w zestawach z tą centralą. Akcesoria podłącza się do zacisków centrali, a nie samego silnika. W przypadku innej centrali sterującej użyj jej własnego schematu. Przed rozpoczęciem prac odłącz zasilanie sieciowe.
| Akcesoria | Zaciski, zasilanie i polaryzacja |
|---|---|
Zasilanie pomocnicze | W MCA5R30 zacisk 3 = 0 V (−) i zacisk 4 = +24 V DC oraz wspólny punkt wejść. Łączny limit prądu dla zasilanych akcesoriów wynosi 200 mA; sprawdź pobór prądu i dopuszczalne napięcie każdego urządzenia. |
Fotokomórki przekaźnikowe EPM | Przy wyłączonym trybie Standby, bez testu fotokomórek, zasil nadajnik TX i odbiornik RX z zacisku 4 (+24 V DC) i zacisku 3 (−). Styk bezpotencjałowy C–NC odbiornika podłącz między 4 (wspólny) a odpowiednie wejście 8/PHOTO, 9/PHOTO1 lub 10/PHOTO2. Styk nie ma biegunowości +/−. Wejścia AUX muszą być ustawione w trybie przekaźnikowych fotokomórek; w trybie wyłączników krańcowych mają inne znaczenie. |
EPM przy włączonym trybie Standby | Zgodnie ze schematem MCA5R30 zasilaj TX i RX między zaciskiem 4 (+24 V DC) a zaciskiem 5 (OutSTB, przełączana linia powrotna). W fotokomórkach EPM 1 = +, 2 = linia powrotna. OutSTB to 24 V, maks. 4 W i wyłącza się w trybie Standby; nie używaj zacisku 5 jako stałego minusa. Styk RX C–NC podłącza się między 4 a odpowiednie wejście PHOTO. |
EPM z fototestem | Zgodnie ze schematem fototestu podłącz TX 1 → 4 (+24 V DC), TX 2 → 5 (OutSTB). Odbiornik jest zasilany na stałe: RX 1 → 4 (+), RX 2 → 3 (−). Styk RX C–NC pozostaje podłączony między 4 a odpowiednim wejściem PHOTO. Nie przeciążaj OutSTB ani nie używaj go jednocześnie do zasilania innego odbiornika; po podłączeniu przeprowadź programowanie i sprawdź działanie funkcji bezpieczeństwa. |
Fotokomórki BlueBUS | Kompatybilne EPMB podłącz dwużyłowo do zacisków 6 i 7 BlueBUS. + i − nie są rozróżniane. Ustaw adres i po dodaniu lub odłączeniu elementu uruchom programowanie urządzeń. |
STOP i styki sterujące | Wejście bezpotencjałowe 12/STOP przyjmuje, zależnie od podłączonego elementu, NO, NC lub 8,2 kΩ; stan jest zapamiętywany podczas programowania. 13/SbS, 14/OPEN i 15/CLOSE wykorzystują styk NO względem zacisku 4 (wspólny). Takie styki nie mają biegunowości +/−; nie doprowadzaj do wejść zewnętrznego napięcia. Dotyczy to również przekaźnika przełącznika kluczykowego lub zewnętrznego odbiornika. |
Lampa sygnalizacyjna ELAC | NICE ELAC podłącz do wyjścia FLASH przeznaczonego do osobno migającej lampy: przełączane 120/250 V AC, maks. 21 W. To wyjście sieciowe; nie ma biegunowości +/−. Nie wolno go pomylić z zaciskami akcesoriów 24 V. |
Zamek elektromagnetyczny | Zaciski 1–2 / EL: 12 V AC, maks. 15 VA. Wyjście prądu przemiennego nie ma biegunowości +/−; sprawdź parametry zamka. |
Odbiornik radiowy | OXIBD montuje się w złączu SM; nie używaj do niego zacisków zasilania 3/4 ani BlueBUS. Antenę podłącza się zgodnie z instrukcją odbiornika, a nie do zacisków silnika. |
Jeśli wejścia AUX 8–11 są używane dla wyłączników krańcowych, ich funkcja różni się od funkcji wejść PHOTO. Po zmianie fotokomórek lub okablowania ponownie przeprowadź odpowiednie programowanie i sprawdź zatrzymanie oraz reakcję bramy. Szczegółowa procedura znajduje się w instrukcji centrali MC800.
Przekaźnikowe fotokomórki w trybie Standby
Przekaźnikowe fotokomórki z fototestem
Kompatybilne akcesoria
Akcesoria podłącza się do wybranej centrali sterującej, a nie bezpośrednio do korpusu silnika. Wybór fotokomórek, odbiornika radiowego, lampy sygnalizacyjnej i zamka zależy od wyjść oraz złączy faktycznie zamontowanej płyty.
| Co | Dlaczego | Typ |
|---|---|---|
| Centrala sterująca | Steruje jednym lub dwoma silnikami 230 V. Wybierz ją w zależności od liczby skrzydeł i wyposażenia bramy. | MC800/MCA5R30 do jednego lub dwóch silników; MC200 do jednego silnika. |
| Lampa sygnalizacyjna | Migając, ostrzega o ruchu bramy. Wybierz zasilanie odpowiednie do wyjścia zamontowanej centrali. | ELAC do wyjścia FLASH 230 V w MC800; w przypadku MC200 sprawdź jej wyjście i dopuszczalną moc. |
| Fotokomórki | Chronią przestrzeń bramy. MC800/MCA5R30 obsługuje styk przekaźnikowy oraz BlueBUS, MC200 ma wejście PHOTO dla styku przekaźnikowego; zasilanie, adresowanie i reakcję ustaw odpowiednio do wybranej płyty. Typy po prawej to warianty zależne od sposobu podłączenia. |
|
| Listwy bezpieczeństwa | W zestawie z MC800 są wymagane dodatkowo, obok fotokomórek. Typ listwy i sposób podłączenia należy dobrać do wejścia STOP zamontowanej centrali. | Czujniki naciskowe przeszkód; w przypadku MC800/MCA5R30 zobacz podłączenie STOP. |
| Nadajnik | Sterowanie zdalne. Kodowanie należy dobrać do faktycznie zamontowanego odbiornika radiowego; sama zgodność częstotliwości nie wystarczy. W przypadku MC800 zobacz odbiornik i piloty. | |
| Odbiornik | Odbiornik radiowy i pozostałe interfejsy należy dobrać do konkretnej centrali. Moduł wtykowy SM jest stosowany z MC800; w przypadku MC200 należy sprawdzić jego własny odbiornik radiowy i dostępne opcje podłączenia. |
|
| Antena | Zwiększa zasięg odbiornika; sposób podłączenia zależy od zamontowanego modułu radiowego. | |
| Klawiatura | Dostęp za pomocą kodu. EDSWG wymaga odpowiedniego odbiornika radiowego; klawiatura BlueBUS EDSB jest przeznaczona do MC800 z tym interfejsem, a nie automatycznie do MC200. | |
| Przełącznik kluczykowy | Sterowanie kluczem z wyznaczonego miejsca; styk należy podłączyć do odpowiedniego wejścia sterującego centrali. | |
| Czytniki kart | Dostęp za pomocą karty lub breloka. ETPB korzysta z BlueBUS MC800; nie podłączaj tego typu bezpośrednio do MC200. |
|
| Elektrozamki | Zamek pomaga utrzymać skrzydło w pozycji zamkniętej, szczególnie w przypadku dłuższego skrzydła. PLA10/PLA11 są opcjonalne; zasilanie i czas działania należy sprawdzić w instrukcji centrali oraz dla konkretnej bramy. W przypadku MC800 zobacz wyjście EL. |
|

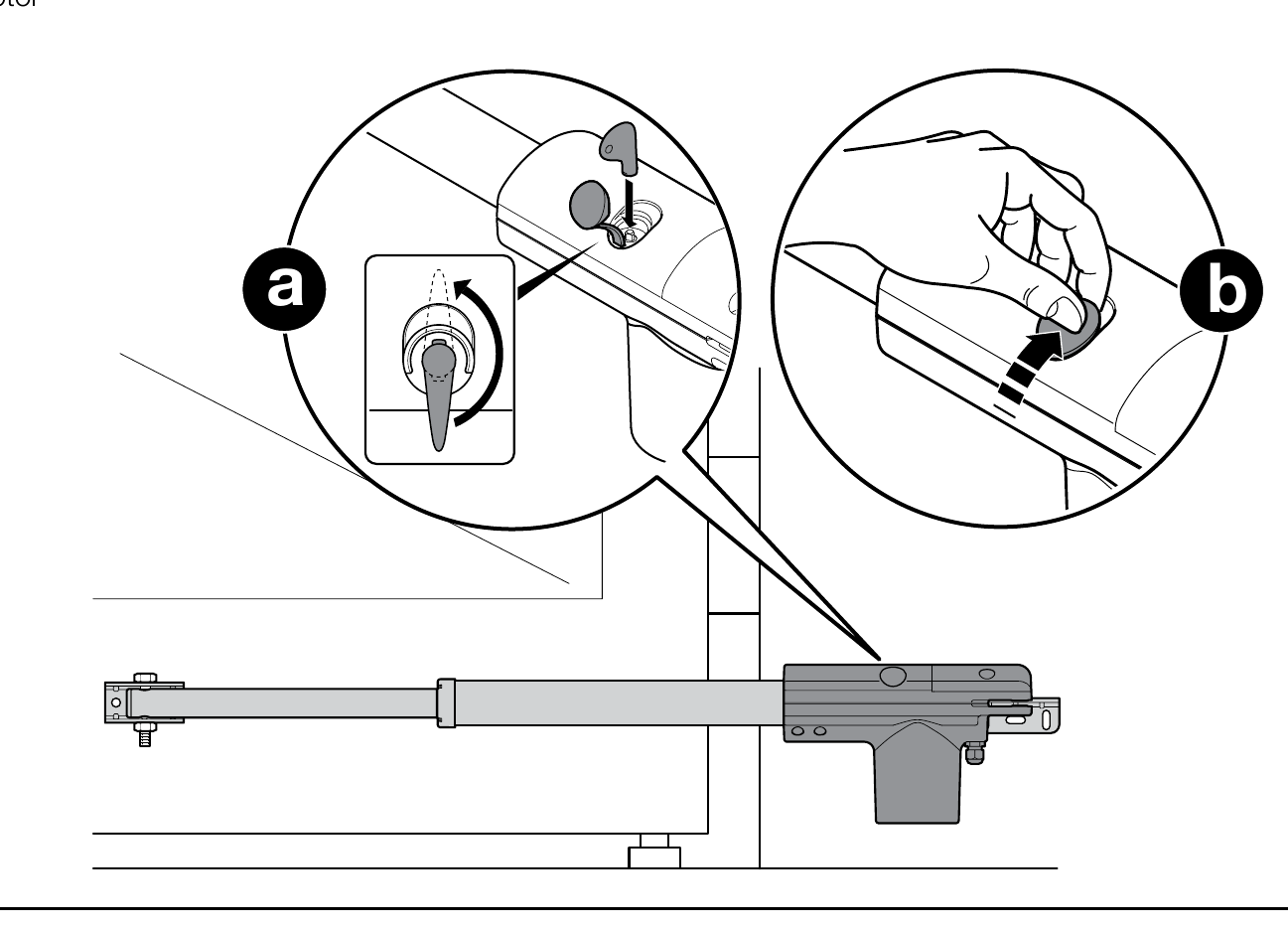

Ręczne odblokowanie w przypadku awarii zasilania
Otwórz gumową zaślepkę, włóż dołączony klucz i obróć go o 90° zgodnie z ruchem wskazówek zegara. Następnie można ręcznie przesunąć bramę. Aby ponownie zablokować napęd, ustaw skrzydło mniej więcej w połowie otwarcia i obróć klucz o 90° przeciwnie do ruchu wskazówek zegara. Przed uruchomieniem napędu sprawdź, czy mechanizm jest zablokowany.
Konserwacja i bezpieczeństwo
Najpóźniej po sześciu miesiącach od uruchomienia zleć kontrolę napędu i bramy. Przy odłączonym zasilaniu technik sprawdzi wsporniki, śruby, korozję, ruchome części, ograniczniki i urządzenia zabezpieczające, a następnie przeprowadzi próbę działania. Nie używaj bramy, jeśli jest uszkodzona lub stawia nietypowy opór.
Dane techniczne napędu
| Parametr | Wartość |
|---|---|
| Model napędu | TOO4500 |
| Napięcie napędu | 230 V AC / 50 Hz |
| Maksymalna długość jednego skrzydła | 4,5 m |
| Maksymalna masa jednego skrzydła | 250 kg |
| Moc znamionowa / maksymalna | 250 / 340 W |
| Prąd znamionowy / maksymalny | 1,1 / 1,5 A |
| Siła znamionowa / maksymalna | 300 / 2 000 N |
| Prędkość przesuwu | 0,016 m/s |
| Skok tłoka | 500 mm |
| Limit pracy | 24 cykle/h |
| Stopień ochrony | IP54 |
| Temperatura pracy | −20 do +50 °C |
| Masa samego napędu | 6 kg |

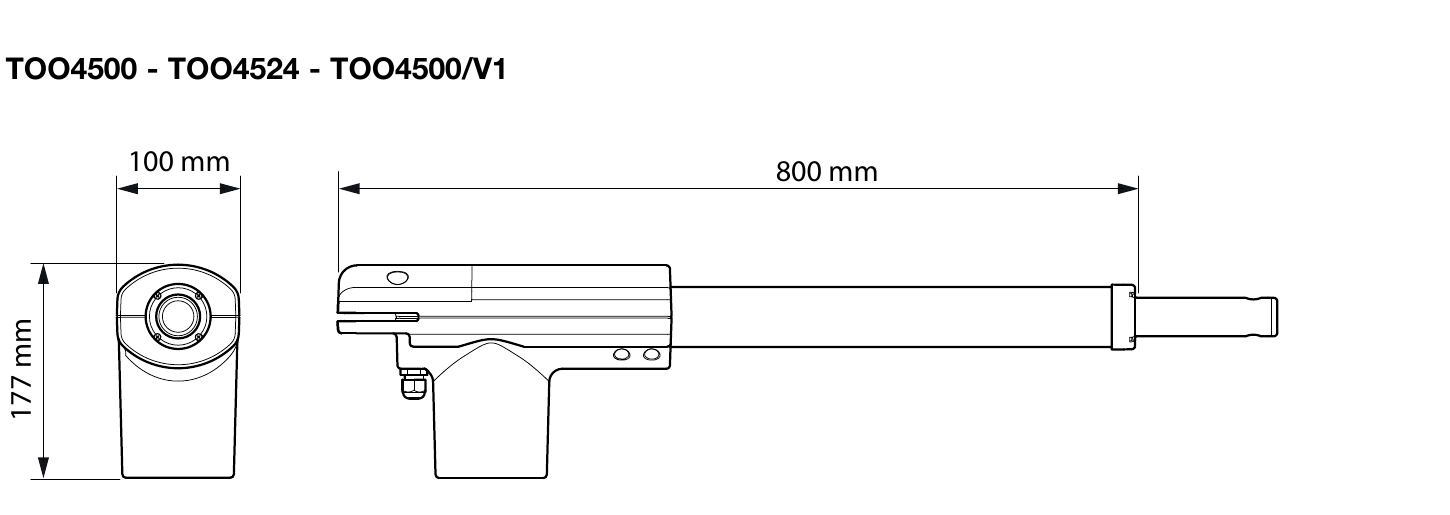

| Wymiary napędu | 800 × 100 × 177 mm |
Wartości 340 W i 2 000 N są maksymalne, a nie znamionowe. Masa 6 kg dotyczy samego napędu; masa dostarczonego opakowania może być inna.
