NICE Toona 5016P – pojedynczy napęd do bram skrzydłowych, do skrzydła o długości 5 m i wadze 800 kg, do intensywniejszej eksploatacji
| Dostępność produktu: | dostępny w magazynie | Towar standardowo wysyłamy w ciągu 24 godzin. |
|---|
w magazynie
1 839,15 zł z VAT
| Masa |
|---|
| 11 kg |
Opis produktu NICE Toona 5016P – pojedynczy napęd do bram skrzydłowych, do skrzydła o długości 5 m i wadze 800 kg, do intensywniejszej eksploatacji
NICE Toona TO5016P to samodzielny silnik 230 V AC do jednego skrzydła bramy.
Ograniczenia użytkowania: 5 m i 800 kg nie mogą występować jednocześnie. Przy 5 m wykres dopuszcza około 250 kg, a przy 800 kg – około 1,8 m. Przydatność należy określić na podstawie krzywej TO5016P dla długości i masy konkretnego skrzydła.
Samodzielny silnik wymaga odpowiedniej centrali sterującej. Aktualna MC800/MCA5R30 to opcja do jednego lub dwóch silników; MC200 to dostępna opcja do jednego silnika. W przypadku starszego zestawu należy postępować zgodnie z instrukcją faktycznie zamontowanej płyty.
| Szybka nawigacja | |
|---|---|
| Akcesoria | Ograniczenia |
| Żywotność | Montaż |
| Podłączenie | Odblokowanie |
| Parametry | Konserwacja |
| Akcesoria – zaciski i polaryzacja | Instrukcja PDF |
- Nieodwracalny
- 230 V
- Powolny
- Z mechanicznym ogranicznikiem i mikrowyłącznikiem; położenie ograniczników krańcowych należy sprawdzić w dostarczonym egzemplarzu.
- Do większego obciążenia – 3200 N
Zakres zastosowania

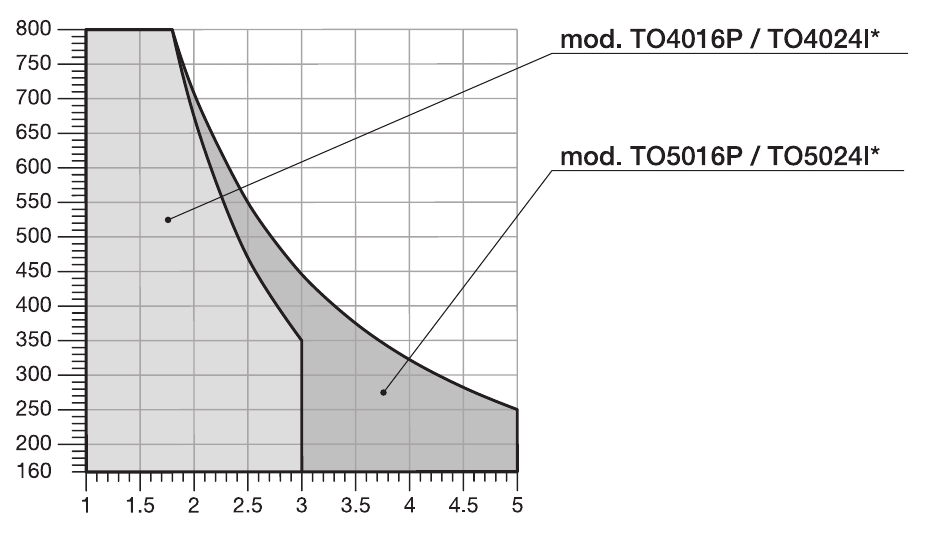

Wykres producenta dla TO5016P: dopuszczalną kombinację długości i masy jednego skrzydła należy odczytać z krzywej oznaczonej TO5016P.
Żywotność i obciążenie
Dla TO5016P dodatek NICE podaje orientacyjny zakres 50 000 do 150 000 cykli roboczych. Rzeczywista żywotność zależy od długości i masy skrzydła, oporów ruchu, wiatru, temperatury i konserwacji. Nie można określić ani zagwarantować konkretnej liczby cykli z tego zakresu.
Kompatybilne centrale sterujące
Aktualnie w ofercie
- NICE MC800 – aktualna opcja do jednego lub dwóch silników 230 V.
- NICE MC200 – aktualna opcja do jednego silnika 230 V.
Starsze kompatybilne centrale – już nieprodukowane
MC800 zastępuje starsze modele A60, A400, A6 i A6F w aktualnej ofercie. W istniejącym zestawie nie należy stosować instrukcji MC800 do starszej zamontowanej płyty.
I. Montaż tylnego uchwytu mocującego
Mocowanie uchwytów: Przed montażem należy zmierzyć odsunięcie zawiasu oraz wymiary A/B/C zgodnie z wykresu montażowego. W przypadku typowego stalowego słupka zalecamy 120 × 120 mm. Profil 100 × 100 mm można zastosować dopiero po ocenie wytrzymałości słupka, kotwienia i fundamentu z uwzględnieniem bramy i wiatru.
Jeśli wymiary nie odpowiadają wartościom z wykresu, należy zmodyfikować tylny uchwyt lub zastosować przedłużony uchwyt PLA6. Przy otwieraniu na zewnątrz wymagany jest przedłużony uchwyt tylny; jego położenie należy określić na podstawie wykresu i sprawdzić swobodny ruch skrzydła.
 |
 |
| Schemat otwierania do wewnątrz | Schemat otwierania na zewnątrz |

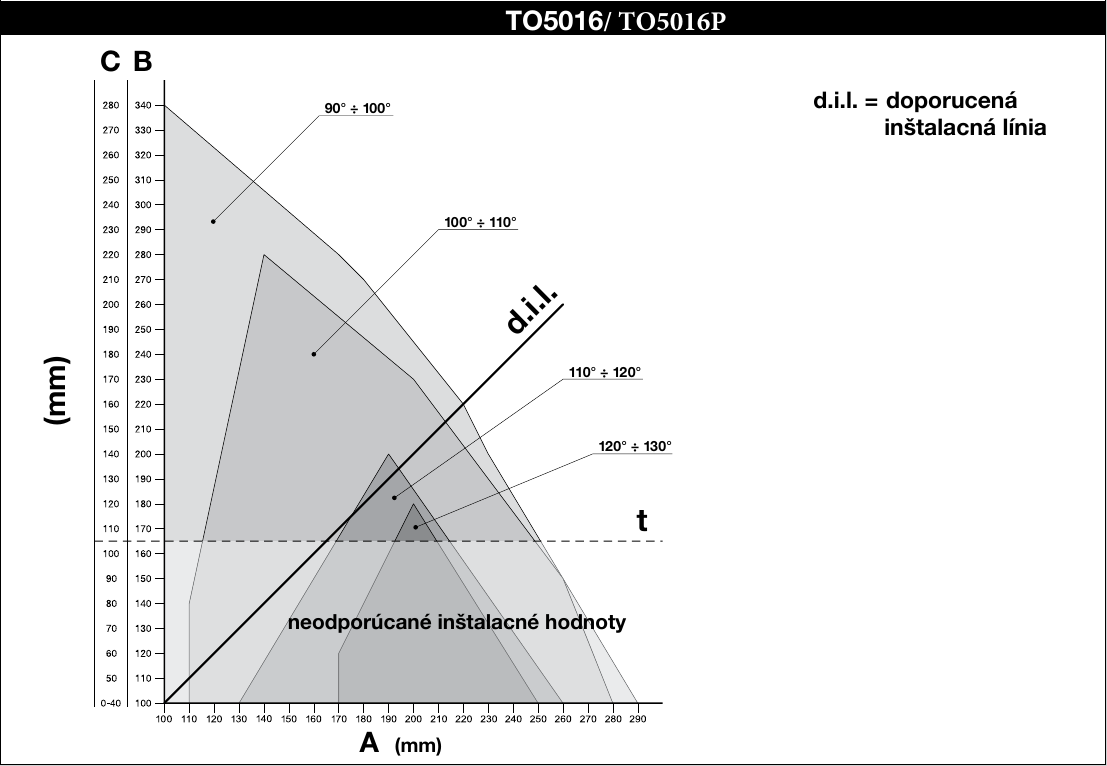

Oblicz położenie tylnego uchwytu za pomocą wykresu, z którego odczytasz wymiary A i B i maksymalny kąt otwarcia. Uwaga, wartości A jak i B muszą być zbliżone (najlepiej takie same), aby napęd mógł poruszać się płynnie, po linii prostej.

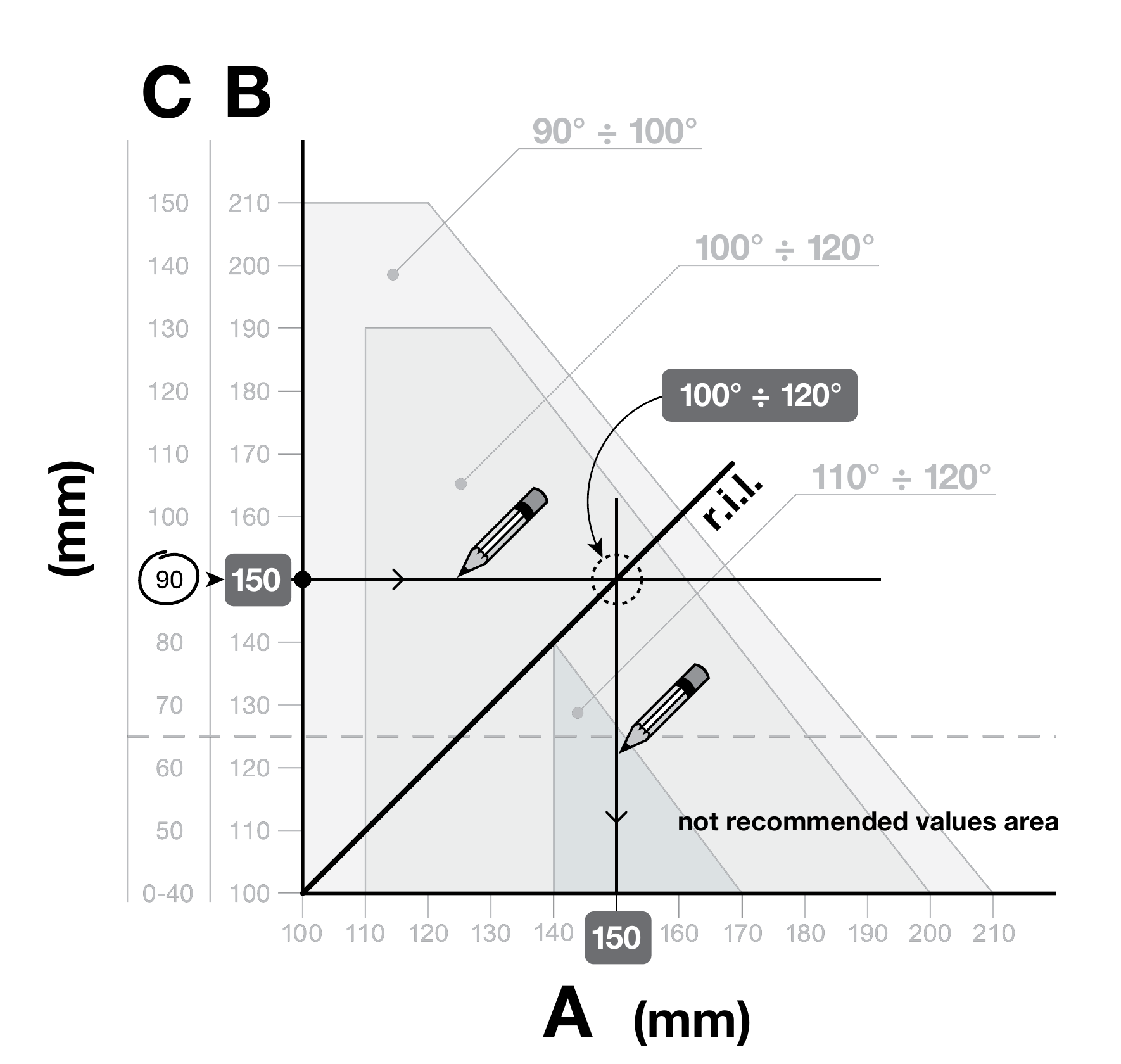

Przykład pokazuje sposób odczytu. Wymiary dla TO5016P należy określić na podstawie schematu montażowego danego modelu bezpośrednio poniżej.
Sposób obliczania:
- Zmierz odległość C z rysunku
- Na wykresie znajdź zmierzoną wartość C, poprowadź linię poziomą i odczytaj B na sąsiedniej skali.
- Punkt przecięcia z linią d.i.l. wyznacza maksymalny kąt otwarcia; z niego odczytaj A, prowadząc linię pionową.
- Producent nie zaleca wartości B poniżej przerywanej linii t.
- Jeśli kąt jest nieodpowiedni, skoryguj A, a w razie potrzeby również B, tak aby były w przybliżeniu równe; sprawdź cały zakres ruchu skrzydła.
Przed zamocowaniem uchwytu do słupka lub ściany należy go skrócić do wymaganej długości odpowiadającej wymiarom A i B i przyspawać do płyty montażowej.
 |
 |

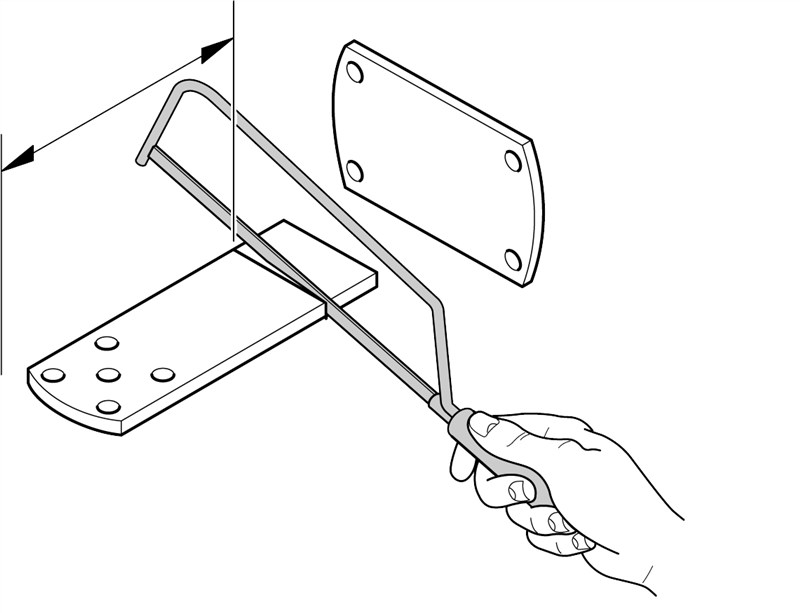

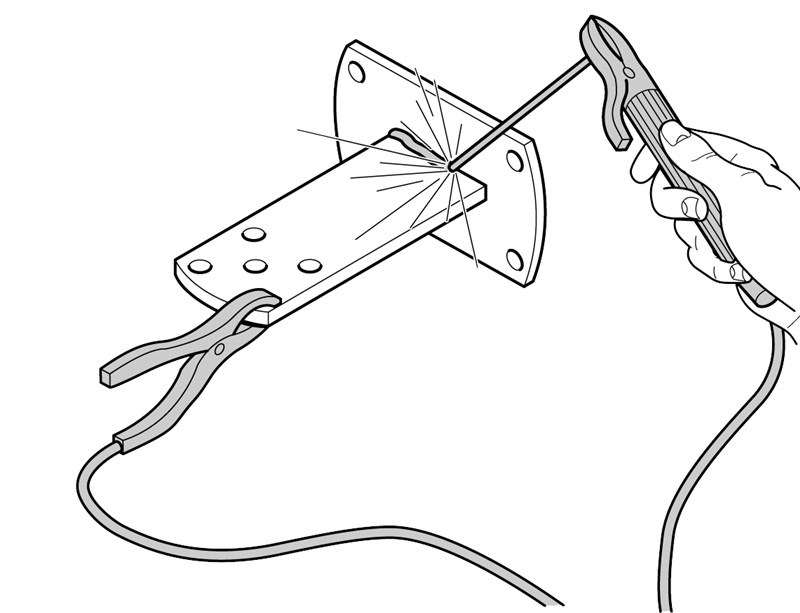

| 1. Przytnij wspornik na wymaganą długość | 2. Przyspawaj skrócony wspornik do płyty montażowej |
Dostarczony tylny wspornik ma długość 150 mm. Przed skróceniem i przyspawaniem sprawdź, czy uzyskane wymiary są zgodne z rysunkiem.
|
Przed zamocowaniem tylnego wspornika sprawdź, czy przedni wspornik wypada na stałej części skrzydła bramy, ponieważ między przednim a tylnym wspornikiem występuje różnica wysokości, jak pokazano na rysunku. Różnica F = 34 mm. |
 |
Jeśli wszystko się zgadza, zamocuj tylny wspornik do słupka lub ściany za pomocą śrub, kołków i podkładek.

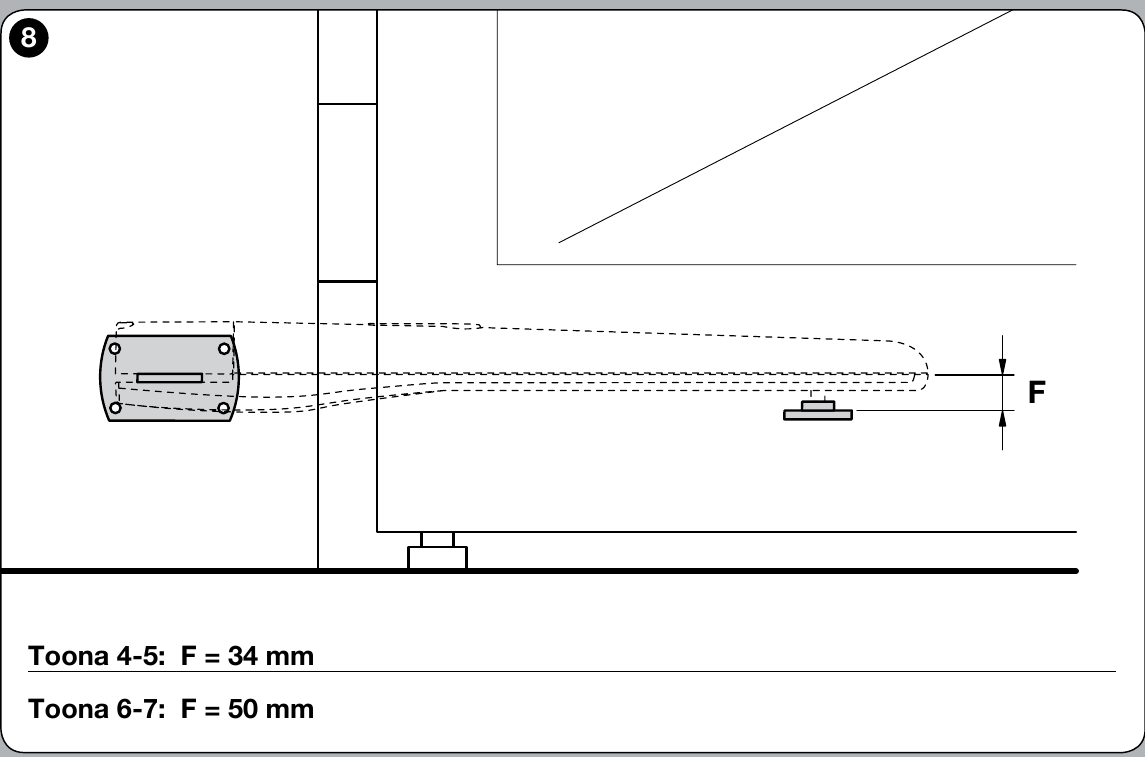

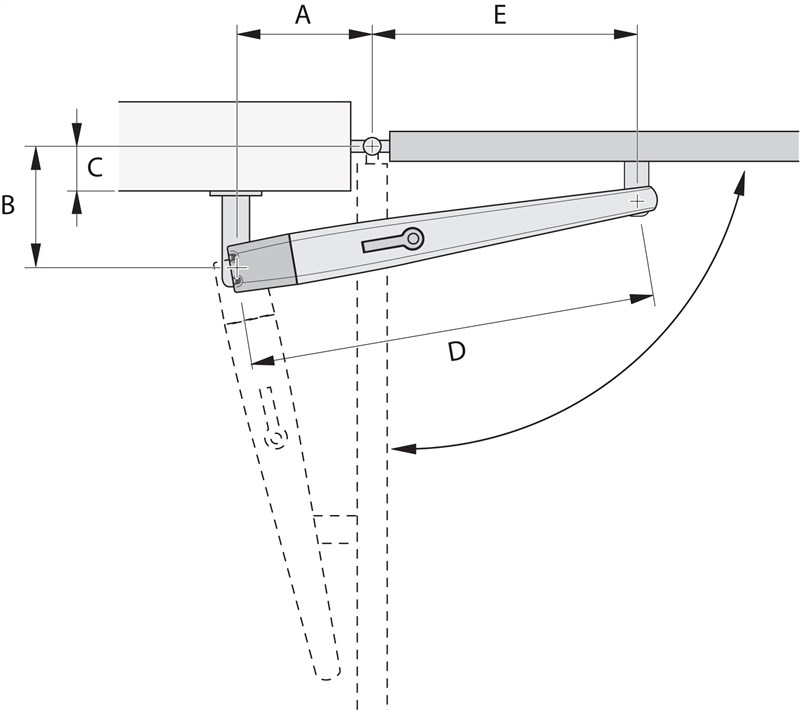

Przedni wspornik i wysokość mocowania
Dla TO5016P wymiar stały wynosi D = 845 mm. Dla zmierzonej wartości A wybierz E z tabeli (E = 845 mm − A). Różnica wysokości wsporników na rysunku NICE wynosi F = 34 mm; sprawdź ją na dostarczonych wspornikach przed spawaniem.
| A (mm) | E (mm) |
|---|---|
| 100 | 745 |
| 110 | 735 |
| 120 | 725 |
| 130 | 715 |
| 140 | 705 |
| 150 | 695 |
| 160 | 685 |
| 170 | 675 |
| 180 | 665 |
| 190 | 655 |
| 200 | 645 |
| 210 | 635 |
| 220 | 625 |
| 230 | 615 |
| 240 | 605 |
| 250 | 595 |
| 260 | 585 |
| 270 | 575 |
| 280 | 565 |

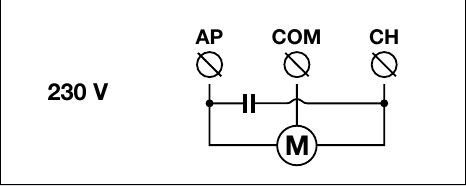

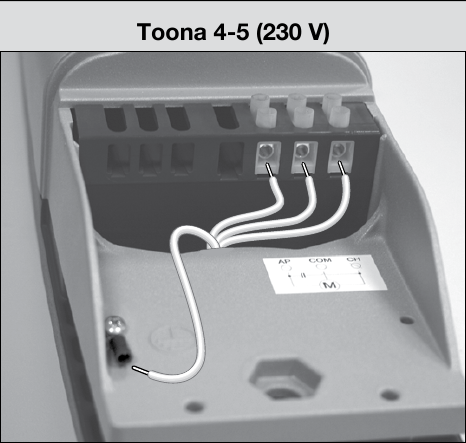

Okablowanie i podłączenie silnika
Przed podłączeniem odłącz zasilanie elektryczne. Napięcie 230 V AC dotyczy silnika; zasilanie centrali i wyjścia akcesoriów należy rozpatrywać oddzielnie. Na silniku oznaczono zaciski AP / COM / CH oraz uziemienie ochronne. Podłączenie, kierunek ruchu i kontrolę mikroprzełączników wykonaj zgodnie z oryginalnym rysunkiem NICE oraz instrukcją używanej centrali sterującej. Przy otwieraniu na zewnątrz należy, zgodnie z zaleceniami NICE, zamienić przewody kierunkowe; przewód ochronny pozostaje na swoim miejscu.
Po podłączeniu sprawdź kierunek ruchu, położenia zatrzymania i elementy bezpieczeństwa zgodnie z instrukcją konkretnej centrali. Podłączenia elektryczne i testy powinny być wykonywane przez osobę posiadającą odpowiednie kwalifikacje.
Położenia krańcowe i mikroprzełącznik
Silnik 230 V ma mechaniczny ogranicznik z mikroprzełącznikiem, który przerywa zasilanie po zetknięciu z trzpieniem. Przy odłączonym zasilaniu monter sprawdza liczbę i położenie ograniczników w dostarczonym egzemplarzu oraz testuje otwieranie i zamykanie zgodnie z instrukcją faktycznie używanej centrali. Procedury regulacji mechanicznego ogranicznika w wariancie 24 V nie stosuje się do tego silnika 230 V.
Podłączanie akcesoriów do MC800 z płytą MCA5R30
Poniższy schemat połączeń dotyczy MC800/MCA5R30 w zestawach z tą centralą. Zaciski akcesoriów należą do centrali, a nie do samego silnika. W przypadku innej centrali sterującej użyj właściwego dla niej schematu. Przed rozpoczęciem pracy odłącz zasilanie sieciowe.
| Akcesoria | Zaciski, zasilanie i polaryzacja |
|---|---|
Zasilanie pomocnicze | Na płycie MCA5R30 znajduje się zacisk 3 = 0 V (−) oraz zacisk 4 = +24 V DC oraz wspólny punkt wejść. Wspólny limit prądu dla zasilanych akcesoriów wynosi 200 mA; sprawdź pobór prądu i dopuszczalne napięcie każdego urządzenia. |
Fotokomórki przekaźnikowe EPM | Przy wyłączonym trybie Standby i bez testu fotokomórek zasil nadajnik TX oraz odbiornik RX z zacisku 4 (+24 V DC) oraz zacisku 3 (−). Styk bezpotencjałowy C–NC odbiornika podłącz między 4 (wspólny) a odpowiednim wejściem 8/PHOTO, 9/PHOTO1 lub 10/PHOTO2. Styk nie ma biegunowości +/−. Wejścia AUX muszą być ustawione w trybie fotokomórek przekaźnikowych; w trybie wyłączników krańcowych mają inne przeznaczenie. |
EPM przy włączonym trybie Standby | Zgodnie ze schematem MCA5R30 zasil zarówno TX, jak i RX między zaciskiem 4 (+24 V DC) a zaciskiem 5 (OutSTB, przełączana linia powrotna). W fotokomórkach EPM 1 = +, 2 = linia powrotna. OutSTB to 24 V, maks. 4 W i wyłącza się w trybie Standby; nie używaj zacisku 5 jako stałego minusa. Styk RX C–NC podłącza się między zacisk 4 a odpowiednie wejście PHOTO. |
EPM z fototestem | Zgodnie ze schematem fototestu podłącz TX 1 → 4 (+24 V DC), TX 2 → 5 (OutSTB). Odbiornik jest zasilany stale: RX 1 → 4 (+), RX 2 → 3 (−). Styk RX C–NC pozostaje podłączony między zaciskiem 4 a odpowiednim wejściem PHOTO. Nie przeciążaj wyjścia OutSTB ani nie używaj go jednocześnie do zasilania innego obciążenia; po podłączeniu przeprowadź programowanie i sprawdź działanie funkcji bezpieczeństwa. |
Fotokomórki BlueBUS | Kompatybilne EPMB podłącz dwuprzewodowo do zacisków 6 i 7 BlueBUS. Nie ma znaczenia, który przewód podłączysz do +, a który do −. Ustaw adres, a po dodaniu lub odłączeniu elementu uruchom procedurę programowania urządzeń. |
STOP i styki sterujące | Wejście bezpotencjałowe 12/STOP przyjmuje konfigurację NO, NC lub 8,2 kΩ, zależnie od podłączonego elementu; stan jest zapamiętywany podczas programowania. 13/SbS, 14/OPEN i 15/CLOSE wykorzystują styk NO podłączony do zacisku 4 (wspólny). Takie styki nie mają biegunowości +/−; nie doprowadzaj obcego napięcia do wejść. Dotyczy to również przekaźnika przełącznika kluczykowego lub zewnętrznego odbiornika. |
Lampa sygnalizacyjna ELAC | NICE ELAC podłącz do wyjścia FLASH przeznaczonego do niezależnie migającej lampy: załączane 120/250 V AC, maks. 21 W. To wyjście sieciowe; nie ma biegunowości +/−. Nie należy go mylić z zaciskami akcesoriów 24 V. |
Elektrozamek | Zaciski 1–2 / EL: 12 V AC, maks. 15 VA. Wyjście prądu przemiennego nie ma biegunowości +/−; sprawdź parametry zamka. |
Odbiornik radiowy | OXIBD montuje się w złączu SM; nie używaj do tego zacisków zasilania 3/4 ani BlueBUS. Antenę podłącza się zgodnie z instrukcją odbiornika, a nie do zacisków silnika. |
Jeśli wejścia AUX 8–11 są używane do podłączenia wyłączników krańcowych, ich funkcja różni się od funkcji wejść PHOTO. Po zmianie fotokomórek lub sposobu podłączenia powtórz odpowiednią procedurę programowania i sprawdź zatrzymanie oraz reakcję bramy. Szczegółową procedurę opisano w instrukcji centrali MC800.

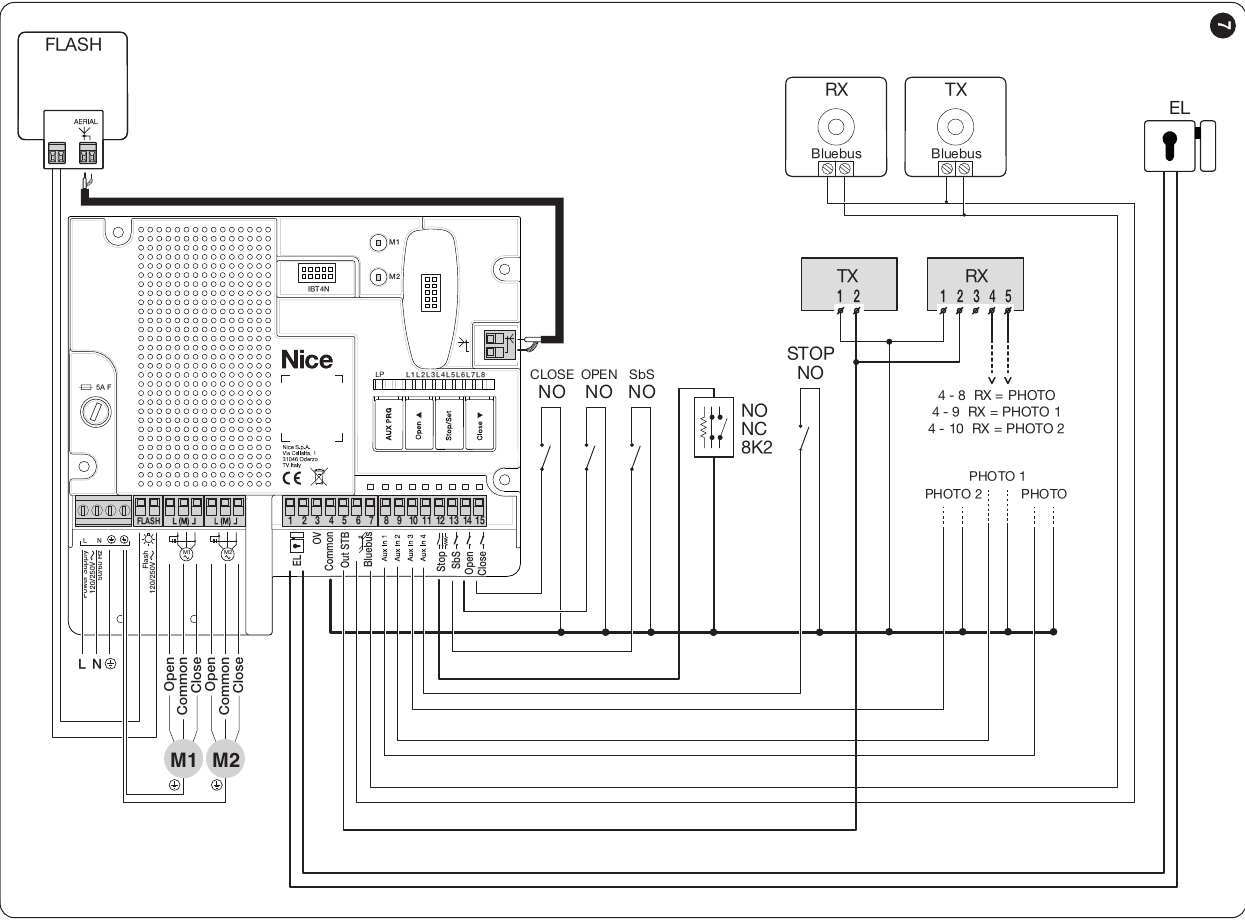

Fotokomórki przekaźnikowe w trybie Standby

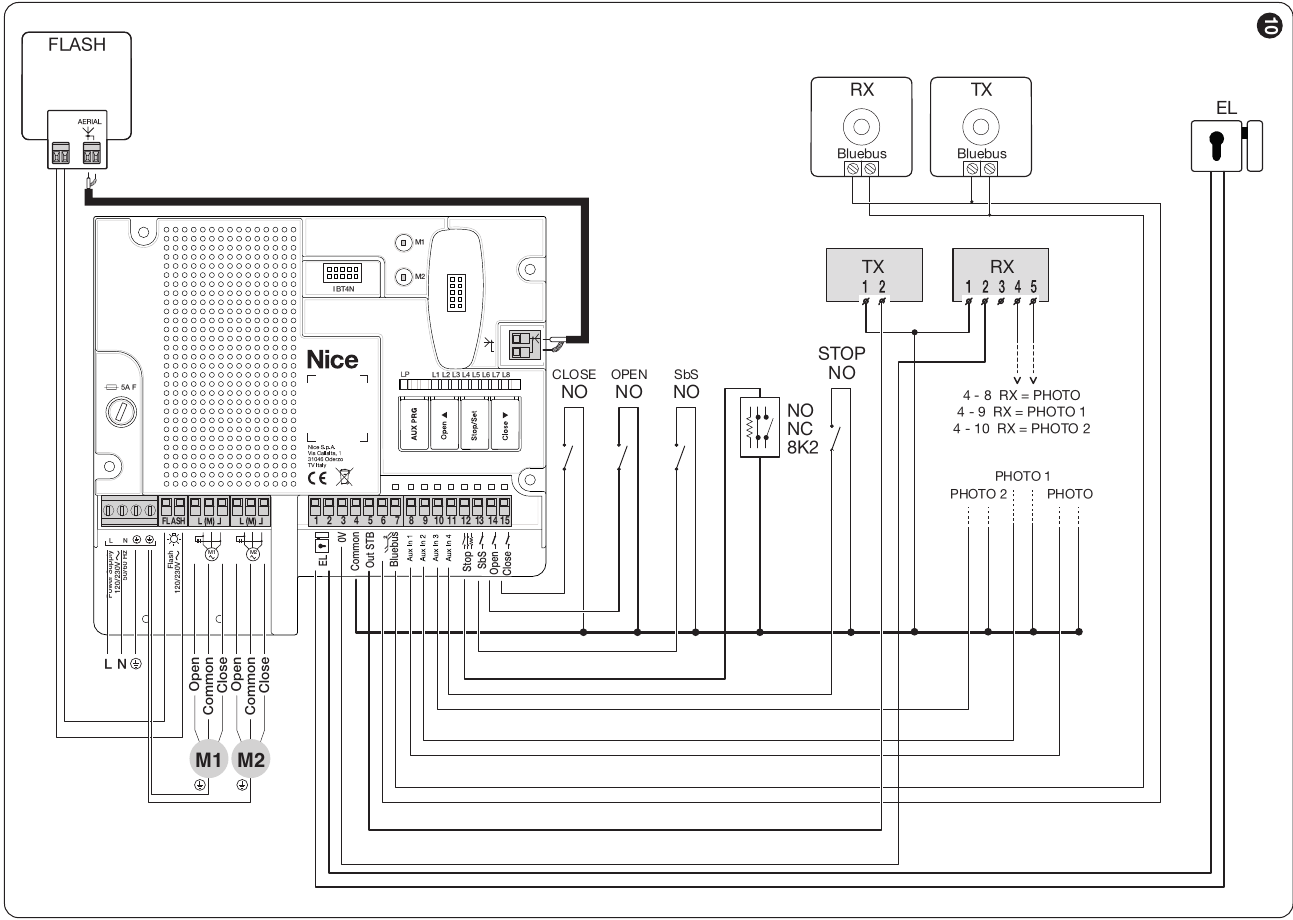

Fotokomórki przekaźnikowe z fototestem
Akcesoria kompatybilne z napędem NICE Toona TO5016P
Dobieraj akcesoria do rzeczywistej jednostki sterującej, jej wejść i wyjść oraz odbiornika radiowego:
| Co | Dlaczego | Typ |
|---|---|---|
| Centrala sterująca | Elektronika sterująca silnikiem; instrukcję dobierz do faktycznie zamontowanej płyty. | Obecnie: MC800/MCA5R30 do jednego lub dwóch silników 230 V; MC200 do jednego silnika. Starsza kompatybilna płyta: MCA5. W tym przypadku użyj instrukcji właściwej dla tej generacji urządzenia. |
| Lampa sygnalizacyjna | Sygnalizuje ruch. Antenę ma tylko model, w którego specyfikacji producent ją wymienia. Wybór zależy od wyjścia centrali. |
Kolejną lampę dobierz do napięcia i obciążalności wyjścia faktycznie używanej centrali. |
| Fotokomórki | Monitorują obszar wiązki i przekazują sygnał do centrali. Reakcja bramy zależy od podłączenia i konfiguracji; po montażu sprawdź działanie całego zestawu. |
|
| Nadajnik | Pilot dobierz do odbiornika i sposobu kodowania zastosowanego w centrali. ON3EBD współpracuje z OXIBD, a ON3ELR z OXILR. | |
| Odbiornik | Odbiornik radiowy musi obsługiwać kodowanie pilota; interfejsy do inteligentnego domu oferują różne funkcje. |
|
| Antena | Poprawa odbioru sygnału przez odbiornik przy prawidłowym umiejscowieniu i podłączeniu. | |
| Klawiatura | Sterowanie za pomocą kodu. Klawiatura BlueBUS wymaga centrali obsługującej urządzenia sterujące. | |
| Przełącznik kluczykowy | Sterowanie przez odpowiednie wejście sterujące centrali. | |
| Czytniki kart | ETPB wymaga, aby centrala obsługiwała urządzenia sterujące podłączane przez BlueBUS. |
|
| Elektrozamki | Zabezpieczenie skrzydła; sprawdź sposób sterowania i napięcie zamka w zależności od centrali i montażu. |
|

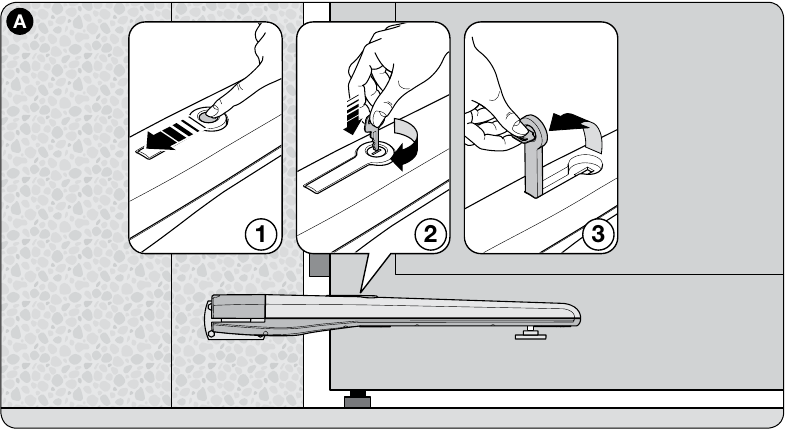

Ręczne odblokowanie napędu
Odblokuj lub zablokuj napęd tylko wtedy, gdy skrzydło jest nieruchome. Jeśli brama jest wyposażona w elektrozamek, najpierw go odblokuj. W razie awarii odłącz zasilanie.
- Odsuń osłonę, włóż dołączony klucz i obróć go zgodnie z ruchem wskazówek zegara.
- Podnieś dźwignię odblokowującą i przesuń skrzydło ręcznie.
- Aby ponownie zablokować napęd, opuść dźwignię, obróć klucz przeciwnie do ruchu wskazówek zegara, wyjmij go i zamknij osłonę.
Przed ponownym uruchomieniem sprawdź, czy napęd jest zablokowany i czy w zasięgu ruchu bramy nikogo nie ma.
Kontrola i konserwacja
Zleć fachową kontrolę napędu nie rzadziej niż co 6 miesięcy; przy intensywnym użytkowaniu może być konieczna częstsza kontrola. Przy odłączonym zasilaniu technik sprawdzi mocowania, korozję, zużycie oraz smarowanie śruby pociągowej i nakrętki prowadzącej, a następnie przetestuje ruch bramy i urządzenia zabezpieczające. Jeśli brama działa nietypowo, nie próbuj naprawiać jej samodzielnie; skontaktuj się z firmą montażową.
Dane techniczne
| Parametr | Wartość |
|---|---|
Model | TO5016P |
Silnik napędu | 230 V AC |
Maksymalny / znamionowy pobór prądu | 1,7 A / 1,2 A |
Maksymalna / znamionowa moc pobierana | 385 W / 220 W |
Kondensator w silniku | 12 µF |
Skok | 505 mm |
Prędkość bez obciążenia | 0,013 m/s |
Prędkość pod obciążeniem | 0,010 m/s |
Maksymalna / znamionowa siła | 3 200 N / 800 N |
Cykle na godzinę przy sile znamionowej | 46 |
Ochrona | IP44 |
Temperatura pracy | −20 do +50 °C |
Zabezpieczenie termiczne | 140 °C |
Klasa izolacji | F |
Szacowana żywotność według NICE | 50 000 do 150 000 cykli roboczych |
Wymiary całkowite (długość × szerokość × wysokość) | 965 × 115 × 105 mm |
Masa silnika | 7 kg |
Parametry i wykres modelu TO5016P uzupełnia dodatek montażowy producenta. Programowanie należy przeprowadzić zgodnie z instrukcją faktycznie zamontowanej centrali.
