NICE Toona TO4005 – samodzielny napęd 230 V do skrzydła o długości do 3 m
| Dostępność produktu: | dostępny w magazynie | Towar standardowo wysyłamy w ciągu 24 godzin. |
|---|
dostępny w magazynie
1 284,30 zł z VAT
| Masa |
|---|
| 10 kg |
Opis produktu NICE Toona TO4005 – samodzielny napęd 230 V do skrzydła o długości do 3 m
NICE Toona 4 TO4005 to samodzielny silnik 230 V AC do jednego skrzydła. Zgodnie z wykresem NICE przy długości 3 m udźwig wynosi maksymalnie około 300 kg; masa 500 kg dotyczy długości do około 1,8 m. Napęd jest nieodwracalny, ma kondensator 7 µF i mikroprzełącznik ogranicznika otwierania. Centrala i akcesoria są dobierane do wybranego zestawu.
Silnik 230 V AC należy dobierać razem z kompatybilną centralą sterującą.
| Szybka nawigacja na tej stronie | ||
|---|---|---|
| Dobór i limity | Żywotność | Zestawy |
| Zawartość opakowania | Akcesoria | Instrukcja |
| Montaż | Okablowanie | Podłączenie akcesoriów |
| Parametry | Konserwacja | Odblokowanie |
Kompatybilne akcesoria do napędu NICE Toona 4 TO4005
Wymienionych akcesoriów należy używać zgodnie z zaciskami i wyjściami faktycznie zastosowanej centrali sterującej. Aktualne zestawy TO4005 zawierają MC800; starsze zestawy mogą zawierać inną płytę. Przed montażem sprawdź konkretne połączenia.
Ponadto zalecamy dokupienie kompatybilnych akcesoriów opcjonalnych do napędu:
| Co | Dlaczego | Typ |
|---|---|---|
Centrala sterująca |
Elektronika sterująca napędem. |
|
| Sygnalizuje ruch bramy. Antenę ma tylko model, w którego opisie wyraźnie ją wymieniono; wybór lampy zależy od wyjścia zastosowanej centrali. | ELAC – lampa ostrzegawcza z anteną do zestawów z MC800. Przy zasilaniu 230 V MC800/MCA5R30 ma na wyjściu FLASH napięcie sieciowe 230 V AC, maks. 21 W, do samodzielnie migającej lampy. W przypadku innej lampy sprawdź napięcie, pobór mocy, wbudowane miganie i sposób podłączenia; samo napięcie silnika nie wystarczy do jej doboru. | |
Monitorują przestrzeń między nadajnikiem a odbiornikiem. Po przerwaniu wiązki przekazują sygnał do centrali; reakcja zależy od podłączenia i konfiguracji. Po montażu sprawdź działanie zabezpieczeń całej bramy. W MC800 BlueBUS i fotokomórki stykowe podłącza się do różnych wejść. | ||
Fotokomórki stykowe | Fotokomórki przekaźnikowe z odpowiednim stykiem należy podłączać do właściwego wejścia zastosowanej centrali. | |
| Dobierz pilot do odbiornika w konkretnym zestawie i wymaganego kodowania. | Odbiornik OXIBD obsługuje odpowiednio zakodowane piloty MYGO4 i FLO2RE. Do sterowania dwukierunkowego parę tworzą ON3EBD + OXIBD. Do uzyskania większego zasięgu użyj osobnego zestawu ON3ELR + OXILR. Nie należy dowolnie zamieniać pilotów między tymi systemami. | |
| Odbiornik i nadajnik muszą korzystać z takiego samego kodowania; wyposażenie oferowanych zestawów przedstawiono w tabeli zestawów. |
|
|
|
Dla lepszego zasięgu pilota. |
||
|
Na wypadek, gdyby zapomnieli Państwo pilota lub gdy odwiedza Państwa wiele pojazdów albo osób i nie chcą Państwo każdemu dawać pilota ani za każdym razem otwierać bramy. |
||
|
Sterowanie bramą za pomocą klucza poprzez przełącznik podłączony przewodem do centrali w dowolnym miejscu. |
||
|
Sterowanie napędem przez przyłożenie karty lub breloka do czytnika. |
|
|
| Zamek utrzymuje skrzydło w pozycji zamkniętej. Centrala musi go zwolnić przed otwarciem; odpowiedniość i napięcie należy dobrać do bramy i konkretnej centrali. |
|
Dobór napędu TO4005
Limity długości i masy skrzydła
Wykres NICE dla Toona 4 dopuszcza około 500 kg przy długości skrzydła do 1,8 m i 300 kg przy 3 m. Między tymi punktami dopuszczalna masa maleje wraz z długością. Należy również uwzględnić swobodny ruch skrzydła, pełne wypełnienie i wiatr.
Szacowana żywotność
Żywotność jest szacowana na podstawie wskaźnika obciążenia, a nie gwarantowanej liczby cykli. Zsumuj odpowiednie wartości z tabeli i odczytaj wynik z oryginalnego wykresu NICE.
| Wpływ w przypadku Toona 4 | Wskaźnik |
|---|---|
Masa skrzydła do 200 kg | 0 % |
Masa powyżej 200 do 300 kg | 10 % |
Masa powyżej 300 do 400 kg | 20 % |
Masa powyżej 400 do 500 kg | 30 % |
Długość skrzydła od 2 do 3 m | 20 % |
Temperatura powyżej 40 °C, poniżej 0 °C lub wilgotność powyżej 80 % | 20 % |
Pełne wypełnienie skrzydła | 15 % |
Strefa wiatrowa | 15 % |
| Wykres żywotności |
|---|
 Kliknij, aby powiększyć oryginalny wykres NICE. |
Do obliczeń użyj masy jednego skrzydła. Na przykład przy masie 250 kg, długości 2,5 m i braku innych czynników wskaźnik wynosi 10 % + 20 % = 30 %; szacowaną liczbę cykli odczytuje się z wykresu.
Samodzielny napęd i zestawy
Na tej stronie zamawiany jest jeden napęd TO4005. Oryginalna instrukcja NICE pokazuje wsporniki montażowe, elementy złączne i klucze zależnie od konkretnego opakowania. Przed montażem sprawdź kompletność dostawy według rysunku 1 producenta. Sam napęd, bez centrali i niezbędnych elementów bezpieczeństwa, nie stanowi kompletnej automatyki.
Kompatybilne centrale sterujące
- Aktualna centrala w zestawach: NICE MC800 (płyta MCA5R30), zamiennik starszych modeli wymienionych poniżej.
- Do jednego silnika: NICE MC200 jest nadal w sprzedaży.
- Starsze kompatybilne modele, których już się nie produkuje: NICE Mindy A60, NICE A400, NICE-A6, NICE-A6F. W przypadku istniejącej instalacji należy skorzystać z instrukcji właściwej dla zamontowanej płyty.
Zestawy z napędem TO4005
| Zestaw podstawowy – 1 skrzydło | Zestaw podstawowy – 2 skrzydła |
|---|---|
| 1 × TO4005, 1 × MC800, 1 × MYGO4, 1 × OXIBD. Skład zestawu i cena » | 2 × TO4005, 1 × MC800, 1 × pilot NICE, 1 × OXIBD. Skład zestawu i cena » |
| Zestaw z fotokomórkami – 1 skrzydło | Zestaw z fotokomórkami – 2 skrzydła |
| 1 × TO4005, 1 × MC800, 1 × MYGO4, 1 × OXIBD, 1 para EPM. Skład zestawu i cena » | 2 × TO4005, 1 × MC800, 1 × pilot NICE, 1 × OXIBD, 1 para EPM. Skład zestawu i cena » |
| Zestaw z akcesoriami – 1 skrzydło | Zestaw z akcesoriami – 2 skrzydła |
| 1 × TO4005, 1 × MC800, 1 × MYGO4, 1 × OXIBD, 1 para EPM, 1 × ELAC. Skład zestawu i cena » | 2 × TO4005, 1 × MC800, 1 × MYGO4, 1 × OXIBD, 1 para EPM, 1 × ELAC. Skład zestawu i cena » |
Montaż napędu TO4005
Przed zamocowaniem sprawdź, czy słupek, jego fundament i kotwienie przeniosą obciążenia od skrzydła, napędu i wiatru. Sam wymiar profilu nie przesądza o jego przydatności: znaczenie mają również materiał, grubość ścianki, wysokość, położenie zawiasu i stan fundamentu.
Jeśli położenie zawiasu i kształt słupka nie pozwalają zachować wymiarów z wykresu montażowego, zmodyfikuj tylny uchwyt lub użyj przedłużanego uchwytu PLA6. Wymiary A i B dobierz na podstawie zmierzonego wymiaru C i wymaganego kąta otwarcia zgodnie z wykresu montażowego NICE. Przy otwieraniu na zewnątrz potrzebny jest przedłużany tylny uchwyt; jego długość dobierz na podstawie wykresu i sprawdź, czy skrzydło porusza się swobodnie.
Przed zamocowaniem sprawdź również, czy skrzydło porusza się płynnie i zachowuje bezpieczny odstęp od stałych przeszkód. Przedni i tylny uchwyt różnią się wysokością o F = 34 mm.
I. Montaż tylnego uchwytu mocującego
Schemat otwierania do wewnątrz
Schemat otwierania na zewnątrz
Wyznacz położenie tylnego uchwytu za pomocą wykresu, z którego odczytasz wymiary A i B oraz maksymalny kąt otwarcia. Uwaga, wartości A oraz B muszą być zbliżone (najlepiej takie same), aby napęd poruszał się płynnie i liniowo.
Wykres obliczeniowy
Przykład odczytywania wartości z wykresu
Sposób obliczania:
- Zmierz odległość C na schemacie
- Na wykresie narysuj poziomą linię przecinającą zmierzoną wartość C
- Punkt przecięcia tej linii z DIL (Zalecana Linia Instalacyjna) pozwoli ustalić maksymalny kąt otwarcia
- Jeśli punkt przecięcia znajduje się poniżej poziomu t, trzeba zmienić wartości tak, aby przesunąć punkt przecięcia powyżej tego poziomu
- Jeśli punkt przecięcia znajduje się powyżej poziomu t, wszystko jest w porządku, ale jeśli wyznaczony maksymalny kąt otwarcia jest nieodpowiedni, trzeba zmienić wartość A a w razie potrzeby również wartość B, tak aby wartości były zbliżone (najlepiej takie same)
Przed zamocowaniem uchwytu do słupka lub muru należy skrócić go do wymaganej długości, odpowiadającej wymiarom A i B oraz przyspawać do płyty montażowej.
1. Skróć uchwyt do wymaganej długości
2. Przyspawaj skrócony uchwyt do płyty montażowej
Standardowy tylny uchwyt dołączony do zestawu ma długość 150 mm. Przed przyspawaniem porównaj jego dostępną długość z wymiarami z wykresu montażowego; jeśli jest niewystarczająca, użyj odpowiednio przedłużonego uchwytu.
Przed zamocowaniem tylnego uchwytu sprawdź, czy przedni uchwyt będzie mocowany do sztywnej części skrzydła bramy, ponieważ — jak widać na ilustracji — przedni i tylny uchwyt różnią się wysokością.
Różnica F = 34 mm.
Jeśli wszystko jest prawidłowe, zamocuj tylny uchwyt do słupka lub muru za pomocą śrub, kołków i podkładek.
II. Montaż przedniego uchwytu mocującego
Przedni uchwyt należy zamontować na skrzydle w odległości określonej na podstawie wartości D i E, które odczytasz z Tabele (wartość D jest stała i wynosi 730 mm):
| A (mm) | E (mm) |
|---|---|
| 100 | 630 |
| 110 | 620 |
| 120 | 610 |
| 130 | 600 |
| 140 | 590 |
| 150 | 580 |
| 160 | 570 |
| 170 | 560 |
| 180 | 550 |
| 190 | 540 |
| 200 | 530 |
| 210 | 520 |
W zestawie znajduje się konsola do przyspawania. Jeśli potrzebujesz konsoli do przykręcenia, zalecamy zamówić alternatywną konsolę do przykręcenia NICE PLA8.
- Oblicz z tabeli wartość E
- Oblicz wysokość na podstawie rysunku wysokości konsol (pokaż rysunek)
- Przymocuj konsolę do skrzydła (jeśli konsolę spawasz, zalecamy na razie tylko ją przyłapać)
III. Montaż napędu bramy na tylnej konsoli
- Przymocuj silnik do konsoli tak jak na rysunku, używając dołączonego sworznia tylnej konsoli, podkładki i nakrętki.
- Dokręć nakrętkę do oporu, a następnie poluzuj ją o 1/10 obrotu, aby napęd bramy mógł się obracać
IV. Montaż napędu bramy na przedniej konsoli
- Przymocuj napęd do konsoli tak jak na rysunku, używając dołączonego sworznia i podkładki.
- Dokręć sworzeń do oporu
V. Mikroprzełącznik ogranicznika przy otwieraniu
TO4005 należy do modeli Toona 4 zasilanych napięciem 230 V, wyposażonych w ogranicznik mechaniczny i mikroprzełącznik. Po zetknięciu z ogranicznikiem mikroprzełącznik odcina zasilanie elektryczne silnika. Ustawienie i sprawdzenie położenia krańcowego należy przeprowadzić zgodnie z oryginalnym rysunkiem i zastosowaną centralą sterującą; procedury dla mechanicznego ogranicznika 24 V nie należy stosować bez weryfikacji.
Podłączenie elektryczne silnika TO4005

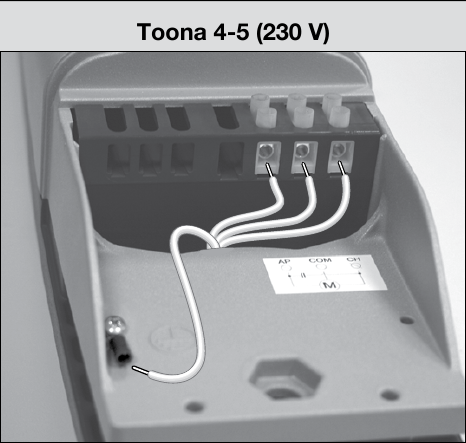

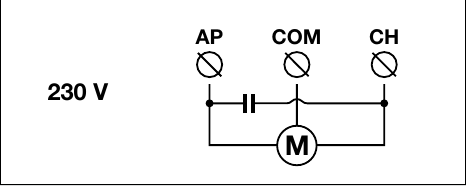

Silnik ma przyłącza AP / COM / CH oraz oddzielne uziemienie ochronne. Podłączenie wykonuj wyłącznie po odłączeniu zasilania, zgodnie z rysunkiem 15 NICE i instrukcją używanej centrali. Kierunek pracy, krańcowy mikroprzełącznik i elementy zabezpieczające sprawdź podczas testu całej bramy.
Centrala sterująca MC800 stosuje się wyłącznie w zestawach, które faktycznie ją zawierają. Napięcie silnika 230 V samo w sobie nie określa napięcia wyjść fotokomórek, lampy ostrzegawczej ani sterowników.
Podłączenie akcesoriów w MC800 z płytą MCA5R30
Poniższe podłączenie dotyczy MC800/MCA5R30 w aktualnych zestawach TO4005. Zaciski akcesoriów znajdują się w centrali, a nie w samym silniku. W przypadku innej centrali sterującej skorzystaj z jej własnego schematu. Przed rozpoczęciem prac odłącz zasilanie sieciowe.
| Akcesoria | Zaciski, zasilanie i polaryzacja |
|---|---|
Zasilanie pomocnicze | W MCA5R30 zacisk 3 = 0 V (−) i zacisk 4 = +24 V DC oraz wspólny punkt wejść. W przypadku akcesoriów zasilanych obowiązuje wspólny limit 200 mA; sprawdź pobór prądu i dopuszczalne napięcie każdego produktu. |
Fotokomórki przekaźnikowe EPM | Przy wyłączonym trybie Standby i bez testu fotokomórek zasil nadajnik TX i odbiornik RX z zacisku 4 (+24 V DC) i zacisku 3 (−). Styk bezpotencjałowy C–NC odbiornika podłącz między 4 (wspólny) a odpowiednim wejściem 8/PHOTO, 9/PHOTO1 lub 10/PHOTO2. Styk nie ma polaryzacji +/−. Wejścia AUX muszą być ustawione na tryb fotokomórek przekaźnikowych; w trybie wyłączników krańcowych mają inne znaczenie. |
EPM przy włączonym trybie Standby | Zgodnie ze schematem MCA5R30 zasil zarówno TX, jak i RX między zaciskiem 4 (+24 V DC) a zaciskiem 5 (OutSTB, przełączana linia powrotna). W fotokomórkach EPM 1 = +, 2 = linia powrotna. OutSTB ma parametry 24 V, maksymalnie 4 W a w trybie Standby wyłącza się; nie używaj zacisku 5 jako stałego minusa. Styk RX C–NC podłącz między zacisk 4 a odpowiednie wejście PHOTO. |
EPM z testem fotokomórek | Zgodnie ze schematem testu fotokomórek podłącz TX 1 → 4 (+24 V DC), TX 2 → 5 (OutSTB). Odbiornik jest zasilany na stałe: RX 1 → 4 (+), RX 2 → 3 (−). Styk RX C–NC pozostaje podłączony między zaciskiem 4 a odpowiednim wejściem PHOTO. Nie przeciążaj wyjścia OutSTB ani nie używaj go jednocześnie do zasilania innego obciążenia; po podłączeniu przeprowadź programowanie i sprawdź działanie funkcji bezpieczeństwa. |
Fotokomórki BlueBUS | Kompatybilne EPMB podłącz dwuprzewodowo do zacisków 6 i 7 BlueBUS. + i − nie są rozróżniane. Ustaw adres, a po dodaniu lub usunięciu elementu uruchom procedurę rozpoznawania urządzeń. |
STOP i styki sterujące | Wejście bezpotencjałowe 12/STOP przyjmuje sygnał z podłączonego elementu NO, NC lub 8,2 kΩ; stan jest zapamiętywany podczas programowania. 13/SbS, 14/OPEN i 15/CLOSE wykorzystują styk NO względem zacisku 4 (wspólnego). Takie styki nie mają biegunów +/−; nie doprowadzaj zewnętrznego napięcia do wejść. Dotyczy to również przekaźnika przełącznika kluczowego lub zewnętrznego odbiornika. |
Lampa sygnalizacyjna ELAC | NICE ELAC podłącz do wyjścia FLASH przeznaczonego do osobno migającej lampy: przełączane 120/250 V AC, maks. 21 W. To wyjście sieciowe; nie ma biegunów +/−. Nie wolno go pomylić z zaciskami akcesoriów 24 V. |
Elektrozamek | Zaciski 1–2 / EL: 12 V AC, maks. 15 VA. Wyjście prądu przemiennego nie ma biegunów +/−; sprawdź parametry zamka. |
Odbiornik radiowy | OXIBD montuje się w złączu SM; nie używaj do tego zacisków zasilania 3/4 ani BlueBUS. Antenę podłącza się zgodnie z instrukcją odbiornika, a nie według zacisków silnika. |
Jeśli wejścia AUX 8–11 są używane do wyłączników krańcowych, ich funkcja różni się od funkcji wejść PHOTO; mikrowyłącznik w silniku TO4005 sam w sobie nie określa ustawienia AUX w centrali. Po zmianie fotokomórek lub sposobu podłączenia powtórz odpowiednią procedurę programowania i sprawdź zatrzymywanie oraz reakcję bramy. Szczegółowa procedura znajduje się w instrukcji centrali MC800.
Fotokomórki przekaźnikowe w trybie Standby
Fotokomórki przekaźnikowe z testem fotokomórek
Ręczne odblokowanie w przypadku awarii zasilania
- Odsuń osłonę zamka napędu.
- Włóż klucz odblokowujący, przekręć go i wyciągnij dźwignię.
- Powoli przesuń ręcznie skrzydło. Po zakończeniu ponownie zablokuj napęd i sprawdź jego zazębienie.
Procedura odpowiada oryginalnej ilustracji 16 NICE. Skrzydło można przesuwać ręcznie dopiero po odłączeniu zasilania i upewnieniu się, że można je bezpiecznie poruszyć.
Dane techniczne
Model | NICE Toona 4 TO4005 |
|---|---|
Zastosowanie | Napęd elektromechaniczny do bram skrzydłowych |
Zasilanie silnika | 230 V AC / 50 Hz |
Maksymalny / znamionowy pobór prądu | 1,5 A / 1 A |
Maksymalna / znamionowa moc pobierana | 340 W / 180 W |
Wbudowany kondensator | 7 µF |
Skok | 385 mm |
Prędkość bez obciążenia / pod obciążeniem | 0,016 / 0,012 m/s |
Maksymalna / znamionowa siła | 1 800 N / 600 N |
Cykle na godzinę przy sile znamionowej | 58 |
Stopień ochrony / klasa izolacji | IP44 / klasa F |
Ochrona termiczna | 140 °C |
Temperatura pracy | −20 do +50 °C |
Wymiary (dł. × szer. × wys.) | 820 × 115 × 105 mm |
Masa napędu | 6 kg |
