NICE Toona Toona 4016P – samodzielny napęd do bram skrzydłowych, do skrzydła o długości 3 m i wadze 800 kg, do większego obciążenia
| Dostępność produktu: | dostępny w magazynie | Towar standardowo wysyłamy w ciągu 24 godzin. |
|---|
w magazynie
1 623,74 zł z VAT
| Masa |
|---|
| 10 kg |
Opis produktu NICE Toona Toona 4016P – samodzielny napęd do bram skrzydłowych, do skrzydła o długości 3 m i wadze 800 kg, do większego obciążenia
NICE Toona TO4016P to samodzielny siłownik elektromechaniczny do jednego skrzydła bramy. Siłownik działa przy napięciu 230 V AC z odpowiedniej centrali sterującej. Informacja o napięciu siłownika nie oznacza informacji o zasilaniu sieciowym centrali.
Masę i długość jednego skrzydła należy oceniać łącznie, zgodnie z wykresem NICE; dwie skrajne wartości podane dla modelu nie obowiązują automatycznie jednocześnie.
Wzmocniony wariant ma własny wykres dopuszczalnej masy i długości skrzydła. Przy wyborze skorzystaj z wykresu dla dokładnego modelu siłownika.
Jeśli siłownik jest częścią zestawu z MC800/MCA5R30, skorzystaj z instrukcji tej płyty. W przypadku innego lub starszego zestawu sprawdź faktyczny typ centrali sterującej.
| Szybka nawigacja | |
|---|---|
| Akcesoria | Limity |
| Żywotność | Montaż |
| Podłączenie | Odblokowanie |
| Parametry | Konserwacja |
| Akcesoria – zaciski i biegunowość | Instrukcja PDF |
- Nieodwracalny
- 230 V
- Wolny
- Z mechanicznym ogranicznikiem i mikrowyłącznikiem; położenia krańcowe należy sprawdzić w rzeczywistym wykonaniu siłownika
- Do większego obciążenia – 3200 N
Zakres zastosowania
Wykres NICE pokazuje skrajne wartości: 800 kg i 3 m dla jednego skrzydła. Dopuszczalną kombinację tych wartości należy odczytać z krzywej; maksymalnych wartości nie można automatycznie stosować jednocześnie.
Żywotność i obciążenie
W przypadku modelu TO4016P orientacyjna żywotność wynosi 50 000 do 150 000 cykli pracy. Zależy od masy i długości skrzydła, oporów ruchu, temperatury, wiatru i konserwacji. Nie można określić dokładnej liczby cykli dla konkretnej bramy na podstawie tego zakresu.
Wybór centrali sterującej
NICE MC800/MCA5R30 to aktualnie oferowana centrala i zastępuje starsze modele A60, A400, A6 i A6F. Do jednego siłownika nadal oferowany jest także model MC200. W przypadku starszej, już zamontowanej centrali skorzystaj z instrukcji właściwej płyty.
Aktualnie w ofercie
- NICE MC800 – do jednego lub dwóch siłowników 230 V.
- NICE MC200 – do jednego siłownika 230 V.
Starsze kompatybilne centrale – wycofane z produkcji
I. Montaż tylnego wspornika mocującego
Słupek i mocowanie wsporników: Do standardowego montażu zalecamy solidny słupek o przekroju 120 × 120 mm. Przekrój 100 × 100 mm to orientacyjna wartość minimalna, stosowana tylko wtedy, gdy wytrzymałość słupka i jego fundamentu oraz położenie zawiasu są odpowiednie.
Przy innym przekroju lub odsunięciu zawiasu dostosuj tylny wspornik albo zastosuj przedłużony wspornik PLA6. Wymiary A i B muszą być zgodne ze zmierzonym wymiarem C i kątem otwarcia; ich znaczenie pokazuje wykres montażowy. Przy otwieraniu na zewnątrz potrzebny jest przedłużony tylny wspornik; jego długość należy określić na podstawie geometrii montażu i sprawdzić swobodny ruch skrzydła.
Rysunek otwierania do wewnątrz
Rysunek otwierania na zewnątrz
Oblicz położenie tylnego wspornika za pomocą wykresu, z którego odczytasz wymiary A i B oraz maksymalny kąt otwarcia. Uwaga, wartości A jak i B muszą być zbliżone (najlepiej jednakowe), aby napęd poruszał się płynnie, ruchem liniowym.

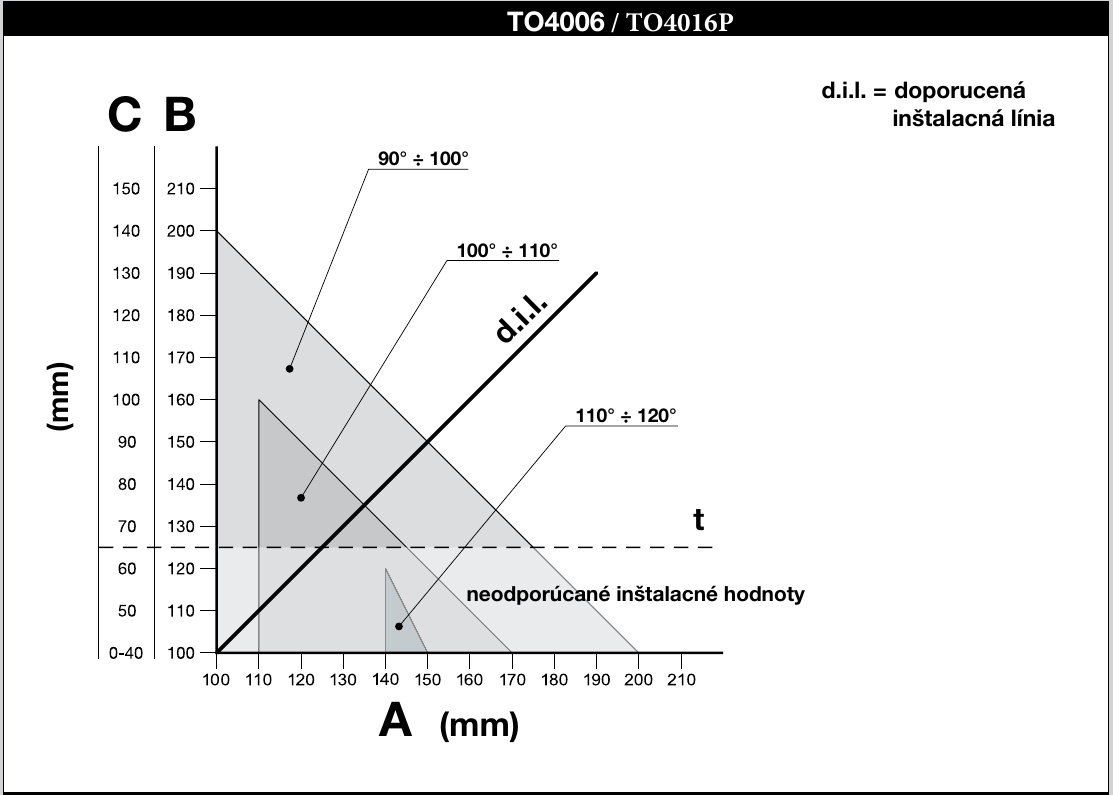

Wykres montażowy NICE Toona TO4006 / TO4016P
Przykład odczytywania wartości z wykresu
Sposób obliczenia:
- Zmierz odległość C z rysunku
- Na wykresie montażowym znajdź zmierzoną wartość C i poprowadź od niej poziomą linię. Na sąsiedniej skali odczytaj odpowiadający jej wymiar B.
- Punkt przecięcia z linią d.i.l. (zalecana linia montażowa na wykresie NICE) wyznacza maksymalny kąt otwarcia; z tego punktu odczytaj wymiar A, prowadząc linię pionowo.
- Nie używaj wymiaru B poniżej przerywanej linii t; NICE nie zaleca tego obszaru wykresu.
- Jeśli kąt otwarcia jest niewłaściwy, dostosuj wymiar A i w razie potrzeby także B, tak aby były w przybliżeniu równe. Następnie ponownie sprawdź pełny zakres ruchu skrzydła.
Przed zamocowaniem wspornika do słupka lub muru należy skrócić go do wymaganej długości odpowiadającej wymiarom A i B i przyspawać do płyty montażowej.
1. Przytnij wspornik na wymaganą długość
2. Przyspawaj skrócony wspornik do płyty montażowej
Dostarczony wspornik tylny ma długość 150 mm. Przed skróceniem i przyspawaniem sprawdź, czy wspornik pozwoli zachować wymiary A i B dla Twojego słupka; w razie potrzeby użyj przedłużonego wspornika.
Przed zamocowaniem wspornika tylnego sprawdź, czy przedni wspornik wypada na stałej części skrzydła bramy, ponieważ między wspornikiem przednim a tylnym występuje różnica wysokości, jak widać na ilustracji.
Według rysunku NICE różnica wysokości wsporników wynosi F = 34 mm. Przed przyspawaniem sprawdź również wymiar w dostarczonym zestawie wsporników.
Jeśli wszystko pasuje, zamocuj wspornik tylny do słupka lub muru za pomocą śrub, kołków i podkładek.
II. Montaż przedniego wspornika mocującego
Ustaw przedni wspornik zgodnie z wymiarami A, D i E. Dla TO4016P tabela montażowa podaje D = 695 mm; odpowiednią wartość E wybierz na podstawie zmierzonego wymiaru A:
| A (mm) | E (mm) |
|---|---|
| 100 | 595 |
| 110 | 585 |
| 120 | 575 |
| 130 | 565 |
| 140 | 555 |
| 150 | 545 |
| 160 | 535 |
| 170 | 525 |
| 180 | 515 |
| 190 | 505 |
| 200 | 495 |
| 210 | 485 |
W dostarczonym zestawie znajduje się wspornik do przyspawania. Jeśli wolisz wspornik przykręcany, zalecamy zamówienie alternatywnego wspornika przykręcanego NICE PLA8.
- Odczytaj z tabeli wartość E
- Oblicz wysokość na podstawie ilustracji wysokości wsporników (pokaż ilustrację)
- Przymocuj wspornik do skrzydła (jeśli go przyspawujesz, zalecamy na razie tylko go sczepić)
III. Montaż napędu bramy na wsporniku tylnym
- Przymocuj silnik do wspornika tak jak na ilustracji, używając dostarczonego sworznia wspornika tylnego, podkładki i nakrętki.
- Dokręć nakrętkę do oporu, a następnie poluzuj ją o 1/10 obrotu, aby napęd bramy mógł się obracać
IV. Montaż napędu bramy na wsporniku przednim
- Przymocuj napęd do wspornika tak jak na ilustracji, używając dostarczonego sworznia i podkładki.
- Dokręć sworzeń do oporu
V. Położenia krańcowe i mikroprzełącznik
Silnik 230 V ma ogranicznik mechaniczny z mikroprzełącznikiem, który po zetknięciu ze sworzniem odcina zasilanie silnika. Przy odłączonym zasilaniu monter musi sprawdzić rzeczywiste wyposażenie dostarczonego napędu w ograniczniki, ustawić położenia krańcowe, a przed uruchomieniem przetestować ruch i elementy bezpieczeństwa zgodnie z instrukcją użytej centrali sterującej.
Okablowanie i podłączenie silnika
Przed podłączeniem odłącz zasilanie elektryczne. Napięcie 230 V AC jest napięciem silnika; zasilanie centrali i wyjścia akcesoriów należy rozpatrywać osobno. Na silniku oznaczono zaciski AP / COM / CH oraz zacisk ochronny uziemienia. Podłączenie, kierunek ruchu i kontrolę mikroprzełączników wykonaj zgodnie z oryginalnym rysunkiem NICE oraz instrukcją użytej centrali sterującej. Przy otwieraniu na zewnątrz zgodnie z zaleceniami NICE należy zamienić przewody kierunkowe; przewód ochronny pozostaje na swoim miejscu.
Po podłączeniu sprawdź kierunek ruchu, położenia zatrzymania i elementy bezpieczeństwa zgodnie z instrukcją konkretnej centrali. Podłączenie elektryczne i testy powinny być wykonywane przez osobę z odpowiednimi kwalifikacjami.
Podłączenie akcesoriów w MC800 z płytą MCA5R30
Poniższy sposób podłączenia dotyczy MC800/MCA5R30 w zestawach z tą centralą. Zaciski akcesoriów należą do centrali, a nie do samego silnika. W przypadku innej centrali sterującej skorzystaj z jej własnego schematu. Przed rozpoczęciem pracy odłącz zasilanie sieciowe.
| Akcesoria | Zaciski, zasilanie i polaryzacja |
|---|---|
Zasilanie pomocnicze | Na płycie MCA5R30 jest zacisk 3 = 0 V (−) oraz zacisk 4 = +24 V DC oraz wspólny punkt wejść. Łączny limit prądu dla zasilanych akcesoriów wynosi 200 mA; sprawdź pobór prądu i dopuszczalne napięcie każdego produktu. |
Fotokomórki przekaźnikowe EPM | Przy wyłączonym trybie Standby i bez testu fotokomórek zasilaj nadajnik TX i odbiornik RX z zacisku 4 (+24 V DC) oraz zacisku 3 (−). Styk bezpotencjałowy C–NC odbiornika podłącz między 4 (wspólny) a odpowiednie wejście 8/PHOTO, 9/PHOTO1 lub 10/PHOTO2. Styk nie ma +/−. Wejścia AUX muszą być ustawione na tryb przekaźnikowych fotokomórek; w trybie wyłączników krańcowych mają inne znaczenie. |
EPM przy włączonym trybie Standby | Zgodnie ze schematem MCA5R30 zasilaj zarówno TX, jak i RX między zaciskiem 4 (+24 V DC) a zaciskiem 5 (OutSTB, przełączana linia powrotna). W fotokomórkach EPM 1 = +, 2 = linia powrotna. OutSTB ma 24 V, maks. 4 W i wyłącza się w trybie Standby; nie używaj zacisku 5 jako stałego minusa. Styk RX C–NC podłącz między 4 a odpowiednie wejście PHOTO. |
EPM z fototestem | Podłącz zgodnie ze schematem fototestu TX 1 → 4 (+24 V DC), TX 2 → 5 (OutSTB). Odbiornik jest zasilany na stałe: RX 1 → 4 (+), RX 2 → 3 (−). Styk RX C–NC pozostaje podłączony między 4 a odpowiednim wejściem PHOTO. Nie przeciążaj wyjścia OutSTB ani nie używaj go jednocześnie do zasilania innego obciążenia; po podłączeniu przeprowadź programowanie i sprawdź działanie funkcji bezpieczeństwa. |
Fotokomórki BlueBUS | Kompatybilne EPMB podłącz dwuprzewodowo do zacisków 6 i 7 BlueBUS. Nie ma znaczenia, który przewód podłączysz do +, a który do −. Ustaw adres i po dodaniu lub odłączeniu elementu uruchom programowanie urządzeń. |
STOP i styki sterujące | Wejście bezpotencjałowe 12/STOP obsługuje podłączony element NO, NC lub 8,2 kΩ; jego stan jest zapamiętywany podczas programowania. 13/SbS, 14/OPEN i 15/CLOSE wykorzystują styk NO względem zacisku 4 (wspólny). Te styki nie mają +/−; nie podłączaj do wejść zewnętrznego napięcia. Dotyczy to również przekaźnika przełącznika kluczykowego lub zewnętrznego odbiornika. |
Lampa sygnalizacyjna ELAC | NICE ELAC podłącz do wyjścia FLASH przeznaczonego do samodzielnie migającej lampy: przełączane 120/250 V AC, maks. 21 W. To wyjście sieciowe; nie ma +/−. Nie wolno go pomylić z zaciskami akcesoriów 24 V. |
Elektrozamek | Zaciski 1–2 / EL: 12 V AC, maks. 15 VA. Wyjście prądu przemiennego nie ma +/−; sprawdź parametry zamka. |
Odbiornik radiowy | OXIBD montuje się w złączu SM; nie używaj do tego zacisków zasilania 3/4 ani BlueBUS. Antenę podłącza się zgodnie z instrukcją odbiornika, a nie według oznaczeń zacisków silnika. |
Jeśli wejścia AUX 8–11 są używane do wyłączników krańcowych, ich funkcja różni się od funkcji wejść PHOTO. Po zmianie fotokomórek lub okablowania ponownie przeprowadź odpowiednie programowanie i sprawdź zatrzymanie oraz reakcję bramy. Szczegółowa procedura znajduje się w instrukcji centrali MC800.
Przekaźnikowe fotokomórki w trybie Standby
Przekaźnikowe fotokomórki z fototestem
Akcesoria do jednostki sterującej
Akcesoria opcjonalne dobieraj do jednostki sterującej zastosowanej w danym zestawie. Przed zamówieniem sprawdź jej napięcie, wejścia, odbiornik i typ połączenia:
| Co | Dlaczego | Typ |
|---|---|---|
| Centrala sterująca |
Elektronika sterująca napędem. |
|
| Lampa sygnalizacyjna | Sygnalizuje ruch bramy. Model ELAC ma wbudowaną antenę; przy prawidłowym podłączeniu może poprawić odbiór sygnału pilota. |
Inną lampę sygnalizacyjną dobierz do napięcia i obciążalności wyjścia zastosowanej centrali. |
| Fotokomórki |
Fotokomórki pomagają wykryć przeszkodę; reakcja bramy zależy od podłączenia i ustawień jednostki sterującej. W MC800 fotokomórki stykowe i BlueBUS podłącza się do różnych wejść. Liczbę par i sposób ich użycia dobierz do faktycznie zastosowanej płyty. |
|
| Pilot | Do zdalnego sterowania bramą. Typ i kodowanie pilota dobierz do odbiornika zamontowanego w używanej jednostce sterującej. |
|
| Odbiornik |
Do zdalnego sterowania bramą. Przed wyborem sprawdź złącze i obsługiwane kodowanie konkretnej centrali. |
|
| Antena |
Poprawia zasięg pilota. |
|
| Klawiatura | Otwieranie bramy kodem, bez pilota. W przypadku modeli BlueBUS sprawdź, czy dana centrala obsługuje je jako urządzenia sterujące. | |
| Przełącznik kluczykowy | Sterowanie kluczem przez odpowiednie wejście sterujące centrali; miejsce montażu dobierz do instalacji kablowej. | |
| Czytniki kart | Dostęp za pomocą karty lub breloka. ETPB wymaga centrali z BlueBUS obsługującej urządzenia sterujące. |
|
| Elektrozamki | Elektrozamek blokuje skrzydło w pozycji zamkniętej. Dobierz i podłącz zamek odpowiednio do bramy, napięcia i wyjścia używanej centrali. |
|
Ręczne odblokowanie napędu
Odblokuj lub zablokuj napęd wyłącznie przy nieruchomym skrzydle. Jeśli brama jest wyposażona w elektrozamek, najpierw go odblokuj. W razie awarii odłącz zasilanie.
- Odsuń osłonę, włóż dołączony klucz i obróć go zgodnie z ruchem wskazówek zegara.
- Podnieś dźwignię odblokowującą i przesuń skrzydło ręcznie.
- Aby ponownie zablokować napęd, opuść dźwignię, obróć klucz w kierunku przeciwnym do ruchu wskazówek zegara, wyjmij go i zamknij osłonę.
Przed ponownym uruchomieniem sprawdź, czy napęd jest zablokowany i czy w świetle bramy nikogo nie ma.
Kontrola i konserwacja
Zleć fachową kontrolę napędu co najmniej co 6 miesięcy; przy intensywnym użytkowaniu kontrola może być potrzebna częściej. Przy odłączonym zasilaniu technik sprawdzi mocowania, korozję, zużycie i smarowanie śruby oraz nakrętki prowadzącej, a następnie skontroluje ruch bramy i elementy bezpieczeństwa. Jeśli brama zachowuje się nietypowo, nie próbuj naprawiać jej samodzielnie; skontaktuj się z firmą montażową.
Dane techniczne
| Parametr | Wartość |
|---|---|
Model | TO4016P |
Silnik napędu | 230 V AC |
Maksymalny / znamionowy pobór prądu | 1,7 A / 1,2 A |
Maksymalny / znamionowy pobór mocy | 385 W / 220 W |
Kondensator w silniku | 12 µF |
Skok | 350 mm |
Prędkość bez obciążenia | 0,013 m/s |
Prędkość pod obciążeniem | 0,010 m/s |
Maksymalna / znamionowa siła | 3 200 N / 800 N |
Cykle na godzinę przy sile znamionowej | 46 |
Stopień ochrony | IP44 |
Temperatura pracy | −20 do +50 °C |
Zabezpieczenie termiczne | 140 °C |
Klasa izolacji | F |
Szacowana trwałość według NICE | 50 000 do 150 000 cykli roboczych |
Wymiary całkowite (długość × szerokość × wysokość) | 820 × 115 × 105 mm |
Masa silnika | 6 kg |
Instrukcja montażu NICE Toona · Dodatek techniczny do TO4016P. Programowanie, zapamiętywanie położeń i akcesoria opisano w instrukcji właściwej centrali sterującej.
