Szlabany i rampy Nice
Profesjonalne szlabany włoskiego producenta Nice
Szlabany to prosty i skuteczny sposób na kontrolowanie wjazdu na teren i wyjazdu z niego, np. z firm, zakładów, parkingów czy innych zabezpieczonych miejsc. Szlaban może więc służyć jako rampa parkingowa, szlaban drogowy, wjazdowy lub zabezpieczający, działając razem z bramą przesuwną.
W artykule przeczytasz o:
- Zaletach szlabanów
- Podziale szlabanów
- Porównaniu modeli i cykli pracy
- Długości ramienia i szerokości przejazdu
- Zestawach w promocyjnych cenach
- Naszej ofercie szlabanów i ramp
- Sposobach sterowania szlabanem
- Przykładzie realizacji
- Prezentacji wideo szlabanu
- Przygotowaniu budowlanym pod szlabany
- Prędkości szlabanów
Zalety szlabanów
- Niezawodne urządzenie
- Zajmują mało miejsca, wymagają minimalnych prac budowlanych
- Wysoka jakość wykonania, trwały kolor
- Dostępna jest również obudowa szlabanu ze stali nierdzewnej (INOX)
- Szeroki wybór sposobów sterowania
- Możliwość podłączenia zasilanie awaryjne, a w kompatybilnych modelach BAR także zasilania solarnego Solemyo
- Łatwe odblokowanie (w przypadku braku zasilania)
- Dokładnie dobierzemy zestaw odpowiedni do Twoich potrzeb
- Certyfikacja
Podział szlabanów
Szlabany Nice dzielimy na serie WIDE i BAR. Przy wyborze porównaj konkretny model, wymaganą szerokość przejazdu, liczbę cykli otwarcia na godzinę i oczekiwany sposób sterowania.
NICE WIDE nadają się do standardowej eksploatacji i w zależności od modelu obsługują maksymalnie od 100 do 300 cykli na godzinę. Można je wyposażyć w akumulator awaryjny.
Szlabany NICE BAR różnią się wydajnością. M3BAR nadaje się do bardzo intensywnej eksploatacji i szybkiej obsługi pojazdów. W przypadku M5BAR, M7BAR i L9BAR znaczenie ma również długość ramienia. S-BAR obsługuje maksymalnie 100 cykli/h, czyli mniej niż WIDE M.
Centrala sterująca i akumulator awaryjny
WIDE oferuje proste ustawienia do standardowego użytkowania. BAR oferuje bardziej zaawansowane funkcje. S-Bar ma własną centralę, inną niż M-Bar i L-Bar.
| Seria szlabanu | Ustawianie centrali | Akumulator awaryjny |
|---|---|---|
| WIDE S, M, L | WIA20R10: mikroprzełączniki i trymery. | PS324 |
| S-Bar | XBA20R10: przyciski i diody LED. | PS124 |
| M-Bar, L-Bar | BCU1R10: wyświetlacz i joystick. | PS224 |
S-Bar obsługuje liczenie cykli i przypomnienia o serwisie. M-Bar i L-Bar umożliwiają również synchronizację dwóch szlabanów ustawionych naprzeciw siebie w trybie master/slave.
Porównanie modeli i maksymalnej liczby cykli
Jeden cykl oznacza otwarcie i zamknięcie szlabanu. Decydująca jest liczba otwarć w najbardziej ruchliwej godzinie, a nie tylko średnia dzienna.

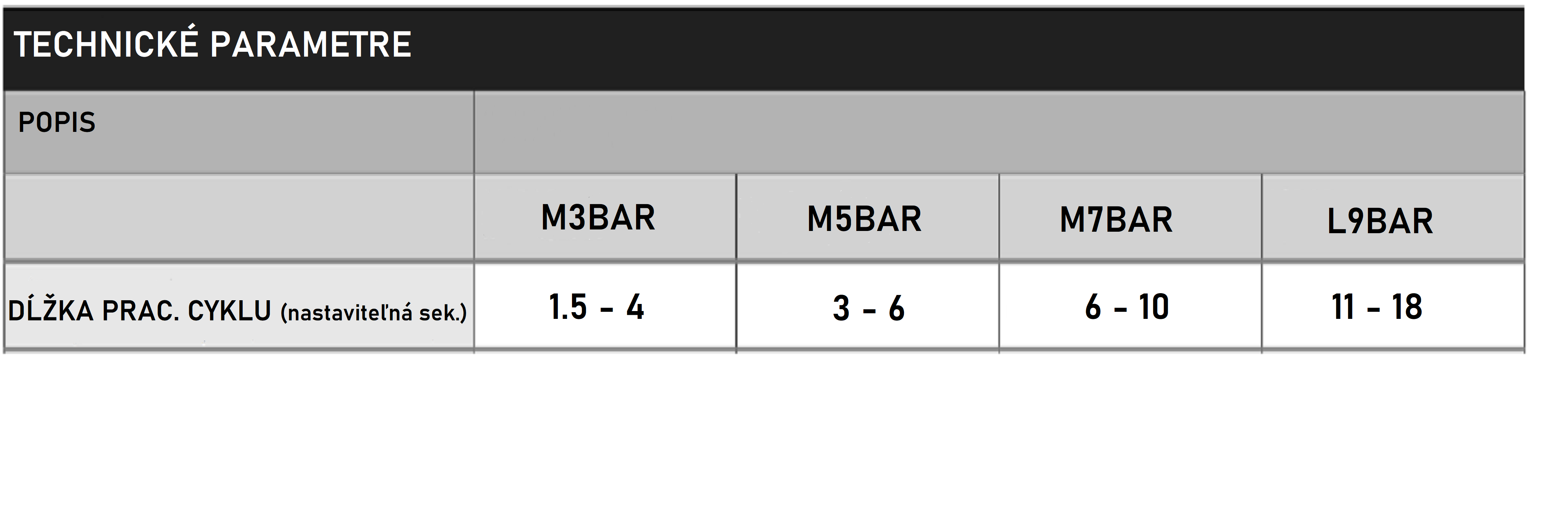

| Model | Maks. cykli/h | Czas otwierania |
|---|---|---|
| WIDE S | 100 | od 4 s |
| WIDE M | 300 | od 3,5 s |
| WIDE L | 200 | od 5 s |
| S-BAR | 100 | od 4 s |
| M3BAR | 500 | 1,5 - 4 s |
| M5BAR | 350 | 3 - 6 s |
| M7BAR | 200 | 6 - 10 s |
| L-BAR (L9BAR) | 150 | 11 - 18 s |
Podane wartości to maksima określone przez producenta przy obciążeniu znamionowym. Rzeczywista częstotliwość pracy zależy od ramienia, akcesoriów i ustawień. W przypadku S4BAR z oświetleniem XBA4 maksymalna wartość wynosi 80 cykli/h, a czas otwierania przekracza 5 s. Podane wartości cykli nie oznaczają gwarantowanej liczby obsłużonych samochodów.
BlueBUS, akumulator awaryjny i zasilanie solarne
BlueBUS ułatwia podłączenie kompatybilnych fotokomórek i innych akcesoriów za pomocą dwóch przewodów. Zapewniają one zasilanie i komunikację z akcesoriami. S-BAR, M-Bar i L-Bar korzystają z BlueBUS, a WIDE – z klasycznych fotokomórek przekaźnikowych.
Przy zamawianiu fotokomórek zwróć uwagę na ich typ: do WIDE – przekaźnikowe EPM, do S-Bar, M-Bar i L-Bar – EPMB z BlueBUS.
Akumulator awaryjny podłącza się osobno, nie przez BlueBUS. Jest dostępny również do modelu WIDE. Zasilanie solarne Solemyo jest przeznaczone do kompatybilnych modeli BAR; WIDE go nie obsługuje. Konkretny zestaw solarny dobierz do modelu i jego centrali sterującej. Sterowanie za pomocą telefonu to dodatkowe, niezależne rozszerzenie, zależne od zastosowanego modułu.
W szlabanach stosuje się silniki 24 V, dzięki czemu można ich używać także w niemal nieprzerwanej eksploatacji. Szlabany mają ochronę amperometryczną. Gdy ramię szlabanu napotka przeszkodę, pobór prądu wzrasta, a centrala sterująca rozpoznaje, że ramię uderzyło w przeszkodę. Po wykryciu przeszkody ramię może się zatrzymać lub wrócić do pozycji otwartej (w zależności od ustawień).
Zestawy w atrakcyjnych cenach
Oferujemy szlabany w korzystnych cenowo zestawach. Oprócz samego szlabanu i ramienia zawierają one także akcesoria, takie jak np. odbiornik, pilot, fotokomórki i lampa ostrzegawcza. W zestawie znajduje się również guma amortyzująca uderzenia do ramienia, a w przypadku zestawu z dwoma ramionami także łącznik do tych ramion.
Zestawy dzielimy przede wszystkim według długości ramienia i rodzaju szlabanu, który będzie podnosił to ramię. Ramiona mają długość 3, 4 lub 5 metrów, ale dzięki oryginalnemu łącznikowi można skonfigurować całkowitą długość nawet do 9 metrów. Same szlabany dzielimy według mocy, prędkości podnoszenia ramienia oraz liczby cykli, które wykonują w ciągu godziny.
Długość ramienia a światło przejazdu
Długość ramienia nie jest tym samym co światło przejazdu. Światło przejazdu to wolna szerokość dostępna dla pojazdu, gdy szlaban jest otwarty. Najpierw zmierz wymagane światło przejazdu, a następnie wybierz ramię i szlaban zgodnie z rysunkiem montażowym.
| Model | Światło przejazdu według instrukcji | Ramię w zestawie (długość nominalna) | Dostępne zestawy |
|---|---|---|---|
| WIDE S | Zależnie od montażu* | 4 m | Zestaw 4 m |
| WIDE M | Zależnie od montażu* | 4 m | Zestaw 4 m |
| WIDE L | Zależnie od montażu* | 5 / 6 / 7 m | Zestaw 5 m Zestaw 6 m Zestaw 7 m |
| S-BAR | do 4 m | 4 m | Zestaw 4 m |
| M3BAR | 2,32–2,82 m | 3 m | Zestaw 3 m |
| M5BAR | 3,17–4,82 m | 4 / 5 m | Zestaw 4 m Zestaw 5 m |
| M7BAR | 5–7 m | 6 / 7 m | Zestaw 6 m Zestaw 7 m |
| L-BAR (L9BAR) | 7–9 m | 8 / 9 m | Zestaw 8 m Zestaw 9 m |
* W przypadku WIDE podano nominalną długość ramienia w zestawie, a nie gwarantowaną szerokość wolnego przejazdu. Światło przejazdu zależy od ustawienia obudowy i mocowania ramienia. W przypadku M-Bar/L-Bar podano zakresy z instrukcji modeli M3BAR, M5BAR, M7BAR i L9BAR. Dodatkowe elementy na ramieniu mogą ograniczyć jego użyteczną długość.
Na przykład ramię NICE XBA15 ma fizycznie 3 150 mm. W przypadku M3BAR instrukcja podaje maksymalne światło przejazdu wynoszące 2,82 m. Oznaczenie zestawu „3 m” nie oznacza więc automatycznie 3 m wolnego przejazdu.
W przypadku szczególnych wymagań możemy dostosować zestawy do Państwa potrzeb.
Nasza oferta szlabanów i ramp
W naszej ofercie mamy również osobno szlabany i ramiona, dzięki czemu możesz samodzielnie skompletować cały zestaw. Trzeba jednak zwrócić uwagę na kompatybilność poszczególnych elementów, w czym chętnie doradzimy. Dostępne jest również wsparcie techniczne.
Ponadto w naszej ofercie znajdziesz także inne akcesoria do szlabanów, takie jak na przykład podpora ramienia, podpora składana, aluminiowa kratka pod ramię czy przegub łamany do ramion do niskich pomieszczeń.
Do niskich pomieszczeń: przegub łamany WIA11 do WIDE M, XBA11 do M3BAR i M5BAR. Przed wyborem należy zmierzyć wysokość sufitu. W przypadku podpory i podramienia należy sprawdzić dozwolone połączenie z ramieniem oraz jego wyważenie.
Osobną kategorią jest bezpieczeństwo. Szlabany Nice mają zintegrowany system wykrywania przeszkód, który po uderzeniu w przeszkodę natychmiast cofa ramię.
Dla większego bezpieczeństwa szlaban może być także wyposażony w fotokomórki bezpieczeństwa, gumowe osłony czy różne ostrzegawcze lampy ostrzegawcze, sygnalizatory świetlne oraz lampki. Polecanym dodatkiem są naklejki odblaskowe, które przykleja się bezpośrednio do ramienia szlabanu. Zwiększa to widoczność samego ramienia i zapobiega częstym uderzeniom w nie.
Zewnętrzny sygnalizator świetlny można podłączyć do modeli WIDE i BAR. Wbudowany XBA8 w górnej pokrywie jest przeznaczony do M-Bar i L-Bar. W przypadku zewnętrznego sygnalizatora świetlnego należy dobrać odpowiednie napięcie, pobór mocy i sposób podłączenia do centrali sterującej.
Silne uderzenie w ramię może uszkodzić szlaban. W wybranych modelach ramię można wyposażyć w uchwyt odchylany, który przy uderzeniu pomaga ograniczyć uszkodzenia szlabanu.
- NICE WIA10 – uchwyt do bocznego odchylania ramienia do WIDE S i WIDE M, do ramienia o długości do 4 m.
- NICE XBA10 – uchwyt do bocznego odchylania ramienia do M3BAR i M5BAR, do ramienia o długości do 4 m.
To wyposażenie opcjonalne. Nie jest to standardowe automatyczne odłączanie ramienia w każdym szlabanie.
Popularnym rozszerzeniem szlabanu jest magnetyczny detektor metalu. Wykrywa metalowe części samochodu, a następnie wysyła polecenie do szlabanu. Efektem może być w pełni zautomatyzowany system, który otwiera szlaban po wykryciu samochodu, albo licznik samochodów na parkingu, zliczający wjazdy i wyjazdy.
Do kompatybilnych central M-Bar i L-Bar oferujemy detektory LP21 oraz LP22 oraz zestaw do wykonania pętli indukcyjnej. Sam detektor wykrywa pojazd. Do zliczania wolnych miejsc lub sterowania ruchem naprzemiennym z sygnalizatorami potrzebny jest także odpowiedni system sterowania.
Sposoby sterowania szlabanem
Szlaban to urządzenie elektroniczne, którym najczęściej steruje się za pomocą klasycznego pilota. Można go w każdej chwili dokupić i zaprogramować. Można go również łatwo skasować. Odbiornik w szlabanie może obsługiwać setki pilotów (np. odbiornik NICE OXIBD ma pamięć na 1024 kody).
Piloty i odbiorniki z naszej oferty
Do codziennego sterowania można wybrać spośród kilku serii NICE z kodem zmiennym. Decydująca jest zgodność z odbiornikiem i jego kodowaniem, tak samo jak w przypadku napędów Robus.
| Zastosowanie | Pilot i odbiornik |
|---|---|
| FloR i Era FloR | FLO2R-S oraz FLO2RE: 2 kanały. FLO4R-S oraz FLO4RE: 4 kanały. |
| Era One | ON2E: 2 kanały. ON4E: 4 kanały. ON9E: 9 kanałów. |
| Era INTI | Piloty dwukanałowe w kolorach: INTI2 czarny, INTI2Y żółty, INTI2L różowy, INTI2B niebieski, INTI2R czerwony, INTI2G zielony. |
| MYGO | MYGO2, MYGO4 lub MYGO8: 2, 4 lub 8 kanałów. |
| Komunikacja dwukierunkowa | ON3EBD + OXIBD |
| Większy zasięg radiowy | ON3ELR + OXILR. LoRa wymaga odbiornika OXILR. Zasięg zależy od otoczenia i anteny. |
Do rozbudowy o zewnętrzny odbiornik dostępny jest również zestaw INTIKIT z odbiornikiem i pilotami INTI.
Sama częstotliwość i kod zmienny nie gwarantują kompatybilności. Jeśli dokupują Państwo pilota do istniejącego szlabanu, mogą nam Państwo przesłać oznaczenie lub zdjęcie odbiornika.
Dostępne są również wszystkie pozostałe opcje sterowania – klawiatury, czytniki kart, przyciski bezprzewodowe na ścianę lub do portierni, automatyczne programatory czasowe, przełączniki kluczykowe lub sterowanie za pomocą telefonu. Zaletą szlabanów Nice jest również możliwość podłączenia urządzeń zewnętrznych innych producentów.
Klawiatura może sterować maksymalnie 3 urządzeniami. Obsługa jest prosta – wystarczy wpisać na klawiaturze własny kod numeryczny o długości 4–8 cyfr.
Czytniki kart są popularnym elementem systemu sterowania. Do czytnika przykłada się kartę zbliżeniową lub brelok a szlaban się otworzy.
Przyciski bezprzewodowe działają jak piloty. Przyciski sprawdzą się w stałym miejscu, np. na ścianie obok włącznika światła.
Jeśli chcesz otwierać i zamykać szlaban o określonych godzinach, idealnym rozwiązaniem będą automatyczne programatory czasowe. Wydają one polecenie szlabanowi zgodnie z ustawioną godziną i minutą.
Do sterowania za pomocą telefonu służy moduł GSM lub nowoczesne rozwiązania oparte na module Wi-Fi. GSM to urządzenie, do którego wkłada się zwykłą kartę SIM z własnym numerem telefonu. Po wykonaniu połączenia na ten numer moduł GSM wysyła polecenie do centrali sterującej i podnosi szlaban (lub otwiera bramę).
Moduł Wi-Fi to również urządzenie podłączane do centrali sterującej, które następnie przekazuje jej polecenia. Moduł Wi-Fi działa za pośrednictwem aplikacji mobilnej i internetu – musi jednak znajdować się w zasięgu własnej (domowej) sieci Wi-Fi.
Szlaban jest urządzeniem z blokadą mechaniczną – po zamknięciu pozostaje zablokowany. W praktyce oznacza to, że nie da się ręcznie przepchnąć szlabanu.. W zestawie znajduje się klucz odblokowujący, który zwalnia przekładnię, dzięki czemu można łatwo podnieść szlaban. Przydaje się to głównie w przypadku awarii zasilania.
Przykład realizacji
Do zamówienia otrzymasz kompletną instrukcję z rysunkami i schematami.
Prezentacja wideo szlabanu Nice Wide
W krótkiej prezentacji wideo szlabanu Nice Wide można zobaczyć jak działa szlaban i z jakich elementów się składa oraz kilka szczegółów, takich jak: klucz odblokowujący; funkcja zabezpieczenia przed uderzeniem, dzięki której szlaban cofa się po wykryciu przeszkody; przegub łamany; możliwość przedłużenia ramienia i inne.
Jeśli mają Państwo dodatkowe pytania dotyczące szlabanów lub potrzebują pomocy w wyborze odpowiedniego urządzenia, prosimy o kontakt mailowy pod adresem [email protected]
Przygotowanie fundamentu pod szlabany
Szlaban najlepiej zamocować do betonowego fundamentu, najlepiej poniżej poziomu przemarzania gruntu, czyli na głębokości ok. 80 cm, w zależności od lokalizacji. Każdy szlaban zawiera w zestawie podkładkę montażową ze stali ocynkowanej. Podkładka służy do mocowania szlabanu. Wymiary poszczególnych płyt znajdziesz w szczegółach produktu:
- NICE SIA1 – płyta fundamentowa do szlabanów WIDE S, WIDE M i S-BAR
- NICE SIA2 – płyta fundamentowa do szlabanu NICE WIDE L
- NICE XBA16 – płyta fundamentowa do szlabanu M-BAR
- NICE XBA17 – płyta fundamentowa do szlabanu L-BAR
Podkładka montażowa ma otwór na przewody. W tym miejscu należy doprowadzić zasilanie 220 V, najlepiej zabezpieczone osobnym bezpiecznikiem 6 A. Zalecamy oddzielić obwody niskonapięciowe od zasilania 220 V.
Fundament pod szlabany NICE WIDE

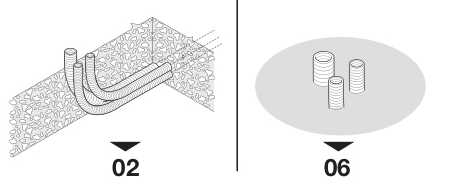

01. Wybierz instrukcję odpowiednią do stanu fundamentu
Ustal, gdzie zostaną zamontowane szlaban i poszczególne elementy systemu.
- Jeśli nie masz jeszcze betonowego fundamentu, zacznij od kroku 02.
- Jeśli betonowy fundament jest już gotowy, przejdź do kroku 06.
02. Przygotuj wykop i osłony na przewody
Wykop dół pod fundament i przygotuj przepusty na przewody elektryczne. Rodzaje przewodów znajdziesz w poniższej tabeli okablowania.
03. Przymocuj kotwy do płyty montażowej
Przymocuj cztery kotwy do płyty montażowej. Każdą zabezpiecz jedną nakrętką nad płytą, a drugą pod nią.
Ważne: Dolną nakrętkę wkręć do końca gwintu.
04. Zabetonuj płytę montażową
Wypełnij wykop betonem i osadź płytę montażową z kotwami.
Ważne: Zanim beton stwardnieje, sprawdź poziomicą, czy płyta montażowa jest idealnie wypoziomowana.

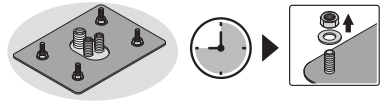

05. Pozostaw beton do stwardnienia
Poczekaj, aż beton stwardnieje. Producent podaje zazwyczaj co najmniej dwa tygodnie. Następnie odkręć cztery górne nakrętki kotew.

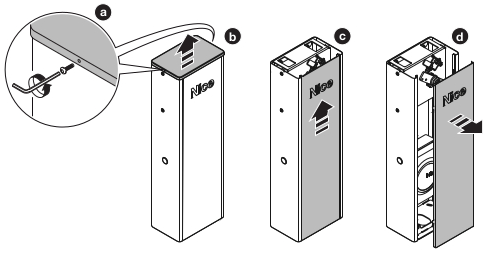

06. Przygotuj i zamocuj obudowę szlabanu
- a/b: Odkręć śruby i zdejmij górną pokrywę.
- c/d: Wyjmij drzwiczki obudowy.

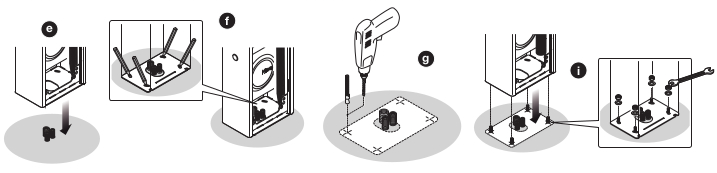

Mocowanie do gotowego fundamentu betonowego: Poniższa procedura wiercenia dotyczy montażu za pomocą kotew rozporowych, a nie płyty z kotwami zabetonowanymi zgodnie z krokami od 03 do 05.
- e/f: Ustaw obudowę w odpowiednim miejscu i zaznacz punkty mocowania przez otwory montażowe.
- g: Wywierć otwory w podłożu w zaznaczonych punktach.
- h: Włóż cztery kotwy rozporowe. Nie wchodzą w skład zestawu.
- i: Ustaw obudowę i zamocuj ją za pomocą nakrętek i podkładek. Przy tym sposobie mocowania nakrętki ani podkładki nie wchodzą w skład zestawu.

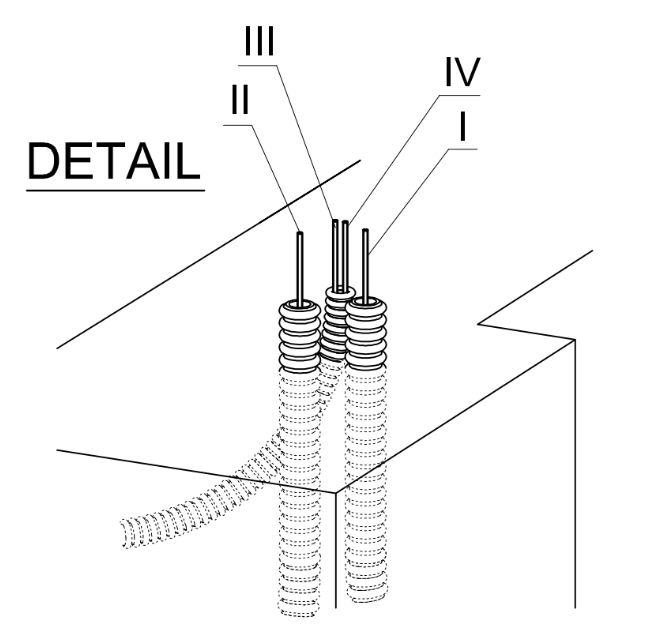

Pozostałe okablowanie zależy od wybranego wyposażenia; najczęstszy wariant:
| Podłączenie | Nice WIDE | Nice BAR |
|---|---|---|
| I – zasilanie (230 V) | 1 szt. 3x1,5mm2 | 1 szt. 3x1,5mm2 |
| II – podłączenie lewej fotokomórki | 1 szt. 2x0,25mm2 | 1 szt. 2x0,5mm2 |
| III – podłączenie prawej fotokomórki | 1 szt. 4x0,25mm2 | 1 szt. 2x0,5mm2 |
| IV – podłączenie lampy ostrzegawczej | 1 szt. 2x0,5mm2 1 szt. ekranowany RG58 (ew. kabel koncentryczny o impedancji 50 ohm |
1 szt. 2x0,5mm2 1 szt. ekranowany RG58 (ew. kabel koncentryczny o impedancji 50 ohm |
Prędkość szlabanów
Na filmie można zobaczyć porównanie prędkości szlabanów M5-BAR i L-BAR.
Pomożemy wybrać odpowiednie rozwiązanie
Prześlij nam szerokość przejazdu, przybliżoną liczbę otwarć na godzinę oraz informację, w jaki sposób chcesz sterować szlabanem. Przyda się również zdjęcie wjazdu lub prosty szkic. Chętnie pomożemy w wyborze szlabanu i odpowiedniego wyposażenia.
