NICE MoonKey MOSE – wyłącznik kluczykowy z wkładką jednostronną, montaż natynkowy
| Dostępność produktu: | zastąpiony | Produkt nie jest już produkowany, ale na szczęście został zastąpiony nowszym modelem. |
|---|
Opis produktu NICE MoonKey MOSE – wyłącznik kluczykowy z wkładką jednostronną, montaż natynkowy
Przełącznik kluczykowy NICE MOSE został zastąpiony.
Jego w pełni kompatybilnym następcą jest NICE Era Key Switch EKS.
NICE MOSE to mechaniczny przełącznik kluczykowy z rodziny NICE MoonKey, za pomocą którego można sterować przez załączanie i rozłączanie obwodów elektrycznych napędy nie tylko marki NICE. Przełącznik kluczykowy jest dwupozycyjny, co oznacza, że klucz można obrócić zarówno w prawo, jak i w lewo. Każdej pozycji można przypisać inne polecenie. Przełącznik jest powrotny, co oznacza, że dzięki sprężynie wraca do pozycji wyjściowej. Do przełącznika można dokupić aluminiowy słupek NICE MOCS.
Dane techniczne przełącznika kluczykowego NICE MOSE
| Kod dostawcy | MOSE |
|---|---|
| Typ zamka | zamek dwupozycyjny, powrotny |
| Typ wkładki | wkładka jednostronna |
| Typ montażu | |
| Styki |
dwa wymienne mikrowyłączniki: załączający (normalnie otwarty) lub rozłączający (normalnie zamknięty) |
| Obciążalność styków | Maksymalnie 48V 2A |
| Stopień ochrony | IP43 |
| Podświetlenie | nie, ale z przygotowaniem do podświetlenia LED 12/24V MOSA1 |

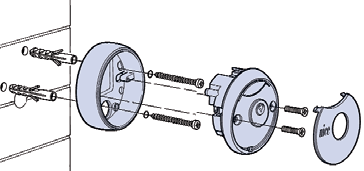

Montaż natynkowy przełącznika kluczykowego NICE MoonKey MOSE
Podłączenie dodatkowego oświetlenia NICE MoonKey MOSA1
Uwaga: Podłączenie jest takie samo we wszystkich przełącznikach kluczykowych; na ilustracjach pokazano NICE MoonKey MOSEU. Dodatkowa lampa LED MOSA1 nie wchodzi w skład zestawu, należy ją dokupić osobno.
|
|
|
|
|
1. Podłącz MOSA1 do przełącznika kluczykowego |
2. Podłącz zasilanie elektryczne (standardowo wyjście znajduje się na listwie zaciskowej centrali sterującej; przykład wyjścia: Robus, Road). |
3. Gotowe, przełącznik kluczykowy jest podświetlony. Tutaj MOSEU z podkładką montażową MOA2 i podświetleniem LED MOSA1. |
Otwieranie przełącznika kluczykowego NICE MoonKey MOSE
| 1. Podważ osłonę przełącznika kluczykowego napędu | 2. Odkręć śruby przełącznika kluczykowego napędu | 3. Przekręć klucz w przełączniku kluczykowym napędu i wyciągnij przednią część |
 |
 |
 |
Podłączenie przełącznika kluczykowego NICE MOSE
Wnętrze przełącznika kluczykowego NICE MoonKey MOSE
Przykładowy schemat podłączenia przełącznika kluczykowego NICE MoonKey MOSE z napędem NICE Robus (RB400, RB600, RB1000) i Run (RUN1800P)
Obrót klucza powoduje:
W lewo: STOP
W prawo: Sterowanie krok po kroku
Przykładowy schemat podłączenia przełącznika kluczykowego NICE MoonKey MOSE z napędem NICE Road (RD400)
Obrót klucza powoduje:
W lewo: STOP
W prawo: Sterowanie krok po kroku
Alternatywne przełączniki kluczykowe
| Montaż/Wkładka | Wkładka standardowa | Wkładka cylindryczna | Bez wkładki |
|---|---|---|---|
| Natynkowy montaż |
MOSE (jesteś tutaj) |
|
|
| Podtynkowa montaż |
|
|
nie istnieje |
Akcesoria do przełącznika kluczykowego NICE MoonKey MOSE
| MOSA1 | MOA2 | MOCA1 | MOCF2 | MOCS |
|---|---|---|---|---|
 |
 |
 |
 |
 |
|
Oświetlenie LED przełącznika kluczykowego. |
Podkładka montażowa pod przełącznik kluczykowy. |
Nasadka na słupek MOCF2. |
Słupek z dwoma gniazdami na fotokomórki. U góry można zamontować uchwyt przełącznika kluczykowego MOCA1. |
Słupek do przełącznika kluczykowego. |
