NICE MoonKey MOSEU – przełącznik kluczowy z wkładką cylindryczną, montaż natynkowy
| Dostępność produktu: | na pytanie | Produkt może być niedostępny, skontaktuj się z nami aby uzyskać więcej informacji. |
|---|
Opis produktu NICE MoonKey MOSEU – przełącznik kluczowy z wkładką cylindryczną, montaż natynkowy
NICE MOSEU to mechaniczny przełącznik kluczowy z serii NICE MoonKey, za pomocą którego można sterować napędami nie tylko marki NICE. Przełącznik kluczowy jest dwupozycyjny, co oznacza, że klucz można przekręcić zarówno w prawo, jak i w lewo. Każdej pozycji można przypisać inne polecenie. Przełącznik jest powrotny, co oznacza, że dzięki sprężynie wraca do pozycji wyjściowej.
Dane techniczne przełącznika kluczowego NICE MOSEU
| Kod dostawcy | MOSEU |
|---|---|
| Typ zamka | zamek dwupozycyjny powrotny |
| Typ wkładki | wkładka cylindryczna |
| Rodzaj montażu |
natynkowy, najlepiej w połączeniu z podkładką montażową MOA2 |
| Styki |
dwa przełączne mikroprzełączniki: zwierające (normalnie otwarte) lub rozwierające (normalnie zamknięte) |
| Obciążalność styków | Maksymalnie 48 V, 2 A |
| Stopień ochrony | IP43 |
| Podświetlenie | nie, ale z przygotowaniem do podświetlenia LED 12/24 V MOSA1 |

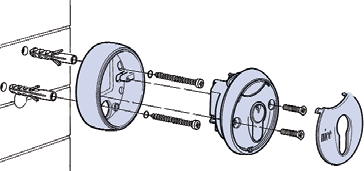

Montaż natynkowy przełącznika kluczowego NICE MoonKey MOSEU
Podłączenie dodatkowego oświetlenia NICE MoonKey MOSA1
Uwaga: podłączenie jest takie samo we wszystkich przełącznikach kluczowych; na ilustracjach pokazano NICE MoonKey MOSEU. Dodatkowa lampka LED MOSA1 nie wchodzi w skład zestawu; należy ją zamówić osobno.
|
|
|
|
|

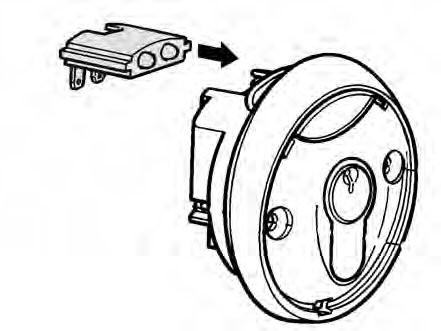

1. Podłącz MOSA1 do przełącznika kluczowego |
2. Podłącz zasilanie elektryczne (standardowo wyjście znajduje się na listwie zaciskowej centrali sterującej, przykładowe wyjście: Robus, Road). |
3. Gotowe, przełącznik kluczowy jest podświetlony. Tutaj MOSEU z podkładką montażową MOA2 i podświetleniem LED MOSA1. |
Otwieranie przełącznika kluczowego NICE MoonKey MOSEU

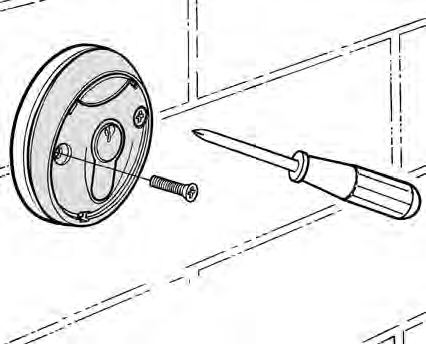

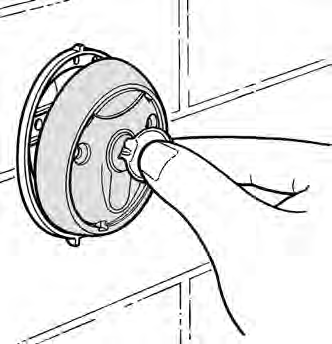

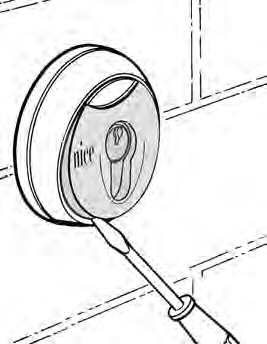

| 1. Podważ osłonę przełącznika kluczowego napędu | 2. Odkręć śruby przełącznika kluczowego napędu | 3. Przekręć klucz w przełączniku kluczowym napędu i wyciągnij przednią część |
 |
 |
 |
Podłączenie przełącznika kluczowego NICE MOSEU

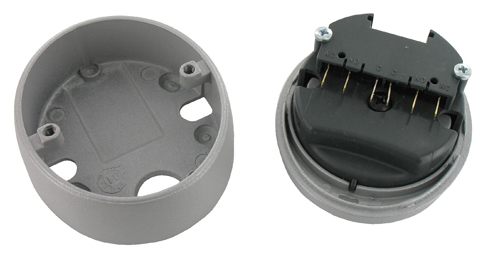

Przełącznik kluczowy NICE MoonKey MOSEU od wewnątrz
Przykładowy schemat podłączenia przełącznika kluczowego NICE MoonKey MOSEU do napędu NICE Robus (RB400, RB600, RB1000) i Run (RUN1800P)
Przekręcenie klucza powoduje:
W lewo: STOP
W prawo: Sterowanie krok po kroku
Przykładowy schemat podłączenia przełącznika kluczowego NICE MoonKey MOSEU do napędu NICE Road (RD400)
Przekręcenie klucza powoduje:
W lewo: STOP
W prawo: Sterowanie krok po kroku
Alternatywne przełączniki kluczowe
| Montaż / wkładka | Wkładka zwykła | Wkładka cylindryczna | Bez wkładki |
|---|---|---|---|
| Natynkowy montaż |
|
MOSEU (jesteś tutaj) |
|
| Podtynkowa instalacja |
|
|
nie istnieje |
Akcesoria do przełącznika kluczykowego NICE MoonKey MOSEU
| MOSA1 | MOA2 | MOCA1 | MOCF2 | MOCS |
|---|---|---|---|---|
 |
 |
 |
 |
 |
|
Oświetlenie LED przełącznika kluczykowego. |
Podkładka montażowa pod przełącznik kluczykowy. |
Nasadka na słupek MOCF2. |
Słupek z dwiema komorami na fotokomórki. Na górze można zamontować uchwyt przełącznika kluczykowego MOCA1. |
Słupek do przełącznika kluczykowego. |
