NICE MoonKey MOSI – przełącznik kluczykowy z wkładką prostą, montaż podtynkowy
| Dostępność produktu: | na pytanie | Produkt może być niedostępny, skontaktuj się z nami aby uzyskać więcej informacji. |
|---|
Opis produktu NICE MoonKey MOSI – przełącznik kluczykowy z wkładką prostą, montaż podtynkowy
NICE MOSI to mechaniczny przełącznik kluczykowy z serii NICE MoonKey, za pomocą którego można sterować poprzez zamykanie i otwieranie obwodów elektrycznych napędami nie tylko marki NICE. Przełącznik kluczykowy jest dwupozycyjny, co oznacza, że klucz można obrócić zarówno w prawo, jak i w lewo. Do każdej pozycji można przypisać inne polecenie. Przełącznik jest powrotny, co oznacza, że dzięki sprężynie wraca do pozycji wyjściowej.
Dane techniczne przełącznika kluczykowego NICE MOSI
| Kod dostawcy | MOSI |
|---|---|
| Typ zamka | zamek dwupozycyjny z powrotem |
| Typ wkładki | wkładka prosta |
| Rodzaj montażu |
wpuszczany, w zestawie puszka montażowa MOA1 |
| Styki |
dwa przełączne mikroprzełączniki, które mogą zwierać (normalnie otwarte) lub rozwierać obwód (normalnie zamknięte) |
| Obciążalność styków | Maksymalnie 48 V 2 A |
| Stopień ochrony | IP43 |
| Podświetlenie | nie, ale z przygotowaniem do podłączenia oświetlenia LED 12/24 V MOSA1 |

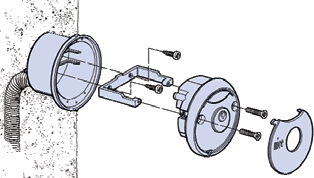

Montaż wpuszczany przełącznika kluczykowego NICE MoonKey MOSI
Podłączenie dodatkowego oświetlenia NICE MoonKey MOSA1
Uwaga: sposób podłączenia jest taki sam we wszystkich przełącznikach kluczykowych; na ilustracjach pokazano NICE MoonKey MOSEU. Dodatkowe oświetlenie LED MOSA1 nie wchodzi w skład zestawu, należy je zamówić osobno.
|
|
|
|
|
1. Podłącz MOSA1 do przełącznika kluczykowego |
2. Podłącz zasilanie elektryczne (standardowo wyjście znajduje się na listwie zaciskowej centrali sterującej, przykład wyjścia: Robus, Road). |
3. Gotowe, przełącznik kluczykowy jest podświetlony. Tutaj MOSEU z podkładką montażową MOA2 i oświetleniem LED MOSA1. |
Otwieranie przełącznika kluczykowego NICE MoonKey MOSI
| 1. Podważ osłonę przełącznika kluczykowego napędu | 2. Odkręć śruby przełącznika kluczykowego napędu | 3. Przekręć klucz w przełączniku kluczykowym napędu i wyciągnij przednią część |
 |
 |
 |
Podłączenie przełącznika kluczykowego NICE MOSI
Przykładowy schemat podłączenia przełącznika kluczykowego NICE MoonKey MOSI do napędu NICE Robus (RB400, RB600, RB1000) i Run (RUN1800P)
Obrót klucza powoduje:
W lewo: STOP
W prawo: Sterowanie krok po kroku
Przykładowy schemat podłączenia przełącznika kluczykowego NICE MoonKey MOSI do napędu NICE Road (RD400)
Obrót klucza powoduje:
W lewo: STOP
W prawo: Sterowanie krok po kroku
Alternatywne przełączniki kluczykowe
| Montaż/Wkładka | Wkładka standardowa | Wkładka cylindryczna | Bez wkładki |
|---|---|---|---|
| Natynkowy montaż |
|
|
|
| Podtynkowy montaż |
|
|
nie istnieje |
Akcesoria do przełącznika kluczykowego NICE MoonKey MOSI
| MOSA1 | MOA1 |
|---|---|
 |
 |
|
Oświetlenie LED przełącznika kluczykowego. |
Puszka montażowa do przełącznika kluczykowego. Wchodzi w skład zestawu przełącznika kluczykowego. |
