Opis produktu NICE MoonKey MOSU – przełącznik kluczykowy z przygotowaniem pod wkładkę bębenkową, montaż powierzchniowy
Ten przełącznik został zastąpiony przez NICE Era Key Switch EKSEU .
NICE MOSU to mechaniczny przełącznik kluczykowy z rodziny NICE MoonKey, za pomocą którego można sterować poprzez zamykanie i otwieranie obwodów elektrycznych napędami nie tylko marki NICE. Przełącznik kluczykowy jest dwupozycyjny, co oznacza, że klucz można obrócić zarówno w prawo, jak i w lewo. Każdej pozycji można przypisać inne polecenie. Przełącznik jest powrotny, co oznacza, że dzięki sprężynie wraca do pozycji wyjściowej.
Dane techniczne przełącznika kluczykowego NICE MOSU
| Kod dostawcy | MOSU |
|---|---|
| Typ zamka | zamek dwupozycyjny powrotny |
| Typ wkładki | bez wkładki, z przygotowaniem do montażu wkładki bębenkowej |
| Rodzaj montażu | |
| Styki |
dwa przełączne mikroprzełączniki: zwierają obwód (normalnie otwarte) lub rozwierają obwód (normalnie zamknięte) |
| Obciążalność styków | Maksymalnie 48 V 2 A |
| Stopień ochrony | IP43 |
| Podświetlenie | nie, ale z przygotowaniem do podświetlenia LED 12/24 V MOSA1 |
Montaż natynkowy przełącznika kluczykowego NICE MoonKey MOSU
Podłączenie dodatkowego oświetlenia NICE MoonKey MOSA1
Uwaga: podłączenie jest takie samo we wszystkich przełącznikach kluczykowych; na ilustracjach pokazano NICE MoonKey MOSEU. Dodatkowe oświetlenie LED MOSA1 nie wchodzi w skład zestawu; należy je zamówić osobno.
|
|
|
|
|
1. Podłącz MOSA1 do przełącznika kluczykowego |
2. Podłącz zasilanie elektryczne (standardowo wyjście znajduje się na listwie zaciskowej centrali sterującej; przykład wyjścia: Robus, Road). |
3. Gotowe, przełącznik kluczykowy jest podświetlony. Tutaj znajduje się MOSEU z podkładką montażową MOA2 i podświetleniem LED MOSA1. |

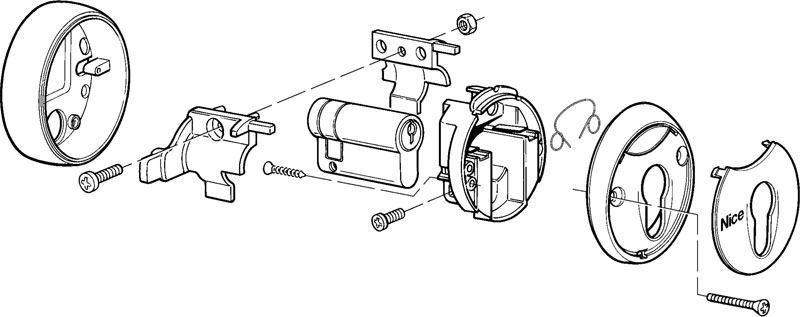

Otwieranie przełącznika kluczykowego NICE MoonKey MOSU
| 1. Podważ osłonę przełącznika kluczykowego napędu | 2. Odkręć śruby przełącznika kluczykowego napędu | 3. Przekręć klucz w przełączniku kluczykowym napędu i wyciągnij przednią część |
 |
 |
 |
Podłączenie przełącznika kluczykowego NICE MOSU
Przykładowy schemat podłączenia przełącznika kluczykowego NICE MoonKey MOSU do napędów NICE Robus (RB400, RB600, RB1000) i Run (RUN1800P)
Obrót klucza powoduje:
W lewo: STOP
W prawo: Sterowanie krokowe
Przykładowy schemat podłączenia przełącznika kluczykowego NICE MoonKey MOSU do napędu NICE Road (RD400)
Obrót klucza powoduje:
W lewo: STOP
W prawo: Sterowanie krokowe
Alternatywne przełączniki kluczykowe
| Montaż/wkładka | Zwykła wkładka | Wkładka bębenkowa | Bez wkładki |
|---|---|---|---|
| Natynkowy montaż |
|
|
MOSU (znajdujesz się tutaj) |
| Podtynkowa montaż |
|
|
nie istnieje |
Akcesoria do przełącznika kluczowego NICE MoonKey MOSU
| MOSA1 | MOA2 | MOCA1 | MOCF2 | MOCS |
|---|---|---|---|---|
 |
 |
 |
 |
 |
|
Oświetlenie LED przełącznika kluczowego. |
Podkładka montażowa pod przełącznik kluczowy. |
Nasadka na słupek MOCF2. |
Słupek z dwiema komorami na fotokomórki. U góry można zamontować uchwyt przełącznika kluczowego MOCA1. |
Słupek pod przełącznik kluczowy. |
