NICE MoonKey MOSIU – wyłącznik kluczykowy z wkładką europejską, montaż podtynkowy
| Dostępność produktu: | niedostępny | Chętnie pomożemy Państwu wybrać zamiennik. Śmiało prosimy o kontakt. |
|---|
Opis produktu NICE MoonKey MOSIU – wyłącznik kluczykowy z wkładką europejską, montaż podtynkowy
Ten produkt został zastąpiony przełącznikiem NICE Era Key Switch EKSIEU .
NICE MOSIU to mechaniczny przełącznik kluczykowy z rodziny NICE MoonKey, za pomocą przełączania i rozłączania obwodów elektrycznych można sterować napędami nie tylko marki NICE. Przełącznik kluczykowy jest dwupozycyjny, co oznacza, że kluczyk można przekręcić zarówno w prawo, jak i w lewo. Każdej pozycji można przypisać inne polecenie. Przełącznik jest powrotny, co oznacza, że dzięki sprężynie wraca do pozycji wyjściowej.
Dane techniczne przełącznika kluczykowego NICE MOSIU
| Kod dostawcy | MOSIU |
|---|---|
| Typ zamka | zamek dwupozycyjny powrotny |
| Typ wkładki | wkładka cylindryczna |
| Typ montażu |
podtynkowy, w zestawie puszka montażowa MOA1 |
| Styki |
dwa przełączne mikroprzełączniki, które mogą zwierać (normalnie otwarte) lub rozwierać (normalnie zamknięte) obwód |
| Obciążalność styków | Maksymalnie 48 V 2 A |
| Stopień ochrony | IP43 |
| Podświetlenie | nie, ale z przygotowaniem do podświetlenia LED 12/24 V MOSA1 |

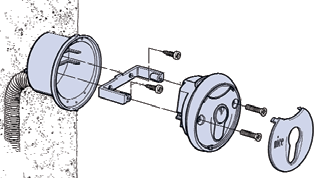

Montaż podtynkowy przełącznika kluczykowego NICE MoonKey MOSIU
Podłączenie dodatkowego oświetlenia NICE MoonKey MOSA1
Uwaga: Podłączenie jest takie samo we wszystkich przełącznikach kluczykowych; na ilustracjach pokazano NICE MoonKey MOSEU. Dodatkowe oświetlenie LED MOSA1 nie jest częścią zestawu, należy je zamówić osobno.
|
|
|
|
|
1. Podłącz MOSA1 do przełącznika kluczykowego |
2. Podłącz zasilanie (standardowo wyjście znajduje się na listwie zaciskowej centrali sterującej; przykładowe wyjście: Robus, Road). |
3. Gotowe, przełącznik kluczykowy jest podświetlony. Oto MOSEU z płytką montażową MOA2 i podświetleniem LED MOSA1. |
Otwieranie przełącznika kluczykowego NICE MoonKey MOSIU
| 1. Podważ osłonę przełącznika kluczykowego napędu | 2. Odkręć śruby przełącznika kluczykowego napędu | 3. Przekręć kluczyk w przełączniku kluczykowym napędu i wyciągnij przednią część |
 |
 |
 |

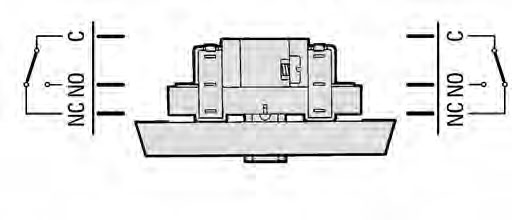

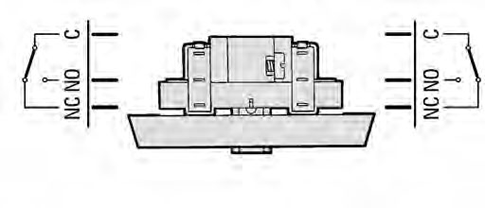

Podłączenie przełącznika kluczykowego NICE MOSIU
Przykładowy schemat podłączenia przełącznika kluczykowego NICE MoonKey MOSIU do napędu NICE Robus (RB400, RB600, RB1000) i Run (RUN1800P)
Przekręcenie kluczyka powoduje:
W lewo: STOP
W prawo: Sterowanie krok po kroku
Przykładowy schemat podłączenia przełącznika kluczykowego NICE MoonKey MOSIU do napędu NICE Road (RD400)
Przekręcenie kluczyka powoduje:
W lewo: STOP
W prawo: Sterowanie krok po kroku
Alternatywne przełączniki kluczykowe
| Montaż/Wkładka | Wkładka zwykła | Wkładka cylindryczna | Bez wkładki |
|---|---|---|---|
| Natynkowy montaż |
|
|
|
| Podtynkowa montaż |
|
|
nie istnieje |
Akcesoria do przełącznika kluczykowego NICE MoonKey MOSIU
| MOSA1 | MOA1 |
|---|---|
 |
 |
|
Oświetlenie LED przełącznika kluczykowego. |
Puszka montażowa do przełącznika kluczykowego. Wchodzi w skład zestawu przełącznika kluczykowego. |
