NICE Toona TO4024 – samodzielny silnik 24 V do skrzydła o długości do 3 m
| Dostępność produktu: | dostępny w magazynie | Towar standardowo wysyłamy w ciągu 24 godzin. |
|---|
dostępny w magazynie
719,92 zł z VAT
| Masa |
|---|
| 8,40 kg |
Opis produktu NICE Toona TO4024 – samodzielny silnik 24 V do skrzydła o długości do 3 m
NICE Toona 4 TO4024 to osobny silnik 24 V DC do jednego skrzydła. Według wykresu NICE przy długości 3 m udźwig wynosi maksymalnie około 300 kg; masa 500 kg dotyczy długości do około 1,8 m. Długość i masę należy rozpatrywać łącznie.
Napęd jest samohamowny, wykorzystuje enkoder i ma regulowany mechaniczny ogranicznik otwarcia. W przypadku standardowych, aktualnie dostępnych zestawów TO4024 w katalogu podano MC824HR30. Zasilanie sieciowe, BlueBUS, odbiornik radiowy i akumulator to cechy wybranej centrali, a nie samego silnika.
Toona ma dwuczęściowy korpus z aluminium ciśnieniowego z powłoką, elementy wewnętrzne ze stali, stopów i technopolimerów oraz brązową nakrętkę prowadzącą. Wymiary mocowania odpowiadają starszym napędom NICE Moby i Pluto. Silnik nadaje się również do częstszego użytkowania; w przypadku pełnego wypełnienia i wietrznego miejsca należy uwzględnić większe obciążenie przy wyborze na podstawie wykresu żywotności.
W zestawie z MC824HR30 uczenie położeń, diagnostyka, spowalnianie, czas pauzy i tryb furtki to funkcje centrali sterującej. Korzysta ona z BlueBUS dla odpowiednich elementów bezpieczeństwa.
| Szybka nawigacja na tej stronie | ||
|---|---|---|
| Zawartość opakowania | Dobór i ograniczenia | Zestawy |
| Akcesoria | Instrukcja | Żywotność |
| Montaż | Okablowanie | Ogranicznik |
| Galeria zdjęć | Odblokowanie | Parametry |
Akcesoria kompatybilne z napędem NICE Toona 4 TO4024
Dodatkowo polecamy dokupić kompatybilne akcesoria opcjonalne do napędu:
| Co | Dlaczego | Typ |
|---|---|---|
|
Centrala sterująca
|
Elektronika sterująca napędem. |
|
| Sygnalizuje ruch bramy. Antenę ma tylko model, w którego opisie wyraźnie ją wymieniono; wybór lampy zależy od wyjścia zastosowanej centrali. |
Wyjście FLASH w MC824HR30 jest przeznaczone do lampy 12 V o mocy maksymalnie 21 W. Inną lampę można dobrać dopiero po sprawdzeniu napięcia, rodzaju zasilania, poboru mocy i sposobu migania. |
|
| Monitorują przestrzeń między nadajnikiem a odbiornikiem. Po przerwaniu wiązki przekazują sygnał do centrali; jej reakcja zależy od podłączenia i ustawień. Po montażu należy sprawdzić ich prawidłowe ustawienie i działanie wraz z całą bramą. | ||
| Pilot należy dobrać do odbiornika i kodowania w danej centrali. | ||
| Odbiornik musi obsługiwać kodowanie wybranego nadajnika; OXIBD i OXILR nie są zamienne ze wszystkimi wymienionymi pilotami. |
|
|
| Dla zwiększenia zasięgu pilota. | ||
| Jeśli zapomnisz pilota lub masz wiele pojazdów/osób i nie chcesz każdemu wydawać pilota. | ||
| Sterowanie bramą za pomocą klucza przez wyłącznik podłączony przewodami do centrali sterującej. | ||
|
Elektrozamki
|
Zamek utrzymuje skrzydło w pozycji zamkniętej. Centrala musi go zwolnić przed otwarciem; odpowiedni typ i napięcie należy dobrać do bramy i konkretnego urządzenia. |
|
| Sterowanie napędem przez przyłożenie karty lub breloka do czytnika. |
|
|
| W przypadku awarii zasilania zasila automatykę za pośrednictwem kompatybilnej centrali; wybór zależy od wersji jej płyty. |
Do aktualnej MC824HR30 jest przeznaczona PSS324. Starszą PS324 można zastosować na płycie R30 wyłącznie z przewodem CABLA11 i wyłączonym trybem standby. W przypadku starszej płyty należy sprawdzić jej instrukcję. |
| Napęd zawiera: | Kod | |||
|---|---|---|---|---|
 |
1 × | Silnik NICE Toona 4 TO4024 |
TO4024 |
|
|
Siłownik elektromechaniczny Toona 4; około 500 kg przy długości do 1,8 m lub 300 kg przy 3 m, zgodnie z wykresem NICE. |
||||
 |
1 × | Wewnętrzny mechaniczny ogranicznik otwierania | PLA13 | |
|
Ogranicznik wewnętrzny służy do ustawienia krańcowej pozycji otwartej. Mechaniczne zabezpieczenie bramy w pozycji zamkniętej należy dobrać do konkretnego sposobu montażu. |
||||
 |
2 × | Klucz odblokowujący | CM-B | |
|
W przypadku awarii zasilania służy do odblokowania napędu, aby można było ręcznie przesuwać bramę, pchając ją lub ciągnąc. |
||||
 |
1 × | Przedni uchwyt do przyspawania | PMDSMAR04.4610 | |
|
Przyspawać do stałej części skrzydła. Uwaga: montuje się go na innej wysokości niż tylny uchwyt. Alternatywny uchwyt do przykręcenia to PLA8. |
||||
 |
1 × | Sworzeń przedniego uchwytu | R8.5120 Podkładka V8X10.5102 Sworzeń |
|
|
Służy do mocowania przedniej części napędu do przedniego uchwytu. |
||||
 |
1 × | Tylny uchwyt do przyspawania | PMDSMP.4610 | |
|
Przyspawać do płyty montażowej z otworami na śruby lub stalowego słupka. Uwaga, montuje się ją na innej wysokości niż przedni wspornik. Alternatywny, przedłużony wspornik to PLA6. |
||||
 |
1 × | Płyta montażowa pod tylny wspornik | PMDPA.4610 | |
|
Przyspawać do niej tylny wspornik. Płytę montażową mocuje się następnie do słupka lub muru. |
||||
 |
2 × | Sworzeń tylnego wspornika | D10.5110 Nakrętka R10.5120 Podkładka V10X40.5101 Sworzeń |
|
|
Służy do mocowania tylnej części napędu do tylnego wspornika. |
||||
 |
1 × | Instrukcja montażu NICE Toona 4 TO4024 | Pobierz | |
|
Słowacka i czeska instrukcja montażu siłownika Toona. Podłączenie i programowanie centrali sterującej należy wykonywać zgodnie z jej własną instrukcją. |
||||
Ważne: Sam napęd TO4024 wymaga odpowiedniej centrali, na przykład MC824HR30, oraz elementów bezpieczeństwa dobranych do instalacji. Wyposażenie i cenę kompletnej automatyki znajdziesz w zestawach z tym siłownikiem.
(Czy ten napęd będzie odpowiedni dla mnie?)
Porównaj z innymi napędami:
W przypadku starszych modeli sprawdź ich aktualną dostępność i zgodność wymiarów montażowych.
W promocyjnej cenie zestawy zawierające napęd NICE Toona 4 TO4024:
| Zestaw do bramy jednoskrzydłowej » | Zestaw do bramy dwuskrzydłowej » |
|---|---|
|
Siłownik Toona, maks. 500 kg przy 1,8 m lub 300 kg przy 3 m, centrala sterująca, pilot, odbiornik. |
2 × siłownik Toona, maks. 500 kg przy 1,8 m lub 300 kg przy 3 m, centrala sterująca, pilot, odbiornik. |
| Zestaw do bramy jednoskrzydłowej z fotokomórkami » | Zestaw do bramy dwuskrzydłowej z fotokomórkami » |
|
Siłownik Toona, maks. 500 kg przy 1,8 m lub 300 kg przy 3 m, centrala sterująca, pilot, odbiornik, fotokomórki, lampa ostrzegawcza. |
2 × siłownik Toona, maks. 500 kg przy 1,8 m lub 300 kg przy 3 m, centrala sterująca, pilot, odbiornik, fotokomórki, lampa ostrzegawcza. |
| Zestaw do bramy jednoskrzydłowej z akcesoriami » | Zestaw do bramy dwuskrzydłowej z akcesoriami » |
|
Siłownik Toona, maks. 500 kg przy 1,8 m lub 300 kg przy 3 m, centrala sterująca, pilot, odbiornik, fotokomórki, lampa ostrzegawcza. |
2 × siłownik Toona, maks. 500 kg przy 1,8 m lub 300 kg przy 3 m, centrala sterująca, pilot, odbiornik, fotokomórki, lampa ostrzegawcza. |
W zestawach z W przypadku MC824HR30 parowanie pilotów odbywa się za pomocą odbiornika, zgodnie z procedurą tej centrali.. W przypadku innej płyty należy zastosować właściwą dla niej procedurę.
Wybór napędu — czy napęd NICE Toona 4 TO4024 będzie odpowiedni do mojej bramy?

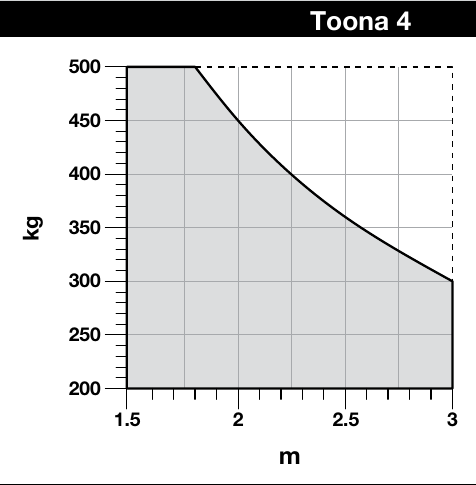

Ograniczenia dotyczące długości i masy skrzydła
Długość i masę jednego skrzydła należy oceniać łącznie, korzystając z wykresu NICE. Przy długości do 1,8 m skrzydło może ważyć około 500 kg; przy długości 3 m około 300 kg. Wartości 3 m i 500 kg nie obowiązują jednocześnie. W przypadku innych wymiarów odczytaj dopuszczalną masę z wykresu i uwzględnij również pełne wypełnienie, wiatr oraz płynny ruch skrzydła.
Żywotność napędu NICE Toona 4 TO4024
Żywotność jest szacowana na podstawie wskaźnika obciążenia, a nie stanowi gwarancji liczby cykli. Zsumuj odpowiednie wartości z tabeli, a wynik odczytaj z oryginalnego wykresu NICE.

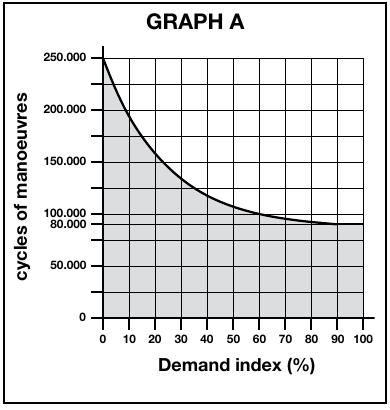

| Wykres żywotności |
|---|
 |
| Wpływ na Toona 4 | Wskaźnik |
|---|---|
|
Masa skrzydła do 200 kg
|
0 % |
|
Masa powyżej 200 do 300 kg
|
10 % |
|
Masa powyżej 300 do 400 kg
|
20 % |
|
Masa powyżej 400 do 500 kg
|
30 % |
|
Długość skrzydła od 2 do 3 m
|
20 % |
|
Temperatura powyżej 40 °C, poniżej 0 °C lub wilgotność powyżej 80 %
|
20 % |
|
Pełne wypełnienie skrzydła
|
15 % |
|
Strefa wiatrowa
|
15 % |
Do obliczeń przyjmij masę jednego skrzydła. Na przykład przy masie 250 kg, długości 2,5 m i braku dodatkowych czynników wskaźnik wynosi 10 % + 20 % = 30 %; szacowaną liczbę cykli odczytuje się z wykresu.
Montaż napędu NICE Toona 4 TO4024
Przed zamocowaniem sprawdź, czy słupek, jego podstawa i kotwienie przeniosą obciążenie od skrzydła, napędu i wiatru. Sam wymiar profilu nie przesądza o przydatności: znaczenie mają również materiał, grubość ścianki, wysokość, położenie zawiasu i stan fundamentu.
Jeśli położenie zawiasu i kształt słupka nie pozwalają zachować wymiarów podanych na wykresie montażowym, zmień położenie tylnego uchwytu lub użyj przedłużonego uchwytu PLA6. Wymiary A i B dobierz na podstawie zmierzonego wymiaru C oraz wymaganego kąta otwarcia, korzystając z wykresu montażowego NICE. Przy otwieraniu na zewnątrz wymagany jest przedłużony tylny uchwyt; jego długość dobierz na podstawie wykresu i sprawdź, czy skrzydło porusza się swobodnie.
Typowa (opcjonalna) konfiguracja okablowania napędu z akcesoriami wygląda następująco:
Lista akcesoriów
|

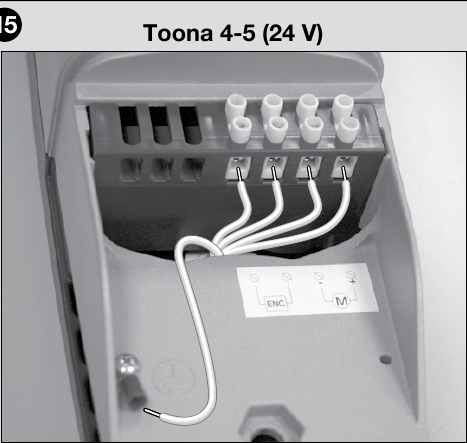

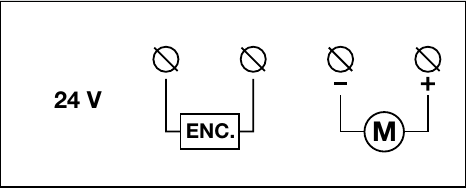

Okablowanie napędu NICE Toona TO4024
Po odłączeniu zasilania sieciowego i akumulatora rezerwowego przeprowadź przewód przez wejście napędu. TO4024 ma oznaczone zaciski silnika + / − oraz osobną parę zacisków enkodera; ich położenie pokazano na ilustracji poniżej. W aktualnej centrali MC824HR30 jedyny silnik podłącz do M2 a jego enkoder do ENC silnika 2; M1 pozostaje wolny. Enkoder nie ma określonej polaryzacji. Wyjście M2 służy do podłączenia silnika, a nie do zasilania akcesoriów. W przypadku dwóch silników i innej centrali postępuj zgodnie ze schematem zamontowanej płyty. Po podłączeniu przeprowadź wymagane programowanie i sprawdź kierunek oraz bezpieczne działanie bramy.
Podłączenie i konfiguracja płyty MC824HR30 używaj wyłącznie w zestawie z tą konkretną centralą.
Podłączanie akcesoriów do MC824HR30
Poniższe zaciski należą do centrali MC824HR30, a nie do silnika TO4024. Podłączaj je wyłącznie przy odłączonym zasilaniu sieciowym i akumulatorowym. W przypadku innej płyty użyj właściwego dla niej schematu.
| Co | Podłączenie i polaryzacja |
|---|---|
|
Fotokomórki i urządzenia BlueBUS
|
Kompatybilną parę, na przykład EPMB, podłącza się dwoma przewodami do pary zacisków BlueBUS. Nie ma znaczenia, który przewód podłączysz do +, a który do −. Ustaw adres fotokomórek, a po dodaniu lub usunięciu urządzenia uruchom procedurę wykrywania podłączonych urządzeń. |
|
Przełącznik kluczykowy lub przekaźnik odbiornika
|
Styk bezpotencjałowy NO podłącz do pary zacisków SbS (sterowanie krok po kroku), ewentualnie do pary zacisków Open lub Close w zależności od wymaganego polecenia. Nie doprowadzaj obcego napięcia do wejścia sterującego. |
|
Listwa bezpieczeństwa / STOP
|
Wejście STOP obsługuje styk NO, NC lub wyjście rezystancyjne 8,2 kΩ. Po zmianie okablowania przeprowadź procedurę wykrywania; typ styku musi odpowiadać rzeczywistemu elementowi. |
|
Lampa sygnalizacyjna ELDC
|
Podłącz do wyjścia FLASH: w trybie lampy sygnalizacyjnej 12 V DC, maks. 21 W. W przypadku akcesoriów z oznaczeniami +/− zachowaj ich oznaczenia i postępuj zgodnie ze schematem centrali. |
|
Zamek elektryczny
|
Wyjście ELS jest w trybie blokady 12 V AC, maks. 15 VA. Wyjście prądu przemiennego nie ma stałego oznaczenia +/−; sprawdź na tabliczce znamionowej zamka, czy jest odpowiedni. |
|
Kontrolka otwartej bramy
|
Wyjście OGI jest przeznaczone do 24 V, maks. 4 W. W przypadku kontrolki spolaryzowanej przestrzegaj oznaczeń na płytce i kontrolce. |
|
Zasilanie czytnika / modułu zewnętrznego
|
Zasilanie pomocnicze: zacisk STOP = −, zacisk SbS = +, łącznie maks. 200 mA. Napięcie wynosi 24 V DC z tolerancją od −30% do +50%; przed podłączeniem sprawdź dopuszczalne napięcie i pobór prądu modułu. Styk przekaźnikowy sterujący podłącz osobno jako styk bezpotencjałowy. Te zaciski pozostają pod napięciem również w trybie Stand-by. |
|
Radio i akumulator zapasowy
|
Odbiornik OXIBD wsuwa się do złącza SM; akumulator PSS324 do własnego złącza. Nie podłącza się ich do wyjścia M2 ani do BlueBUS. |
Wyjścia FLASH, ELS i OGI można przeprogramować na inną funkcję. Przed podłączeniem sprawdź ustawienia konkretnego urządzenia zgodnie z instrukcji technicznej MC824HR30 a po montażu przetestuj elementy bezpieczeństwa.
I. Montaż tylnego uchwytu mocującego
Schemat otwierania do wewnątrz
Schemat otwierania na zewnątrz
Wyznacz położenie tylnego uchwytu za pomocą wykresu, z którego odczytasz wymiary A i B oraz maksymalny kąt otwarcia. Uwaga, wartości A i B muszą być zbliżone (najlepiej równe), aby siłownik mógł poruszać się płynnie i liniowo.

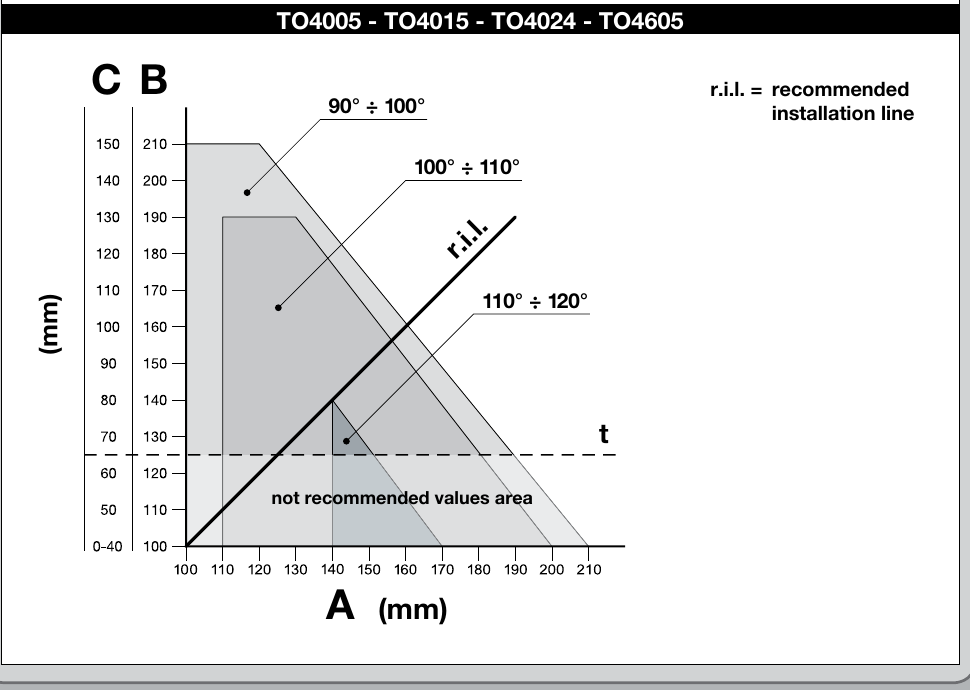

Wykres obliczeniowy
Przykład odczytywania wartości z wykresu
Sposób obliczania:
- Zmierz odległość C z rysunku
- Na wykresie narysuj poziomą linię przecinającą zmierzoną wartość C
- Punkt przecięcia tej linii z DIL (Zalecaną Linią Montażową) pozwoli określić maksymalny kąt otwarcia
- Jeśli punkt przecięcia znajduje się poniżej poziomu t, należy zmienić wartości tak, aby przesunąć punkt przecięcia powyżej tego poziomu
- Jeśli punkt przecięcia znajduje się powyżej poziomu t, wszystko jest w porządku, ale jeśli wyznaczony maksymalny kąt otwarcia jest nieodpowiedni, należy zmienić wartość A i w razie potrzeby również wartość B, tak aby były zbliżone (najlepiej równe)
Przed przymocowaniem uchwytu do słupka lub muru należy skrócić go do wymaganej długości odpowiadającej wymiarom A i B oraz przyspawać do płyty montażowej.
1. Skróć uchwyt do wymaganej długości
2. Przyspawaj skrócony uchwyt do płyty montażowej
Standardowy tylny uchwyt dołączony do zestawu ma długość 150 mm. Przed przyspawaniem porównaj dostępną długość z wymiarami podanymi na wykresie montażowym; jeśli jest niewystarczająca, użyj odpowiednio przedłużonego uchwytu.

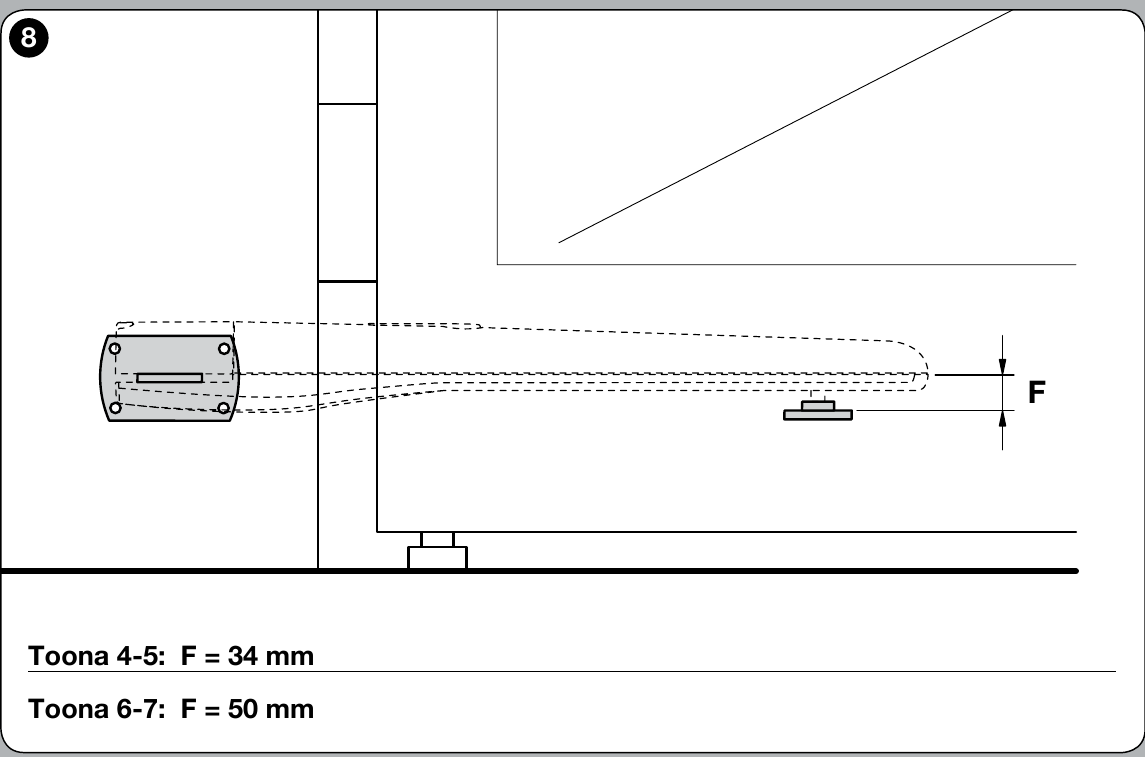

Przed zamocowaniem tylnego uchwytu sprawdź, czy przedni uchwyt będzie można zamocować do sztywnej części skrzydła bramy, ponieważ między przednim a tylnym uchwytem występuje różnica wysokości, jak pokazano na rysunku.
Różnica F = 34 mm.
Jeśli wszystko jest w porządku, zamocuj tylny uchwyt do słupka lub muru za pomocą śrub, kołków i podkładek.
II. Montaż przedniego uchwytu mocującego
Przedni uchwyt należy zamocować na skrzydle w odległości wynikającej z wartości D i E, które odczytasz z tabeli (wartość D wynosi dokładnie 730 mm):
| A (mm) | E (mm) |
|---|---|
| 100 | 630 |
| 110 | 620 |
| 120 | 610 |
| 130 | 600 |
| 140 | 590 |
| 150 | 580 |
| 160 | 570 |
| 170 | 560 |
| 180 | 550 |
| 190 | 540 |
| 200 | 530 |
| 210 | 530 |
W zestawie znajduje się wspornik do przyspawania. Jeśli potrzebują Państwo wspornika przykręcanego, zalecamy zamówienie alternatywnego wspornik przykręcany NICE PLA8.
- Oblicz z tabeli wartość E
- Oblicz wysokość na podstawie rysunku wysokości wsporników (wyświetl obraz)
- Przymocuj wspornik do skrzydła (jeśli wspornik jest przyspawany, zalecamy na razie tylko go punktowo przyspawać)
III. Montaż napędu bramy na wsporniku tylnym
- Przymocuj silnik do wspornika tak jak na rysunku, używając dołączonego sworznia wspornika tylnego, podkładki i nakrętki.
- Dokręć nakrętkę do oporu, a następnie poluzuj ją o 1/10 obrotu, aby napęd bramy mógł się obracać
IV. Montaż napędu bramy na wsporniku przednim
- Przymocuj napęd do wspornika tak jak na rysunku, używając dołączonego sworznia i podkładki.
- Dokręć sworzeń do oporu

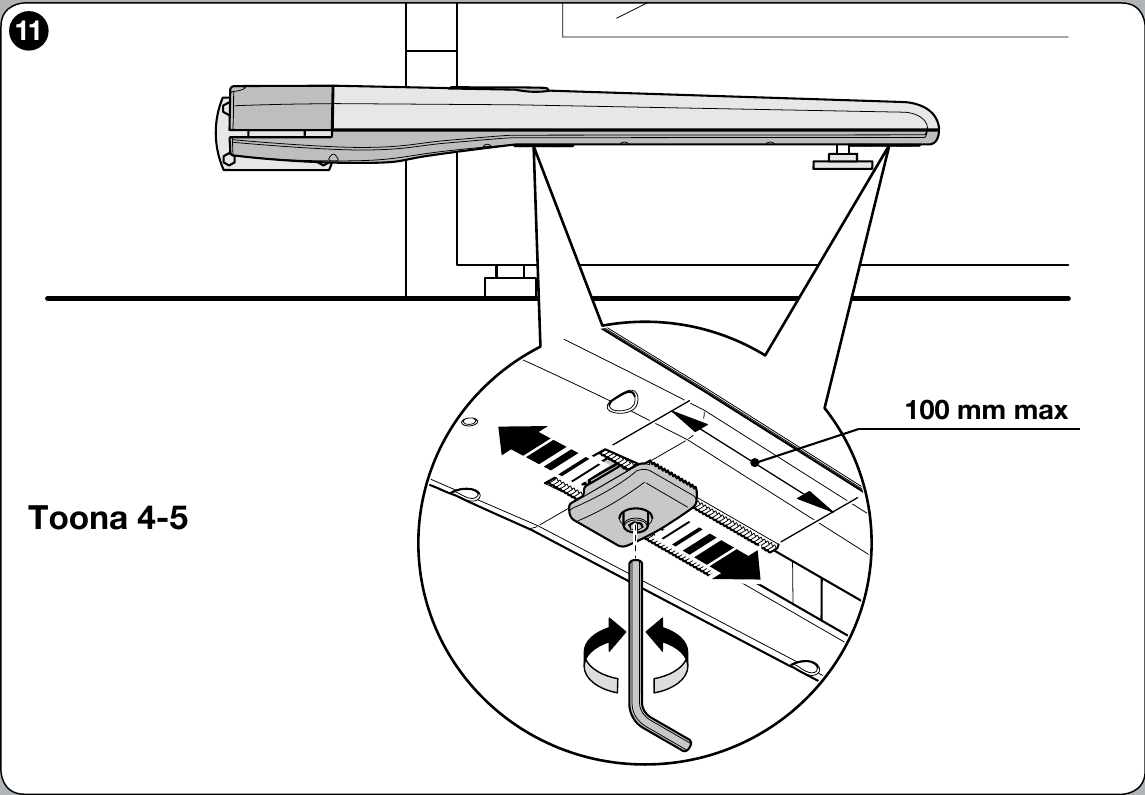

V. Regulacja mechanicznego ogranicznika ruchu
TO4024 ma regulowany ogranicznik wewnętrzny położenia otwartego. Odblokuj silnik, poluzuj śrubę ogranicznika, ręcznie otwórz skrzydło do żądanego położenia, przesuń ogranicznik do sworznia i zabezpiecz śrubę. Następnie zamknij skrzydło i ponownie zablokuj silnik. Postępuj zgodnie z rysunkiem 11 w oryginalnej instrukcji.
TO4024 ma wewnętrzny ogranicznik otwierania. Sposób wykonania ogranicznika zamykania należy dobrać do konstrukcji bramy i instrukcji używanej centrali sterującej.
Galeria zdjęć napędu NICE Toona
|
Przykładowy montaż |
Przykładowy montaż |
Przykładowy montaż |
|
Przykładowy montaż |
Przykładowy montaż |
Napęd bez obudowy |
|
Porównanie napędów Toona 4, 5, 7 |
Odblokowany napęd |
Napęd od spodu |
Ręczne odblokowanie napędu NICE Toona 4 TO4024
W przypadku awarii zasilania nie będzie można sterować bramą za pomocą pilota. Dlatego napęd można odblokować za pomocą klucza odblokowującego i poruszać bramą ręcznie:
- Odsuń osłonę zamka odblokowującego
- Włóż klucz odblokowujący i obróć go zgodnie z ruchem wskazówek zegara
- Wyciągnij dźwignię odblokowującą i ręcznie poruszaj bramą
Dane techniczne napędu NICE Toona 4 TO4024
|
Model
|
NICE Toona 4 TO4024 |
|---|---|
|
Zastosowanie
|
Napęd elektromechaniczny do bram skrzydłowych |
|
Zasilanie silnika
|
24 V DC z odpowiedniej centrali sterującej |
|
Maksymalny / znamionowy pobór prądu
|
5 A / 2 A |
|
Maksymalny / znamionowy pobór mocy
|
120 W / 48 W |
|
Wbudowany kondensator
|
Nie |
|
Skok
|
385 mm |
|
Prędkość bez obciążenia / pod obciążeniem
|
0,016 / 0,012 m/s |
|
Siła maksymalna / znamionowa
|
1 800 N / 600 N |
|
Cykle na godzinę przy sile znamionowej
|
95 |
|
Stopień ochrony / klasa izolacji
|
IP44 / klasa F |
|
Temperatura pracy
|
−20 do +50 °C |
|
Wymiary (d × szer. × wys.)
|
820 × 115 × 105 mm |
|
Masa napędu
|
6 kg |
Bezpieczeństwo i konserwacja
Przed montażem sprawdź, czy skrzydło porusza się swobodnie i równomiernie oraz czy skrzydło i słupek są solidne. Podłączenie elektryczne wykonuj przy odłączonym zasilaniu. Po montażu sprawdź działanie zabezpieczeń i siłę ruchu zgodnie z instrukcją całego systemu.
NICE zaleca kontrolę napędu nie rzadziej niż co 6 miesięcy: stan konstrukcji, śrub, smarowanie śruby napędowej, zużycie oraz próby działania. Informacje na temat programowania centrali znajdziesz w instrukcji MC824HR30.
