Zestaw napędu NICE Toona 5024I do bramy dwuskrzydłowej – jedno skrzydło o długości do 5 m i wadze do 600 kg
| Dostępność produktu: | do 3 dni | Towar standardowo wysyłamy w ciągu 3 dni. |
|---|
do 3 dni
5 733,41 zł z VAT
| Masa |
|---|
| 26 kg |
Opis produktu Zestaw napędu NICE Toona 5024I do bramy dwuskrzydłowej – jedno skrzydło o długości do 5 m i wadze do 600 kg
Zestaw napędu NICE Toona 5 TO5024I jest przeznaczony do automatyzacji bramy skrzydłowe o długości skrzydła 5 m i masie do 600 kg. Do intensywnej eksploatacji. Napęd wykorzystuje technologię 24V i jest wyposażony w mechaniczny ogranicznik otwarcia PLA13. Napęd jest nieodwracalny. Napędy Toona są obecnie w czołówce w dziedzinie automatyzacji bram skrzydłowych zarówno w zastosowaniach prywatnych, jak i przemysłowych. Cała rodzina Toona jest niezawodna i cicha. Szczegółowe dane techniczne ». Pobierz instrukcję ».
| Zestaw zawiera: | NICE-TO5024I-B2 | |||
|---|---|---|---|---|
 |
2 × | Napęd NICE Toona 5 TO5024I | NICE-TO5024I | |
|
Elektromechaniczny napęd NICE Toona TO5024I do skrzydeł bram o masie do 600 kg i długości do 5 m. |
Szczegóły  |
|||
 |
1 × | Centrala sterująca NICE Moonclever MC824HR30 | NICE-MC824HR30 | |
|
Centrala sterująca w designerskiej obudowie Moonclever zawiera jednostkę sterującą MCA1, do której podłącza się napędy i akcesoria, i stanowi niezbędny element systemu automatyki. |
Szczegóły |
|||
 |

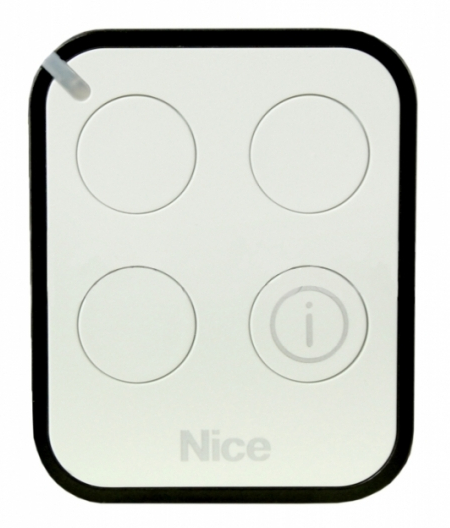

1 × | Pilot NICE Era One ON3EBD | NICE-ON3EBD | |
|
Pilot z trzema przyciskami do zdalnego sterowania automatyką bramy. Można nim sterować trzema urządzeniami lub wydawać jednemu urządzeniu trzy rodzaje poleceń. Technologia BD zapewnia dwukierunkową komunikację, dzięki której pilot może sygnalizować aktualny stan bramy (zielony – otwarta, pomarańczowy – częściowo otwarta, czerwony – zamknięta). |
Szczegóły |
|||
 |
1 × | Odbiornik NICE OXIBD | NICE-OXIBD | |
|
Odbiornik sygnału radiowego z pilotów. |
Szczegóły |
|||
 |
2 × | Klucz odblokowujący | ||
|
W przypadku awarii zasilania służy do odblokowania napędu, aby można było ręcznie przesuwać bramę, pchając ją lub ciągnąc. |
||||
 |
1 × | Instrukcja montażu NICE Toona 5 TO5024 | ||
|
Instrukcja montażu ułatwiająca prawidłową instalację, zawierająca schematy połączeń przewodów oraz wskazówki dotyczące programowania i parowania pilotów. |
Pobierz |
|||
| 1 × | Akcesoria montażowe | |||
|
Elementy montażowe napędu: przedni i tylny wspornik do przyspawania, |
||||
Właściwości napędu NICE Toona TO5024
Napęd składa się z dwuczęściowej obudowy z odlewanego ciśnieniowo aluminium, pokrytej poliestrową powłoką odporną na warunki atmosferyczne. Wszystkie wewnętrzne elementy ruchome wykonano ze stali, stopów lekkich i technopolimerów. Nakrętka prowadząca jest wykonana z brązu, co zapewnia jej dużą wytrzymałość oraz cichą pracę. Kondensator rozruchowy znajduje się wewnątrz napędu, co upraszcza montaż. Wymiary napędów są zgodne wstecznie z poprzednią serią Moby i Pluto włoskiego producenta NICE; wszystkie wymiary montażowe i średnice sworzni są takie same. Napęd wykorzystuje technologię 24V, dzięki której lepiej sprawdza się przy częstym użytkowaniu niż wersja 230V ; nie nadaje się jednak do miejsc narażonych na wiatr, zwłaszcza w przypadku bram z pełnym, nieprzezroczystym wypełnieniem.
Napęd jest wyposażony w cyfrowy enkoder indukcyjny, dzięki któremu jednostka sterująca Moonclever MC824HR30 napędu dokładnie wie, w jakim położeniu obrotowym znajduje się silnik. Jednostka sterująca MC824HR30 jest wyposażona w system BlueBus, który umożliwia łatwe programowanie, automatyczne wykrywanie położeń krańcowych, automatyczną diagnostykę usterek, ustawienie czasu pauzy w trybie automatycznego zamykania, przejście dla pieszych, zwalnianie przed położeniami krańcowymi, podwójny system wykrywania uderzenia w przeszkodę oraz pracę awaryjną z użyciem zasilacza awaryjnego PS324, wejście dla wszystkich typów listew bezpieczeństwa napędu i wiele więcej. Do podłączenia PS324 wymagany jest kabel CABLA11.
Akcesoria kompatybilne z napędem NICE Toona 5 TO5024I
Dodatkowo zalecamy dokupienie opcjonalnych akcesoriów kompatybilnych z napędem:
| Co | Dlaczego | Typ |
|---|---|---|
| Centrala sterująca |
Elektronika sterująca napędem. |
|
| Lampa sygnalizacyjna | Sygnalizuje ruch bramy miganiem – sprawdzi się przy wyjazdach o słabej widoczności. Zawiera również antenę, która zwiększa zasięg pilota. |
Ewentualnie wszystkie lampy sygnalizacyjne innych producentów z zasilaniem 12V-24V. |
| Fotokomórki | Podczas zamykania wykrywają przeszkodę i zatrzymują ruch – brama nie uderzy w samochód ani w ludzi. | |
| Nadajnik | Do zdalnego sterowania bramą. | |
| Odbiornik |
Do zdalnego sterowania bramą. |
|
| Antena | Zwiększa zasięg pilota. | |
| Klawiatura | Przydatna, gdy zapomnisz pilota lub gdy jest wiele pojazdów/osób i nie chcesz każdemu wydawać pilota. | |
| Przełącznik kluczykowy | Sterowanie bramą kluczem za pomocą przełącznika podłączonego przewodem do napędu. | |
| Elektrozamki | Elektrozamki zabezpieczające są synchronizowane z napędem za pośrednictwem centrali sterującej. Po wydaniu polecenia napęd najpierw odblokowuje elektrozamek, a dopiero potem rozpoczyna otwieranie bramy; po zamknięciu bramy elektrozamek zostaje zablokowany. Są niezbędne przy długości skrzydła powyżej 3m. |
|
| Czytniki kart | Sterowanie napędem przez przyłożenie karty lub breloka do czytnika. |
|
| Zasilanie awaryjne | Podtrzymuje pracę bramy w przypadku awarii zasilania. |
|
Instrukcja obsługi napędu NICE Toona 5 TO5024I i centrali sterującej NICE Moonclever MC824H
Instrukcja do napędu NICE Toona 4 TO5024I i centrali sterującej NICE Moonclever MC824H do pobrania tutaj:
Instrukcja do napędu NICE Toona 5 TO5024I
Galeria zdjęć napędu NICE Toona
|

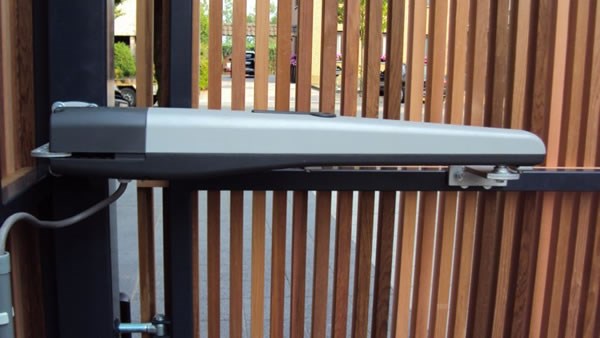

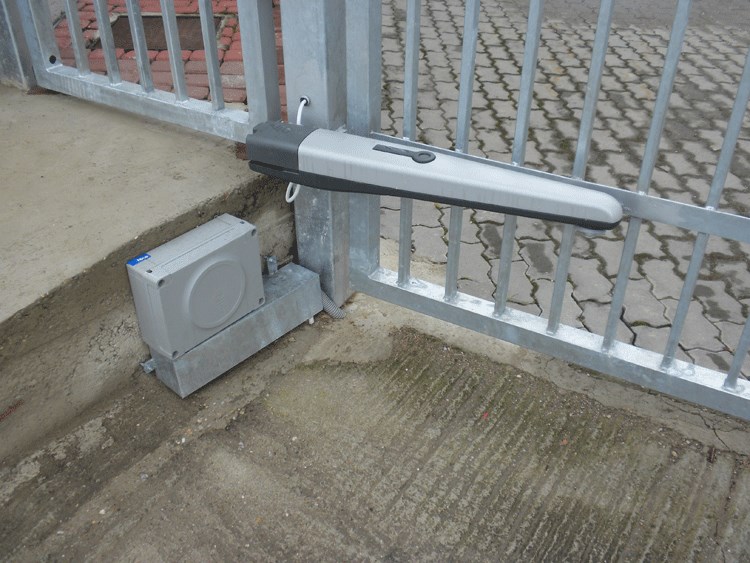

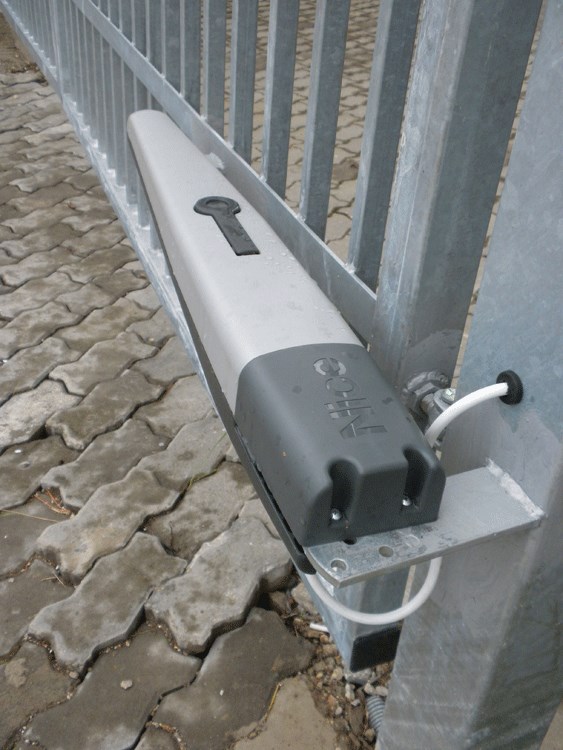

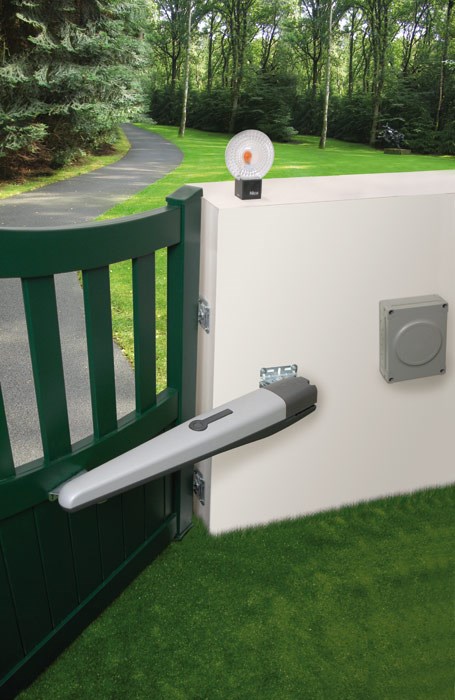

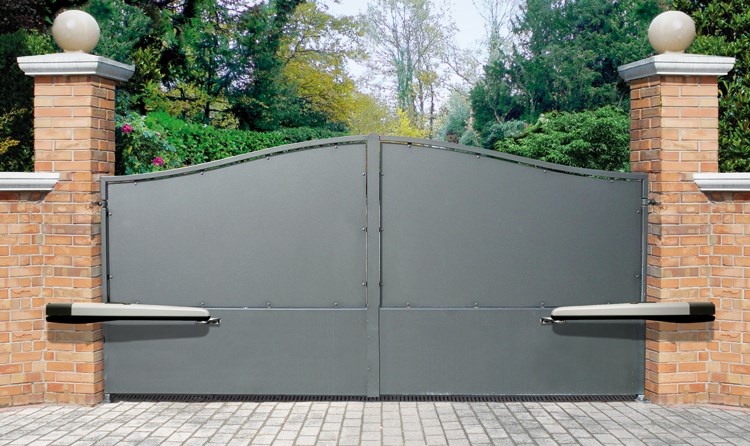

Przykład montażu |
Przykład montażu |
Przykład montażu |
|
Przykład montażu |
Przykład montażu |

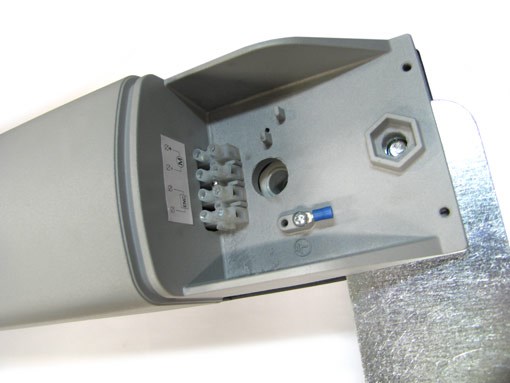

Napęd ze zdjętą obudową |
|

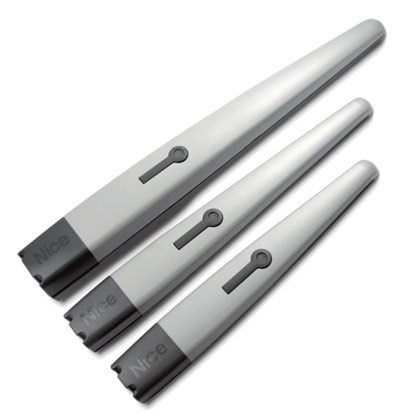

Porównanie napędów Toona 4, 5, 7 |

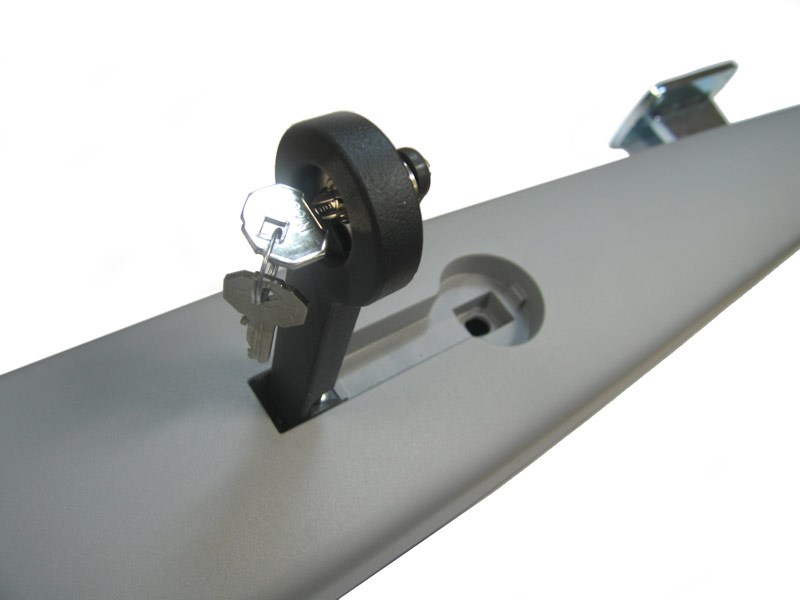

Odblokowany napęd |

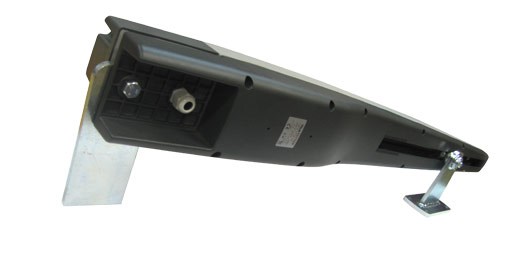

Napęd od spodu |
Dane techniczne
| Szczegółowe dane techniczne napędów NICE Toona 5 TO5024I |
